La gestione e la manutenzione del motore sono aspetti cruciali per garantire longevità, efficienza e performance ottimali del proprio veicolo. Tra le operazioni di manutenzione ordinaria, la regolazione delle punterie riveste un ruolo di primaria importanza, specialmente per motori come quelli che equipaggiano la Fiat Panda 900. Questo intervento, sebbene possa apparire tecnico, è fondamentale per assicurare che il sistema di distribuzione funzioni correttamente, prevenendo rumori anomali, perdite di potenza e potenziali danni interni.
Comprendere le Punterie e la Loro Funzione
Le punterie sono componenti essenziali del sistema di distribuzione di un motore a combustione interna. La loro funzione principale è quella di trasmettere il movimento dall'albero a camme alle valvole di aspirazione e scarico. In motori più datati o con specifiche configurazioni, questo collegamento avviene tramite bilancieri e aste. Il corretto gioco (o "luce") tra la camma dell'albero a camme (o il bilanciere) e la punteria è vitale. Quando il motore è freddo, i materiali si contraggono leggermente, e quando è caldo si espandono. La regolazione delle punterie assicura che, in ogni condizione termica, vi sia un gioco ottimale per permettere alle valvole di chiudersi ermeticamente e di aprirsi al momento giusto, garantendo al contempo che non vi siano eccessive sollecitazioni sui componenti quando sono caldi. Un gioco insufficiente può impedire la completa chiusura delle valvole, causando perdite di compressione, surriscaldamento e usura accelerata. Un gioco eccessivo, invece, genera rumori metallici, come un caratteristico "ticchettio", e può portare a una minore efficienza del motore e a un'apertura ritardata o incompleta delle valvole.
Sintomi di Punterie da Regolare
Riconoscere i segnali che indicano la necessità di una regolazione delle punterie è il primo passo per intervenire tempestivamente. Il sintomo più comune e distintivo è senza dubbio il rumore metallico. Questo rumore, spesso descritto come un "tic-tic-tic-tic", è particolarmente udibile al minimo del motore e tende ad aumentare di frequenza e intensità all'aumentare dei giri del motore. È una sorta di battito ritmico che segnala un gioco eccessivo tra i componenti. Oltre al rumore, altri segnali meno evidenti ma altrettanto importanti possono includere una diminuzione generale delle prestazioni del motore, una risposta meno pronta all'acceleratore, un aumento dei consumi di carburante e, in casi più gravi, irregolarità nel funzionamento o persino perdite di olio dalla guarnizione del coperchio punterie. La presenza di un rumore metallico persistente, soprattutto in un motore Fiat Panda 900, è quasi sempre riconducibile a un problema alle punterie.

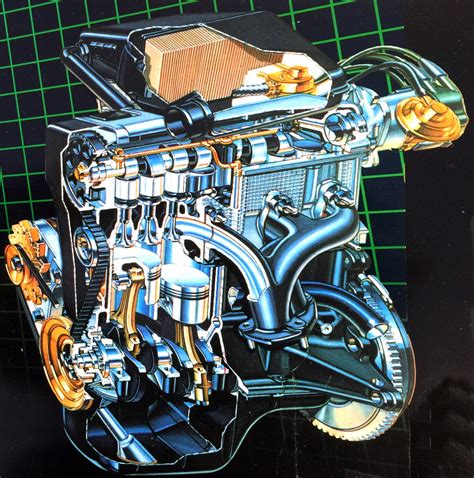

La Fiat Panda 900: Caratteristiche del Motore e Sistema di Distribuzione
Il motore della Fiat Panda 900, in particolare nelle sue versioni "Fire", è noto per la sua robustezza e semplicità costruttiva. Questi motori, pur essendo concepiti per un uso efficiente e affidabile, richiedono una manutenzione attenta. Le versioni più recenti, come quelle Euro 4 (conformi alla direttiva 2003/76/CE÷B), pur mantenendo l'architettura di base, possono presentare lievi differenze nei componenti rispetto ai modelli precedenti. La discussione sulla regolazione delle punterie si applica a queste configurazioni, dove il sistema di distribuzione prevede l'uso di punterie, bilancieri e, in alcuni casi, componenti che gestiscono l'alzata variabile delle valvole, come il modulo UniAir, sebbene quest'ultimo sia più comune su cilindrate superiori o versioni più evolute del motore Fire.
Nel caso specifico di un motore Fiat Panda 900 ie o di un motore 1.2 8v (codice motore 188A4000, come quello menzionato con 130.000 km e impianto GPL di fabbrica), la regolazione delle punterie meccaniche è un intervento eseguibile. A differenza delle punterie idrauliche, che si autoregolano grazie alla pressione dell'olio, le punterie meccaniche richiedono una verifica periodica e una taratura precisa dello spazio tra il componente e la camma o il bilanciere.
La Procedura di Regolazione: Strumenti e Consigli
Affrontare la regolazione delle punterie richiede pazienza, precisione e gli strumenti adeguati. Un consiglio fondamentale è quello di procurarsi un manuale tecnico di officina specifico per il modello di auto, come quelli prodotti da Haynes, che forniscono istruzioni dettagliate e specifiche per ogni operazione. Per quanto riguarda gli attrezzi, oltre agli strumenti standard di meccanica, è emerso che "la leva per i piattelli è un sacco più efficace e veloce da usare che un grosso cacciavite". Questa leva specifica è progettata per facilitare la rimozione e la manipolazione dei piattelli delle punterie, che sono i componenti su cui appoggia la camma e che determinano il gioco.
Il lavoro deve essere eseguito con la massima cura, seguendo la procedura "un piattello per volta". Questo approccio evita di perdere la sequenza di montaggio e garantisce che ogni componente sia regolato correttamente prima di passare al successivo. L'idea di smontare tutti i piattelli, misurarli, verificare quali riutilizzare e poi recarsi dal ricambista con tutte le misure necessarie è un approccio logico per ottimizzare gli acquisti di ricambi, ma richiede una pianificazione meticolosa.
Il processo generale prevede:
- Accesso al motore: Rimuovere il coperchio punterie per accedere al treno valvole. È comune notare che il coperchio punterie può apparire piuttosto annerito, ma questo non è necessariamente indice di un peggioramento delle condizioni interne.
- Identificazione dei componenti: Individuare le camme dell'albero motore, i bilancieri e i piattelli.
- Posizionamento della camma: Ruotare l'albero motore in modo che la camma relativa alla valvola da regolare sia nella posizione di riposo, cioè non in fase di spinta. Per fare ciò, si porta generalmente il pistone al Punto Morto Superiore (PMS) nel tempo di scoppio o scarico, a seconda del cilindro e della valvola.
- Rimozione del piattello: Utilizzare la leva specifica per sollevare il bilanciere e rimuovere con cautela il piattello.
- Misurazione e sostituzione: Misurare lo spessore del piattello rimosso. Successivamente, misurare il gioco tra la camma e il piattello (o tra il bilanciere e lo stelo della valvola, a seconda del tipo di punteria) utilizzando uno spessimetro. Se il gioco è fuori tolleranza, sarà necessario sostituire il piattello con uno di spessore diverso per ripristinare il gioco corretto. Il gioco standard per aspirazione e scarico deve essere verificato sul manuale tecnico, ma generalmente è molto ridotto (pochi centesimi di millimetro).
- Rimontaggio: Riposizionare il piattello corretto e assicurarsi che sia ben alloggiato.
- Ripetizione: Ripetere la procedura per tutte le valvole di tutti i cilindri, seguendo l'ordine di accensione del motore.
Attenzione: Il lavoro si deve fare un piattello per volta. Pensavo di poterli togliere tutti, misurarli, vedere quali potevo riusare e andare una volta sola dal ricambista con tutte le misure che mi servivano.
Un aspetto critico, come evidenziato da un'esperienza diretta, è la gestione dei piattelli durante la rimozione. In alcuni casi, specialmente con il piattello incastrato, la leva può scivolare. Se la leva cade, il bicchierino della valvola, spinto dalla molla, può saltare violentemente, proiettando il piattello e creando un potenziale rischio di infortuni o danni. È fondamentale gestire questi momenti con estrema cautela, mantenendo la leva saldamente in posizione e assicurandosi che il piattello rimanga sotto controllo. Il bordino del bicchierino che urta la camma può causare danni se avviene con violenza.
La Gestione dell'Olio e la Pulizia
Durante l'operazione di regolazione delle punterie, si accede alla parte superiore del motore dove circola l'olio lubrificante. È importante notare che "l'olio arriva solo a macchina in moto" nel vano punterie. Siccome la regolazione va effettuata OVVIAMENTE a motore spento, non c'è motivo di preoccuparsi per il livello o la presenza di olio. Anzi, con il coperchio punterie smontato, è l'occasione ideale per una pulizia accurata. Il coperchio punterie può presentarsi "abbastanza nero", ma una pulizia approfondita può migliorarne l'aspetto e assicurare che non ci siano residui che possano intasare i condotti dell'olio.
Se si decide di procedere con un cambio dell'olio motore contestualmente alla regolazione delle punterie, questo è perfettamente compatibile. L'olio nuovo garantirà una lubrificazione ottimale per tutti i componenti, incluse le punterie appena regolate.
Considerazioni sulle Punterie Idrauliche e il Modulo UniAir
Sebbene la Fiat Panda 900 utilizzi prevalentemente punterie meccaniche, è utile menzionare l'esistenza di sistemi più complessi come le punterie idrauliche e il modulo UniAir, che sono presenti su altre motorizzazioni Fiat e che potrebbero generare confusione. Le punterie idrauliche, a differenza di quelle meccaniche, si autoregolano grazie alla pressione dell'olio motore, mantenendo sempre il gioco corretto e eliminando la necessità di regolazioni periodiche.
Il modulo UniAir, invece, è un sistema più avanzato che integra attuatori elettroidraulici per gestire la fasatura e l'alzata variabile delle valvole. L'obiettivo del sistema UniAir è quello di svincolare il moto dell'albero a camme dal profilo di alzata delle camme stesse, permettendo di gestire l'aspirazione non più attraverso la farfalla, bensì attraverso l’apertura controllata delle valvole di aspirazione. Questo sistema è coordinato dalla centralina motore e riceve segnali da vari sensori (pedale acceleratore, temperatura motore, condizioni di marcia, ecc.).
How Fiat MultiAir Technology Works
Nel caso di sostituzione del modulo UniAir o delle sue elettrovalvole, è necessaria una procedura di "apprendimento" del modulo stesso tramite strumentazione di diagnosi, eseguibile dalla centralina motore. Il modulo UniAir viene fornito come componente unico, con codice OE 55236146, e non è possibile sostituire le singole elettrovalvole. Sul componente UniAir si possono effettuare controlli elettrici e di funzionamento tramite multimetro e oscilloscopio, verificando tensione di alimentazione, tensione portante di comando e comando impartito dalla centralina. Le elettrovalvole UniAir sono comandate dalla centralina motore in modalità ON/OFF, con una tensione di portante che viene messa a massa per attivare l'apertura delle valvole.
Risultati Post-Regolazione
Dopo aver completato la regolazione delle punterie, i benefici si avvertono rapidamente. Un'esperienza diretta riporta che, "dopo aver provato la macchina per un po' di km. Ho fatto già 100 km…il motore è più silenzioso e forse risponde un pelino meglio al pedale." Questo miglioramento nella silenziosità e nella risposta del motore è la conferma che l'intervento è stato eseguito correttamente. Inoltre, la risoluzione di problemi associati a un gioco errato, come la scomparsa di perdite d'olio dalla guarnizione del coperchio punterie, è un ulteriore segno positivo. La soddisfazione di aver portato a termine un lavoro di manutenzione complesso, come quello di una giornata intera dedicata alla regolazione delle punterie, è immensa.
Alternative e Considerazioni Aggiuntive
A volte, un rumore metallico dal motore non deriva esclusivamente dalle punterie. Alcuni suggeriscono che potrebbe trattarsi di "battito in testa", ovvero detonazione. In questi casi, è necessario controllare candele e anticipo di accensione. Se il problema non riguarda le punterie, potrebbe trattarsi appunto di detonazione, una condizione che richiede un'indagine separata.
In situazioni dove si fatica a trovare un meccanico onesto e si sono riscontrate cifre esagerate per piccoli lavori, l'opzione di eseguire la regolazione delle punterie in autonomia diventa una valida alternativa, purché si disponga degli strumenti necessari e si segua scrupolosamente la procedura.
È anche possibile che, per svariati motivi, un meccanico abbia montato punterie meccaniche su un motore che di serie prevedeva quelle idrauliche. In questo scenario, la necessità di una regolazione periodica diventa effettiva, e conoscere gli spessori corretti per aspirazione e scarico, così come l'ordine delle valvole, diventa fondamentale per chiunque voglia intervenire sul proprio veicolo.
