Il malfunzionamento degli alzacristalli elettrici in una BMW E90 può trasformarsi in un enigma frustrante per molti proprietari. Spesso, la causa non è immediatamente evidente, portando a un'indagine che può coinvolgere fusibili, pulsanti, motorini e, in casi più complessi, le centraline elettroniche del veicolo. Questo articolo si propone di svelare i meccanismi dietro questi problemi, attingendo alle esperienze di chi ha affrontato e risolto tali inconvenienti, per fornire una guida completa alla diagnosi e alla riparazione.
Comprendere il Sistema degli Alzacristalli Elettrici
Il sistema degli alzacristalli elettrici di un'automobile moderna come la BMW E90 è un complesso intreccio di componenti elettronici e meccanici. Per i finestrini anteriori, il controllo è spesso gestito dal FRM (Footwell Module), mentre per quelli posteriori, la responsabilità ricade sul JBE (Junction Box Electronics). Queste centraline agiscono come il cervello del sistema, interpretando i comandi impartiti dai pulsanti e gestendo l'alimentazione verso i motorini dei finestrini.
Quando si preme un pulsante per alzare o abbassare un finestrino, il segnale viene inviato alla centralina appropriata. Questa, a sua volta, invia corrente al motorino del finestrino, attivandolo. Il corretto funzionamento di ogni componente - dai fili ai pulsanti, dai motorini ai fusibili - è essenziale per il movimento fluido dei vetri. Un difetto in uno qualsiasi di questi elementi può interrompere l'intero processo.
Diagnosi Preliminare: Fusibili e Segnali Acustici
Una delle prime e più semplici verifiche da effettuare quando un alzacristallo smette di funzionare è il controllo dei fusibili. I fusibili sono dispositivi di sicurezza progettati per interrompere il flusso di corrente in caso di sovraccarico, proteggendo così i componenti più delicati. Fortunatamente, nella maggior parte dei casi di malfunzionamento degli alzacristalli, i fusibili relativi si trovano in perfette condizioni.
Tuttavia, un sintomo comune di un problema più profondo è un leggero "click" udibile provenire dal vano fusibili quando si tenta di attivare un alzacristallo. Questo suono, simile a quello di un relè che chiude un circuito, suggerisce che la centralina sta tentando di inviare un comando, ma qualcosa sta impedendo il corretto funzionamento.
Un altro aspetto da considerare è la presenza di un errore sonoro, spesso un cicalino che si attiva a intervalli regolari (ad esempio, ogni 15 secondi). Questo suono indica che il sistema ha rilevato un'anomalia e sta segnalando un problema persistente. La disabilitazione di questo segnale acustico, sebbene possa offrire un sollievo temporaneo, non risolve la causa sottostante del guasto. Per disattivarlo, sarebbe necessario identificare e scollegare l'altoparlante dedicato, un'operazione che richiede l'accesso a specifici componenti del veicolo.
Il Ruolo dei Relè e la Diagnosi Avanzata
In alcuni veicoli, i relè giocano un ruolo cruciale nell'attivazione dei motorini degli alzacristalli, agendo come interruttori controllati elettronicamente. Sebbene fosse inizialmente ipotizzato che un relè difettoso potesse essere la causa del problema, l'esperienza diretta ha dimostrato che, in certi casi, non ci sono relè esterni dedicati al singolo alzacristallo.

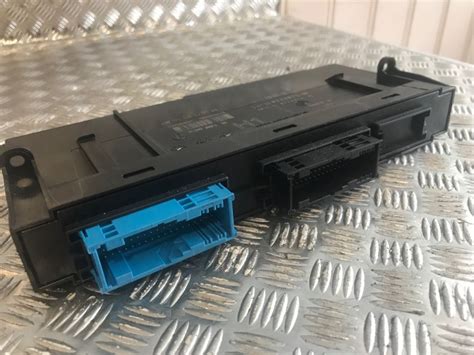

Un approccio più approfondito alla diagnosi ha rivelato che i relè possono essere alloggiati all'interno delle centraline elettroniche stesse. Nell'ambito di un caso specifico, è stata rimossa la centralina JBE (Junction Box Electronics), responsabile dei finestrini posteriori, e al suo interno sono stati rinvenuti diversi relè, tra cui quattro marcati EP2-B3G1ST e uno EP1-B3G1ST, tutti con sigla NEC.
Per verificarne il corretto funzionamento, è stato necessario consultare le relative schede tecniche (datasheet) per ottenere i valori operativi delle bobine dei relè. Successivamente, è stata testata la resistenza delle bobine; valori entro il range specificato (impedenza 225 ohm ±10%) indicano che la bobina è in buone condizioni. L'ulteriore passaggio ha comportato l'alimentazione diretta delle bobine dei relè con una tensione di 6.5V per verificarne l'attivazione ("click"). Attraverso questo processo meticoloso, è stato possibile identificare un relè specifico che non rispondeva più ai comandi. La sostituzione di questo componente difettoso ha portato alla risoluzione completa del problema, eliminando sia il malfunzionamento degli alzacristalli che il fastidioso cicalino.
La Centralina della Carrozzeria (BCM): Un Componente Critico
Quando i problemi persistono oltre la semplice verifica di fusibili, pulsanti e relè, l'attenzione si sposta verso le centraline elettroniche del veicolo. La centralina della carrozzeria, nota anche come Body Control Module (BCM), è un componente fondamentale che gestisce una vasta gamma di funzioni elettroniche non direttamente legate al motore. Queste includono, ma non si limitano a, gli alzacristalli elettrici, l'illuminazione interna ed esterna, i tergicristalli e i sistemi di chiusura centralizzata.
Un malfunzionamento della BCM può manifestarsi in una moltitudine di modi, spesso portando alla perdita di una o più funzionalità elettroniche. Uno dei sintomi più preoccupanti è l'incapacità del veicolo di comunicare con gli strumenti diagnostici, rendendo complessa l'identificazione del problema. In casi estremi, una BCM difettosa può persino impedire l'avviamento del motore. Questo può accadere per diverse ragioni, a seconda del ruolo specifico che la BCM svolge nei sistemi di sicurezza del veicolo. Ad esempio, alcune BCM sono coinvolte nella verifica del chip della chiave transponder, e un loro guasto può impedire l'autorizzazione all'avvio del motore.
È importante sottolineare che una BCM non può funzionare correttamente senza un'alimentazione elettrica stabile e una corretta messa a terra. Pertanto, prima di considerare la BCM come causa del problema, è essenziale verificare tutti i fusibili pertinenti e assicurarsi che l'alimentazione raggiunga correttamente l'unità.
Riparare o Sostituire la BCM?
Di fronte a un sospetto malfunzionamento della BCM, i proprietari si trovano spesso di fronte a una scelta: riparare l'unità esistente o sostituirla con una nuova. È importante considerare che molte BCM presentano guasti dovuti a difetti di fabbricazione o a usura nel tempo. Questo significa che anche le unità sostitutive potrebbero essere vulnerabili agli stessi problemi.
In molti casi, una BCM difettosa può essere riparata con successo, ripristinando la piena funzionalità del veicolo. Per determinare la fattibilità di una riparazione, è necessario inviare la centralina per un test completo. Grazie a infrastrutture all'avanguardia e piattaforme di prova moderne, è possibile diagnosticare con precisione lo stato di salute della BCM e stabilire se un ricondizionamento è possibile. Questo processo, solitamente, richiede solo pochi giorni lavorativi.
La decisione tra riparazione e sostituzione dipende da diversi fattori, tra cui l'entità del danno, i costi associati a ciascuna opzione e la disponibilità di parti di ricambio affidabili. In alcuni casi, il ricondizionamento della BCM originale può essere la soluzione più conveniente ed efficace, garantendo la compatibilità e l'affidabilità a lungo termine.
Riparazione centralina pegeout. (risolto)
Altre Possibili Cause e Considerazioni
Sebbene i fusibili, i relè e la BCM siano spesso al centro dell'attenzione, è importante non trascurare altre potenziali cause di malfunzionamento degli alzacristalli. Un corto circuito sul motorino dell'alzacristallo è una possibilità concreta. In tal caso, sarebbe necessario smontare il motorino per testarlo individualmente. Tuttavia, è importante notare che un corto circuito sul motorino non è sempre la causa, soprattutto se l'alimentazione diretta al motorino ne consente il funzionamento.
I pulsanti stessi possono guastarsi, impedendo l'invio del segnale alla centralina. Anche i fili che collegano i vari componenti possono subire danni, interruzioni o corrosione, specialmente in aree soggette a umidità.
Per chi considera la sostituzione di una centralina come il JBE o il FRM, è fondamentale verificare il codice catalogo corretto per il proprio veicolo utilizzando risorse come l'ETK (Electronic Parts Catalogue). Se si opta per una centralina usata, questa dovrà essere "telaiata" (programmata con il numero di telaio del veicolo) utilizzando software specifici come WINKFP e successivamente codificata con NCS EXPERT per garantirne il corretto funzionamento all'interno del sistema elettronico della BMW.
Affrontare i problemi degli alzacristalli BMW E90 richiede un approccio metodico e paziente. Partendo dalle verifiche più semplici e procedendo verso quelle più complesse, è possibile identificare la causa del malfunzionamento e ripristinare la piena funzionalità del veicolo.
