Guida Completa alla Diagnosi e Soluzione dei Problemi del Relè e del Sistema di Climatizzazione della Ford Fiesta

Il sistema di climatizzazione della Ford Fiesta è un componente essenziale per il comfort di guida, sia per rinfrescare l'abitacolo durante i mesi caldi che per disappannare i vetri in condizioni di umidità. Quando questo sistema smette di funzionare correttamente, le cause possono essere molteplici, spaziando da problemi elettrici minori a guasti più complessi dei componenti principali. Questa guida approfondirà in particolare il ruolo del relè dell'aria condizionata, la sua posizione e le problematiche più comuni, fornendo indicazioni utili per la diagnosi e la risoluzione.

Comprendere il Sistema di Climatizzazione e i Suoi Componenti Chiave

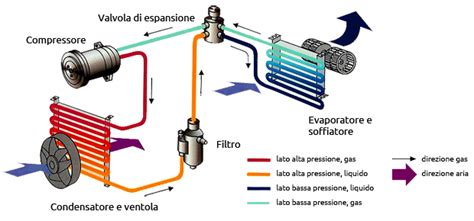

Prima di addentrarci nei dettagli del relè, è fondamentale avere una comprensione generale del funzionamento del sistema di climatizzazione. Il climatizzatore di un'auto è un circuito chiuso che utilizza un refrigerante per trasferire calore dall'abitacolo all'esterno. I componenti principali includono il compressore, il condensatore, il filtro disidratatore, la valvola di espansione e l'evaporatore. L'intero sistema è controllato elettronicamente, con fusibili e relè che giocano un ruolo cruciale nella gestione dell'alimentazione e dell'attivazione dei vari componenti.

Quando il frontalino che comanda il climatizzatore automatico non si accende, o quando il compressore e la ventola non partono, è un chiaro segnale di un malfunzionamento. È importante notare che anche se lo sbrina lunotto funziona, l'aria condizionata potrebbe non farlo, indicando un problema specifico al sistema A/C piuttosto che a un guasto generale dell'elettronica dell'auto.

La Ruolo Cruciale del Relè dell'Aria Condizionata

Il relè dell'aria condizionata è un interruttore elettromagnetico che controlla l'alimentazione del compressore dell'aria condizionata e, in alcuni casi, anche della ventola. Quando il relè riceve un segnale dalla centralina del veicolo, chiude un circuito, consentendo alla corrente di fluire verso il compressore e avviando il processo di raffreddamento. Se il relè non funziona correttamente, il compressore non riceverà l'alimentazione necessaria e l'aria condizionata non si attiverà.

Uno dei primi sintomi di un problema al relè, o comunque al sistema elettrico, è l'assenza di funzionamento del compressore e della ventola, anche se la spia sul interruttore rimane accesa. Se il connettore fosse staccato, la ventola partirebbe "a palla", il che suggerisce che un connettore staccato è un'evenienza rara per la sua robustezza e non è il caso quando la ventola non parte affatto.

Posizione del Relè dell'Aria Condizionata sulla Ford Fiesta

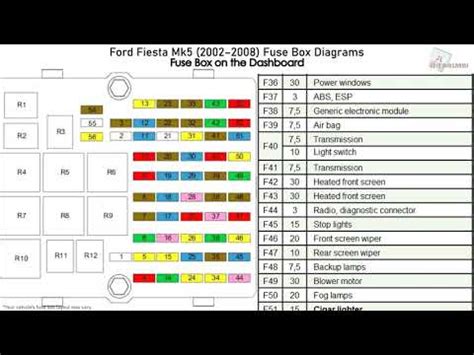

Sulla Ford Fiesta, il relè dell'aria condizionata può essere localizzato in diverse scatole di distribuzione elettrica. Per i modelli Ford Fiesta 2002 e simili, il relè dell'aria condizionata è spesso identificato come "Relay I Aria condizionata" o "Relay VII Aria condizionata", accompagnato da un fusibile ATO da 20A, etichettato con il numero 29, che protegge sia l'aria condizionata che i fendinebbia anteriori. È fondamentale consultare il manuale di istruzioni del veicolo per la localizzazione esatta, in quanto la disposizione può variare leggermente tra i diversi anni e allestimenti. Molti sostengono che i fusibili non sono "messi a caso" ma richiedono un'attenta interpretazione della documentazione.

Le scatole di distribuzione elettrica si trovano in diverse posizioni all'interno del veicolo:

• Scatola di distribuzione elettrica anteriore: Posizionata sotto il cofano anteriore, contiene fusibili a corrente elevata e fusibili ad alto voltaggio.
• Scatola distribuzione elettrica posteriore 1 e 2: Queste si trovano nel vano motore, sul lato destro, dietro uno sportello di accesso nel pannello attorno al motore. Anche queste contengono fusibili a corrente elevata.
• Pannello portafusibili nell'abitacolo: Situato nel pozzetto sul lato passeggero, dietro il pannello appoggiapiedi. Per accedervi, occorre ruotare ciascuna delle quattro viti e tirare il pannello appoggiapiedi verso di sé.

Perché il Relè dell'Aria Condizionata si Guasta?

Le cause più comuni di guasto del relè dell'aria condizionata sono molteplici e spesso correlate a problemi elettrici o all'usura dei componenti:

• Cortocircuiti: Un cortocircuito nel cablaggio o nei componenti dell'aria condizionata può causare un flusso di corrente eccessivo attraverso il relè. Questo sovraccarico può bruciare o danneggiare i contatti interni del relè. È essenziale controllare la presenza di cavi danneggiati, sfilacciati o a contatto con parti metalliche del veicolo.
• Guasti al compressore o ad altri componenti: Se il compressore dell'aria condizionata o i componenti associati presentano problemi e richiedono uno sforzo maggiore da parte del sistema per funzionare, si può verificare un maggiore consumo di corrente. Questo può sovraccaricare e di conseguenza danneggiare il relè.
• Usura dei componenti del relè: Con il tempo e con l'uso frequente, i componenti interni del relè, come i contatti meccanici e la bobina elettromagnetica, possono usurarsi. Un relè che viene attivato e disattivato frequentemente è più soggetto a questo tipo di usura.

Per diagnosticare un relè difettoso, si può utilizzare un multimetro per testarne la continuità e la resistenza, oppure sostituirlo temporaneamente con un altro relè con le stesse specifiche per verificare se il problema si risolve.

Diagnosi dei Problemi: Oltre il Relè

Se il relè funziona correttamente, ma l'aria condizionata continua a non funzionare, è necessario esplorare altre possibili cause. Una delle prime verifiche da fare, come suggerito da molti esperti, è controllare il livello del gas refrigerante. Se l'impianto è scarico, il compressore non lavorerà e molto probabilmente bloccherà anche la ventola, andando in protezione. La spia interna potrebbe rimanere accesa, ma senza alcun effetto sull'aria condizionata.

Altre cause comuni di guasto dell'aria condizionata sulla Ford Fiesta includono:

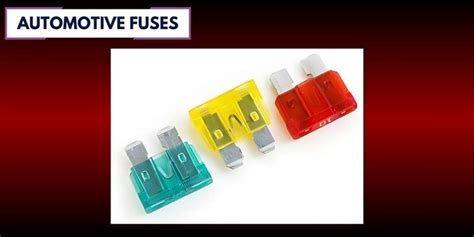

• Fusibile bruciato: Un fusibile bruciato è una causa frequente di malfunzionamento. Potrebbe essere bruciato il fusibile del compressore, della ventola del condensatore, della ventola dell'abitacolo o il fusibile che protegge lo stesso relè dell'aria condizionata. Questo accade spesso a causa di un problema elettrico, come un cavo danneggiato che entra in contatto con la carrozzeria del veicolo. È possibile controllare i fusibili anche senza smontarli, in quanto la pista conduttiva è visibile dall'alto. Tuttavia, per una verifica più accurata, è consigliabile smontarli uno ad uno e verificare l'integrità della pista interna. Alcuni fusibili, come quello che fa andare anche le luci ambientali della plafoniera centrale, se danneggiati, possono indicare un problema comune.
• Compressore difettoso: Il compressore è il cuore del sistema di climatizzazione, responsabile della circolazione del refrigerante. Se non funziona correttamente, l'intero sistema non sarà in grado di raffreddare l'aria.
• Basso livello di refrigerante: Le perdite di refrigerante sono una causa comune di problemi all'aria condizionata. Senza una quantità sufficiente di refrigerante, il sistema non può raffreddare efficacemente l'aria. Un tappo della ricarica lento può essere un indicatore di una possibile perdita.
• Ventola del condensatore difettosa: Questa ventola è cruciale per raffreddare il refrigerante che passa attraverso il condensatore. Se si guasta, il sistema può surriscaldarsi e smettere di raffreddare. La mancata attivazione della ventola è un sintomo chiave che va oltre il semplice problema del compressore.
• Problemi al termostato o al controllo del clima: Un guasto nei controlli della temperatura del veicolo, come un termostato malfunzionante, può impedire all'aria condizionata di ricevere il segnale corretto per avviare il raffreddamento.
• Sensore di pressione difettoso: Questo sensore monitora la pressione del refrigerante nel sistema. Se non funziona correttamente, potrebbe disabilitare il sistema per motivi di sicurezza, impedendo l'attivazione.
• Problemi elettrici generici: Connessioni allentate, cavi danneggiati o corrosi possono interrompere l'alimentazione al sistema di aria condizionata, impedendogli di funzionare correttamente.

Approfondimenti sulla Risoluzione dei Problemi

Quando ci si trova di fronte a un sistema di climatizzazione non funzionante, è consigliabile procedere con una diagnosi sistematica.

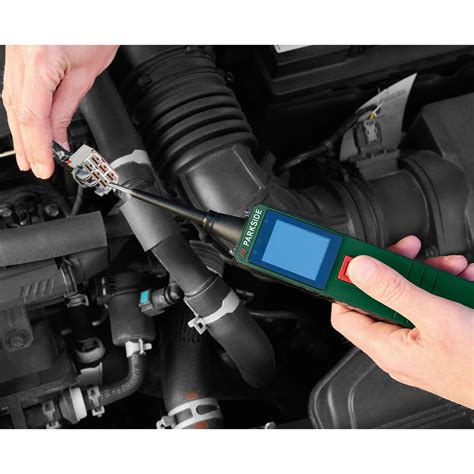

1. Verifica dei fusibili: Iniziare con la verifica dei fusibili pertinenti. Come menzionato, i fusibili si vedono anche senza smontarli, in quanto la pista è visibile dall'alto. Tuttavia, per maggiore sicurezza, è preferibile rimuoverli e ispezionarli visivamente o con un tester.
2. Controllo del relè: Se i fusibili sono integri, il passo successivo è controllare il relè dell'aria condizionata. Questo richiede un po' più di dimestichezza e pazienza. Un multimetro è uno strumento utile per verificare il funzionamento del relè.
3. Livello del refrigerante: Se i componenti elettrici sembrano funzionare, la ricarica del gas è un passaggio fondamentale. Molti sistemi moderni sono progettati per andare in protezione e non attivare il compressore se il livello di refrigerante è troppo basso, prevenendo danni al sistema.
4. Ispezione visiva: Controllare visivamente l'integrità dei cavi e dei connettori nel vano motore e sotto il cruscotto. Eventuali segni di corrosione, cavi sfilacciati o bruciature possono indicare un problema elettrico.

È importante sottolineare che, sebbene sia possibile eseguire alcune verifiche preliminari da soli, soprattutto se si ha un po' di dimestichezza con l'elettronica dell'auto, per problemi più complessi o per la sostituzione di fusibili ad alto amperaggio (J-case), è sempre consigliabile rivolgersi a una concessionaria autorizzata o a un meccanico specializzato. La manipolazione impropria di questi componenti può causare ulteriori danni o problemi di sicurezza.

Impatto della Scollegatura della Batteria

È utile sapere che, se la batteria viene scollegata e ricollegata, alcune funzionalità del veicolo potrebbero dover essere reimpostate. Questo non è direttamente correlato al guasto del relè dell'aria condizionata, ma è un aspetto da tenere presente quando si effettuano interventi sull'impianto elettrico dell'auto.

Ulteriori Considerazioni e Problemi Comuni

Oltre ai problemi specifici dell'aria condizionata, è interessante notare come i relè siano componenti critici per molte altre funzioni del veicolo. Ad esempio, problemi con il relè della pompa del carburante sulla Ford Fiesta 2001 possono causare problemi di avviamento o di funzionamento del motore. Se la pompa del carburante funziona applicando direttamente la corrente o attivando manualmente il relè, ma il relè non si attiva nel normale funzionamento, si possono provare altri relè simili per identificare il guasto. Analogamente, guasti intermittenti del motore, come quelli riscontrati su una Fiesta Power 2005, possono avere origine in problemi elettrici che, a volte, coinvolgono i relè.

Il buon funzionamento del sistema di climatizzazione e, più in generale, di tutti i sistemi elettrici del veicolo, dipende dall'integrità di fusibili, relè e cablaggi. Una diagnosi attenta e metodica è la chiave per individuare e risolvere i problemi in modo efficace.
