La Ford Mondeo, un veicolo che ha attraversato diverse generazioni, presenta schemi elettrici e posizionamenti dei componenti che variano significativamente tra un modello e l'altro. Comprendere dove si trovano i relè e i fusibili del sistema di climatizzazione è fondamentale per la diagnosi e la risoluzione di problemi relativi a questo importante comfort del veicolo. Questo articolo fornisce una guida esaustiva, concentrandosi in particolare sulle generazioni più rilevanti per la ricerca.
Ford Mondeo (Quinta Generazione: 2014-2022)
La quinta generazione della Ford Mondeo, con codice carrozzeria CD391 e basata sulla piattaforma CD4, è stata introdotta nel gennaio 2012 al North American International Auto Show. Condivide molte caratteristiche con il concept Evos e, negli Stati Uniti, è stata venduta come Ford Fusion. I modelli prodotti tra il 2014 e il 2022, sia con motori a benzina che diesel, presentano specifiche posizioni per i fusibili e i relè.

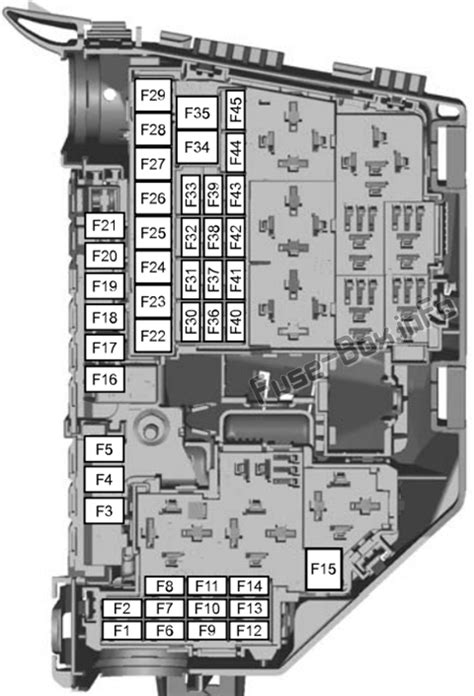

Scatola dei Fusibili nel Vano Motore
Nel vano motore, la scatola dei fusibili è strategicamente posizionata sul lato sinistro del veicolo. Questa scatola è suddivisa in due sezioni distinte: una parte superiore e una parte inferiore, ciascuna con una serie specifica di fusibili e relè.
Parte Superiore:Per quanto riguarda il sistema di climatizzazione, il fusibile di riferimento nella parte superiore è:
- N. 22: Sistema di climatizzazione - con un amperaggio di 10A. Questo fusibile è cruciale per la protezione dei circuiti primari del sistema di climatizzazione.Inoltre, per il funzionamento della ventola, sono presenti diversi relè:
- N. 4: Relè elettrico della ventola.
- N. 32: Relè ventola per il raffreddamento.
- N. 33: Relè climatizzatore.
- N. 38: Relè ventola di raffreddamento.
- N. 39: Relè ventola.
Questi relè e il fusibile N. 22 collaborano per garantire il corretto funzionamento del compressore e delle ventole, essenziali per la climatizzazione dell'abitacolo.
Parte Inferiore:Per accedere alla parte inferiore, è necessario aprire due fermi posti su entrambi i lati del blocco fusibili, estrarre la parte interna dell'unità dal supporto, portarla al centro del vano motore e sollevare la parte esterna.Nella sezione inferiore, troviamo un fusibile di maggiore amperaggio dedicato a un componente chiave del sistema:
- N. 77: Modulo climatizzazione sedili - con un amperaggio di 30A. Questo fusibile è dedicato alla protezione del modulo che gestisce la climatizzazione dei sedili, una funzione che aggiunge comfort all'abitacolo.
- N. 79: Ventola elettrica per climatizzatore - con un amperaggio di 40A. Questo fusibile di elevata corrente è dedicato alla ventola elettrica del sistema di climatizzazione, garantendo che riceva la potenza necessaria per il suo funzionamento intensivo.
Scatola dei Fusibili nell'Abitacolo
All'interno dell'abitacolo, la scatola dei fusibili è situata sul lato del conducente, nella parte inferiore del cruscotto. Per accedervi, è generalmente necessario rimuovere una parte del rivestimento, sebbene in alcuni casi sia possibile visualizzarla dal basso senza smontaggi complessi.
All'interno di questa scatola, il fusibile direttamente correlato al sistema di climatizzazione è:
- N. 12: Climatizzazione - con un amperaggio di 7,5A. Questo fusibile protegge i circuiti di controllo e segnalazione del sistema di climatizzazione all'interno dell'abitacolo.Inoltre, per le funzioni avanzate di climatizzazione, sono presenti:
- N. 36: Modulo per riscaldamento sedili anteriori e posteriori. Modulo CCD. Sistema di monitoraggio della segnaletica orizzontale. Abbaglianti automatici. Sedili climatizzati. - con un amperaggio di 15A. Questo fusibile gestisce circuiti complessi che includono i sedili climatizzati, sottolineando l'integrazione delle diverse funzionalità.
È importante notare che il distacco e ricollegamento della batteria possono richiedere il ripristino di alcune funzionalità, come indicato dalla casa madre.
Ford mondeo fuse box location. Third Gen.
Ford Mondeo (Terza Generazione: 2000-2007)
La terza generazione della Ford Mondeo, basata sulla piattaforma CDW27 e prodotta tra il 2000 e il 2007 con marchi di carrozzeria B5Y, BWY, B4Y, è stata un modello rivoluzionario per Ford, essendo la prima vettura dell'azienda sviluppata con modellazione computerizzata. Anche per questa generazione, l'ubicazione dei componenti elettrici è un aspetto cruciale.
Struttura Generale dell'Impianto Elettrico
L'impianto elettrico di questa generazione presenta una struttura complessa, con diversi componenti che interagiscono per il funzionamento del climatizzatore:
- 1. Diodo di accoppiamento magnetico per il compressore dell'aria condizionata - situato nella scatola fusibili e relè nel vano motore. Questo diodo è fondamentale per il controllo del compressore.
- 2. Relè della posizione di apertura completa della valvola a farfalla (compressore dell'aria condizionata) - anch'esso nella scatola dei fusibili e dei relè nel vano motore. Questo relè è responsabile dell'attivazione del compressore in base alla richiesta.
- 3. Centralina elettronica per l'impianto di climatizzazione. Questa unità di controllo è il cervello del sistema, gestendo tutte le operazioni.
- 4. Fusibile dell'impianto di climatizzazione - nel vano motore (F31).
- 5. Fusibile dell'impianto di climatizzazione - sotto il cruscotto, F65.
- 6. Fusibile dell'impianto di climatizzazione - sotto il cruscotto, F76.
- 7. Fusibile dell'impianto di climatizzazione - sotto il cruscotto, F82.
- 8. Centralina del motore del ventilatore dell'impianto di climatizzazione/riscaldamento (con regolazione automatica della temperatura). Questa centralina regola la velocità della ventola per mantenere la temperatura desiderata.
- 35. Diodo del compressore climatizzatore.
Questi molteplici fusibili e relè evidenziano la complessità del sistema di climatizzazione in questa generazione, con una distribuzione di protezione su diversi circuiti.
Scatola dei Fusibili nel Vano Motore
La scatola dei fusibili nel vano motore della Mondeo di terza generazione si trova sul lato sinistro del cofano, posizionata accanto al faro e alla batteria, protetta da un coperchio in plastica.
Per il sistema di climatizzazione, i componenti rilevanti in questa scatola sono:
- N. 31: Climatizzatore - con un amperaggio di 7,5A. Questo fusibile protegge il circuito principale del sistema di climatizzazione.Tra i relè, troviamo:
- R6: Relè climatizzatore. Questo relè è direttamente responsabile dell'attivazione e disattivazione del sistema di climatizzazione.
- N. 8: Ventola di raffreddamento, relè di preriscaldamento - con un amperaggio di 60A. Sebbene non direttamente etichettato come "climatizzatore", il funzionamento della ventola di raffreddamento è strettamente interconnesso con il sistema di climatizzazione, specialmente durante il funzionamento del compressore.
- N. 10: Ventola di raffreddamento - con un amperaggio di 40A. Questo fusibile aggiuntivo protegge un altro circuito della ventola di raffreddamento.
- N. 35: Diodo del compressore climatizzatore. Questo diodo è fondamentale per il funzionamento corretto del compressore, prevenendo danni da sovratensioni.
Scatola dei Fusibili nell'Abitacolo
Nell'abitacolo, la scatola dei fusibili è collocata sul lato sinistro, sotto il cruscotto, dietro il vano portaoggetti. L'accesso richiede la rimozione del pannello appoggiapiedi, ruotando quattro viti e tirando il pannello verso di sé.
I fusibili specifici per il climatizzatore in questa posizione sono:
- N. 65: Climatizzatore - con un amperaggio di 7,5A. Questo fusibile è parte della protezione dei circuiti di controllo dell'abitacolo.
- N. 76: Climatizzatore - con un amperaggio di 7,5A. Un altro fusibile dedicato a una sezione del sistema di climatizzazione, indicando una divisione dei circuiti per maggiore sicurezza.
- N. 82: Cruise control, climatizzatore, lavavetri riscaldato, riscaldamento autonomo - con un amperaggio di 7,5A. Questo fusibile gestisce un circuito multifunzione che include il climatizzatore, evidenziando l'interconnessione tra diversi sistemi del veicolo.
Considerazioni Generali e Scatole di Distribuzione Elettrica Aggiuntive
Indipendentemente dalla generazione, è fondamentale comprendere che i sistemi elettrici moderni sono complessi e interconnessi. Un problema al climatizzatore potrebbe non essere sempre legato a un fusibile o un relè specificamente etichettato come "climatizzatore", ma potrebbe derivare da un componente correlato, come una ventola di raffreddamento o un modulo di controllo motore.
Scatola di Distribuzione Elettrica Anteriore
Sotto il cofano anteriore è presente una scatola di distribuzione elettrica che contiene fusibili a corrente elevata (J-case e minifusibili) che proteggono i sistemi elettrici principali. Sebbene non direttamente etichettati per il climatizzatore, un malfunzionamento in questi fusibili primari potrebbe impattare indirettamente l'intero sistema elettrico, inclusa la climatizzazione. In caso di necessità di sostituzione di questi fusibili ad alto amperaggio, è consigliabile rivolgersi a una concessionaria autorizzata a causa della loro importanza critica per la sicurezza e il funzionamento del veicolo.
Scatole di Distribuzione Elettrica Posteriore
Alcuni modelli possono presentare scatole di distribuzione elettrica posteriori, anch'esse con fusibili a corrente elevata. Queste si trovano generalmente sul lato destro del vano motore, dietro un apposito sportello di accesso. Analogamente alla scatola anteriore, la loro integrità è vitale per la stabilità dell'impianto elettrico generale.
È importante ribadire che, come per la quinta generazione, lo scollegamento e il ricollegamento della batteria possono richiedere la reimpostazione di alcune funzionalità del veicolo, un aspetto da tenere in considerazione durante qualsiasi intervento sull'impianto elettrico. La complessità dei sistemi moderni rende la diagnosi accurata un'operazione che spesso richiede strumenti specifici e competenze professionali.
