La Pompa Carburante e il Relè nella Opel Corsa: Funzionamento, Problemi e Soluzioni

La pompa carburante e il suo relè sono componenti cruciali per il corretto funzionamento di ogni veicolo a motore, inclusa la Opel Corsa. Questi elementi assicurano che il motore riceva la giusta quantità di carburante al momento opportuno, garantendo avviamenti fluidi e prestazioni ottimali. Tuttavia, come ogni parte meccanica o elettrica, possono essere soggetti a guasti e malfunzionamenti.

Cos'è la Pompa Carburante e Come Funziona

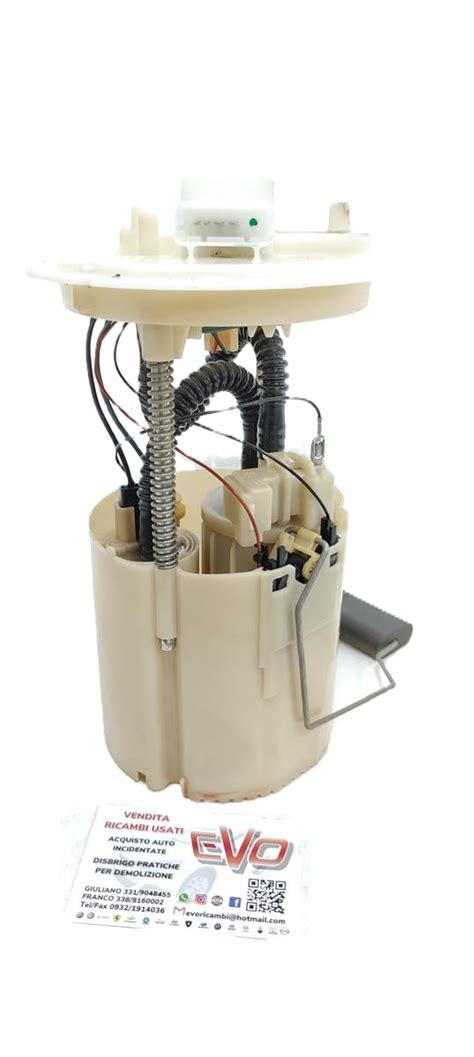

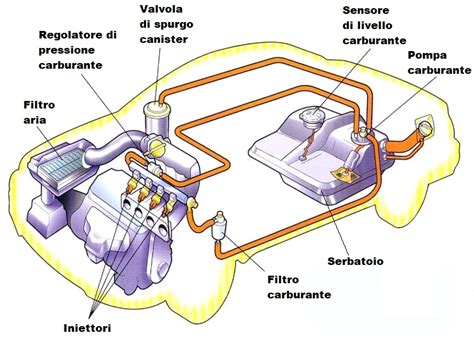

La pompa carburante, conosciuta anche come pompa d'iniezione, ha la funzione fondamentale di alimentare il motore con la massima efficienza. Si trova in genere all'interno del serbatoio, o al di sopra, ma in alcuni modelli è integrata allo stesso serbatoio, spesso al fianco della ruota posteriore. Le moderne pompe carburante sono il risultato di una tecnologia in costante evoluzione e sono componenti auto tutt'altro che scontati.

La pompa di iniezione carburante è formata da una parte idraulica, in cui si trovano le valvole di aspirazione e le valvole di scarico, e da una parte pneumatica. L'elemento pompante è collocato nel mezzo di queste due parti. L'elemento pompante è sostanzialmente una membrana elastica che, oscillando, fa variare il volume del corpo della pompa, "pompando" il carburante dal serbatoio al carburatore.

La pompa carburante è un componente presente fin dagli albori della motoristica. Già negli anni Trenta sono state introdotte le prime pompe benzina "avvitabili", mentre risalgono agli anni '70 le cosiddette "pompe Unitec", prodotte per la prima volta negli USA e che hanno preso il posto delle avvitabili. Sul finire degli anni Settanta hanno fatto la propria comparsa le pompe in linea a solenoide, che vedono la presenza delle elettrovalvole. È negli anni Ottanta che le pompe carburante sono diventate elettriche. In quegli anni, infatti, le più rigide normative sulle emissioni hanno spinto le Case auto a sviluppare sistemi di iniezione del carburante evoluti, che richiedevano pompe carburante elettriche capaci di gestire maggiori pressioni di immissione del carburante in maniera precisa ed efficiente. Negli anni '90 si è passati ai moduli pompa carburante - o gruppi pompa carburante - che inizialmente hanno trovato spazio soprattutto su auto di piccola cilindrata.

Oggi le pompe carburante e i moduli pompa carburante sono in grado di lavorare efficientemente anche in condizioni particolarmente severe, con temperature abbondantemente sotto lo zero (fino a -30°) e anche in situazioni di surriscaldamento (fino a 60°). Anche la durata della pompa carburante nei decenni è aumentata notevolmente, arrivando a coprire intervalli di 100-150.000 km.

Il Ruolo del Relè della Pompa Carburante

Ogni volta che si avvia l'auto, si ha bisogno del relè della pompa del carburante. Questa parte è un piccolo interruttore elettronico che invia energia alla pompa del carburante. La pompa del carburante ha bisogno di molta elettricità per funzionare. Il relè protegge le altre parti dell'auto da una corrente eccessiva, utilizzando una piccola quantità di elettricità per accendere la bobina del relè. Invia una forte corrente elettrica dalla batteria alla pompa del carburante.

Sintomi di un Relè della Pompa Carburante Difettoso

Se il relè della pompa del carburante si rompe, l'auto si comporta in modo diverso. Il relè potrebbe non fornire alimentazione costante alla pompa del carburante. Ciò fa sì che la pompa funzioni solo occasionalmente o per niente. Si potrebbero riscontrare problemi come uno stallo casuale o un mancato avviamento prima che il relè smetta di funzionare completamente.

Ecco alcuni segnali comuni di un relè della pompa carburante rotto:

• Il motore gira ma non parte: Questo è uno dei sintomi più comuni. Si potrebbe girare la chiave e sentire il motore che gira, ma l'auto non si avvia. Il motore ha un suono normale, ma non riceve carburante perché il relè non riesce a inviare energia alla pompa del carburante.
• L'auto richiede diversi tentativi per avviarsi: A volte, l'auto potrebbe aver bisogno di diversi tentativi prima di avviarsi. Si potrebbe girare la chiave una volta e non succede nulla. Riprovare e forse il motore si avvia dopo alcuni tentativi. Ciò può accadere quando il relè della pompa del carburante funziona solo occasionalmente.
• L'auto si blocca durante la guida: L'auto potrebbe bloccarsi mentre si guida, anche se è partita bene. Il motore può spegnersi improvvisamente, soprattutto a velocità più elevate. Ciò accade perché il relè può fornire alimentazione alla pompa del carburante solo di tanto in tanto.
• Nessun ronzio dalla pompa del carburante all'accensione del quadro: Quando si gira la chiave in posizione "ON", si dovrebbe sentire un leggero ronzio proveniente dal serbatoio del carburante. Questo è l'adescamento della pompa del carburante. Se non si sente questo suono, il relè potrebbe non funzionare. Questo è un sintomo frequente riscontrato su diverse Opel Corsa D, dove al primo scatto della chiave non arriva corrente alla pompa.
• Batteria che si scarica rapidamente: Si potrebbe notare che la batteria si scarica più velocemente del solito. Un relè della pompa del carburante bloccato può far funzionare sempre la pompa del carburante, anche quando l'auto è spenta. Ciò porta a un rapido consumo della batteria. Un relè della pompa del carburante rotto può anche bruciare la bobina interna o saldare i suoi contatti, causando un assorbimento di corrente costante.
• Nessun "clic" dal relè all'accensione del quadro: Si potrebbe sentire un clic dalla scatola dei fusibili quando si gira la chiave. Questo clic significa che il relè si sta attivando. Normalmente, quando il relè funziona, si sente un clic e un ronzio dalla pompa del carburante. Se non si sente il clic, il relè potrebbe non attivarsi.
• Spia del motore accesa: La spia di gestione del motore, chiamata anche spia del motore di controllo, potrebbe accendersi se il relè della pompa del carburante si guasta. Il computer dell'auto (ECU) controlla i sensori e la pressione del carburante. Se la pompa del carburante non funziona correttamente, la ECU rileva i problemi e accende la spia.
• La pressione del carburante sale e scende: Se il relè si guasta, il motore gira ma non si avvia. Il motore ha bisogno della giusta quantità di carburante al momento giusto. Se il relè si guasta, la pompa non può tenere il passo.

Ignorare un relè difettoso può lasciare incagliati. L'auto potrebbe bloccarsi o rifiutarsi di avviarsi. Non è possibile guidare in sicurezza con un relè della pompa del carburante rotto.

Localizzazione del Relè della Pompa Carburante nella Opel Corsa

Per trovare il relè della pompa carburante nella Opel Corsa, è possibile seguire alcuni semplici passaggi. La maggior parte dei veicoli mantiene questo relè nella scatola dei fusibili principale, spesso sotto il cofano o all'interno dell'abitacolo. Sulla Opel Corsa D, il relè viola della pompa carburante si trova a destra dei piedi del passeggero, sotto una plastica, vicino a una centralina.

Per facilitare l'identificazione, si può consultare lo schema del coperchio della scatola dei fusibili, dove di solito sono indicati i diversi relè e fusibili. In alternativa, si possono cercare risorse online, come siti web o forum specifici per il modello dell'auto.

Diagnosi dei Problemi alla Pompa Carburante e al Relè

Un guasto alla pompa carburante può creare pesanti disagi all'automobilista, in quanto il motore non è più alimentato correttamente e, in caso di rottura, non lo è del tutto. È dunque fondamentale sapere individuare una pompa carburante difettosa ed è altrettanto importante che il suo ricambista di riferimento possa fornirgli in tempi stretti la pompa di ricambio corretta, così da rendere il più breve possibile il tempo di fermo in officina.

Nonostante tutti i progressi per produrre pompe carburante altamente performanti e di lunga durata, i problemi alla pompa d'iniezione sono piuttosto frequenti.

Sintomi di Malfunzionamento della Pompa Carburante

Ci sono alcuni evidenti sintomi del malfunzionamento della pompa carburante:

• Odore persistente di benzina: Questo può essere un segnale inequivocabile di un guasto della pompa carburante.
• Andamento "a strappi" o difficoltà a mantenere la velocità: Il veicolo potrebbe manifestare un andamento irregolare o avere difficoltà a mantenere una velocità costante.
• Difficoltà non episodiche di avvio dell'auto: L'auto potrebbe avere problemi ad avviarsi regolarmente.
• La pompa non si sente "caricare" all'accensione del quadro: Questo è un segnale che indica un problema di alimentazione della pompa.

Cause Comuni di Guasto alla Pompa Carburante

In molti casi, l'intasamento del filtro benzina e il conseguente malfunzionamento della pompa carburante, potrebbe essere provocato da carburante sporco o contaminato da impurità. Queste micro-particelle possono infatti intaccare le parti in movimento della pompa, finendo per bloccare il meccanismo. Il filtro - integrato alla pompa o esterno al serbatoio - ha il compito di trattenere queste impurità, ma con il tempo o in caso di carburanti particolarmente sporchi potrebbe intasarsi e perdere efficacia nella filtrazione.

Test per Verificare il Funzionamento della Pompa Carburante

Come si è visto, un malfunzionamento della pompa carburante si ripercuote sulla corretta alimentazione del motore e di conseguenza sulle prestazioni del veicolo. Per questo è fondamentale saper individuare rapidamente, attraverso alcuni rapidi test, una pompa che non funziona come dovrebbe. È tuttavia altrettanto importante identificare la causa del guasto, che potrebbe essere legato a un filtro carburante sporco e intasato o a un rifornimento con carburante sporco. Se infatti il problema è legato al carburante, è fondamentale pulire il serbatoio e il circuito di alimentazione, eliminando con le impurità con apposite soluzioni.

Sono tre i test più immediati che i riparatori possono facilmente eseguire per verificare il funzionamento di una pompa carburante e individuare eventuali problemi:

1. Prova di pressione della pompa carburante: Si effettua collegando un manometro al filtro carburante o al tubo del carburante. Questo test fornisce immediatamente un'indicazione se qualcosa non va, ma non permette di determinare se il calo di pressione è dovuto alla centralina.
2. Test di portata della pompa carburante: Verificato che non si tratta di un problema di pressione della pompa, è opportuno testare la portata della pompa carburante. Per fare questa prova occorre far scaricare il condotto del carburante in un contenitore graduato, verificando attraverso la diagnostica la quantità di carburante che fluisce in un determinato lasso di tempo (generalmente un minuto). Ciò consente di verificare se la pompa è in grado di fornire il carburante secondo le specifiche della Casa madre e dunque sta funzionando correttamente.
3. Test elettrico della pompa carburante tramite oscilloscopio: In alternativa ai precedenti test, in particolare nei casi in cui il modulo pompa carburante non è facilmente accessibile, è possibile optare per un test elettrico della pompa carburante tramite oscilloscopio. Tale strumento consente infatti di rilevare la quantità di corrente richiesta dalla pompa.

Utilizzo del Multimetro per la Diagnosi Elettrica

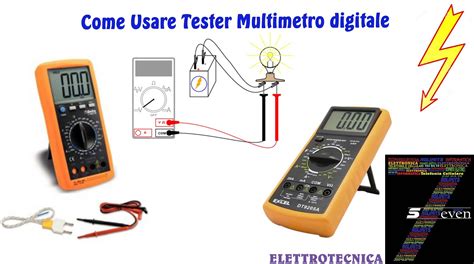

Si può testare il relè della pompa del carburante con alcuni strumenti di base. Lo strumento più importante è un multimetro digitale (DMM). Questo strumento aiuta a controllare la tensione, la resistenza e la continuità.

Per la diagnosi elettrica, è fondamentale saper usare un multimetro:

• Misurare la resistenza: "Misurare la resistenza sui terminali 1 e 2 del sensore con connessione scollegata ed accensione disinserita." Se, ad esempio, impostando il multimetro a 2000 ohm e inserendo il positivo nel terminale sinistro e il negativo in quello destro, il valore risultante è 1, potrebbe indicare un circuito aperto o una resistenza molto alta.
• Verificare la tensione di alimentazione: "Verificare la tensione di alimentazione sulla connessione del sensore collegata tra i terminali 1 e 3 ad accensione inserita." Questa verifica permette di capire se il sensore riceve la corretta alimentazione.

Per quanto riguarda il relè, si possono effettuare le seguenti prove:

• Test al banco del relè: Si può rimuovere il relè dal suo zoccolo e testarlo al banco. Alimentando i contatti 85 e 86 con 12V, il relè dovrebbe fare un "clic" e i contatti 87 e 30 dovrebbero chiudersi. Questo verifica il funzionamento intrinseco del relè.
• Misura della tensione sullo zoccolo del relè: "Ho misurato la tensione sullo zoccolo nei contatti 85 e 86: quando metto il contatto 7.5V!" Se la tensione è significativamente inferiore a 12V, come 7.5V, il relè potrebbe non attivarsi correttamente a causa di una insufficiente alimentazione o di un problema di massa.
• Controllo dei contatti di potenza e comando: Misurare la tensione ai contatti di potenza (87 e 30) e ai contatti di comando (85 e 86) rispetto alla massa. Ad esempio, se con il contatto della chiave, il terminale 86 riceve 12.3 V ma il terminale 85 rimane a 0V e presenta un'alta resistenza ohmica rispetto alla massa (es. 1.3 Mohm), ciò conferma un problema di massa sul 85. Questo impedisce al relè di "tirare" e di inviare corrente alla pompa.

Risoluzione dei Problemi e Considerazioni Specifiche per Opel Corsa

Se si riscontrano problemi con la pompa carburante o il relè sulla Opel Corsa, è importante seguire un approccio sistematico per la diagnosi e la riparazione.

Problemi Comuni e Loro Soluzioni

• Pompa carburante che non parte: Se la pompa non si sente girare e non arrivano i 12V al connettore della pompa (situato sotto il sedile posteriore, sollevando la moquette), il problema potrebbe essere il relè. "Mettendo il contatto non sento più il zzzzz della pompa benzina. Sollevo il sedile posteriore, la moquette ed arrivo al connettore. Non arrivano i 12V alla pompa. Sarà il relè."
• Problemi di massa: Un problema comune può essere una massa difettosa, specialmente per il relè della pompa. Se la tensione sui contatti di comando del relè è troppo bassa (es. 7.5V invece di 12V) e la resistenza a massa è molto alta, questo indica un problema di massa. "Quindi è confermato che c'è un problema di massa sul 85, la tensione risulta bassa (circa 7Volt) e il relais non tira." Una soluzione provvisoria ma efficace può essere quella di migliorare la messa a massa del contatto 85 del relè, collegando direttamente un filo di massa dal relè a un punto solido del telaio dell'auto. "Funziona! Il relais si muove. 12.5 V arriva alla pompa. La pompa gira. Il motore 1.2i 8V si accende."
• Sensore albero motore (P0335): Se dopo aver cambiato la pompa carburante il problema persiste e compare il codice errore P0335, la causa potrebbe essere il sensore albero motore o il suo cablaggio. "ho effettuato il cambio della pompa carburante ma stesso problema. Se tolgo i cavi alla batteria aspetto 10 secondi (resetto al centralina), rimetto i cavi giro la chiave, si sente il ronzio della pompa, se lo rifaccio per una secondo volta non la sento più. E' come se l'auto va in protezione e non fa azionare la pompa. quindi può essere il sensore la causa? Se provo a mettere in moto la lancetta del contagiri resta ferma e non saltella. … L'errore viene trovato nella centralina controllo motore." Anche la sostituzione con un sensore usato potrebbe non risolvere il problema se il nuovo sensore è difettoso o se il problema è nel cablaggio. È consigliabile controllare i sensori e il cablaggio tramite multimetro.
• Pompa carburante difettosa: Se, dopo aver controllato il relè e l'alimentazione, la pompa non funziona portando il positivo diretto sulla pompa, è probabile che la pompa stessa sia rotta. "Come da voi consigliato ho controllato massa e ho portato il positivo diretto sulla pompa.. niente da fare non funziona e quindi direiche è quello il problema. La pompa rotta." La sostituzione della pompa richiede attrezzi dedicati per svitare la ghiera di plastica che la fissa al serbatoio.
• Impianto GPL: Su veicoli con impianto a gas (come Landi), è importante considerare che l'accensione avviene sempre a benzina. Se la pompa della benzina non funziona, anche l'avviamento a gas può essere compromesso, a meno di forzare l'avviamento a GPL tenendo premuto il commutatore del gas. "A GPL non parte perché comunque l'accensione è sempre a benzina poi il sistema commuta e alimenta a GPL. Si può fare anche l'avviamento forzato a GPL, a quadro acceso bisogna tenere il commutatore del gas fin quando non passa su verde (Gpl), dopodiché mettere in moto."

Sostituzione e Manutenzione

In caso di rottura o malfunzionamento della pompa carburante, gli autoriparatori hanno una vasta scelta di ricambi aftermarket. Sono molti infatti i marchi aftermarket che hanno incluso nella loro offerta una linea di prodotto dedicata alle pompe carburante, dando una soddisfacente copertura del parco circolante. Affidabilità del prodotto e qualità dei materiali sono fondamentali, in quanto oltre a resistere a corrosione e usura devono essere in grado di operare anche a temperature molto rigide o, al contrario, particolarmente elevate.

Se non ci si sente sicuri nel testare o sostituire il relè, è consigliabile chiedere aiuto a un professionista. Riparare un relè è solitamente semplice, ma la sicurezza viene prima di tutto. Provare prima dei semplici controlli. La maggior parte dei problemi relativi ai relè sono facili da risolvere una volta individuati.

Considerazioni aggiuntive

• Scarico della batteria: Se la pompa si sente girare a vuoto quando il contatto avviene e la batteria si scarica nell'arco della notte, ci potrebbe essere un problema elettrico che causa un assorbimento anomalo. "Da allora abbiamo scoperto che c'è qualcosa che scarica la batteria durante la notte. … Infatti la pompa si sente girare a vuoto - quando il contatto avviene - e la batteria si scarica nell'arco della notte." In questi casi, è consigliabile rivolgersi a un elettrauto per una diagnosi approfondita.
• Diagnosi professionale: Se i tentativi di risoluzione fai-da-te non portano a risultati, una diagnosi elettronica tramite strumenti specifici è fondamentale. L'errore P0335, ad esempio, viene rilevato nella centralina controllo motore. "Come si fa la diagnosi?" La diagnosi viene effettuata collegando uno strumento diagnostico (scanner OBD-II) alla porta diagnostica del veicolo per leggere i codici di errore e monitorare i parametri del motore.

Approfondimento sul Sensore Albero Motore (P0335)

Il sensore dell'albero motore, o sensore di posizione dell'albero a gomiti (CKP - Crankshaft Position Sensor), è un componente elettronico che monitora la velocità di rotazione e la posizione dell'albero motore. Queste informazioni sono essenziali per la centralina di controllo motore (ECU) per calcolare il momento dell'iniezione del carburante e l'accensione delle candele. Il codice di errore P0335 indica un malfunzionamento nel circuito del sensore di posizione dell'albero motore.

Funzionamento del Sensore Albero Motore

Il sensore CKP è solitamente un sensore a effetto Hall o un sensore induttivo.

• Sensore induttivo: È composto da un magnete permanente e una bobina. Quando un dente o un altro marcatore (di solito presente su una ruota fonica sull'albero motore) passa davanti al sensore, crea un'interruzione nel campo magnetico, generando un impulso elettrico. La frequenza e la forma di questi impulsi indicano la velocità e la posizione dell'albero motore.
• Sensore a effetto Hall: Utilizza un semiconduttore che produce una tensione quando viene esposto a un campo magnetico. Quando un marcatore passa, interrompe il campo magnetico e il sensore genera un segnale digitale (on/off).

La ECU utilizza questi segnali per:

• Determinare la velocità del motore (RPM).
• Sincronizzare l'iniezione del carburante e l'accensione.
• Rilevare eventuali mancate accensioni (misfire).

Cause del Codice P0335

Il codice P0335 può essere causato da diversi fattori, tra cui:

• Sensore albero motore difettoso: Il sensore stesso può guastarsi a causa dell'età, del calore o di danni fisici.
• Cablaggio o connettore danneggiato: I fili che collegano il sensore alla ECU possono essere danneggiati, corrosi o avere un contatto scarso. "Non mi rimane che controllare i sensori e cablaggio tramite multimetro."
• Problemi alla ruota fonica: La ruota fonica sull'albero motore potrebbe essere danneggiata, sporca o fuori posto.
• Problemi alla ECU: In rari casi, la centralina stessa potrebbe essere la causa del problema.
• Interferenze elettromagnetiche: Altri componenti elettrici difettosi possono generare interferenze che disturbano il segnale del sensore.

Diagnosi del Sensore Albero Motore

Per diagnosticare un sensore albero motore difettoso e il codice P0335, si possono seguire questi passaggi:

1. Lettura dei codici di errore: Un codice P0335 è un chiaro indicatore di un problema con il sensore CKP o il suo circuito.
2. Ispezione visiva: Controllare il sensore e il suo cablaggio per segni di danni fisici, corrosione o connessioni allentate.
3. Test con multimetro:
   • Misura della resistenza: "Misurare la resistenza sui terminali 1 e 2 del sensore con connessione scollegata ed accensione disinserita." I valori di resistenza specifici variano a seconda del tipo di sensore (induttivo o Hall) e del modello dell'auto, quindi è fondamentale consultare il manuale di servizio. Se il valore è "1" (come nel caso menzionato), questo potrebbe indicare un circuito aperto all'interno del sensore, suggerendo che il sensore è guasto.
   • Verifica della tensione di alimentazione: "Verificare la tensione di alimentazione sulla connessione del sensore collegata tra i terminali 1 e 3 ad accensione inserita." Per un sensore a effetto Hall, dovrebbe esserci una tensione di riferimento (di solito 5V o 12V). Se manca, il problema potrebbe essere nel cablaggio o nella ECU.
   • Verifica del segnale (con oscilloscopio o DMM in modalità frequenza): Un oscilloscopio è lo strumento migliore per visualizzare la forma d'onda del segnale del sensore mentre il motore gira (anche solo con il motorino di avviamento). Un sensore induttivo dovrebbe produrre una forma d'onda sinusoidale, mentre un sensore Hall produce una forma d'onda quadra. Se non si dispone di un oscilloscopio, alcuni multimetri digitali hanno una funzione di frequenza (Hz) che può dare un'indicazione della presenza del segnale.
4. Controllo della lancetta del contagiri: "Se provo a mettere in moto la lancetta del contagiri resta ferma e non saltella." Questo è un sintomo comune di un sensore albero motore che non invia segnale, poiché la ECU non riceve le informazioni necessarie per calcolare i giri motore.
5. Verifica della catena di distribuzione: "La catena di distribuzione è a posto? Non saprei? Come faccio per verificarla?" Se la catena di distribuzione o la cinghia di distribuzione è danneggiata o fuori fase, può influire sulla posizione relativa dell'albero motore e dell'albero a camme, causando problemi di sincronizzazione che la ECU potrebbe interpretare come un errore del sensore CKP. La verifica della catena di distribuzione di solito richiede smontaggio e ispezione visiva da parte di un meccanico esperto. Una catena allentata o rumorosa è un segnale di allarme.

Sostituzione del Sensore Albero Motore

La sostituzione del sensore albero motore è spesso una soluzione diretta quando il sensore è accertatamente guasto. Tuttavia, come evidenziato dall'esperienza, "sono andato allo sfascio a comprare un sensore usato bosch, montato ma stesso problema, spia service P0335", l'acquisto di ricambi usati può non garantire la risoluzione del problema. È sempre consigliabile optare per un sensore nuovo e di qualità per assicurare il corretto funzionamento. Dopo la sostituzione, è fondamentale cancellare il codice di errore dalla centralina utilizzando uno scanner OBD-II.
