Il Relè Principale della Fiat Panda: Funzionamento, Tipologie e Risoluzione Problemi

Il relè, inventato nel lontano 1835 dall’americano Joseph Henry, è un deviatore di corrente che, azionato da un elettromagnete, apre o chiude un circuito. Il suo ruolo principale consiste nell'agire come un interruttore comandato elettricamente, permettendo di gestire carichi ad alta potenza attraverso segnali a bassa potenza. Questi dispositivi sono strumenti pratici sia per progettisti esperti che per appassionati di elettronica, grazie alla loro capacità di semplificare configurazioni altrimenti complesse. La presenza dei relè negli impianti, ad esempio in quelli di illuminazione, semplifica la progettazione e riduce i tempi di realizzazione.

Principi Fondamentali del Funzionamento del Relè

Il funzionamento di un relè si basa su un principio relativamente semplice ma efficace: l'uso di un campo magnetico generato da una bobina per attivare uno o più contatti elettrici. Quando la corrente attraversa la bobina, si genera un campo magnetico che eccita il relè, permettendo di aprire o chiudere i contatti costituiti da lamelle conduttive, attraverso cui avviene (o meno) il passaggio di corrente nell’impianto.

Gli elementi che compongono un relè sono:

• Bobina: Costituita da filo di rame avvolto intorno a un nucleo ferromagnetico. Quando la bobina viene percorsa da corrente, il suo nucleo si magnetizza ed attira a sé una staffa (o ancora).
• Ancora o Camma: Una parte mobile che viene attratta dal campo magnetico generato dalla bobina.
• Contatti elettrici: Sono le parti del relè che aprono o chiudono il circuito. Generalmente, un relè si compone di tre tipi di contatto:
  • Normalmente Chiuso (NC): Il contatto è chiuso quando il relè non riceve energia.
  • Normalmente Aperto (NA): Il contatto è aperto quando il relè non riceve energia.
  • Comune (C o COM): Il contatto che si sposta tra il normalmente chiuso e il normalmente aperto.

Quando la corrente attraversa la bobina, il campo magnetico risultante attrae l'ancora, che è collegata ai contatti mobili del relè. Questo movimento permette di creare o interrompere un collegamento elettrico tra i contatti fissi. È importante notare che la bobina, essendo un avvolgimento di spire intorno a un nucleo, costituisce un elemento induttivo. Quando si interrompe la corrente in un'induttanza, si creano delle extratensioni elevate, di segno opposto alla tensione di alimentazione; diventa quindi necessario disporre un diodo in parallelo alla bobina, con verso tale da cortocircuitare tali extratensioni e proteggere i componenti elettronici collegati.

Tipologie di Relè e Loro Applicazioni

Esistono numerose tipologie di relè, ciascuna progettata per soddisfare esigenze specifiche nei campi dell'elettronica, dell'automazione e dell'ingegneria elettrica. La scelta del tipo di relè dipende dall'applicazione e dalle caratteristiche richieste, come capacità di commutazione, velocità di attivazione e durata operativa.

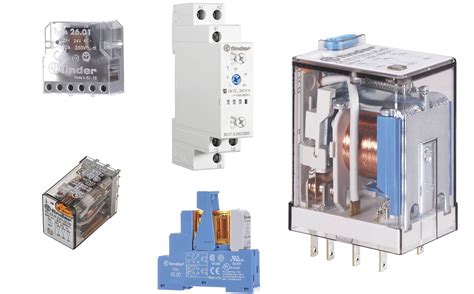

Relè Elettromeccanici

I relè elettromeccanici sono tra i modelli più tradizionali e utilizzati. Questi dispositivi sfruttano il movimento meccanico generato da un campo magnetico per aprire o chiudere i contatti.

• A elettromagnete: Questo è il tipo più comune. La bobina genera un campo magnetico che muove un'ancora, la quale attiva i contatti.
• Dry-reed: Utilizzano contatti sigillati in un'ampolla di vetro riempita di gas inerte, riducendo l'usura e migliorando l'affidabilità.
• A mercurio: Questi relè impiegano il mercurio come mezzo conduttivo per ridurre l'usura dei contatti e gestire carichi di maggiore potenza.

Relè a Stato Solido (SSR)

I relè a stato solido non presentano parti mobili, poiché sono deviatori che utilizzano semiconduttori per controllare il flusso di corrente. Questa caratteristica li rende estremamente duraturi e adatti ad applicazioni che richiedono un'elevata frequenza di commutazione. I principali vantaggi includono la resistenza all'usura meccanica, il funzionamento silenzioso e una maggiore velocità rispetto ai relè elettromeccanici.

Relè a Circuito Integrato

I relè a circuito integrato rappresentano una soluzione moderna e compatta, ideale per applicazioni che richiedono controllo elettronico avanzato. Questi dispositivi integrano componenti digitali e analogici in un unico chip, offrendo funzionalità programmabili e un'elevata precisione.

Relè Commutatore e Interruttore

I relè si distinguono in due categorie principali, relè commutatore e relè interruttore, che differiscono per la funzione pratica a cui assolvono.

• Relè interruttore: Permette di accendere e di spegnere una o più luci in contemporanea.
• Relè commutatore: Permette di comandare due serie complete di luci da un solo pulsante o da più pulsanti. Ad esempio, con la prima pressione si accende la prima serie di luci, con la seconda pressione la seconda serie di luci, con la terza si accendono entrambe e con la quarta si spengono.

Relè Passo-Passo (o Bistabile) e Relè Ciclico

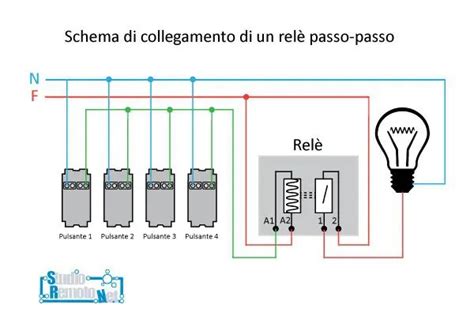

Il relè passo-passo è comunemente usato negli impianti di illuminazione dove è richiesto l'uso di più postazioni di comando per accendere le luci, come in grandi sale o ambienti di lavoro con più ingressi. Il funzionamento di un relè passo-passo è molto semplice: quando la bobina viene percorsa da corrente elettrica, si genera un campo elettromagnetico che fa muovere la barra. Questa fisicamente fa girare le camme della rotella che fa uno scatto. Azionando quindi il pulsante, si va a chiudere il contatto; la corrente circola fino ad arrivare al relè. I pulsanti sono collegati in parallelo, permettendo di aggiungere altri punti di accensione con soli due fili per ciascun pulsante, semplificando notevolmente lo schema elettrico rispetto all'uso di deviatori e invertitori.

Il relè bistabile si distingue dal passo-passo per il numero di stati assunti: il bistabile ha solo 2 stati, mentre il passo-passo ha più di due stati.

Simile al relè passo-passo è il relè ciclico, che serve per accendere più di una lampada, ma non contemporaneamente, seguendo una sequenza predefinita.

Relè Temporizzati e a Impulsi

• Relè temporizzati: Introducono un ritardo predefinito nell'attivazione o nella disattivazione dei contatti, rendendoli utili in applicazioni come il controllo automatico di ventilatori o pompe idrauliche, o negli impianti di illuminazione dei condomini. Si parla di "ritardo all’eccitazione" e "ritardo alla diseccitazione".
• Relè a impulsi: Rispondono rapidamente a segnali brevi, trovando applicazione in settori come l'automazione industriale e i sistemi di sicurezza.

Altri Tipi di Relè Specifici

• Relè di potenza: Impiegato come interruttore nei circuiti stampati, gestisce l'apertura e la chiusura di un circuito con correnti e tensioni molto elevate, ma può essere utilizzato anche con basse tensioni.
• Relè di sicurezza: Uno speciale dispositivo di automazione adibito al monitoraggio di errori o guasti a macchinari o agli impianti elettrici. Si utilizza nella prevenzione di lesioni e per ridurre i rischi negli ambienti di lavoro.
• Relè termico (o contattore di sovraccarico): Un particolare dispositivo di sicurezza sviluppato a protezione dei motori contro sovraccarichi di corrente o una perdita di fase.
• Contattori: Una variante specifica dei relè progettata per gestire carichi elettrici di elevata potenza, come quelli alimentati a 220V o superiori. Sono comunemente utilizzati in applicazioni industriali per il controllo di motori, sistemi HVAC e apparecchiature pesanti.
• Relè WiFi: La domotica ha portato alla nascita di interruttori, attuatori e relè wireless. Sono speciali tipi di interruttori gestibili a distanza utilizzando un'app scaricata sullo smartphone o sul tablet. Con gli interruttori WiFi si possono accendere e spegnere luci o aprire e chiudere un circuito o parti di esso semplicemente a distanza, senza dover agire manualmente sul pulsante.
• Relè con dimmer: Offrono la possibilità di regolare l'intensità luminosa di un ambiente, adattandola alle esigenze del momento, con una manopola o con la pressione dell'interruttore.
• Relè differenziali di terra (ELR): Usati per monitorare la dispersione di corrente a terra negli impianti elettrici trifase.
• Relè per automotive: Destinati alle automobili, essenziali per gestire componenti ad alta corrente senza sovraccaricare i circuiti di controllo.

Selezione e Caratteristiche Tecniche dei Relè

Per scegliere il relè più adatto a una specifica applicazione, è importante comprendere le sue caratteristiche tecniche e la terminologia associata. Ogni componente del relè svolge un ruolo critico nel determinarne le prestazioni e l'affidabilità.

• Tensione nominale della bobina: La bobina di un relè viene definita principalmente dalla sua tensione nominale, espressa in volt (V), e dalla corrente necessaria per attivarla. È essenziale assicurarsi che la tensione di alimentazione sia compatibile con le specifiche della bobina per evitare malfunzionamenti. Un'errata selezione dei volt può portare a un'attivazione insufficiente o al surriscaldamento della bobina. Le tensioni di funzionamento più comuni per le bobine dei relè sono di 5, 12 o 24 V.
• Corrente massima dei contatti: Ogni contatto, essendo costituito da due lamelle che vanno a toccarsi, è dimensionato per lavorare con una determinata corrente massima; con correnti di maggiore intensità il contatto si consuma rapidamente.
• Configurazioni dei contatti: I relè si differenziano anche per la tipologia di contatti. In base ai tipi di contatti di cui si compone, il relè viene identificato da una sigla specifica che si traduce in una differenziazione nello schema del relè preso in considerazione. Le principali configurazioni di contatti sono:
  • SPST (Single Pole Single Throw): Un unico contatto apre e chiude il circuito.
  • DPST (Double Pole Single Throw): Due contatti distinti aprono e chiudono il circuito.
  • SPDT (Single Pole Double Throw): Un unico contatto posto in commutazione (ad esempio, il contatto 30 viene chiamato "Comune" per la sua capacità di spostarsi tra il contatto 87a, "Normalmente Chiuso", e il contatto 87, "Normalmente Aperto").
  • DPDT (Double Pole Double Throw): Due contatti distinti posti in commutazione.
• Componenti aggiuntivi: Molti relè includono componenti aggiuntivi come diodi e resistori per migliorare le prestazioni e proteggere il circuito. I diodi di soppressione servono a dissipare i picchi di tensione generati dalla bobina quando il relè si disattiva, proteggendo così i componenti elettronici collegati.

Collegamento di un Relè

Collegare un relè richiede la conoscenza di base dei suoi componenti principali: la bobina e i contatti.

1. Terminali della bobina: Sono i due punti (spesso etichettati 85 e 86 su un relè SPDT) che devono essere alimentati con la tensione nominale (ad esempio, 12V o 220V) per attivare il relè. La polarità positiva (+) e negativa (-) può essere fornita ai punti di collegamento 85 e 86, a meno che il relè non preveda un "diodo di spegnimento (quenching)". In quest'ultimo caso, i punti di collegamento nella bobina sono specifici dal punto di vista della polarità.
2. Contatti: I terminali del circuito di carico possono essere normalmente aperti (NO), normalmente chiusi (NC) o comuni (COM).
3. Collegamento della bobina: Collegate una sorgente di alimentazione (ad esempio, una batteria o una linea a 12V) ai terminali della bobina del relè.
4. Collegamento dei contatti: Collegate il circuito di carico ai terminali dei contatti appropriati (NO, NC, COM) a seconda della funzione desiderata.

Vantaggi e Limitazioni dei Relè

L'utilizzo dei relè offre numerosi vantaggi, che li rendono una scelta ideale in molte applicazioni. Tra i principali benefici si trova la capacità di controllare circuiti ad alta tensione o corrente con segnali a bassa potenza, garantendo un elevato livello di isolamento elettrico. Semplificano i circuiti elettrici e possono comandare a distanza un carico. Altri vantaggi includono la versatilità e l'adattabilità a diverse applicazioni. Con diverse configurazioni disponibili, i relè possono essere facilmente integrati in una vasta gamma di progetti.

Nonostante i numerosi benefici, i relè presentano alcune limitazioni. I modelli elettromeccanici, ad esempio, sono soggetti a usura meccanica dei contatti nel tempo, specialmente quando utilizzati per commutazioni frequenti o carichi elevati. Un altro aspetto critico è la formazione di ossido sui contatti, che può ridurre l'efficienza del relè e comprometterne il funzionamento. Per evitare questi problemi, alcuni modelli sono dotati di meccanismi di auto-pulizia o di rivestimenti speciali sui contatti.

Applicazioni dei Relè nel Settore Automobilistico e nella Fiat Panda

I relè trovano impiego in una vasta gamma di applicazioni grazie alla loro capacità di controllare carichi complessi e di isolare i circuiti di comando da quelli di potenza. Nel settore automobilistico, i relè sono essenziali per gestire componenti ad alta corrente senza sovraccaricare i circuiti di controllo. Ad esempio, vengono utilizzati per attivare fari, ventole di raffreddamento, pompe carburante e tergicristalli. Un altro esempio pratico è il relè temporizzato utilizzato per il funzionamento intermittente dei tergicristalli, che consente di regolare l'intervallo tra un movimento e l'altro, migliorando la visibilità durante condizioni atmosferiche avverse.

Per quanto riguarda la Fiat Panda, in particolare per modelli come la Panda 899 i.e., i relè svolgono funzioni cruciali nel vano motore, spesso posizionati accanto alla batteria e riconoscibili per il loro colore. Uno di questi relè alimenta la pompa del carburante, mentre un altro è dedicato alla centralina.

Un guasto a questi relè può causare problemi di avviamento del veicolo. Ad esempio, se la pompa del carburante non riceve alimentazione a causa di un relè difettoso, l'auto non parte perché non arriva benzina al motore. Un relè difettoso può anche manifestarsi con l'accensione della spia gialla del motore. La sostituzione di un relè caldo o malfunzionante con uno nuovo può risolvere immediatamente il problema di avviamento. Tuttavia, è importante distinguere se il problema è effettivamente il relè o se è un sintomo di un malfunzionamento più profondo, come una pompa del carburante difettosa.

In veicoli più recenti, come una Fiat Panda del 2019, problemi di avviamento sospettati essere correlati al relè principale della centralina motore, anche in assenza di rumori insoliti ma con la spia del motore accesa, possono indicare un guasto simile. In questi casi, è consigliabile far ispezionare l'auto da un professionista.

I relè possono essere utilizzati per:

• Amplificare la corrente: Utilizzare una piccola quantità di corrente per far passare una corrente maggiore, ad esempio per alimentare alzacristalli, fari o motorini di avviamento.
• Interrompere un circuito: Quando necessario, per bloccare l'avviamento, controllare circuiti di chiusura delle portiere o sistemi di illuminazione.
• Commutazione elettrica: Per attivare e disattivare alternativamente due circuiti o commutare l'alimentazione tra due dispositivi.
• Invertire un circuito: Quando un circuito è positivo (+) ed è richiesto negativo (-), si può utilizzare un relè per rovesciare o invertire la polarità, come in una presa di forza, un braccio o una plafoniera.
• Isolare i circuiti: Per isolare un dispositivo dal veicolo o un impianto elettrico da un impianto elettrico separato, utile in autocarri refrigerati ibridi dove i sistemi elettrici non possono essere collegati tra loro.

Evoluzione e Tendenze Future dei Relè

Con il progresso tecnologico, i relè hanno subito un'evoluzione significativa, offrendo nuove funzionalità e ampliando le possibilità di utilizzo. I relè WiFi consentono il controllo remoto di dispositivi elettrici tramite connessione internet, particolarmente utili nella domotica per gestire luci, elettrodomestici e sistemi di sicurezza direttamente dallo smartphone o attraverso comandi vocali. I relè con dimmer offrono la possibilità di regolare l'intensità luminosa di un ambiente.

Le tendenze future nel campo dei relè puntano verso dispositivi sempre più intelligenti e integrati. L'uso di sensori avanzati e tecnologie IoT (Internet of Things) sta trasformando i relè in strumenti multifunzionali capaci di raccogliere dati, comunicare con altri dispositivi e prendere decisioni autonome basate sulle condizioni ambientali. Parallelamente, si sta lavorando per migliorare ulteriormente l'efficienza energetica e la compatibilità ambientale dei relè.
