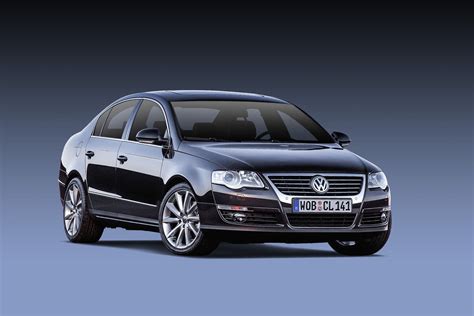

La Volkswagen Passat, un modello iconico nel panorama automobilistico, ha visto diverse generazioni succedersi, ognuna con le proprie peculiarità tecniche. In particolare, la Passat B6, prodotta dal 2005 al 2010, sia con motori a benzina che diesel, e la sua derivazione coupé a 4 porte, la Passat CC (2008-2015), sono veicoli che ancora oggi popolano le nostre strade. Questi modelli, come la più recente Passat Hybrid del 2018, integrano complessi sistemi elettrici ed elettronici per garantire il comfort e la funzionalità, inclusi i sistemi relativi ai sedili. Comprendere la funzione dei relè e dei fusibili, specialmente quelli posizionati in aree meno accessibili come sotto il sedile posteriore, è fondamentale per diagnosticare e risolvere eventuali problemi.
Il Sistema Elettrico dei Sedili e le Sue Componenti

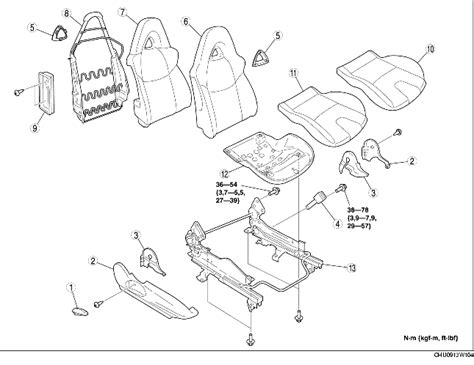

I sedili elettrici, presenti su molte versioni della Passat, offrono un elevato livello di comfort e personalizzazione, consentendo agli occupanti di regolare con precisione la posizione del sedile. Questo sistema, tuttavia, è intrinsecamente complesso e dipende da una rete di cablaggi, motori, sensori, relè e fusibili. Un guasto in uno di questi componenti può compromettere l'intera funzionalità del sedile.
Il problema relativo a un sedile elettrico inattivo, come quello riscontrato su una Passat Hybrid del 2018, con il sedile del passeggero completamente inattivo e un messaggio di errore sul cruscotto, è spesso indicativo di un malfunzionamento a livello elettrico. Le cause più comuni includono un cablaggio del sedile danneggiato o un motore del sedile difettoso. Questi problemi possono essere esacerbati dalla corrosione dei cablaggi, spesso dovuta ai ripetuti movimenti del sedile nel corso del tempo, che possono causare usura e interruzioni.
Guida sedili
Localizzazione e Funzione dei Relè e Fusibili nella Passat B6 (CC)
Nella Volkswagen Passat B6 (CC), i blocchi fusibili e relè sono distribuiti in diverse posizioni all'interno del veicolo per una gestione ottimale dei vari circuiti elettrici. È importante sottolineare che la disposizione può variare leggermente a seconda dell'anno di produzione e della configurazione specifica del veicolo.
Uno dei principali punti di interesse per il nostro argomento sono i relè e i fusibili che controllano funzioni vitali, inclusi quelli potenzialmente correlati ai sistemi di bordo che possono influenzare il funzionamento dei sedili, anche se non direttamente dedicati a essi.
Relè e Fusibili nel Vano Motore
Il vano motore ospita un blocco fusibili e relè che gestisce circuiti ad alta corrente e componenti critici del motore e del sistema di accensione. Alcuni dei relè e fusibili più rilevanti includono:
- Relè di alimentazione tensione terminale 15 (460): Questo relè fornisce alimentazione ai componenti che sono attivi solo quando il veicolo è acceso o in modalità "Accensione".
- Relè di alimentazione tensione terminale 30 (449): Questo relè fornisce alimentazione continua (sempre attiva) a determinati componenti, indipendentemente dalla posizione della chiave di accensione.
- Relè pompa carburante n. C: Cruciale per il funzionamento del motore, specialmente nelle versioni a benzina. Nella Passat B6, il fusibile numero 10 da 20A è responsabile del relè pompa carburante (solo motori diesel) e delle bobine di accensione con stadio di uscita (cilindri 1-4).
- Relè di potenza Motronic 10A, Relè di potenza cl. (presumibilmente Ril. di potenza cl. 15): Questi relè sono vitali per la gestione elettronica del motore.
Relè e Fusibili nell'Abitacolo (Sotto il Cruscotto e Altrove)
All'interno dell'abitacolo, sotto il cruscotto lato guida e in altre posizioni strategiche, si trovano ulteriori blocchi fusibili e relè che gestiscono i sistemi di comfort e infotainment. Sebbene la posizione specifica "sotto il sedile posteriore" non sia una localizzazione primaria per i blocchi principali di relè e fusibili nella Passat B6 (CC), è possibile che alcuni cavi o connettori pertinenti al cablaggio del sedile passino in quella zona o che vi siano relè minori specifici per alcune funzioni del sedile in determinate configurazioni.
In riferimento alla Passat B6 (CC), ecco alcuni esempi di fusibili e relè e le loro funzioni:
- Fusibile numero 41 a 20A: Responsabile dell'accendisigari, un fusibile comune in molti veicoli.
- Fusibile 1 (7.5A): Unità di controllo del sistema multimediale.
- Fusibile 2 (30A): Centralina ABS.
- Fusibile 3 (20A): Segnale acustico, Centralina di controllo della rete di bordo.
- Fusibile 4 (20A): Centralina di controllo per il sistema comfort (fino ad aprile 2006); 25A Centralina di controllo per il sistema di riconoscimento del rimorchio (da maggio 2006). Il sistema comfort è un'ampia categoria che può comprendere anche funzioni legate al comfort dei sedili, come il riscaldamento o le regolazioni.
- Fusibile 5 (5A): Unità di controllo della batteria, Unità di controllo della rete di bordo.
- Fusibile 6 (5A): Unità di controllo del cambio automatico, unità meccatronica DSG (15A).
- Fusibile 7 (15A): Unità di controllo con display per sistema di navigazione TV e radio, Unità principale, Unità di controllo con display per sistema di navigazione radio; 30A Stabilizzatore di tensione.
- Fusibile 8 (30A): Unità meccatronica DSG.
- Fusibile 9 (5A): Unità di controllo del piantone dello sterzo.
- Fusibile 11 (5A): Centralina nel quadro strumenti (solo veicoli con sistema Start-Stop).
- Fusibile 12 (5A): Unità di controllo per dispositivi elettronici che controllano un telefono cellulare, un'antenna, un sintonizzatore TV, un satellite digitale.
Ulteriore Supporto Relè
Un ulteriore supporto relè è collegato all'unità di controllo della rete di bordo. Questo indica la complessità dell'architettura elettrica della Passat, dove diverse centraline comunicano tra loro per gestire le molteplici funzioni del veicolo. Relè come il Relè riscaldamento lunotto posteriore (53), il Relè doppio clacson (449) e i Relè pompa lavatrice doppia n. 1 (404) e n. (presumibilmente n. 2) dimostrano la diversità dei componenti controllati da questi dispositivi. I fusibili termici (n. C e n. D) sono protezioni aggiuntive contro i sovraccarichi di corrente, particolarmente importanti per i circuiti ad alta potenza.
Diagnosi e Soluzioni per Problemi ai Sedili Elettrici
Quando si verifica un problema come quello descritto (sedile del passeggero completamente inattivo e messaggio di errore), è essenziale procedere con una diagnosi sistematica. Le soluzioni suggerite, come la sostituzione del cablaggio del sedile, la verifica del motore del sedile e la ricalibrazione delle impostazioni del sedile, sono passaggi logici.
- Verifica del cablaggio: I cablaggi sotto il sedile sono soggetti a stress meccanici dovuti ai movimenti del sedile stesso, all'accumulo di sporco, umidità o, nel caso della Passat Hybrid del 2018, all'usura nel tempo. Ispezionare visivamente il cablaggio per segni di usura, tagli, schiacciamenti o corrosione è il primo passo. Un cablaggio danneggiato può interrompere l'alimentazione o il segnale ai motori del sedile.
- Controllo dei fusibili e relè correlati: Anche se i fusibili e i relè sotto il sedile posteriore non sono un punto comune per il sistema sedili, è fondamentale controllare i fusibili generali che alimentano il sistema comfort o i moduli elettronici correlati ai sedili. Un fusibile bruciato è spesso la causa più semplice di un guasto elettrico. Se un relè specifico per il sedile fosse presente o fosse un relè di potenza generale che alimenta quel circuito, la sua verifica è altrettanto importante.
- Test del motore del sedile: Se il cablaggio e i fusibili risultano integri, il problema potrebbe risiedere nel motore stesso. I motori dei sedili elettrici possono guastarsi a causa dell'usura interna, della corrosione o di un sovraccarico. È possibile testare il motore applicando direttamente una tensione per vedere se si muove, ma questo dovrebbe essere fatto da personale qualificato per evitare ulteriori danni.
- Ricalibrazione delle impostazioni del sedile: In alcuni casi, soprattutto dopo una disconnessione della batteria o un'interruzione di corrente, i moduli di controllo del sedile potrebbero perdere la loro calibrazione. Molti veicoli moderni richiedono una ricalibrazione per "reimparare" le posizioni estreme del sedile. Questo processo di solito si effettua manualmente portando il sedile alle sue posizioni massime e minime, oppure tramite uno strumento diagnostico collegato alla porta OBD-II del veicolo. Un errore di comunicazione tra le centraline a seguito di un'interruzione o un'irregolarità può causare l'errore sul cruscotto e la conseguente inattività del sedile.
- Utilizzo di uno strumento diagnostico: La Passat Hybrid del 2018, essendo un veicolo moderno, genererà codici di errore specifici quando si verifica un malfunzionamento. Uno strumento diagnostico (scanner OBD-II) può leggere questi codici, fornendo indicazioni precise sulla natura del problema e sul modulo interessato. Questo è particolarmente utile per i problemi di comunicazione tra le centraline o per identificare sensori difettosi.
Considerazioni Specifiche per la Passat Hybrid del 2018
La Passat Hybrid del 2018, pur condividendo molti principi di funzionamento con le Passat precedenti, incorpora tecnologie più avanzate e un'architettura elettrica potenzialmente più complessa a causa della sua natura ibrida. Ciò significa che i problemi elettrici potrebbero avere ulteriori interconnessioni con il sistema di gestione dell'energia della batteria ad alta tensione o con moduli di controllo specifici per i veicoli ibridi. È sempre consigliabile consultare i manuali di servizio specifici per il modello e l'anno esatti del veicolo.
Il riferimento al messaggio di errore sul cruscotto suggerisce che il sistema di diagnosi di bordo ha rilevato un'anomalia. Questo è un vantaggio significativo, poiché il codice di errore specifico può guidare il tecnico verso la fonte del problema in modo molto più efficiente.
In sintesi, mentre il concetto di "rele sotto il sedile posteriore" potrebbe non riferirsi a un blocco relè principale nella Passat 1800 benzina o in altri modelli, l'importanza di tutti i componenti elettrici, dai fusibili ai relè, ai cablaggi e ai motori, è cruciale per il corretto funzionamento dei sistemi di comfort come i sedili elettrici. La diagnosi e la riparazione richiedono un approccio metodico e, per i veicoli moderni, spesso l'ausilio di strumenti diagnostici avanzati.
