Il corretto funzionamento dell'impianto di raffreddamento è cruciale per la longevità e le prestazioni di qualsiasi veicolo. Nel caso della Fiat Doblò, in particolare dei modelli alimentati a metano, una ventola del radiatore che non si attiva quando necessario può portare a un surriscaldamento del motore con conseguenze potenzialmente gravi. Questo articolo si propone di esplorare in dettaglio le cause più comuni di questo problema, concentrandosi sulla posizione della centralina di controllo della ventola, sull'ubicazione dei sensori e sulle procedure diagnostiche, offrendo una guida completa per proprietari e meccanici.
Comprendere il Ruolo della Ventola di Raffreddamento
La ventola di raffreddamento è un componente fondamentale del sistema di dissipazione del calore di un veicolo. La sua funzione primaria è quella di garantire un adeguato flusso d'aria attraverso il radiatore quando la velocità del veicolo non è sufficiente a fornire un raffreddamento naturale. A velocità sostenute, l'aria esterna che attraversa le lamelle del radiatore è solitamente sufficiente a mantenere il liquido di raffreddamento alla temperatura ottimale. Tuttavia, in condizioni di traffico intenso, a basse velocità o durante le soste prolungate, il flusso d'aria naturale diminuisce drasticamente. È in questi frangenti che la ventola entra in azione, creando un flusso d'aria forzato che permette al radiatore di continuare a cedere calore al mezzo circostante.
Oltre al radiatore del motore, le ventole possono essere impiegate anche per raffreddare altri componenti critici, come il radiatore dell'olio del cambio automatico o il condensatore del sistema di climatizzazione. Il gruppo ventola può essere composto da una o più ventole, che possono essere di dimensioni identiche o differenti, e possono operare in modalità aspirante (tirando l'aria attraverso il radiatore) o premente (spingendo l'aria). La gestione di questi componenti è affidata a una centralina elettronica dedicata, che ne regola l'attivazione e la velocità di rotazione in base a precisi parametri.

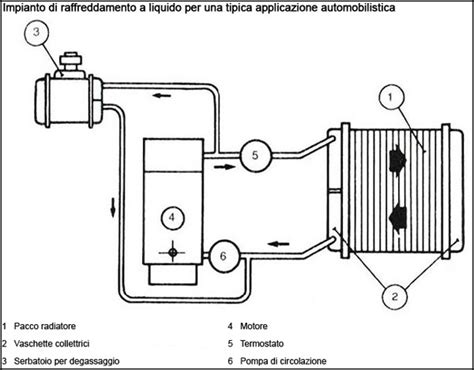

Il principio fondamentale su cui si basa l'intero impianto di raffreddamento è lo scambio termico. Il liquido refrigerante, assorbendo calore dal motore, circola attraverso le serpentine del radiatore. Qui, il calore viene trasferito alle lamelle della massa radiante, le quali a loro volta lo cedono all'aria esterna. Questo continuo scambio termico impedisce al motore di surriscaldarsi, mantenendolo entro la sua temperatura operativa ideale. Le ventole intervengono quando questo scambio naturale non è più sufficiente, ad esempio a causa di basse velocità del veicolo o di temperature ambientali elevate, che rendono l'aria esterna meno efficace nel raffreddamento.
Sintomatologia e Prime Verifiche: Il Caso del Fiat Doblò a Metano
Un proprietario di un Fiat Doblò del 2008, alimentato a metano, ha riscontrato un problema specifico: quando il veicolo raggiunge la temperatura operativa, la ventola del radiatore non si avvia, causando un innalzamento della temperatura. Le prime verifiche hanno riguardato i fusibili, che sono stati controllati e sembrano essere in ordine. Inoltre, è stato alimentato direttamente il motorino della ventola, confermandone il corretto funzionamento. Questo esclude un guasto meccanico della ventola stessa o un problema di alimentazione elettrica diretta al motore.
Un elemento che ha destato perplessità è l'assenza di un sensore visibile sul radiatore che attivi la ventola. La domanda naturale è: dove è situato questo sensore? Inoltre, dato che entrambi i manicotti del radiatore risultano caldi, si presume che il termostato funzioni correttamente, escludendo un suo guasto come causa primaria del problema.
La Diagnosi del Problema: Sensori, Centraline e Schemi Elettrici
Per affrontare questo tipo di problema, è fondamentale comprendere come il sistema di raffreddamento viene gestito elettronicamente. La centralina motore (ECU) è l'organo decisionale principale per l'attivazione della ventola in base alla temperatura del liquido di raffreddamento.
Una prima e fondamentale prova diagnostica consiste nello scollegare il connettore del sensore di temperatura del motore. In un sistema funzionante, scollegare questo sensore dovrebbe indurre la centralina a ritenere che il motore sia in una condizione di surriscaldamento critico, attivando così la ventola alla massima velocità. Se la ventola non si avvia nemmeno in questa condizione, il problema risiede altrove e non nel sensore di temperatura stesso.
Un'altra verifica cruciale, da effettuare preferibilmente con uno strumento di diagnosi, è la valutazione della plausibilità del valore di temperatura restituito dal sensore. La centralina motore si basa esclusivamente su questo dato per decidere quando attivare il sistema di raffreddamento. Se il sensore fornisce letture errate o incoerenti, la centralina potrebbe non ricevere il segnale corretto per attivare la ventola.
È importante distinguere l'attivazione della ventola comandata dalla centralina motore (basata sulla temperatura del liquido) dall'attivazione comandata dal sistema di climatizzazione. Quest'ultima è generalmente basata sulla pressione del refrigerante nel circuito dell'aria condizionata. In un impianto di climatizzazione funzionante, la ventola dovrebbe avviarsi pochi secondi dopo l'attivazione del climatizzatore, anche a temperature ambiente non particolarmente elevate, per favorire lo scambio termico sul condensatore.
Nel caso specifico del Doblò del 2008, il proprietario ha notato che la spia MIL (Malfunction Indicator Lamp) si è accesa quando ha scollegato il sensore di temperatura del motore, per poi spegnersi una volta ripristinato il contatto. Questo comportamento è attendibile: la centralina registra un errore dovuto alla disconnessione del sensore, ma una volta che il sensore viene ricollegato e rileva valori plausibili (anche se errati), l'errore temporaneo viene cancellato e la spia si spegne. L'assenza di attivazione della ventola durante questo test indica che il problema non è legato a un semplice malfunzionamento del sensore di temperatura, ma a un problema più profondo nel circuito di comando della ventola.
La Posizione della Centralina e dei Fusibili: Un Approfondimento per Fiat Doblò
Per una corretta diagnosi, è essenziale conoscere la disposizione delle scatole dei fusibili e delle centraline. La Fiat Doblò ha subito modifiche significative nel corso delle sue generazioni. La seconda generazione, con codice carrozzeria 263, lanciata nel 2009 e sottoposta a restyling nel 2015, presenta una differente configurazione dei componenti elettrici rispetto ai modelli precedenti.
Per i modelli degli anni di costruzione 2015-2020 (Tipo 1), la scatola dei fusibili principale si trova all'interno dell'abitacolo, sul lato del conducente, dietro una copertura protettiva. Questa scatola contiene numerosi fusibili che alimentano diverse funzioni, tra cui:
- Alzacristalli elettrici
- Accendisigari e prese da 12V
- Illuminazione interna e del bagagliaio
- Cruscotto e strumentazione
- Airbag
- Sistemi di assistenza alla guida (es. sensore pioggia, sistema di controllo pressione pneumatici)
- Centraline varie (es. centralina di parcheggio, sistema Blue&MeTM)
Per i modelli degli anni di costruzione 2009-2014 (Tipo 2), la disposizione della scatola dei fusibili nell'abitacolo è simile, ma alcuni numeri e descrizioni dei fusibili possono variare leggermente.
La scatola dei fusibili nel vano motore è situata vicino alla batteria. Per accedervi, è necessario rimuovere un coperchio di protezione, solitamente fissato tramite clip o ganci. Questa scatola è di particolare interesse per il problema della ventola di raffreddamento, in quanto ospita i fusibili e i relè dedicati.
Tra i fusibili più rilevanti nel vano motore, troviamo:
- F06: Ventola radiatore (bassa velocità) - 30A
- F07: Ventola radiatore (alta velocità, 187/300/350 W) - 40A
- F07: Ventola radiatore (alta velocità, 500 W) - 60A (l'amperaggio può variare a seconda della potenza della ventola installata)
Questi fusibili sono direttamente collegati all'alimentazione della ventola. Un fusibile bruciato in questa posizione è una causa comune di mancato funzionamento della ventola.
Oltre ai fusibili, i relè giocano un ruolo cruciale nell'attivazione della ventola. I relè sono interruttori elettromeccanici che utilizzano un segnale di bassa corrente per controllare un circuito ad alta corrente, come quello della ventola del radiatore. Nel vano motore della Fiat Doblò, i relè pertinenti per il sistema di raffreddamento includono:
- R2: Ventilatore di raffreddamento, alta velocità
- R5: Ventilatore di raffreddamento, bassa velocità
Questi relè sono solitamente alloggiati nella stessa scatola dei fusibili nel vano motore o in una scatola dedicata nelle vicinanze. Un relè difettoso, che non si attiva o rimane bloccato in posizione, può impedire il corretto funzionamento della ventola.
Identificare il Sensore di Temperatura del Liquido Refrigerante
Il sensore di temperatura del liquido refrigerante (ECT - Engine Coolant Temperature sensor) è il componente chiave che comunica alla centralina motore la temperatura del motore. La sua posizione esatta può variare leggermente a seconda del motore specifico montato sul Fiat Doblò. Tuttavia, nella maggior parte dei casi, questo sensore è avvitato nel blocco motore o nel collettore di aspirazione, in una posizione che garantisce un contatto diretto con il liquido di raffreddamento.
È importante non confondere il sensore di temperatura del liquido refrigerante con il termocontatto della ventola, che in alcuni veicoli più datati poteva essere montato direttamente sul radiatore. Nei sistemi di gestione elettronica moderni, come quello della Fiat Doblò, la gestione della ventola è centralizzata e si basa principalmente sulle informazioni fornite dal sensore ECT.
Nei modelli più recenti, è possibile che ci siano anche sensori aggiuntivi che monitorano la temperatura del liquido in punti diversi del sistema, ma il sensore ECT primario è quello che influenza direttamente l'attivazione della ventola di raffreddamento principale.
Approfondimento sui Guasti Comuni e Soluzioni Alternative
Quando la ventola del radiatore non funziona, oltre ai fusibili e ai relè, è necessario considerare altri possibili punti di guasto:
Cablaggio danneggiato: I fili che collegano il sensore di temperatura, la centralina motore, i fusibili, i relè e la ventola possono subire danni a causa di usura, vibrazioni, corrosione o agenti esterni. Ispezionare attentamente il cablaggio per eventuali segni di danneggiamento è un passaggio diagnostico fondamentale.
Problemi alla centralina motore (ECU): Sebbene meno comune, un malfunzionamento della centralina motore stessa può impedire l'attivazione della ventola. Questo tipo di guasto richiede una diagnosi elettronica approfondita e, in molti casi, la sostituzione della centralina.
Resistenza della ventola: Alcune ventole sono dotate di una resistenza che permette di regolarne la velocità. Se questa resistenza si guasta, la ventola potrebbe funzionare solo a una velocità (solitamente alta) o non funzionare affatto. Tuttavia, nel caso di un Doblò del 2008, è più probabile che la ventola sia gestita direttamente dalla centralina tramite segnali PWM (Pulse Width Modulation) o tramite relè a più velocità.
Blocco meccanico della ventola: Sebbene il motorino della ventola sia stato testato e funzioni, è possibile che il gruppo ventola sia bloccato meccanicamente da detriti, ghiaccio o altri ostacoli. Questo può impedire la rotazione e causare il bruciamento del fusibile o il surriscaldamento del motorino.
Problemi al sistema di climatizzazione (per attivazione da A/C): Se la ventola non si attiva nemmeno quando si accende il climatizzatore, potrebbe esserci un problema nel circuito di attivazione legato all'aria condizionata, come un sensore di pressione difettoso o un problema al comando del climatizzatore.
Soluzioni specifiche per il problema del Doblò a metano:
Dato che il veicolo è alimentato a metano, è utile considerare se ci siano specificità legate a questo tipo di alimentazione. In generale, il sistema di raffreddamento è indipendente dal tipo di carburante, ma è possibile che l'installazione dell'impianto a metano abbia comportato modifiche al cablaggio o all'installazione di componenti aggiuntivi che potrebbero interferire con il sistema di raffreddamento standard.
Sostituire la ventola di raffreddamento del motore | I consigli di AUTODOC
Un'ipotesi da considerare, soprattutto in casi di surriscaldamento, è che la rigenerazione del filtro antiparticolato (se presente sul modello, anche se meno comune su quelli più datati) possa aver causato un aumento della temperatura del motore, portando la ventola a rimanere accesa anche a motore spento per dissipare il calore residuo. Questo è un comportamento normale in determinate condizioni. Tuttavia, se la ventola non si accende affatto quando necessario, il problema è distinto.
Considerazioni sulla Seconda Generazione della Fiat Doblò e Modelli Successivi
Come menzionato, la seconda generazione della Fiat Doblò (2009-2014) e il suo successivo restyling (dal 2015 in poi) hanno introdotto modifiche significative ai componenti elettrici. Questo significa che i dettagli specifici sui fusibili e sulle posizioni delle centraline possono variare.
Per i modelli più recenti (2015-2020), l'elenco dei fusibili fornito include voci specifiche come:
- F49: Alimentazione elettrica per l'illuminazione del pannello di comando, centralina di parcheggio, sistema di controllo della pressione dei pneumatici, motore elettrico per gli specchietti esterni, sensore pioggia, centralina per l'azionamento elettrico superiore, presa per il sistema di infotainment My-port (5A).
Questo dimostra la crescente complessità dei sistemi elettrici nei veicoli moderni, dove un singolo fusibile può alimentare diverse funzioni, rendendo la diagnosi più articolata.
Per quanto riguarda la ventola, i fusibili F06 (30A) e F07 (40A o 60A) nel vano motore sono quelli a cui prestare maggiore attenzione. Se questi fusibili sono integri, il problema risiede probabilmente nei relè (R2 e R5) o nel cablaggio che collega questi componenti alla centralina motore e alla ventola.
Procedura Diagnostica Consigliata
Per un proprietario di Fiat Doblò che riscontra questo problema, si consiglia la seguente procedura diagnostica:
Verifica visiva dei fusibili: Controllare attentamente i fusibili F06 e F07 nella scatola dei fusibili nel vano motore. Se un fusibile è bruciato, sostituirlo con uno dello stesso amperaggio. Se il nuovo fusibile si brucia immediatamente, c'è un cortocircuito nel circuito della ventola.
Test del relè della ventola: Identificare i relè R2 e R5. È possibile provare a scambiarli con relè di funzioni simili e di uguale amperaggio (se disponibili) per vedere se il problema si sposta. In alternativa, è possibile rimuovere il relè e controllare la continuità dei contatti e il funzionamento della bobina (con un multimetro).
Test del sensore di temperatura: Come descritto in precedenza, scollegare il connettore del sensore di temperatura del motore. La ventola dovrebbe avviarsi alla massima velocità. Se non lo fa, il problema è a monte del sensore.
Verifica del segnale alla ventola: Con un multimetro, verificare se arriva corrente alla ventola quando il motore raggiunge la temperatura operativa o quando si esegue il test del sensore scollegato. Se la corrente arriva alla ventola ma questa non gira, il motorino della ventola è guasto (contrariamente a quanto verificato inizialmente) o c'è un problema nel cablaggio specifico della ventola.
Diagnosi elettronica: Se i passaggi precedenti non risolvono il problema, è consigliabile rivolgersi a un'officina specializzata per una diagnosi elettronica completa. Questo permetterà di leggere eventuali codici di errore memorizzati nella centralina motore e di analizzare i dati in tempo reale provenienti dai sensori, inclusa la temperatura del liquido di raffreddamento.
La posizione della centralina che gestisce la ventola è, in ultima analisi, la centralina motore (ECU). I componenti fisici di controllo e protezione (fusibili e relè) si trovano nel vano motore e, per alcuni circuiti ausiliari, nell'abitacolo. Una comprensione approfondita degli schemi elettrici specifici del modello e dell'anno di produzione del Fiat Doblò è fondamentale per una diagnosi accurata e per risolvere efficacemente il problema della mancata attivazione della ventola del radiatore.
