Freno di Stazionamento Elettronico Renault in Panne: Cause e Soluzioni

Nelle automobili moderne, il freno di stazionamento, un tempo semplice meccanismo a leva, si è evoluto in un sistema elettronico sofisticato, diventando un elemento distintivo e funzionale in molti veicoli, inclusi i modelli Renault. Questa trasformazione, pur offrendo vantaggi in termini di stile, comfort e funzionalità, introduce anche nuove complessità e potenziali problemi, spesso di natura elettronica. Comprendere le cause e le soluzioni dei guasti al freno di stazionamento elettronico è fondamentale per i proprietari di veicoli moderni, specialmente per quelli dotati di questa tecnologia.

Il Freno di Stazionamento: Da Leva a Pulsante

Il freno di stazionamento, comunemente conosciuto come "freno a mano", è un comando a disposizione del conducente di un'automobile e ha come scopo primario quello di bloccare il veicolo quando è parcheggiato. Soprattutto in situazioni di pendenza, il freno di stazionamento si rivela fondamentale, perché impedisce alla vettura di scendere senza controllo. Il freno a mano viene usato dai guidatori meno esperti anche in situazioni di marcia, quando c'è una situazione di traffico in salita e non si riesce ancora a gestire al meglio il giusto equilibrio tra il pedale della frizione e quello dell'acceleratore, per tenere ferma l'auto in pendenza e quindi partire in maniera più facile.

Il meccanismo che c'è dietro al freno a mano tradizionale è molto elementare: alzando la leva, si tirano delle funi di acciaio collegate ai freni delle ruote su cui è montato il sistema di stazionamento (solitamente è sull'asse posteriore). Tirando la leva del freno di stazionamento nella classica tipologia “a mano”, infatti, ciò che accade è la messa in tensione di cavi d'acciaio, che intervengono in modo meccanico sui freni posteriori (o anteriori). Tanto più si solleva la leva, tanto più l'azione del freno si intensifica.

Negli ultimi anni, c'è da registrare una grossa novità: il freno a mano elettrico (o elettronico). Introdotto inizialmente sulle auto sportive e su quelle di lusso, si è diffuso ormai in tutti i segmenti. In pratica, la classica leva del cambio viene sostituita da una pulsantiera, sulla quale l'utente dovrà premere ogni volta che vorrà attivare e disattivare il freno a mano. La nascita del freno a mano elettrico è frutto della mente di molti designer, che hanno scelto di eliminare la vecchia e obsoleta leva in nome dello stile e del buon gusto. Il freno di stazionamento elettrico si aziona in modo semplice. Si preme a fondo il pedale del freno e poi si alza leggermente l'interruttore di comando verso di sé. Praticamente si usa un solo dito invece della mano e della forza come accadeva per il freno a mano a leva. Per disarmarlo sarà sufficiente premere a fondo il pedale del freno e premere l'interruttore di comando verso il basso.

Tipologie di Freno di Stazionamento Elettronico

Quasi tutti i freni a mano elettronici hanno inclusa la funzione Hill Holder, che tiene la vettura ferma nelle situazioni di traffico senza dover premere il freno. Molti modelli comprendono la comoda e sicura funzione di Auto-hold che mantiene l'auto frenata quando si è fermi o in salita.

Esistono principalmente due tipologie di freni a mano elettronici:

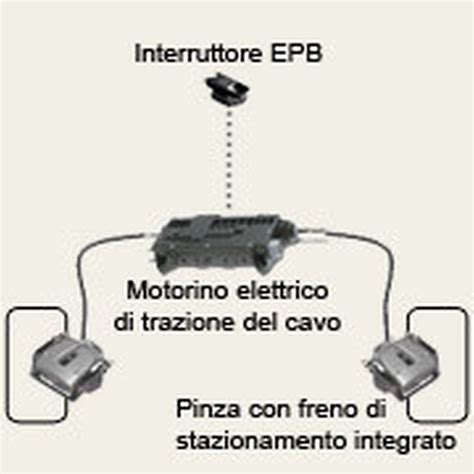

1. Freno a mano elettronico con funi: Alcuni freni a mano elettronici mutuano il meccanismo tradizionale: premendo il tasto, sono azionate le solite funi che bloccano le ruote posteriori con le ganasce o le pinze. L'unica differenza è data da un motorino, che sostituisce il movimento della leva. Si tratta di un ibrido con il freno a mano classico, dal momento che nei dischi posteriori sono integrate le funi che fanno entrare in azione le ganasce. Le funi vengono tirate dal motorino elettrico, che rimpiazza la leva ad azionamento manuale.
2. Freno a mano elettronico integrato nelle pinze: Altri freni a mano elettronici, invece, fanno a meno delle funi e montano i motorini direttamente in corrispondenza delle ganasce/pinze sulle ruote motrici. Ogni motorino, una volta attivato il freno a mano, spinge la ganascia in modo da bloccare le ruote. Alcuni modelli hanno addirittura quattro motorini, uno per ruota, e assicurano maggior sicurezza. In questo caso, la forza frenante è superiore a quella che caratterizza il freno di stazionamento tradizionale.

La centralina di gestione del sistema è integrata e in comunicazione con gli altri impianti di bordo. In questo modo consente di ottenere diverse comode funzioni, come l'assistenza in partenza in salita.

Problemi Comuni e Specificità Renault

La gestione del freno di stazionamento elettronico, rispetto al vecchio sistema meccanico, è ancora complessa. Con il vecchio sistema, il più delle volte, poteva essere sistemato anche in autonomia: bastava il garage libero, una chiave inglese e un po' di pazienza. Con i freni di stazionamento elettronici, invece, in caso di guasto si è costretti a chiamare il meccanico e recarsi in un centro autorizzato, con la conseguente spesa di riparazione. Questo è il problema più grande di tutti.

Difetti Strutturali e di Usura

Il grande difetto del freno di stazionamento a mano è che, con il tempo, la fune collegata al sistema frenante sull'asse su cui è montato il sistema (quasi sempre sulle ruote posteriori, raramente sull'asse anteriore) si allenta. Occorre portare periodicamente la vettura dal meccanico per far stringere il cavo e riportare il freno a mano all'efficienza tradizionale, un'operazione nota come registrazione del freno a mano. La nascita del freno a mano elettrico era in parte dovuta proprio a questo motivo, ma nei modelli in cui è rimasta la fune, ovviamente non si è risolto granché. Anzi, in alcuni casi la situazione è perfino peggiorata: questo sistema è soggetto ad usura fisica e temporale. Con il passare del tempo infatti le funi si deteriorano e ciò si traduce in un calo del rendimento, proprio come succede con il freno a mano classico.

Problemi legati al Freddo e all'Umidità

Nei periodi di grande freddo, il freno a mano si blocca e non risponde più ai solleciti del motorino. Per risolvere il problema, il più delle volte, occorre l'intervento di tecnici specializzati.

Per quanto riguarda i modelli Renault, come la Megane Scenic 1900 tdi del 2003, si sono riscontrati casi in cui la vettura prima non faceva inserire il freno a mano, poi dopo una sosta si bloccava la vettura e non si poteva più spostare. Anche la Renault Megane con freno di stazionamento elettronico può presentare un guasto persistente: il freno non si inserisce, compare un messaggio di errore e una spia di avvertimento e, in alcuni casi, una ruota posteriore rimane bloccata casualmente per ore prima di rilasciarsi.

Un problema frequente, soprattutto su Scenic, riguarda le infiltrazioni d'acqua. Se i cassettini sotto i piedi sono pieni d'acqua, si è avuta una grossa infiltrazione dovuta ad un difetto strutturale della Scenic. L'acqua entra dalla bocchetta della ventola che si trova praticamente dietro lo sterzo sotto il parabrezza e da lì si infiltra nel doppio fondo della macchina. Sotto il sedile guidatore c'è un connettore che rimane a contatto con l'acqua e quindi i contatti si ossidano e a volte si staccano i fili. Questo può causare malfunzionamenti al freno di stazionamento elettronico.

Componenti Elettronici Difettosi

Le possibili cause discusse includono un motore elettrico difettoso nella pinza del freno, un interruttore del freno difettoso o un modulo di controllo del freno di stazionamento guasto.

In alcuni casi, la spia del freno di stazionamento lampeggia in modo anomalo. Se la spia rossa del freno di stazionamento lampeggia potrebbe non essere azionato bene il freno rendendo la sosta non sicura. Se la spia rimane lampeggiante il problema richiede controllo e riparazione. È opportuno non utilizzare la vettura e chiamare subito il meccanico di fiducia.

Si può verificare che il motorino del freno di stazionamento si blocchi definitivamente. In un caso, un elettrauto ha detto che è da cambiare il motorino, oppure si può cercare una scatola dal demolitore. Se il motorino viene staccato e si danno 12V, e il motore gira perfettamente sia avanti che indietro, il problema potrebbe non essere nel motorino stesso ma nella sua alimentazione o nel controllo. Un vecchio motorino aveva fatto cortocircuito, proprio morto. Anche i fili che alimentavano il motore possono avere la guaina secca e sbriciolarsi come un biscotto, rendendo necessaria la loro sostituzione.

Problemi ai mosfet sono stati riscontrati. Ad esempio, il Mosfet Nr 2, provandolo da scollegato, sembra a posto, mentre il Nr 1 era in corto. È fondamentale reperire il datasheet dei mosfet per identificarli correttamente.

Diagnosi e Ricerca del Guasto

La diagnosi dei problemi al freno di stazionamento elettronico può essere complessa. Un meccanico che ha collegato la diagnosi (generica) ha riscontrato che il freno di stazionamento non si vede, non risponde, non dà udienza. Come se non venisse riconosciuto. Questo potrebbe essere causato da un reset eccessivo su DDT4ALL o da un problema di configurazione.

I DTC (Diagnostic Trouble Codes) possono fornire indicazioni preziose. Ad esempio, un DTC [516f] Mode-Desserrage de secours con Panne_presente: 1 [0x1] e Status DTC: [a6] Unité de freinage déverrouillée - P indica che l'unità di frenata è sbloccata. Un errore iniziale [50c0] Alim-Sous tension (1531) Accensione con Status DTC: [48] En dessous du seuil mini - M (Sotto la soglia minima) suggerisce che all'accensione dell'auto non arrivasse corrente, come se ci fosse un contatto instabile verso l'UCH (centralina interna) e/o il TBD (centralina cruscotto).

È possibile che un relè sotto al sedile lato guida, che aveva una resistenza quasi nulla come se fosse in corto, possa essere la causa. La sua prova da smontato ha fatto saltare un fusibile da 5A.

Alcuni problemi possono derivare dal sensore che disinserisce il freno, che potrebbe avere qualche problema di taratura. Potrebbe essere un piccolo sbalzo del numero di giri motore che con il convertitore di coppia, vorrebbe dire "partenza".

In una Megane, un sensore sotto al pedale del freno ha causato il blocco del freno di stazionamento e la spia di anomalia. Anche il sensore del cambio che rileva la posizione folle può essere una causa. Per verificare, al mattino, si può inserire la marcia e premere il freno: se esce un avviso, funziona correttamente; se non dà nessun avviso e comincia ad avviare, c'è qualcosa che non va.

Le infiltrazioni d'acqua sui connettori sotto al sedile del guidatore possono portare all'ossidazione dei contatti e allo stacco dei fili, causando malfunzionamenti.

Soluzioni e Riparazioni

La riparazione del freno di stazionamento elettronico è spesso un compito per professionisti. La sola sostituzione delle pastiglie dei freni, per esempio, necessita il ricorso allo strumento diagnostico che serve a far aprire la pinza.

Interventi Specifici

• Sostituzione del motorino: Se la diagnosi punta al motore della pinza, è necessario sostituirlo. Si può cercare una scatola dal demolitore o acquistare un ricambio, prestando attenzione alla compatibilità, verificando il numero di denti. Prima di montarlo, è consigliabile provare il motorino da staccato, alimentandolo a 12V.
• Riposizionamento del perno e del fermo: In un caso, si è notato un perno con un fermo, tipo seiger, staccato all'interno della scatola del freno di stazionamento. Il perno rientrava ed usciva semplicemente inclinando tutta la scatola. Il riposizionamento del perno e del fermo ha risolto il problema.
• Verifica e sostituzione dei cavi: Se i cavi che alimentavano il motore hanno la guaina secca e si sbriciolano, è indispensabile sostituirli.
• Verifica e riposizionamento dell'aggancio al sensore di forza: Se il freno fa un rumore forte come di sgranamento, potrebbe essere che non rimanga agganciato al sensore di presa. Il contenitore della vite senza fine potrebbe essere a fine corsa in allentamento. È possibile staccare il cavo rosso di alimentazione del motorino, dare 12V al motorino per provarlo avanti e indietro, e riposizionare l'aggancio al sensore di forza. Spruzzare disossidante nella spina del sensore, se appare lenta, può aiutare.
• Controllo delle connessioni elettriche: È fondamentale verificare le connessioni elettriche con il motore per assicurarsi che sia alimentato correttamente.
• Modalità service e rilascio di emergenza: Se il freno elettrico non si sblocca, si può ricorrere alla maniglia di soccorso. Per ripristinarlo, può essere sufficiente entrare in modalità service e tirare la leva sotto al volante di rilascio.
• Disabilitazione e bypass (soluzione temporanea): In un caso di estrema frustrazione, il proprietario ha spento il freno elettrico togliendo il fusibile sotto al sedile, disabilitandolo nella centralina di bordo. Ha poi messo un pulsante invertitore sotto al sedile lato guida che prende corrente da sotto al sedile e, con due fili, la manda direttamente al motorino del freno elettrico (tirando in su in un verso che tira il freno, tirando in giù lo rilascia), come succede per i motorini degli alzacristalli. Un tecnico della revisione ha detto che per lui non c'è problema, ma questa è una soluzione "fai da te" estrema.
• Manutenzione preventiva: Come tutti i componenti di un'auto, anche il freno di stazionamento elettrico è soggetto ad usura e richiede controlli periodici e manutenzione. Questi interventi non possono essere dei "fai da te". È indispensabile, invece, rivolgersi sempre ad un professionista. I tecnici verificano in modo minuzioso il corretto funzionamento del freno di stazionamento elettrico, ne verificano i comandi, le pressioni di esercizio e il movimento dei motorini attuatori. Ci si assicura che tutto funzioni sempre alla perfezione.

L'Elettronica e l'Aftermarket

In un mondo in cui la tecnologia è entrata prepotentemente anche negli abitacoli, il freno a mano con la tradizionale leva resiste strenuamente. Sempre più Case automobilistiche sono ormai orientate alla variante elettronica, ma la realtà è che la gestione di quest'ultimi modelli è ancora complessa.

Le considerazioni fatte sopra sull'eccesso di elettronica sono le stesse che molti si fanno: ormai una casa automobilistica non guadagna più tanto nel vendere un mezzo, ma punta a guadagnare su assistenza, pezzi e logica "sostituzione" del mezzo che altrimenti durerebbe a vita. Da un punto di vista meccanico, le auto moderne da una decina d'anni a questa parte hanno davvero raggiunto un grande livello che peraltro dura nel tempo. Viene il sospetto che l'unico modo che avevano le case automobilistiche per farti sostituire l'auto, oltre agli accordi con gli stati per i vari step-circolazione-inquinamento, fosse proprio l'inventare qualche inghippo che facesse dannare la gente come l'elettronica laddove nemmeno servirebbe.

L'automobilista medio moderno, con questi mezzi, ha un'ignoranza sul funzionamento e risoluzione di eventuali problemi su un'auto equiparabile a quello di una "signorina" d'altri tempi. Ma anche questo evidentemente è voluto.

Per quanto riguarda l'aftermarket, il settore è in continua evoluzione, offrendo soluzioni e ricambi per la manutenzione e la riparazione di questi sistemi complessi. Tuttavia, la scelta di componenti compatibili e di qualità è fondamentale per garantire la sicurezza e l'affidabilità del veicolo.
