La Toyota Yaris Ibrida, con il suo sofisticato sistema frenante VSC (Vehicle Stability Control) e la gestione integrata della propulsione ibrida, presenta un'architettura tecnologica avanzata che richiede procedure specifiche per la manutenzione e la calibrazione. Questo articolo si propone di fornire una guida dettagliata, focalizzandosi sulle procedure di reset e calibrazione manuale del sistema, senza la necessità di strumenti diagnostici specializzati. Queste operazioni sono fondamentali per garantire il corretto funzionamento del sistema ABS - ESP e, in generale, per mantenere l'efficienza e la sicurezza del veicolo.
Il Sistema Frenante VSC: Un Approccio Non Convenzionale nella Yaris Ibrida
La versione ibrida della celebre Toyota Yaris si distingue per l'adozione di un sistema frenante non convenzionale, denominato VSC, acronimo di Vehicle Stability Control. La centralina VSC, conosciuta anche come Centralina di Controllo Slittamento, gioca un ruolo cruciale nel supportare il conducente in situazioni di guida potenzialmente pericolose, contribuendo in modo significativo alla sicurezza attiva del veicolo.
Per raggiungere questo obiettivo, la centralina VSC monitora costantemente le condizioni di guida del veicolo. Questo monitoraggio avviene attraverso l'analisi dei segnali ricevuti da una rete di sensori distribuiti strategicamente. Inoltre, la centralina opera in stretta collaborazione con altre unità di controllo fondamentali per il funzionamento del sistema ibrido: la Centralina Gestione del Sistema Ibrido (THS II) e la Centralina del Servosterzo Elettrico (EPS).
L'interazione tra queste centraline permette di eseguire diverse funzioni vitali:
- Calcolo della Forza Frenante Richiesta: La centralina VSC determina la quantità di forza frenante necessaria in base alle condizioni di guida rilevate e alle intenzioni del conducente.
- Controllo dell'Attuatore dei Freni: Una volta determinata la forza frenante, la centralina invia comandi all'attuatore dei freni per implementare la frenata.
- Gestione della Pressione dell'Accumulatore: La centralina controlla l'attuatore dei freni per regolare la pressione all'interno dell'accumulatore di pressione. Questo è un passaggio chiave per modulare la forza frenante in modo preciso. Il segnale del sensore di pressione dell'accumulatore, installato nell'attuatore freni, è fondamentale per questo controllo.
Posizionamento della Centralina VSC nella Toyota Yaris Ibrida

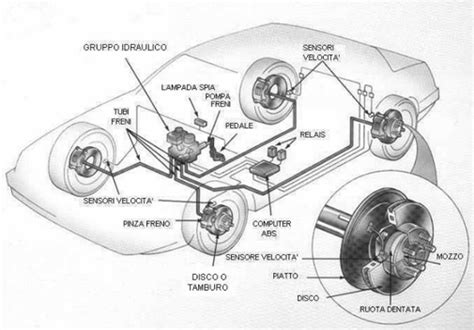

La centralina VSC nella Toyota Yaris Ibrida è strategicamente posizionata dietro il recipiente del liquido freni. Per accedervi, è necessario rimuovere il Gruppo inverter/converter. Questa collocazione, sebbene non immediata, è pensata per ottimizzare il cablaggio e l'integrazione con gli altri componenti del sistema frenante e ibrido.
Il sistema in questione è composto da due elementi principali: un attuatore freni, dotato di un accumulatore di pressione, e un complessivo pompa del servofreno. È importante notare che, in questo sistema, il servofreno convenzionale è stato sostituito da un servofreno idraulico.
La pressione effettiva utilizzata per il controllo della frenata viene ottenuta attraverso la regolazione della pressione del fluido proveniente dal complessivo pompa del servofreno. Questa pressione controllata agisce sui cilindretti delle pinze freno, attivando così la frenata.
Un aspetto cruciale della progettazione del sistema VSC è la sua capacità di garantire la forza frenante anche in caso di guasto. Se la ECU (Electronic Control Unit) di controllo slittamento rileva un malfunzionamento all'interno del sistema, la forza frenante può comunque essere assicurata. Questo avviene grazie all'applicazione del freno con la pressione del fluido che viene incrementata dal servofreno elettroidraulico, un meccanismo di sicurezza di riserva.
Il Sistema VSC e la Frenata Rigenerativa nella Toyota Yaris Ibrida
Una delle caratteristiche distintive della Toyota Yaris Ibrida, e di qualsiasi veicolo ibrido, è la presenza della frenata rigenerativa. Il sistema VSC è specificamente progettato per integrare questa modalità di frenata con il sistema frenante idraulico tradizionale.
La frenata rigenerativa è un processo attraverso il quale l'energia cinetica del veicolo viene recuperata e convertita in energia elettrica. Questo avviene quando il motore elettrico di trazione, indicato come MG (Motor Generator), viene commutato in modalità generatore dalla centralina del sistema THS (Toyota Hybrid System).
Il motore elettrico di trazione MG è un componente integrato nella trasmissione del veicolo, capace di operare sia come motore per la propulsione, sia come generatore per il recupero di energia. Maggiore è l'amperaggio generato durante questa fase, maggiore sarà la forza resistente esercitata sul veicolo e, di conseguenza, più efficace sarà la frenata rigenerativa. L'amperaggio generato corrisponde, in sostanza, all'amperaggio utilizzato per la carica della batteria ibrida.
Le ruote motrici del veicolo e l'MG sono collegate meccanicamente. Questo collegamento fisico è fondamentale: quando le ruote motrici fanno ruotare l'MG, questo inizia a funzionare come un generatore. L'energia generata in questa fase viene quindi trasmessa alle ruote motrici sotto forma di forza frenante.
La gestione di questa forza frenante rigenerativa è affidata al sistema ibrido, che controlla la generazione di elettricità in base ai segnali provenienti dalla ECU di controllo slittamento. In pratica, la ECU di controllo slittamento "comunica" al sistema ibrido quanta frenata rigenerativa è richiesta, e il sistema ibrido regola la generazione di energia di conseguenza.
La forza frenante totale del veicolo è quindi una combinazione della frenata idraulica tradizionale e della frenata rigenerativa. La ripartizione tra queste due modalità di frenata varia dinamicamente in funzione di diversi parametri, tra cui la velocità del veicolo e il tempo, garantendo un'efficienza ottimale e una risposta di frenata fluida e progressiva.
Frenata Rigenerativa | PRO e CONTRO, FUNZIONAMENTO, CONSIGLI per l'USO
Reset Manuale della Toyota Yaris: Procedura Senza Strumenti Specifici
Sebbene il sistema VSC e i suoi componenti correlati siano tecnologicamente complessi, la Toyota Yaris offre la possibilità di eseguire alcune procedure di reset e apprendimento in maniera completamente manuale. Questo significa che, in determinate circostanze, non è strettamente necessario ricorrere a uno strumento di diagnosi, sia esso commerciale o originale, per effettuare queste operazioni.
Un esempio comune di operazione che potrebbe richiedere un reset manuale è la calibrazione del sensore di imbardata e accelerazione. Questo componente è di fondamentale importanza poiché rileva lo stato dinamico del veicolo, ovvero come si sta muovendo nello spazio tridimensionale. La calibrazione di questo sensore è essenziale per garantire che i sistemi di sicurezza attiva, come l'ESP, ricevano dati accurati.
La procedura di calibrazione di questo tipo di sensori generalmente consta di due passaggi principali:
- Cancellazione dei Dati di Taratura Precedenti: È necessario rimuovere o resettare i dati di calibrazione memorizzati in precedenza dal sensore.
- Taratura del Nuovo Punto di "Zero": Successivamente, si procede alla calibrazione del sensore per stabilire un nuovo punto di riferimento, o "zero", che rappresenti la posizione e l'orientamento neutri del veicolo.
Procedura di Reset Manuale Toyota Yaris: Un Tutorial Dettagliato
Per eseguire la procedura di reset manuale sulla tua Toyota Yaris, segui attentamente questi passaggi:
- Spegnimento del Veicolo: Porta su OFF il commutatore di accensione. Nelle versioni più recenti della Yaris, questo si traduce nell'azionare il pulsante STOP/START per spegnere il motore.
- Verifica Condizioni Preliminari: Assicurati che il volante sia perfettamente centrato. Controlla inoltre che la leva del cambio sia posizionata in "P" (Park), condizione indispensabile per la sicurezza e per il corretto svolgimento della procedura.
- Accensione del Veicolo: Posiziona il commutatore di accensione su ON. In questo caso, non avviare il motore, ma porta il quadro strumenti in modalità di accensione.
- Preparazione del Cavo di Collegamento: Utilizza un piccolo cavo elettrico adatto per creare ponticelli o bypass. Questo cavo dovrebbe essere dotato di piccoli morsetti o spine di collegamento che permettano di connettere facilmente i pin della presa di diagnosi.
- Intervento sulla Presa di Diagnosi: Localizza la presa di diagnosi OBD (On-Board Diagnostics) del veicolo. Collega e scollega i terminali 4 e 12 di questa presa di diagnosi per almeno 4 volte nell'arco di 8 secondi. Questa sequenza rapida di collegamenti e scollegamenti è il segnale per la centralina di avviare la modalità di cancellazione dati.
Posizionamento della Presa OBD sulla Toyota Yaris Ibrida

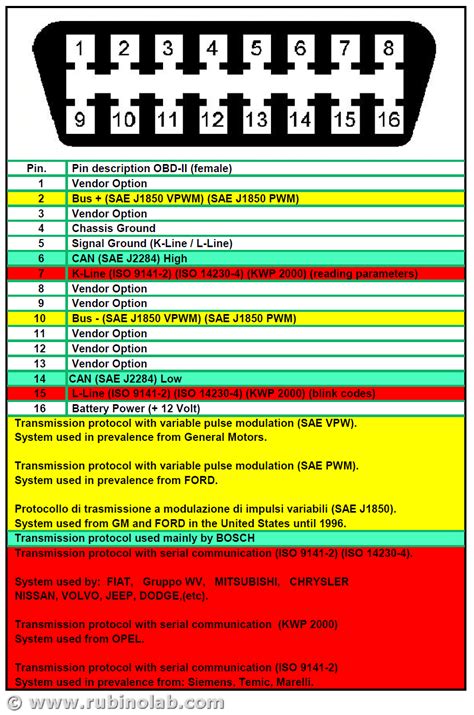

La presa OBD sulla Toyota Yaris Ibrida è generalmente situata nella parte inferiore dell'abitacolo. Per trovarla, dovrai guardare sopra la pedaliera, a fianco della leva di sganciamento del cofano motore. Si trova nella parte bassa a sinistra della plancia.
Durante la fase di reset, è fondamentale monitorare il quadro strumenti. Il sistema può indicare eventuali guasti o lo stato della procedura tramite un "codice lampeggio". In questa specifica fase di cancellazione, è importante verificare che sul quadro strumenti vengano visualizzati esclusivamente i seguenti codici:
- Codice 42: Relativo al sistema ABS.
- Codice 45: Relativo al sistema VSC (ESP).
- Codici 48, 66 o 95: Relativi al sistema di controllo ibrido.
La procedura di cancellazione dei dati di taratura si considera completata con lo spegnimento del quadro strumenti.
Comprensione dei Codici Diagnostici di Guasto sulla Toyota Yaris
La Toyota Yaris, come molti altri veicoli, utilizza un sistema di codici diagnostici di guasto per comunicare eventuali problemi al conducente o al tecnico. Questi codici vengono indicati attraverso il numero di lampeggi di una spia specifica sul quadro strumenti.
Ad esempio, se viene visualizzato il codice 21, questo non apparirà come un numero scritto, ma verrà rappresentato da una sequenza di lampeggi. Nello specifico, il codice 21 sarebbe indicato da due lampeggi consecutivi, seguiti da una pausa di circa 1,5 secondi, e infine da un ulteriore lampeggio. Questa modalità di comunicazione, sebbene non immediata, permette di identificare la natura generale del problema riscontrato dal sistema.
Procedura di Taratura Manuale sulla Toyota Yaris
Una volta completata la fase di cancellazione dei dati di taratura, è necessario procedere con la taratura vera e propria del sensore. Anche questa operazione può essere eseguita manualmente seguendo questi passaggi:
- Spegnimento del Veicolo: Come nella procedura di cancellazione, inizia portando su OFF il commutatore di accensione, ovvero premendo il pulsante STOP/START.
- Verifica Condizioni Preliminari: Assicurati nuovamente che il volante sia centrato e che la leva del cambio sia in posizione "P". Queste condizioni sono cruciali per una corretta taratura.
- Collegamento Fisso dei Terminali OBD: Ora, collega in maniera fissa, creando un corto circuito, i terminali 4 e 12 della presa di diagnosi. Questo collegamento permanente segnala alla centralina l'avvio della modalità di taratura.
- Accensione del Veicolo: Posiziona il commutatore di accensione su ON, portando il quadro strumenti in modalità di accensione, senza avviare il motore.
- Attesa e Osservazione: Dopo aver avviato la modalità di taratura, mantieni il veicolo completamente fermo. È fondamentale che il veicolo rimanga fermo per almeno 3 secondi su una superficie piana. Durante questo intervallo, osserva attentamente gli indicatori luminosi sul quadro strumenti. Dovresti notare che le spie di slittamento (ESP), di avvertenza ABS e di avvertenza freni (di colore giallo, indicante un guasto minore) si accendono per alcuni secondi. Successivamente, queste spie dovrebbero iniziare a lampeggiare in maniera continuativa. Questo lampeggio indica che il sistema sta eseguendo la taratura.
- Completamento della Procedura: La procedura di taratura si considera terminata con lo spegnimento del quadro strumenti.
È importante sottolineare che queste procedure manuali sono pensate per situazioni specifiche e dovrebbero essere eseguite con cautela. In caso di dubbi o se la procedura non dovesse avere successo, è sempre consigliabile rivolgersi a un'officina specializzata o a un tecnico qualificato. La corretta calibrazione dei sistemi di sicurezza attiva è fondamentale per la sicurezza del veicolo e dei suoi occupanti.
