Parcheggiare in sicurezza e senza stress è un obiettivo primario per ogni automobilista. Per i proprietari di Toyota Corolla prodotte tra il 2004 e il 2007, l'installazione di una telecamera di retromarcia originale rappresenta una soluzione efficace per migliorare la visibilità posteriore e prevenire incidenti. Questo articolo esplora in dettaglio le informazioni relative a questi kit, offrendo una guida completa che spazia dalla comprensione delle diverse opzioni disponibili fino ai passaggi pratici di installazione, il tutto pensato per essere accessibile sia a chi ha dimestichezza con il fai-da-te sia a chi cerca un upgrade tecnologico per la propria vettura.
La Funzionalità Essenziale: Visione Posteriore Ampliata
Il kit di parcheggio con specchietto retrovisore e telecamera è progettato per offrire un controllo completo della parte posteriore del veicolo, rendendo le manovre di parcheggio notevolmente più semplici. L'installazione di questo sistema è ideale per la prevenzione degli incidenti, poiché elimina i punti ciechi e fornisce un'immagine chiara di ciò che si trova dietro l'auto. Una caratteristica fondamentale di molti di questi kit è che il nuovo specchietto retrovisore con display integrato viene installato sopra quello originale, senza la necessità di rimuoverlo. La regolazione avviene tramite flange, garantendo un fissaggio sicuro e un posizionamento ottimale.
Installazione Fai-da-Te: Un Progetto Accessibile
Installare una telecamera di retromarcia nella propria Toyota Corolla (modelli dal 2004 al 2007) è un'operazione che, sebbene richieda pazienza e precisione, è perfettamente realizzabile nel proprio garage. Il tempo stimato per completare l'installazione è di almeno un paio d'ore.
Il primo passo fondamentale consiste nel verificare il corretto funzionamento di tutti i componenti del kit. Questo si ottiene collegando temporaneamente tutti i cavi e fornendo alimentazione ai terminali positivo e negativo del kit. Successivamente, si accende lo schermo integrato nello specchietto retrovisore. Se lo schermo non si accende, è probabile che i collegamenti non siano stati effettuati correttamente. In tal caso, è essenziale rivedere le istruzioni fornite con il kit e ripetere la procedura di collegamento.
Una volta accertato che l'intero sistema funzioni a dovere, si può procedere all'installazione definitiva. Lo specchietto retrovisore con display viene posizionato sopra quello originale e fissato tramite le apposite flange. Il cavo video e di alimentazione della telecamera viene poi fatto passare attraverso il montante anteriore o lungo il soffitto dell'auto, fino a raggiungere la zona del quadro strumenti o della console centrale, dove si trova una fonte di alimentazione positiva e negativa a bassa corrente. Il resto del cavo viene instradato verso la parte posteriore del veicolo.
Per installare la telecamera posteriore, è necessario rimuovere parzialmente il paraurti posteriore. La telecamera viene quindi alloggiata nella sua posizione designata, che spesso è la stessa della luce targa o in una posizione strategica che garantisca un'ampia visuale. Il cavo della telecamera viene fatto passare attraverso il veicolo per raggiungere il punto in cui è stato posizionato lo specchietto retrovisore. È cruciale collegare il cavo di alimentazione della telecamera alla luce di retromarcia. In questo modo, ogni volta che si inserisce la marcia indietro, la telecamera si attiverà automaticamente, inviando il segnale video allo schermo dello specchietto retrovisore.
Toyota Corolla Verso 2004 - 2009 Reversing Camera Installation
Le Diverse Opzioni di Kit: Trovare la Soluzione Perfetta
Il mercato offre una varietà di kit di telecamere di retromarcia, ognuno con caratteristiche e fasce di prezzo differenti, per soddisfare le esigenze di ogni utente:
Kit Screen Telecamera Posteriore + Economica: Questa è la soluzione più venduta, ideale per chi cerca un accessorio pratico ed economico per parcheggiare in modo sicuro. Sebbene la risoluzione sia inferiore rispetto ai modelli più avanzati, la qualità non è affatto scadente e garantisce un'utilità significativa.
Kit Screen Telecamera Posteriore + HD: Simile al modello economico, ma con una risoluzione dell'immagine migliorata. Se si è indecisi tra le varie opzioni, questo kit rappresenta un ottimo compromesso tra prestazioni e prezzo, offrendo un'esperienza visiva più nitida.
Kit Screen Telecamera Posteriore + AHD: Considerato il top di gamma per molti appassionati che desiderano la massima qualità visiva. Le telecamere AHD (Analog High Definition) offrono una risoluzione di 1280x720p, garantendo dettagli eccezionali e una percezione chiara di ogni minimo particolare. Per utilizzare queste telecamere, è necessario un monitor compatibile con supporto AHD, spesso disponibile nello stesso shop.
Kit Portamatrículas con Sensori e Telecamera + Specchio Retrovisore: Questo kit rappresenta un complemento ideale per chi desidera una protezione completa. Integra la telecamera di retromarcia nello specchietto retrovisore con i tradizionali sensori di parcheggio, il tutto integrato direttamente nel portatarga. Questa soluzione offre un livello di sicurezza elevato, combinando diverse tecnologie di assistenza al parcheggio.
Kit Display Auto Telecamera di Parcheggio+: Particolarmente apprezzato da chi utilizza furgoni o veicoli di grandi dimensioni, questo kit prevede un display separato dallo specchietto retrovisore. Questa configurazione offre una maggiore flessibilità di posizionamento dello schermo e può risultare più comoda per alcuni utenti. Indipendentemente dalla scelta, l'incremento della sicurezza è garantito, prevenendo danni accidentali durante le manovre.
Specifiche Tecniche Avanzate: AHD e Qualità Costruttiva
Le telecamere ad alta risoluzione AHD, con risoluzione 1280x720p, si distinguono per un'eccellente qualità dell'immagine grazie all'impiego di sensori di ultima generazione. Come accennato, la loro compatibilità è legata a monitor che supportano lo standard AHD. Molte di queste telecamere sono dotate di illuminazione supplementare a LED IR, con un filtro da 850 nm che ottimizza la ricezione della luce infrarossa, migliorando la visione notturna.

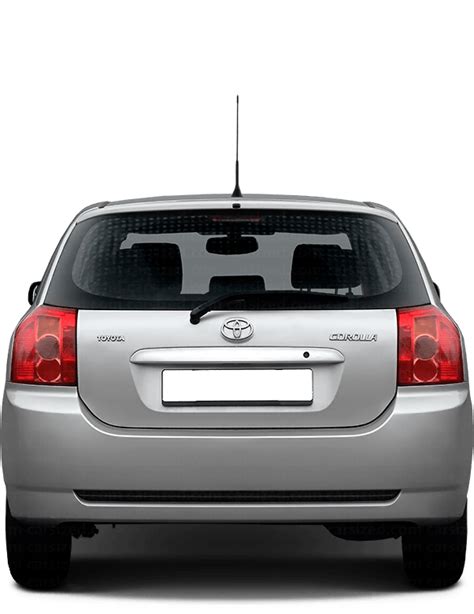

Per la Toyota Corolla (specificatamente i modelli E11 ed E12), esistono telecamere di retromarcia progettate per adattarsi perfettamente al posto della luce sopra la targa. L'installazione risulta semplice e non richiede modifiche invasive alla carrozzeria del veicolo. Il collegamento al monitor avviene seguendo un manuale d'istruzioni dettagliato ma di facile comprensione, solitamente incluso nella confezione.
Un elemento distintivo di molte telecamere moderne è il connettore MINI 4-PIN con un diametro ridotto (soli 6 mm). Questo design facilita notevolmente il passaggio del cavo all'interno della carrozzeria, semplificando ulteriormente l'installazione. La qualità dei cavi è un aspetto cruciale: cavi di bassa qualità possono infatti causare problemi di trasmissione del segnale, come sfarfallio, righe o disturbi sull'immagine. Le telecamere di retromarcia di qualità includono cavi schermati ad alta efficienza, progettati per garantire una trasmissione del segnale stabile anche su lunghe distanze.
Le linee di parcheggio sono una funzionalità di grande ausilio. Molte telecamere dispongono di linee statiche che aiutano a stimare la distanza dagli ostacoli. Per un comfort ancora maggiore, esistono modelli con linee guida dinamiche, che si adattano all'angolo di sterzata del veicolo, e illuminazione LED aggiuntiva per una visibilità ottimale in condizioni di scarsa illuminazione.
La telecamera è disponibile in due varianti principali di risoluzione: standard (SD) con 488p o alta risoluzione analogica (AHD) con 720p. È importante notare che la maggior parte delle autoradio Android moderne supporta nativamente le telecamere con risoluzione AHD.
L'obiettivo della telecamera, sia interno che esterno, è realizzato in vetro. Questo materiale garantisce una riproduzione fedele dell'immagine e offre una maggiore resistenza ai danni meccanici rispetto alla plastica.
Visione Notturna e Illuminazione Supplementare
La modalità notturna standard di queste telecamere è potenziata da un sensore sensibile e un'ottica di alta qualità. Per migliorare ulteriormente la visibilità in condizioni di buio, alcune telecamere sono equipaggiate con illuminazione LED aggiuntiva posizionata intorno all'obiettivo. Questa luce illumina efficacemente l'area circostante durante le manovre in retromarcia. Per chi necessita di una visibilità eccezionale anche in condizioni di luce estremamente bassa, le telecamere con illuminazione IR LED (infrarossi) rappresentano la soluzione ideale.
Monitor nello Specchietto Retrovisore: Integrazione e Versatilità
Lo specchietto retrovisore con display integrato da 4,3 pollici è una soluzione elegante e funzionale, compatibile con tutte le telecamere di retromarcia proposte. Questo tipo di monitor offre un display di alta qualità e dispone di ingressi video multipli, permettendo di collegare anche una seconda telecamera di retromarcia o un lettore DVD, ampliando così le funzionalità multimediali dell'auto.
Considerazioni sull'Installazione su Sistemi OEM
Per chi possiede un sistema di infotainment originale Toyota, come il navigatore B9004, l'integrazione di una telecamera di retromarcia può richiedere passaggi più specifici. L'accesso alle impostazioni tecniche del monitor, ad esempio, può essere attivato tenendo premuto il tasto "INFO" e alternando rapidamente le luci di posizione. All'interno di queste impostazioni, si possono trovare informazioni dettagliate e configurazioni relative alla gestione di una telecamera.
Le connessioni sul Radio-Navigatore B9004 avvengono tipicamente attraverso un connettore specifico (ad esempio, E54). I pin dedicati solitamente includono:
- Pin 22: Segnale Video (coassiale centrale).
- Pin 23: Massa Segnale Video (schermo coassiale).
- Pin 24: Alimentazione a 6V per la telecamera originale. Se la telecamera aftermarket non fornisce questa tensione, potrebbe essere necessario aggiungere un ponticello o un adattatore.
Le terminazioni del cavo coassiale vengono collegate ai pin appropriati del connettore, spesso seguendo uno schema che indica la posizione del segnale video positivo e della massa.
Sicurezza e Manutenzione
L'installazione di una telecamera di retromarcia non solo migliora la sicurezza durante le manovre, ma contribuisce anche a preservare l'integrità estetica del veicolo, prevenendo graffi e urti accidentali. La scelta di componenti di qualità, come cavi schermati e obiettivi in vetro, garantisce una durata nel tempo e prestazioni affidabili. La manutenzione è minima e si limita alla pulizia dell'obiettivo della telecamera.
Qualsiasi dubbio o necessità di chiarimento riguardante l'installazione o la scelta del kit più adatto è sempre consigliabile contattare il fornitore o un professionista del settore.
