Il motore Lombardini 530, un'unità motrice nota per la sua robustezza e diffusione in diverse applicazioni agricole e industriali, richiede una comprensione approfondita per garantire prestazioni ottimali e risolvere problematiche comuni. Questo articolo si propone di esplorare i vari aspetti legati alla revisione, in particolare focalizzandosi sull'iniettore, e di fornire informazioni utili per affrontare e risolvere i malfunzionamenti che possono presentarsi, basandosi su esperienze concrete e dati tecnici.
Il Cuore del Problema: Avviamento e Fumo Bianco con Gasolio Freddo
Uno dei scenari più critici che possono verificarsi dopo una revisione o nel corso dell'utilizzo di un motore Lombardini 530 (con una cilindrata di 359 cc) è l'impossibilità di avviamento, accompagnata dall'emissione di fumo bianco con un distintivo odore di gasolio freddo. Questo sintomo indica chiaramente che il carburante viene iniettato nel cilindro ma non viene correttamente combusto, suggerendo problemi legati alla fasatura, all'iniezione o alla compressione.
Nel caso in cui un motore, inizialmente fuso, sia stato portato alla rettifica per la sostituzione di componenti fondamentali come il cilindro, il pistone, le bronzine di banco e di piede di biella, e i paraoli, è plausibile che, nonostante le operazioni meccaniche, possano emergere difficoltà nell'iniezione e nella combustione. Dopo queste operazioni, il motore viene solitamente portato presso un pompista specializzato per la taratura dell'iniettore, un passaggio cruciale per ripristinare il corretto funzionamento.
Se, dopo aver eseguito queste procedure, alla messa in moto esce fumo bianco di carburante e il motore non parte, l'odore di nafta fredda è un segnale inequivocabile che il gasolio viene spruzzato ma non brucia. Questo può essere dovuto a una serie di fattori interconnessi, che richiedono un'analisi sistematica.
L'Importanza della Fase Corretta e della Guarnizione
Un aspetto fondamentale per il corretto funzionamento di ogni motore a combustione interna è la sua fasatura. Nel contesto del Lombardini 530, è stato riscontrato che il motore è in fase quando i riferimenti sull'albero motore e sull'albero a camme coincidono. Questo allineamento assicura che le valvole si aprano e si chiudano nei momenti opportuni rispetto alla posizione del pistone, e che l'iniezione avvenga al giusto istante.
La scelta e il montaggio della guarnizione della testata giocano un ruolo significativo. Nel caso specifico, è stata rimossa una guarnizione di spessore 0,80 mm e ne è stata rimontata una identica di 0,80 mm. Sebbene la sostituzione con una di pari spessore sia una pratica comune, è essenziale verificare che lo spessore totale e la qualità della guarnizione siano adeguati, specialmente dopo una fusione che potrebbe aver causato deformazioni o danni alle superfici di accoppiamento. Una guarnizione errata o danneggiata può influenzare la compressione e la tenuta della camera di combustione.

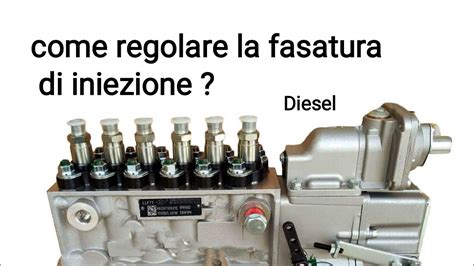

Verifica della Fasatura di Iniezione Statica
La determinazione della corretta fasatura di iniezione è un passaggio delicato ma essenziale, soprattutto quando si interviene sull'impianto di alimentazione. Una procedura comune per effettuare una verifica statica dell'iniezione, che può aiutare a identificare discrepanze anche minime, prevede i seguenti passaggi:
- Scollegamento della linea di alta pressione: Si svita la cannetta in alluminio che collega la pompa di iniezione all'iniettore.
- Collegamento di un sistema di osservazione: Si inserisce un tubo trasparente all'estremità della linea (o direttamente sulla pompa, a seconda della configurazione) con all'estremità un componente che simuli l'apertura del circuito, come un ciclero o un filtro provvisorio.
- Rotazione del volano: Si fa girare il volano del motore fino a raggiungere il punto morto superiore (PMS) del cilindro in fase di compressione. In questa fase, il pistone sale spingendo l'aria fuori dal cilindro.
- Osservazione del gasolio: Durante la rotazione, si osserva il livello del gasolio nel tubo trasparente. Il momento in cui il livello del gasolio inizia ad aumentare è indicativo dell'inizio dell'iniezione da parte della pompa.
- Regolazione e calcolo: Una volta osservato l'aumento del livello del gasolio, si arresta la rotazione. Per calcolare l'iniezione statica, si gira il volano indietro di un valore predefinito (nel caso descritto, 3 mm) rispetto al PMS, che corrisponde al punto di iniezione teorico secondo le specifiche del costruttore.
- Verifica di precisione: Inizialmente, potrebbe non essere semplice trovare il punto esatto di iniezione coincidente con i riferimenti sul carter. Utilizzando spessimetri, è possibile apportare piccole correzioni alla posizione della pompa o agli attacchi, fino a quando la fase di iniezione statica trovata coincide con i riferimenti presenti sul carter motore.
Questa procedura permette di accertare che la pompa di iniezione eroghi il gasolio nel momento corretto rispetto alla rotazione dell'albero motore. Se la fasatura statica non coincide con i riferimenti, o se l'iniezione non avviene con la giusta pressione o polverizzazione, il motore non potrà avviarsi correttamente e produrrà fumo bianco.
Valvole Nuove, Sedi Rettificate: Un Punto di Partenza Solido
La sostituzione delle valvole e la successiva smerigliatura delle sedi sono operazioni che dovrebbero garantire un'ottima tenuta della camera di combustione. Se le valvole sono state sostituite e le sedi sono state smerigliate, questo aspetto contribuisce a una buona compressione, un requisito fondamentale per l'avviamento e la combustione efficiente del gasolio. Tuttavia, anche con valvole nuove, eventuali problemi di allineamento o usura anomala delle guide valvole possono influenzare la tenuta e il rendimento del motore.
Problemi di Regolazione e Manutenzione del Sistema di Alimentazione
Le problematiche relative al sistema di alimentazione non si limitano alla sola fasatura di iniezione. Diverse esperienze utente evidenziano altre criticità comuni:

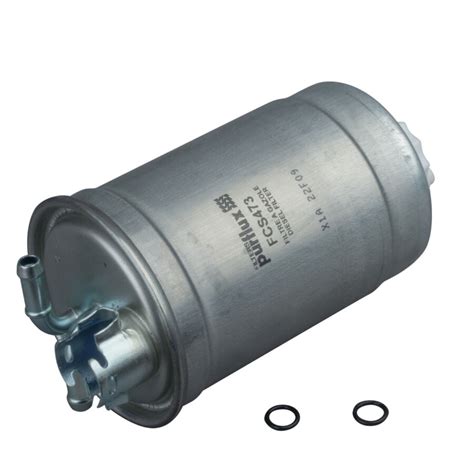

Perdite di Gasolio e Filtri
Una perdita di gasolio sotto il serbatoio, in particolare dove è avvitata la coppetta con il filtro, può essere collegata a malfunzionamenti dell'impianto. L'acquisto di un filtro nuovo e della relativa guarnizione è un passo importante. Tuttavia, se il bordino del serbatoio o della coppetta non è regolare, la guarnizione può deformarsi per aderire, causando gocciolamenti di gasolio. Una tenuta non perfetta compromette l'alimentazione e può portare a perdite, con i rischi connessi. È fondamentale assicurare che tutte le superfici di accoppiamento siano piane e pulite, e che le guarnizioni siano di corretta dimensione e materiale per garantire una tenuta ermetica.
Difficoltà di Accelerazione e Minimo Instabile
Un problema ricorrente su alcuni Lombardini 530, specialmente se montati su motozappe, riguarda la capacità del motore di salire di giri dopo essere stato decelerato. L'utente descrive una situazione in cui, dopo aver lavorato e portato il motore al minimo, questo non risale più di giri anche con la leva dell'acceleratore al massimo. Il motore rimane al regime minimo. In questi casi, giocare con la levetta dello spegnimento (facendo "apri e chiudi" velocemente) può temporaneamente risolvere il problema, permettendo al motore di ripartire dopo un minuto circa. Questo comportamento suggerisce un malfunzionamento del sistema di regolazione dei giri o un problema legato al dosaggio del carburante a regimi più elevati.
Il sistema di regolazione dei giri, spesso gestito da un correttore di giri centrifugo o meccanico, è responsabile di mantenere il regime motore costante sotto variazioni di carico. Se questo componente è usurato, bloccato o non correttamente regolato, può impedire al motore di rispondere all'acceleratore. La pulizia dei condotti interni del sistema di alimentazione e del carburatore (se presente, anche se il 530 è tipicamente diesel) o del sistema di iniezione può essere necessaria.
Per il motore Lombardini IM a benzina 4 tempi, che presenta un problema simile (va sempre al massimo dei giri, anche se inizialmente si aggiustava da solo), viene comunemente indicato come causa il regolatore di giri. Smontare e aprire il regolatore di giri, sebbene richieda competenza, può permettere di identificarne le cause, come molle usurate, pesi bloccati o accumuli di sporco.
Come funziona il sistema carburante nei motori Diesel? (Common Rail)
Il "Tappo Starter" e l'Avviamento a Freddo
La menzione del "tappo starter" in relazione a un motore Lombardini LDA 90 (su un Pasquali 900) solleva un punto interessante relativo ai sistemi di avviamento a freddo. Sebbene il motore 530 sia un diesel e non abbia un sistema di "starter" nel senso di un carburatore con arricchitore come nei motori a benzina, alcuni motori diesel più datati potevano avere sistemi di decompressione manuale o altri meccanismi per facilitare l'avviamento.
È possibile che il "tappo starter" a cui si fa riferimento sia in realtà una vite di sfiato, una valvola di decompressione manuale, o un punto di iniezione di un liquido ausiliario per l'avviamento (come etere). Mettere olio su un presunto "tappo starter" potrebbe riferirsi a lubrificare una leva di decompressione o a un metodo non convenzionale per facilitare la rotazione o la tenuta iniziale. Senza una chiara identificazione del componente, è difficile dare indicazioni precise, ma in generale, per motori diesel, l'avviamento a freddo dipende più da una buona compressione, una corretta fasatura di iniezione e un iniettore che polverizzi finemente il gasolio.
Recupero di Motori Diesel Fermo da Anni
Il desiderio di rimettere in moto una vecchia motozappa Benassi con motore Lombardini 6LD325, ferma da diversi anni, è una sfida comune. Se il motore gira e sembra avere buona compressione, ma non parte, le cause possono essere molteplici:
- Sistema di alimentazione: Gasolio vecchio o contaminato nel serbatoio, filtro del gasolio intasato o da sostituire, pompa di iniezione bloccata o con guarnizioni secche, iniettore che non polverizza correttamente (corpo incrostato, ugello ostruito).
- Fasatura: Errore nella fasatura delle valvole o dell'iniezione dopo un lungo periodo di inattività.
- Sistema di scarico: Ostruzione parziale o totale del silenziatore.
- Olio: Livello dell'olio insufficiente o contaminato, che può influenzare il funzionamento di alcuni sistemi di lubrificazione interna o raffreddamento.
Per questi motori, che hanno lavorato poche ore all'anno e sono stati poco sfruttati, è probabile che la principale causa di mancato avviamento sia legata all'invecchiamento del gasolio e all'incrostazione dei componenti del sistema di alimentazione. La competenza in ambito diesel, limitata a svuotare il serbatoio e cambiare il filtro, è un punto di partenza.
La ricerca di un professionista o di un appassionato che si occupi di revisioni complete è una soluzione valida. Portare il motore direttamente in assistenza ufficiale Lombardini potrebbe comportare costi elevati, poiché le procedure standard tendono a sostituire interi gruppi piuttosto che riparare singoli componenti, aumentando la spesa rispetto al valore del mezzo agricolo stesso. Un "restauratore" a 360 gradi potrebbe essere la figura ideale per un intervento mirato e conservativo.
Differenze tra Modelli Lombardini: 6LD360 e 15LD400
Una curiosità pertinente riguarda le differenze tra i motori Lombardini 6LD360 e 15LD400. Queste non sono solo una questione di potenza, ma riflettono evoluzioni progettuali e applicazioni differenti:
- Lombardini 6LD360: Fa parte della serie "LD", motori monocilindrici o bicilindrici, prevalentemente raffreddati ad aria, noti per la loro semplicità e robustezza, ideali per applicazioni agricole e industriali leggere. La sigla "6" indica solitamente la serie, e "360" la cilindrata approssimativa in cc.
- Lombardini 15LD400: Appartiene a una serie diversa, dove "15" potrebbe indicare una serie più moderna o con caratteristiche specifiche. La "400" indica la cilindrata approssimativa. Questi motori sono spesso progettati per offrire maggiore potenza, efficienza e talvolta raffreddamento a liquido, pur mantenendo la affidabilità tipica del marchio.
La scelta tra i due dipende dall'applicazione specifica. Il 15LD400 è generalmente più potente e moderno, offrendo potenzialmente migliori prestazioni ed efficienza, mentre il 6LD360 è un cavallo da battaglia affidabile per compiti meno gravosi dove la semplicità e il costo di manutenzione sono prioritari. Uno non è necessariamente l'evoluzione diretta dell'altro; potrebbero rappresentare linee di prodotto parallele o successive con filosofie progettuali distinte.
Considerazioni Finali sulla Revisione
La revisione di un motore diesel come il Lombardini 530, specialmente dopo un guasto come una fusione, richiede pazienza e attenzione ai dettagli. Ogni componente, dalla guarnizione della testata alla taratura dell'iniettore, passando per la fasatura e il sistema di alimentazione, gioca un ruolo critico. Osservare attentamente i sintomi, come il fumo bianco e l'odore di gasolio freddo, o i problemi di risposta all'acceleratore, permette di indirizzare la diagnosi.
Le esperienze condivise dagli utenti evidenziano che, anche con interventi meccanici corretti, piccole discrepanze nella fasatura, nella tenuta o nella pulizia dei componenti possono impedire il corretto funzionamento. La pulizia dei "buchi" (probabilmente riferendosi ai fori degli ugelli dell'iniettore o ai condotti di alimentazione) è essenziale per garantire una polverizzazione ottimale del carburante.
In definitiva, la manutenzione e la revisione dei motori Lombardini, pur essendo alla portata di chi ha un minimo di manualità e conoscenza, richiedono l'aderenza a procedure precise e la comprensione dei principi di funzionamento di ogni singolo componente. In casi complessi, l'intervento di professionisti esperti rimane la soluzione più sicura per riportare il motore alle sue condizioni ottimali.
