Gli amplificatori audio sono strumenti imprescindibili per gli appassionati di musica, consentendo di ascoltare la musica preferita a un volume elevato o di amplificare la voce di un cantante e il suono di uno strumento musicale. Tuttavia, dopo un lungo periodo di utilizzo, possono presentare malfunzionamenti. Questa guida esplora come affrontare la riparazione di un amplificatore audio, fornendo soluzioni fai da te e indicando quando è il momento di rivolgersi a un professionista.
Comprendere gli Amplificatori Audio
Gli amplificatori audio sono apparati elettronici progettati per riprodurre segnali sonori in entrata, migliorandoli e amplificandoli. Sono strumenti delicati e complessi, e al primo segnale di malfunzionamento, si tende spesso a cercare un tecnico specializzato o a sostituire l'intero apparecchio. Sebbene queste soluzioni siano risolutive, possono essere costose, sia per la riparazione che per la sostituzione dell'apparecchio malfunzionante. È importante sapere che non si tratta sempre di un'operazione complessa, poiché dipende dalla posizione della parte danneggiata e nella stragrande maggioranza dei casi a rompersi può essere un fusibile o un amplificatore.
Tutorial Amplificatore Carateristiche tecniche, classi di funzionamento
Primo Intervento: La Pulizia
Prima di ricorrere a soluzioni drastiche, è consigliabile provare un approccio fai da te. Il guasto potrebbe essere più semplice da risolvere di quanto si pensi. Un primo passo fondamentale è l'osservazione dell'amplificatore, analizzando attentamente ogni componente e cavo. Molto spesso, il malfunzionamento è causato dall'accumulo di sporco e polvere che impedisce all'elettricità di fluire liberamente attraverso i cavi, compromettendo il funzionamento dell'apparecchio.
Per procedere alla pulizia, si può utilizzare un panno asciutto o una spazzolina dalle setole morbide per rimuovere la polvere accumulata e le eventuali macchie. In alternativa, si può ricorrere a un detergente elettrico specializzato o a una bomboletta ad aria compressa. Questo passaggio, sebbene basilare, può risolvere numerosi problemi.
Diagnosi e Riparazione di Guasti Comuni
Se la pulizia non risolve il problema e l'amplificatore continua a non funzionare correttamente, il guasto potrebbe essere più profondo e richiedere un intervento più specifico. È fondamentale scollegare l'amplificatore dalla presa elettrica prima di procedere con qualsiasi intervento e consultare le istruzioni di sicurezza del produttore per conoscere i watt di potenza supportati dall'apparecchio e i pezzi di ricambio appropriati da acquistare. Si consiglia di scollegare tutti i fili e lasciare raffreddare l'amplificatore per almeno una decina di minuti. Successivamente, svitare con cautela la custodia del telaio e staccare le spine dei cavi per accedere al circuito interno.
Fili Elettrici Danneggiati
Se si ha dimestichezza con le componenti elettriche, si può tentare di riparare l'amplificatore difettoso. Il malfunzionamento potrebbe essere causato da un problema alle connessioni elettriche. Utilizzando un cacciavite, rimuovere le viti sul retro del telaio fino a scoprire le componenti elettriche interne all'apparecchio. Esaminarle con attenzione, cercando di individuare eventuali fili danneggiati o sfilacciati. Se alcuni fili appaiono rovinati, potrebbero impedire alla corrente elettrica di circolare correttamente.
In tal caso, sarà necessario procedere con la saldatura. Prendere il filo danneggiato e appoggiarlo contro i connettori e, con una goccia di liquido per saldatura e l'apposita pistola, saldare le componenti assieme. Fissare ora anche i cavi pendenti e mettere in sicurezza il collegamento con un saldatore.
I Fusibili: Componenti Critici
Un altro elemento elettronico che potrebbe compromettere il corretto funzionamento di un amplificatore sono i fusibili. Dopo un certo tempo di utilizzo, i fusibili possono risultare usurati o addirittura bruciati. Per procedere alla riparazione, individuare i fusibili e osservarli: se appaiono consumati o anneriti, potrebbero contribuire al malfunzionamento dell'amplificatore ed è necessario rimuoverli e sostituirli con dei componenti nuovi.

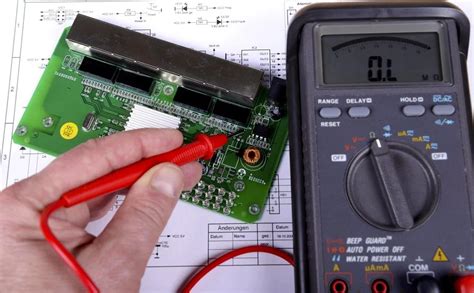

Prima di richiudere il telaio dell'amplificatore, è consigliabile effettuare un test con il multimetro, uno strumento in grado di controllare il corretto passaggio di corrente elettrica attraverso i cavi e i fusibili dell'amplificatore. Una lettura pari a 0 è sinonimo di circuiti bruciati. Inoltre, prima di richiudere, effettuare nuovamente una profonda pulizia con una bomboletta ad aria compressa o un detergente apposito.
Componenti di Potenza e Resistenze
Nel circuito interno, è possibile testare altre componenti. Collegare una sonda a multimetro nel primo resistore, che è quello più vicino all'alimentatore. Rimuovere delicatamente le parti difettose; ad esempio, se la resistenza fornisce una lettura superiore al 5% della varianza complessiva, significa che è difettosa. Sostituire la resistenza scollegando i piedini del connettore sulla base della scheda di circuito. Infine, mettere nella base un dispositivo di potenza identica nel foro di assemblaggio, saldandolo con delle viti di adeguata misura. A questo punto, con i segni precedentemente fatti con i pennarelli, rimontare tutte le diverse componenti nelle giuste posizioni.
Un guasto comune negli amplificatori, soprattutto quelli costruiti con moduli, come la serie STK, o quelli con transistor in contenitore metallico TO-3, può essere il cortocircuito di un mosfet N o la rottura di una resistenza in serie al source. La sostituzione degli isolatori e dei componenti rotti nel canale difettoso è un passaggio cruciale. Durante le prove post-riparazione, effettuate con cautela (variac sull'alimentazione, oscilloscopio in uscita, tester collegati per verificare tensioni di alimentazione e correnti nei finali), si potrebbe evidenziare la presenza di un debole rumore a 50Hz in uscita in assenza di segnale audio, il quale potrebbe essere indicativo di autooscillazione ad alta frequenza.
Misure di Sicurezza e Accorgimenti Aggiuntivi
Quando si lavora su un amplificatore, la sicurezza è fondamentale. Assicurarsi sempre che l'apparecchio sia scollegato dalla rete elettrica. I condensatori, in particolare quelli di grandi dimensioni nell'alimentatore, possono immagazzinare una carica significativa per lungo tempo e causare una scossa elettrica. Utilizzare un resistore da 1K ohm e 10 watt per scaricarli collegando i terminali del resistore ai terminali del condensatore.
Durante la saldatura, utilizzare una piccola quantità di silicone per fissare i componenti al dissipatore di calore, ma senza esagerare. Evitare di stringere eccessivamente le viti dei transistor di uscita, poiché ciò potrebbe danneggiare i dispositivi.
Test e Verifiche Post-Riparazione
Dopo aver sostituito i componenti difettosi e riassemblato l'amplificatore, è essenziale eseguire una serie di test per assicurarsi che funzioni correttamente e in sicurezza.
Correzione dell'Offset di Tensione
Un punto critico è la correzione dell'offset di tensione. Si tratta della tensione in uscita con nessun segnale in ingresso. Questo valore dovrebbe essere idealmente a 0 mV. Valori accettabili si attestano tra 10 e 30 mV, ma meno è meglio. Se il valore è alto, ciò indica un malfunzionamento.
Corrente di Riposo (Bias)

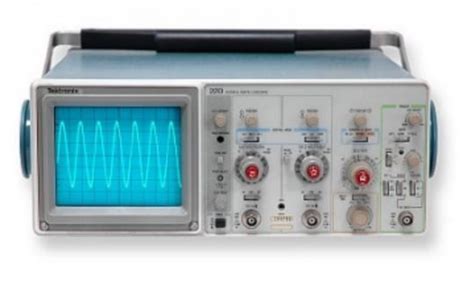

La corrente di riposo è un altro parametro fondamentale. L'amplificatore dovrebbe funzionare senza distorsione di crossover e senza riscaldarsi eccessivamente. L'assenza di distorsione di crossover si osserva controllando la forma d'onda del segnale di uscita con un oscilloscopio. Una leggera inflessione della forma d'onda quando la sinusoide attraversa lo zero indica una corrente di riposo insufficiente. Il potenziometro della corrente di riposo dovrebbe essere regolato lentamente fino a quando questa inflessione non scompare, non oltre. I valori di tensione attraverso le resistenze di emettitore dei transistor di uscita dovrebbero essere tra 0.01 e 0.03 Volt o valori simili.
Stabilità Termica
Le alette di raffreddamento dovrebbero scaldare "appena" al massimo. Un eccessivo riscaldamento indica che l'amplificatore consuma potenza per niente o che c'è un problema di stabilità. In condizioni normali, i transistor di uscita si scaldano a mano a mano che la potenza di uscita aumenta.
Controllo dei Transistor Finali e Stadi Driver
Se un amplificatore si brucia, è probabile che ci sia qualcosa che non va nei transistor finali. Questi sono i dispositivi che erogano la potenza all'altoparlante. Spesso si tratta di transistor in contenitore metallico TO-3. Anche i transistor driver, che pilotano i finali, possono danneggiarsi. Un errore comune è quello di sostituire solo i finali senza controllare i driver, il che potrebbe portare a bruciare nuovamente tutto.
Eliminazione del Rumore a 50Hz
Se l'amplificatore presenta un rumore a 50Hz in uscita, potrebbe essere indicativo di un problema di messa a terra o di schermatura. Questo tipo di rumore è spesso legato alla frequenza di rete e può essere risolto verificando le connessioni di massa e l'integrità dei cavi di schermatura. Questo rumore si manifesta a volte come un ronzio udibile nell'altoparlante, in particolare nei tweeter.
Controllo dei Condensatori di Filtraggio
I condensatori di filtraggio nell'alimentatore sono cruciali per una corretta alimentazione. Se l'amplificatore si guasta spesso, o se i fusibili si bruciano senza un motivo apparente, i condensatori potrebbero essere la causa. Un condensatore esaurito non filtra più correttamente l'alimentazione, causando rumore o instabilità. Il loro controllo può essere effettuato con un capacimetro.
Quando Rivolgersi a un Professionista
Se, dopo aver tentato la pulizia, la saldatura di componenti elettriche e la sostituzione di componenti danneggiate, l'amplificatore continua a non funzionare correttamente, è purtroppo necessario rivolgersi a un tecnico più competente in materia. Si sconsiglia di rivolgersi a un elettricista generico per la riparazione di amplificatori, soprattutto se si tratta di un amplificatore vintage. Un tecnico specializzato in elettronica audio avrà la competenza e l'attrezzatura necessarie per diagnosticare e risolvere problemi più complessi, come quelli che si presentano quando si verificano autooscillazioni ad alta frequenza o guasti più profondi nei moduli integrati (come quelli Giapponesi o Asiatici) o nelle complesse architetture di amplificatori di maggiore potenza.
La ricerca di un tecnico specializzato è un investimento che garantisce una riparazione efficace e duratura, preservando il valore dell'apparecchio, soprattutto in caso di modelli vintage che possono avere un valore collezionistico o sentimentale. Evitare di "andarsi a cacciare inutilmente nei pasticci" con interventi fai da te troppo complessi, che potrebbero peggiorare la situazione.
Considerazioni Finali sulla Manutenzione
Una corretta manutenzione preventiva, come la pulizia regolare e l'attenzione ai segnali di malfunzionamento, può prolungare significativamente la vita dell'amplificatore e ridurre la necessità di costose riparazioni. Gli amplificatori, sia che siano utilizzati per hobby o professionalmente, sono investimenti che meritano cura e attenzione. Seguendo queste indicazioni, sarà possibile affrontare i problemi comuni in autonomia e sapere quando è il momento di affidarsi a mani esperte.
