L'albero a camme, un componente spesso trascurato ma fondamentale per il corretto funzionamento del motore, gioca un ruolo cruciale nella gestione dei processi di aspirazione e scarico dei gas all'interno della camera di combustione. La sua integrità e manutenzione regolare sono essenziali per prevenire danni più seri e costosi, come le rotture, che possono manifestarsi anche su veicoli con chilometraggio elevato, come nel caso di un Nissan Navara D40.
Informazioni di Base sull'Albero a Camme

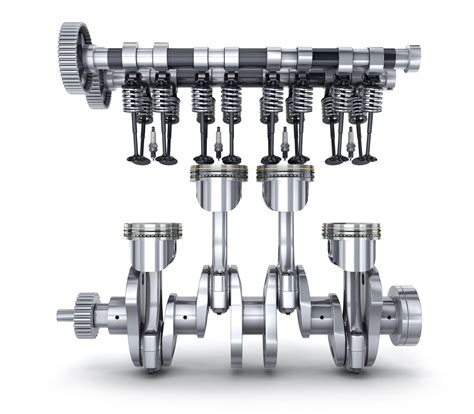

L'albero a camme è un albero metallico, tipicamente realizzato in ghisa, caratterizzato dalla presenza di "camme" o lobi e superfici di scorrimento per i cuscinetti. Queste aree critiche sono sottoposte a trattamenti di indurimento per resistere all'usura. L'albero è percorso da sottili condotti per l'olio motore, che viene pressurizzato dalla pompa nella coppa dell'olio e inviato ai cuscinetti e alle camme per garantire la lubrificazione.
Il movimento rotatorio dell'albero a camme, attraverso le sue camme, aziona le valvole di aspirazione e scarico. Questo può avvenire in modo diretto, con le camme che spingono direttamente sulle punterie (idrauliche, a lamelle o con spessori), o indiretto, tramite bilancieri. Molti motori moderni, inclusi quelli della Nissan Navara, impiegano due alberi a camme (doppio albero a camme in testa, DOHC) per ottimizzare il controllo delle valvole.

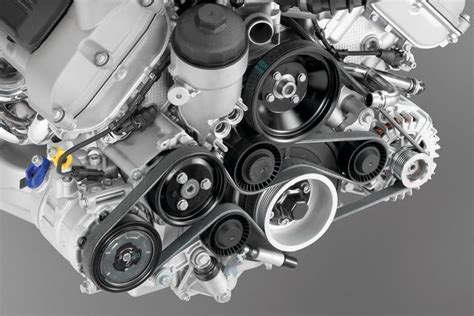

L'albero a camme è collegato all'albero motore tramite un sistema di distribuzione, che può essere costituito da una cinghia dentata o da una catena di distribuzione. La cinghia di distribuzione, solitamente posizionata nella parte anteriore del motore, riceve l'energia dall'albero motore. In alcuni motori, la catena di distribuzione svolge la stessa funzione. Mentre le cinghie di distribuzione sono considerate autolubrificanti grazie alla minima abrasione della gomma, la trasmissione a catena e le relative guide beneficiano della lubrificazione fornita dall'olio motore. I tendicatena, in particolare, possono essere riempiti d'olio per mantenere la tensione ottimale della catena. È comune che, nei motori con cinghia di distribuzione, anche la pompa dell'acqua sia azionata da questa cinghia.
Manutenzione dell'Albero a Camme e dei Componenti Correlati
Una manutenzione preventiva e regolare è fondamentale per preservare l'integrità dell'albero a camme e prevenire guasti. Tra gli interventi chiave figurano:
- Cambio regolare dell'olio motore con un olio adatto: L'olio motore non solo lubrifica l'albero a camme e le sue componenti, ma contribuisce anche al raffreddamento. Un olio di scarsa qualità o un intervallo di cambio troppo prolungato possono portare all'usura precoce dei componenti e all'accumulo di depositi che possono ostruire i condotti dell'olio.
- Controllo e sostituzione del filtro dell'olio: Il filtro dell'olio rimuove le impurità dall'olio motore. Un filtro intasato può attivare una valvola di bypass, permettendo all'olio meno filtrato di circolare, aumentando il rischio di danni.
- Controllo della cinghia di distribuzione o della catena di distribuzione:
- Cinghia di distribuzione: Gli intervalli di sostituzione raccomandati dal produttore, sia in termini di chilometraggio che di tempo, non devono essere superati. La sostituzione della cinghia di distribuzione include solitamente anche le pulegge tendicinghia e il tenditore. La pompa dell'acqua, spesso azionata dalla cinghia, viene sostituita contestualmente poiché l'accesso è già garantito e la pompa è un componente soggetto a usura. Sostituire la pompa dell'acqua in un secondo momento richiederebbe una nuova sostituzione della cinghia.
- Catena di distribuzione: Le catene di distribuzione possono allungarsi nel tempo, compromettendo la corretta tensione e sincronizzazione. I tendicatena, che assicurano la giusta tensione, sono cruciali per il corretto funzionamento.
- Regolazione delle valvole o delle punterie idrauliche: Sebbene la regolazione manuale delle valvole sia meno comune sui motori moderni a causa della diffusione delle punterie idrauliche, è un aspetto da considerare. Le punterie idrauliche, riempite di olio motore, compensano automaticamente il gioco tra camma e valvola. Un loro malfunzionamento può manifestarsi con rumori metallici all'avvio, che scompaiono una volta che le punterie si sono riempite d'olio.
- Sostituzione delle guarnizioni degli steli delle valvole: Guarnizioni usurate possono causare la fuoriuscita di olio nella camera di combustione, provocando fumo bluastro allo scarico, specialmente all'avvio dopo un periodo di inattività. Questo può anche significare che la testata del cilindro non riceve immediatamente la quantità ottimale di olio dopo l'avviamento.
- Controllo dei paraolio: Paraolio difettosi sull'albero a gomiti o sull'albero a camme possono causare perdite d'olio. Un paraolio dell'albero a gomiti difettoso, ad esempio, può far fuoriuscire olio nella zona della distribuzione, compromettendo l'aderenza della cinghia e causando sfasamenti nella fasatura del motore, con conseguenze negative sul funzionamento e potenziale rischio di contatto tra valvole e pistoni.
- Controllo delle dimensioni e dei cuscinetti dell'albero a camme: L'usura di queste componenti può portare a un gioco eccessivo, compromettendo la precisione del comando valvole.
Rotture dell'Albero a Camme: Cause e Implicazioni
Le rotture dell'albero a camme, sebbene meno frequenti rispetto ad altri guasti, possono verificarsi e spesso sono il risultato di una combinazione di fattori.
Cause Comuni di Rottura dell'Albero a Camme:
- Usura e Stress Meccanico: L'albero a camme è sottoposto a continue sollecitazioni meccaniche dovute all'apertura e chiusura delle valvole. Con il tempo e il chilometraggio, l'usura delle camme e dei cuscinetti può aumentare, creando punti di maggiore stress.
- Lubrificazione Insufficiente o di Scarsa Qualità: Come già accennato, una lubrificazione inadeguata è una delle cause principali di usura e, in casi estremi, di rottura. L'olio motore deve essere sempre presente in quantità e qualità adeguate per garantire il corretto scorrimento tra le parti in movimento.
- Materiali di Scarsa Qualità o Difetti di Fabbricazione: In alcuni casi, soprattutto con motori più avanzati o componenti non originali, l'utilizzo di materiali di qualità inferiore o difetti intrinseci durante il processo di produzione possono rendere l'albero a camme più suscettibile a rotture o inceppamenti.
- Contaminazione dell'Olio: Particelle metalliche o altri detriti presenti nell'olio motore possono agire come abrasivi, accelerando l'usura e potenzialmente ostruendo i condotti dell'olio, compromettendo la lubrificazione delle aree critiche.
- Sovraccarico o Malfunzionamenti del Sistema di Distribuzione: Un problema con la cinghia o la catena di distribuzione (ad esempio, un allungamento eccessivo, un tenditore difettoso o una sostituzione errata) può portare a uno sfasamento della fasatura. In casi estremi, questo può causare il contatto tra valvole e pistoni, generando forze immense che possono danneggiare l'albero a camme.
- Surriscaldamento del Motore: Temperature eccessive possono alterare le proprietà dell'olio motore e aumentare il rischio di usura e deformazione dei componenti metallici.
Caso Specifico: Nissan Navara D40
Un esempio concreto di problemi legati all'albero motore e alla sua interazione con l'albero a camme è riportato in relazione a un Nissan Navara 2500 TDI con circa 170.000 chilometri percorsi. In questo caso, dopo una revisione totale del motore e l'installazione di un albero motore non originale, si è verificata una rottura improvvisa dopo soli 5.500 chilometri. La rottura ha interessato le due pareti di sostegno del primo collo di biella, lato smorzatore/distribuzione. Questa tipologia di rottura è considerata insolita, poiché solitamente viene interessata una sola parete.
Questo scenario evidenzia l'importanza di utilizzare componenti originali o di alta qualità, specialmente dopo interventi significativi come una revisione del motore. La forza F, risultante dall'azione dei gas combusti e dall'inerzia delle masse alterne agente sul pistone, viene trasmessa attraverso il pistone e la biella all'albero motore. Le componenti di questa forza (tangenziale e normale) generano momenti flettenti e sforzi di taglio e compressione nelle sezioni dell'albero motore. Un albero motore indebolito o difettoso, o un montaggio non corretto, può portare a cedimenti strutturali sotto queste sollecitazioni.
Funzionamento del motore a 4 tempi (Motore Benzina)
Problemi di Sincronizzazione Albero Motore-Albero a Camme
Un altro scenario che può coinvolgere l'albero a camme, sebbene indirettamente, è quello relativo ai problemi di sincronizzazione tra l'albero motore e l'albero a camme. Un utente di un Nissan Navara diesel del 2005 ha segnalato l'accensione della spia motore, una notevole perdita di potenza, una scarsa risposta del motore e un aumento del consumo di carburante. Lo scanner diagnostico ha indicato un problema di "valore di riferimento albero motore-albero a camme".

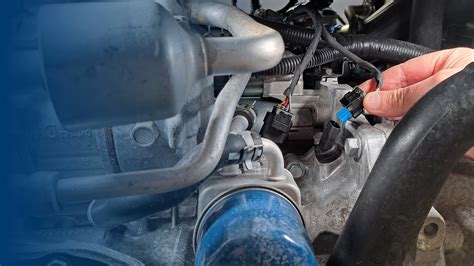

In questi casi, la causa più probabile è un sensore dell'albero motore difettoso. Questo sensore fornisce all'unità di controllo motore (ECU) informazioni sulla posizione e sulla velocità di rotazione dell'albero motore. Se il sensore non funziona correttamente, l'ECU riceve dati errati, che a loro volta influenzano il calcolo della fasatura di accensione e iniezione, compromettendo la sincronizzazione con l'albero a camme. Questa discrepanza nella sincronizzazione può portare a tutti i sintomi descritti: perdita di potenza, risposta lenta e aumento dei consumi.
La sostituzione del sensore dell'albero motore difettoso ha risolto il problema in questo specifico caso, ripristinando le prestazioni del veicolo. Il costo della riparazione, in questo esempio, è stato di circa 340€. È importante notare che, sebbene il problema sia stato identificato come legato al sensore, la diagnosi iniziale ha puntato sulla relazione tra i due alberi, sottolineando l'importanza della loro corretta sincronizzazione per il funzionamento ottimale del motore.
Considerazioni Finali
La longevità pubblicizzata dei veicoli moderni non deve indurre a trascurare la manutenzione preventiva. Problemi apparentemente minori, come una perdita di un paraolio, possono avere conseguenze a cascata, come l'ingresso di olio nel cablaggio e potenziali cortocircuiti, fino a guasti meccanici più gravi come la rottura di componenti critici. Una manutenzione regolare, un'attenzione ai sintomi anomali e l'utilizzo di ricambi di qualità sono le migliori strategie per garantire la salute a lungo termine del proprio Nissan Navara D40 e prevenire costose riparazioni.
