Il freno di stazionamento elettrico, comunemente noto come freno a mano elettrico, rappresenta un componente sempre più diffuso nei veicoli moderni, essendo parte della dotazione di serie su auto di gamma media e alta. Questa innovazione tecnologica non solo migliora l'efficacia del sistema di stazionamento, ma contribuisce anche a ridurre l'ingombro nella zona del tunnel e della plancia, liberando spazio prezioso nell'abitacolo.

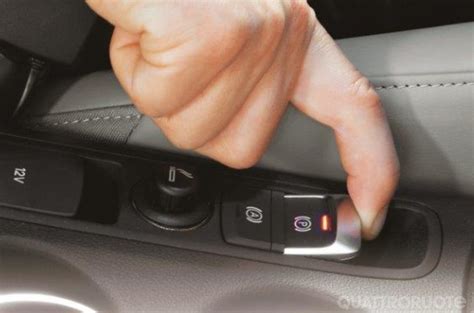

Il funzionamento del freno a mano elettrico è sorprendentemente semplice e intuitivo. Per azionarlo, è sufficiente premere a fondo il pedale del freno e poi tirare leggermente verso di sé l'interruttore di comando, spesso con un solo dito, eliminando la necessità di utilizzare la forza come accadeva con la leva del freno a mano tradizionale. Per disarmarlo, si preme nuovamente a fondo il pedale del freno e si spinge l'interruttore di comando verso il basso. Questa transizione da una leva meccanica a un sistema elettronico gestito da una centralina e un pulsante è una delle caratteristiche distintive di questa tecnologia.
La centralina di gestione del sistema è completamente integrata e comunica costantemente con gli altri impianti di bordo del veicolo. Questa interconnessione consente di offrire diverse funzioni aggiuntive, aumentando il comfort e la sicurezza di guida. Tra le più apprezzate vi è l'assistenza alla partenza in salita, una funzione estremamente utile per evitare che il veicolo arretri. Nella maggior parte dei casi, infatti, il freno a mano elettrico integra la comoda e sicura funzione di "Auto-hold", che mantiene l'auto frenata automaticamente quando si è fermi o in pendenza, senza la necessità per il conducente di tenere premuto il pedale del freno.
Tipologie di Freni a Mano Elettrici
Esistono principalmente due tipologie di freni di stazionamento elettrici, ciascuna con le proprie caratteristiche e peculiarità.
Freno Elettrico con Funi
Una delle prime implementazioni del freno di stazionamento elettrico è quella che utilizza le funi, rappresentando una sorta di ibrido con il freno a mano classico. In questo sistema, le funi sono integrate nei dischi posteriori e, quando azionate da un motorino elettrico che sostituisce la leva manuale, fanno entrare in azione le ganasce. Questo meccanismo, pur essendo efficace, è soggetto a usura fisica e temporale. Con il passare del tempo, le funi possono deteriorarsi, portando a un calo del rendimento, in modo simile a quanto accade con il freno a mano classico. Un altro svantaggio di questo sistema è la sua suscettibilità a problemi in presenza di temperature rigide, che possono causare il blocco del freno.
Freno a Mano Elettrico Integrato nelle Pinze
L'alternativa più moderna ed efficiente al freno elettrico con funi è il freno a mano elettrico integrato direttamente nelle pinze dei freni. Questa configurazione offre una forza frenante superiore rispetto al freno di stazionamento tradizionale. In genere, dopo che l'auto è stata parcheggiata, i sistemi vengono attivati due volte nel giro di pochi minuti, garantendo una sicurezza elevata grazie a coppie frenanti sempre più elevate. La flessibilità è un punto di forza di questo sistema, poiché è gestito in modalità esclusivamente elettrica. Sebbene questi freni siano generalmente molto affidabili, possono occasionalmente presentare problemi di natura elettrica.
La Spia del Freno di Stazionamento: Cosa Indica
Sul cruscotto dei veicoli dotati di freno a mano elettrico è presente una spia luminosa di colore rosso, riconoscibile da una "P" cerchiata. Questa spia fornisce importanti indicazioni sullo stato del sistema.
- Spia Rossa Lampeggiante: Se la spia rossa del freno di stazionamento lampeggia, potrebbe indicare che il freno non è stato azionato correttamente, rendendo la sosta non sicura. È fondamentale assicurarsi che il freno sia inserito correttamente.
- Spia Rossa Lampeggiante Persistente: Se la spia continua a lampeggiare, ciò segnala un problema che richiede un controllo e una riparazione immediati. In questa situazione, è consigliabile non utilizzare la vettura e contattare prontamente un meccanico di fiducia per evitare ulteriori complicazioni.
Manutenzione e Controlli Periodici
Come tutti i componenti di un'automobile, anche il freno di stazionamento elettrico è soggetto a usura e necessita di controlli periodici e manutenzione per garantirne il corretto funzionamento e la sicurezza. È cruciale sottolineare che questi interventi non possono essere eseguiti in modalità "fai da te"; è indispensabile rivolgersi sempre a un professionista qualificato.
Ad esempio, la semplice sostituzione delle pastiglie dei freni su un sistema di questo tipo richiede l'utilizzo di uno strumento diagnostico specifico per comandare l'apertura della pinza. Presso officine specializzate come l'Autofficina Autronica a Udine Nord, i controlli e la manutenzione del freno a mano elettrico sono inclusi nell'ispezione/tagliando annuale. I tecnici eseguono verifiche accurate del corretto funzionamento del freno di stazionamento elettrico, esaminando i comandi, le pressioni di esercizio e il movimento dei motorini attuatori, per assicurare che tutto funzioni alla perfezione.
Il Sistema "Brake-by-Wire" di Mercedes: Sensotronic Brake Control (SBC)
Mercedes è stata una delle case costruttrici pioniere nell'adozione di sistemi "brake-by-wire" sui propri veicoli, introducendo il sistema denominato Sensotronic Brake Control (SBC). Questo sistema rappresenta un'evoluzione significativa rispetto ai freni tradizionali, in quanto non si basa più sul conducente per generare la pressione idraulica.
Nel sistema SBC, il pedale del freno è collegato elettricamente alla pompa dei freni, e un potente microprocessore elabora le informazioni inviate dal conducente, trasmettendo impulsi elettrici al sistema idraulico. Uno speciale simulatore utilizza la pressione della molla e quella idraulica per fornire una resistenza al pedale, mantenendo così la sensibilità al tatto per il conducente, replicando la sensazione di un sistema di frenata convenzionale.
Il sistema SBC si rivela particolarmente utile in diverse situazioni di guida, come l'avvicinamento a un incrocio o a un bivio nel traffico. In questi contesti, semplicemente sollevando il piede dall'acceleratore, il sistema frena gradualmente il veicolo in modo autonomo, accendendo contemporaneamente le luci di stop, migliorando la sicurezza e il comfort di guida.
Check Sensotronic Brake Control SBC for air
Precauzioni per l'Intervento sul Sistema SBC
Data la complessità e l'integrazione elettronica del sistema SBC, è fondamentale adottare precauzioni specifiche prima di effettuare qualsiasi intervento:
- Disattivazione Obbligatoria: Prima di lavorare sull'unità di esercizio o sull'unità idraulica del sistema SBC, è obbligatorio disattivarlo utilizzando un'appropriata attrezzatura diagnostica. Questa procedura è cruciale per prevenire attivazioni indesiderate.
- Evitare l'Autoverifica: Prima di operare sul sistema SBC, è necessario evitare la sequenza di autoverifica del sistema stesso, poiché questa procedura attiva automaticamente i pistoncini del freno.
- Non Premere il Pedale del Freno: Mentre si lavora sul sistema SBC, il pedale del freno non deve mai essere premuto, poiché ciò attiverebbe automaticamente i pistoncini del freno, con potenziali rischi.
- Assenza di Persone o Animali: È imprescindibile che nessuna persona o animale rimanga nel veicolo mentre si sta lavorando al sistema SBC, per garantire la massima sicurezza.
Dettagli Tecnici del Funzionamento del Freno di Stazionamento Elettrico

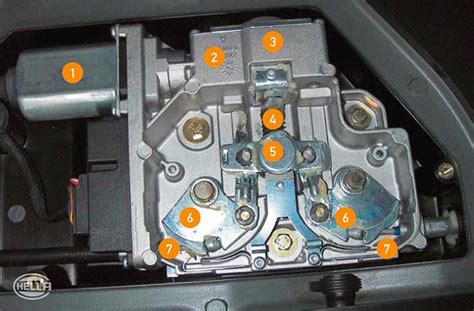

Quando il freno di stazionamento viene azionato, un motorino elettrico mette in moto un albero filettato tramite ingranaggi in plastica. Attraverso questa filettatura, una leva di bilanciamento, progettata per la compensazione tra il lato destro e sinistro, viene spostata avanti e indietro sull'albero filettato, a seconda che il freno debba essere azionato o rilasciato.
Alleva di bilanciamento sono fissate le pulegge di rinvio del cavo tramite leve di collegamento. I cavi di comando per il lato destro e sinistro sono agganciati a queste pulegge.
Quando il freno di stazionamento viene rilasciato, il motorino elettrico fa ruotare l'albero filettato nella direzione opposta. Di conseguenza, la leva di bilanciamento si sposta all'indietro e le pulegge di rinvio del cavo ruotano verso l'esterno. Questo movimento fa scorrere i cavi di comando all'indietro, e il freno di stazionamento viene rilasciato.
Per evitare che l'intera forza di trattenimento del freno di stazionamento, quando tirato, gravi completamente sugli ingranaggi di plastica, viene montata una molla autoserrante sull'albero filettato. Se il freno di stazionamento è tirato e l'albero filettato ha raggiunto la posizione di bloccaggio, la forza di ritorno tenta di far ruotare l'albero filettato in direzione opposta. Questo movimento di rotazione in senso contrario spinge le prime spire della molla autoserrante verso l'esterno, contro il corpo circostante. In questo modo, l'albero filettato viene mantenuto nella sua posizione e le forze di ritorno sono contrastate dalla molla autoserrante, garantendo la stabilità del sistema. Quando il freno di stazionamento viene rilasciato, il motorino elettrico aziona l'albero filettato e trascina l'estremità opposta della molla autoserrante, consentendo lo sblocco.
Protezione dalla Corrosione e Mantenimento dell'Efficacia
Per proteggere i tamburi del freno e le pastiglie dalla corrosione e per garantire un effetto frenante sempre ottimale, il sistema attiva periodicamente i freni durante la marcia. Questo avviene quasi una volta al mese o ogni 1000 km. La frenata viene eseguita automaticamente dal sistema e senza che il conducente se ne accorga. Durante questa fase di frenata "di mantenimento", il freno di stazionamento viene azionato con una forza pari a circa il 20% della forza massima. L'usura provocata da questa frenata è estremamente ridotta, ma contribuisce significativamente a prolungare la vita utile dei componenti e a mantenere l'efficienza del sistema nel tempo.
