Il Sistema di Cambio Automatico con Frizione Scania: Funzionamento e Manutenzione

Il cuore di un veicolo Scania moderno batte spesso al ritmo di un sistema di cambio automatico con frizione, una tecnologia progettata per ottimizzare l'efficienza, la sicurezza e il comfort di guida. Questi sistemi, pur essendo automatizzati, integrano una frizione tradizionale, offrendo il meglio di entrambi i mondi: la comodità di un cambio automatico e l'efficienza meccanica di una frizione a secco. Comprendere il loro funzionamento e le pratiche di manutenzione associate è fondamentale per massimizzare la vita utile del veicolo e garantire prestazioni ottimali.

Principi Fondamentali del Cambio Automatico con Frizione

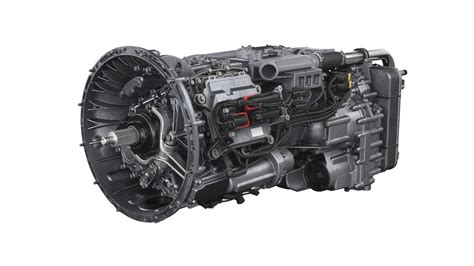

I veicoli Scania dotati di cambio automatico con frizione, come il noto Opticruise, utilizzano una logica di controllo sofisticata per gestire l'innesto della frizione e la selezione delle marce. A differenza dei cambi automatici tradizionali con convertitore di coppia, questi sistemi mantengono una frizione fisica che si disinnesta e innesta come in un cambio manuale, ma l'operazione è completamente automatizzata.

Il sistema si basa su sensori che monitorano parametri critici come la velocità del veicolo, il regime del motore, la posizione del pedale dell'acceleratore e il carico del veicolo. Sulla base di questi dati, l'unità di controllo elettronica (ECU) determina la marcia più appropriata e gestisce l'innesto o il disinnesto della frizione in modo fluido e preciso, minimizzando lo slittamento e l'usura.

Gestione del Regime del Motore

Per quanto riguarda il regime del motore, le indicazioni visive sul cruscotto o tramite il sistema di gestione del veicolo sono cruciali per l'efficienza. Generalmente, un regime tra 0 e 2.000 giri/min e tra 2.200 e 2.400 giri/min, indicato dal colore bianco, è ottimale per la maggior parte delle condizioni operative, segnalando un funzionamento efficiente o un regime di mantenimento. Tra 2.000 e 2.400 giri/min, indicato dal colore azzurro, il motore esercita la massima potenza, un intervallo ideale per le accelerazioni o il superamento di pendenze. Un regime di circa 2.400 giri/min, segnalato dal colore rosso, indica che il motore sta operando a un regime elevato, potenzialmente al limite, e potrebbe suggerire la necessità di una marcia superiore o di un alleggerimento del carico per mantenere l'efficienza e prevenire l'usura. Questi indicatori sono strumenti preziosi per il conducente, anche in un sistema automatico, per monitorare le prestazioni del motore e agire di conseguenza in situazioni specifiche che richiedono un intervento manuale o una consapevolezza del regime.

Funzionalità Avanzate e Sistemi di Supporto alla Guida

I veicoli Scania moderni sono equipaggiati con una serie di funzionalità e sistemi di supporto che lavorano in sinergia con il cambio automatico per migliorare ulteriormente l'esperienza di guida e la sicurezza.

Assistenza Partenza in Salita (Hill Start Assist)

L'assistenza partenza in salita è una funzione preziosa che previene il movimento all'indietro del veicolo durante le partenze su pendenze. Per attivarla, è sufficiente attivare l'alimentazione del veicolo e premere l'interruttore dedicato, che si accende per indicarne l'attivazione. Quando si preme il pedale del freno, si percepisce un "clic" che segnala il mantenimento della pressione dei freni, consentendo di rilasciare il pedale del freno. Questa funzione rimane attiva fino alla sua disattivazione manuale tramite l'interruttore. Quando entrambi i pedali vengono completamente rilasciati, l'assistenza partenza in salita si disattiva dopo pochi secondi, permettendo al veicolo di iniziare a muoversi in avanti.

Frenata di Emergenza Automatica (AEB - Advanced Emergency Braking)

Il sistema AEB è un dispositivo di supporto fondamentale per la sicurezza, progettato per prevenire o mitigare collisioni. Si attiva automaticamente all'inserimento della tensione. Il conducente può sempre assumere il controllo della frenata premendo il pedale del freno, annullando così l'avviso e la frenata automatica. Dopo una frenata alla massima potenza che porta all'arresto del veicolo, i freni rimangono attivi per qualche secondo per impedirne il movimento.

Per disattivare l'AEB, è necessario utilizzare l'interruttore apposito, la cui spia si accende di colore giallo, indicando che l'AEB è limitato ma ancora parzialmente attivo. È importante notare che, se la telecamera del sistema è bloccata, ad esempio da sporco o ghiaccio, potrebbe essere sufficiente attivare i tergicristalli per ripristinarne la funzionalità. Tuttavia, è cruciale ricordare che l'AEB è solo un aiuto e, in determinate condizioni di circolazione, può avere difficoltà a individuare o localizzare correttamente i veicoli.

Manutenzione e Sicurezza del Veicolo

La corretta manutenzione e l'adesione alle procedure di sicurezza sono essenziali per garantire la longevità e l'affidabilità di un veicolo Scania.

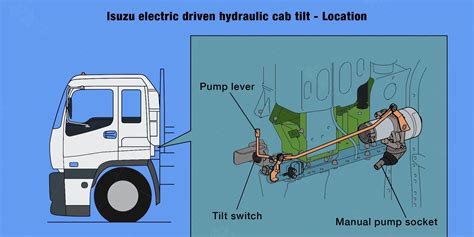

Sollevamento e Ribaltamento della Cabina

Il ribaltamento della cabina è un'operazione necessaria per accedere al motore e ad altri componenti per la manutenzione. Prima di procedere, il veicolo deve trovarsi su una superficie piana. È fondamentale inserire il freno di stazionamento, mettere la leva del cambio in posizione folle e rimuovere dalla cabina tutti gli oggetti sparsi e le attrezzature pesanti, oltre a chiudere le portiere per motivi di sicurezza.

Esistono due metodi principali per il ribaltamento della cabina:

Ribaltamento Manuale della Cabina

Per il ribaltamento manuale, è necessario portare la valvola della pompa nella posizione di ribaltamento (come illustrato nella figura superiore) e assemblare la leva con l'adattatore. Pompare utilizzando la leva fino a quando la cabina non si ribalta in avanti per effetto del proprio peso.

Ribaltamento Elettrico della Cabina

Per il ribaltamento elettrico, dopo aver preparato il veicolo come descritto sopra, aprire la griglia anteriore superiore ed estrarre i pannelli laterali della griglia anteriore. Il telecomando per il ribaltamento della cabina si trova sotto la griglia anteriore. Premere il pulsante di attivazione sul retro del telecomando e il pulsante di ribaltamento, mantenendoli entrambi premuti fino a quando la cabina non si ribalta in avanti per effetto del proprio peso.

Avvertenza: Durante l'abbassamento della cabina, esiste un rischio significativo di lesioni da schiacciamento. È imprescindibile chiudere le portiere e assicurarsi che nessuno si trovi nell'area di movimento della cabina. La valvola della pompa deve essere nella posizione di abbassamento durante la marcia (come illustrato nella figura inferiore).

Sicurezza Durante i Lavori Sotto il Veicolo

Lavorare sotto un veicolo sollevato presenta rischi elevati. È categoricamente vietato posizionarsi sotto un veicolo sollevato e sostenuto esclusivamente da un martinetto. Per garantire la massima sicurezza, sia il telaio che le sospensioni mobili dell'assale devono essere assicurati per impedirne la caduta. In caso di veicoli con sospensioni pneumatiche, è altrettanto pericoloso posizionarsi al di sotto se non è completamente assicurato in caso di modifica della pressione nei soffietti.

Non lavorare sotto la cabina quando questa si trova nella posizione centrale, in quanto questa posizione non garantisce la stabilità necessaria per prevenire cadute improvvise.

Cambio Gomme e Serraggio dei Dadi delle Ruote

Per cambiare una ruota in sicurezza, è necessario innestare una marcia bassa e girare la chiave nella posizione di blocco per immobilizzare il veicolo. Il martinetto deve essere posizionato solo sotto i punti di sollevamento specificati per evitare danni al veicolo o cedimenti.

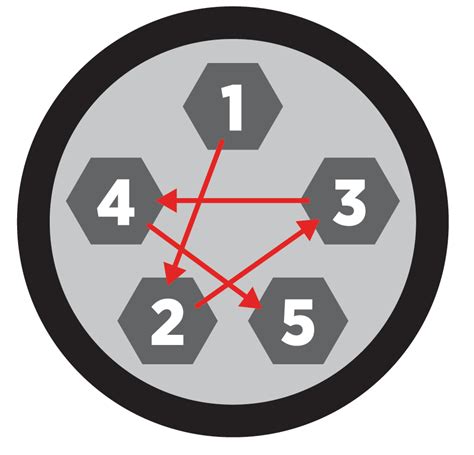

Prima di rimontare la ruota, pulire accuratamente le superfici di contatto. Alcuni cerchioni sono dotati di anelli distanziatori che devono essere correttamente posizionati. Rimontare la ruota nella posizione originale e serrare i dadi delle ruote nella sequenza corretta, come illustrato nella figura, per garantire una distribuzione uniforme della pressione. È fondamentale non utilizzare mai un serradadi del tipo a volano, poiché potrebbe applicare una coppia eccessiva o insufficiente. Le officine Scania devono serrare i dadi delle ruote alla coppia corretta. Scania consiglia di tracciare una linea sulle viti e sui dadi delle ruote con un pennarello per rilevare più agevolmente eventuali deviazioni o allentamenti.

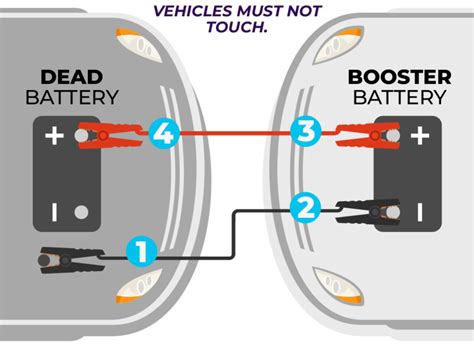

Avviamento di Emergenza con Cavi

In caso di batteria scarica, è possibile avviare il veicolo utilizzando i cavi di avviamento. È importante seguire una procedura specifica per evitare scintille e danni ai sistemi elettrici.

1. Collegare il polo positivo (+) della batteria del veicolo con la tensione della batteria bassa al polo positivo (+) della batteria completamente carica.
2. Collegare il polo negativo (-) della batteria del veicolo con la batteria completamente carica al polo negativo (-) della batteria del veicolo con la tensione della batteria bassa. (Nota: l'ordine dei collegamenti dei poli negativi è stato corretto per la sicurezza).
3. Quando viene collegato l'ultimo cavo, possono formarsi delle scintille, quindi è importante non rimanere in prossimità delle batterie.
4. Avviare il motore del veicolo con la tensione della batteria bassa. Azionare il motorino di avviamento per un massimo di 30 secondi.
5. Se il motore non si avvia, scollegare i cavi seguendo le indicazioni del passo 6 (in ordine inverso) e ripetere tutti i punti, ad eccezione del tentativo di avviamento. Se il motore non si avvia nemmeno dopo il secondo tentativo, lasciare riposare il motorino di avviamento per almeno 5 minuti prima di riprovare altre due volte.

Dopo avere avviato il motore, scollegare prima il cavo del polo negativo (-) della batteria del veicolo con la tensione della batteria bassa e poi gli altri cavi in ordine inverso rispetto al collegamento.

Prese di Forza (PTO - Power Take-Off)

I veicoli Scania possono essere equipaggiati con diverse tipologie di prese di forza, che consentono di trasferire la potenza dal motore o dal cambio ad attrezzature esterne.

Presa di Forza Azionata dal Cambio (EG)

La presa di forza EG è montata sul cambio ed è azionata dall'albero secondario del cambio stesso, trasferendo potenza dal cambio all'attrezzatura esterna. Di norma, non è inserita. Quando si utilizza la presa di forza EG ad alta velocità, il veicolo deve trovarsi su una superficie il più piana possibile. Con la presa di forza EG inserita, il cambio marcia è bloccato durante la guida, ma è comunque possibile cambiare marcia a veicolo fermo. È fondamentale inserire e disinserire la presa di forza solo quando è scarica per prevenire danni. Se dopo 10 secondi non appare alcun simbolo, è consigliabile rilasciare lentamente la frizione per permettere alle marce di innestarsi correttamente. Se si avverte un rumore anomalo provenire dal cambio automatico quando si innesta la presa di forza, è necessario premere immediatamente l'interruttore per disattivarla.

Presa di Forza Azionata dal Motore (EK)

La presa di forza EK è un perno dell'albero esterno che trasferisce potenza direttamente dal motore agli accessori esterni. È montata tra il motore e il cambio.

Presa di Forza Azionata dalla Distribuzione (ED)

La presa di forza ED è azionata direttamente dalla distribuzione del motore e inizia a girare non appena si avvia il motore, trasferendo potenza agli accessori esterni.

Interruttore EXT

L'interruttore EXT è un dispositivo di sicurezza che consente di controllare alcune funzioni del veicolo dall'esterno. Questo può essere particolarmente utile durante le operazioni con le prese di forza o in altre situazioni in cui è necessario monitorare il veicolo da una posizione esterna sicura.

Sistema Idraulico Ausiliario

Per i veicoli che necessitano di alimentare attrezzature idrauliche esterne, il sistema idraulico ausiliario Scania offre flessibilità e controllo. La pressione del sistema idraulico può essere impostata a 150 o 220 bar, con due posizioni fisse. È essenziale verificare la pressione necessaria per le attrezzature idrauliche specifiche che si intendono collegare al sistema e impostarla di conseguenza tramite l'apposita manopola. Questa regolazione precisa garantisce il corretto funzionamento delle attrezzature e previene sovraccarichi o danni al sistema.
