Guida Completa alla Scatola dei Fusibili della Nissan Qashqai (J11)

La Nissan Qashqai/Rogue Sport di seconda generazione (J11), prodotta dal 2014 al 2022, è un veicolo popolare e affidabile. Come ogni veicolo moderno, la Qashqai si affida a un complesso sistema elettrico per il funzionamento di tutte le sue componenti, dai fari all'infotainment, passando per i sistemi di sicurezza e comfort. Un elemento cruciale di questo sistema sono le scatole dei fusibili, progettate per proteggere i circuiti elettrici da sovraccarichi e cortocircuiti. La comprensione della loro ubicazione e della funzione di ciascun fusibile è fondamentale per la manutenzione e la risoluzione dei problemi elettrici.

In questa guida approfondiremo la disposizione e l'assegnazione dei fusibili nelle diverse scatole presenti nella Nissan Qashqai (J11). Per garantire la massima chiarezza e accuratezza, prenderemo in considerazione tutte le scatole dei fusibili rilevanti, fornendo schemi dettagliati e descrizioni specifiche per ciascun fusibile. È importante notare che, sebbene le informazioni fornite siano complete, è sempre consigliabile consultare il manuale d'uso e manutenzione specifico del proprio veicolo per confermare i dettagli esatti, in quanto potrebbero esserci leggere variazioni a seconda dell'anno di produzione o del livello di allestimento.

Fondamentali sui Fusibili Auto: Protezione e Funzionamento

I fusibili sono dispositivi di sicurezza essenziali in qualsiasi sistema elettrico. Il loro scopo primario è proteggere i componenti elettrici e il cablaggio da danni causati da correnti eccessive. Un fusibile è costituito da un sottile filamento metallico progettato per sciogliersi e interrompere il circuito quando la corrente che lo attraversa supera un valore predeterminato. Questo interruzione previene il surriscaldamento dei cavi, potenziali incendi o danni irreparabili ai dispositivi collegati.

Ogni fusibile ha un valore nominale espresso in Ampere (A), che indica la massima corrente che può sopportare prima di "bruciarsi". È cruciale sostituire un fusibile bruciato con uno dello stesso valore nominale. L'uso di un fusibile con un valore superiore può compromettere la protezione del circuito, mentre uno con un valore inferiore potrebbe bruciarsi troppo facilmente. I fusibili sono solitamente identificabili dal colore, che corrisponde al loro valore in Ampere, rendendo più facile la sostituzione. Ad esempio, un fusibile rosso è spesso da 10A, mentre uno blu è da 15A.

All'interno della Nissan Qashqai (J11), come nella maggior parte dei veicoli moderni, esistono diverse scatole dei fusibili, strategicamente posizionate per proteggere diversi gruppi di circuiti. Questa suddivisione aiuta a isolare i problemi elettrici, facilitando l'identificazione e la risoluzione delle anomalie. Generalmente, una scatola dei fusibili si trova nel vano motore per i circuiti ad alta corrente e quelli relativi al motore, mentre un'altra si trova nell'abitacolo per i circuiti relativi agli accessori interni.

Scatola dei Fusibili n. 1 nel Vano Motore

La scatola dei fusibili n. 1 nel vano motore è una delle principali centrali di distribuzione elettrica per la Nissan Qashqai (J11). Contiene fusibili che proteggono una vasta gamma di componenti critici, inclusi quelli relativi al motore, ai sistemi di sicurezza e ad alcuni servizi ausiliari. La sua posizione strategica nel vano motore la rende facilmente accessibile per l'ispezione e la sostituzione dei fusibili. È importante maneggiare con cura i componenti all'interno di questa scatola, poiché alcuni circuiti potrebbero rimanere attivi anche a motore spento.

Per identificare i fusibili specifici, è utile fare riferimento allo schema dettagliato fornito di seguito. Lo schema della scatola dei fusibili n. 1 mostra la disposizione fisica dei fusibili, mentre l'assegnazione dei fusibili nella scatola dei fusibili del vano motore n. 1 descrive la funzione di ciascun fusibile.

Schema della Scatola dei Fusibili n. 1

Questa dettagliata assegnazione dei fusibili nella scatola dei fusibili del vano motore n. 1 consente una rapida diagnosi in caso di malfunzionamenti elettrici. Ad esempio, se le luci diurne smettono di funzionare, il primo punto di controllo sarà il fusibile F3.

Scatola dei Fusibili n. 2 nel Vano Motore

Oltre alla scatola dei fusibili n. 1, la Nissan Qashqai (J11) include un'ulteriore scatola di fusibili nel vano motore, designata come n. 2. Questa scatola gestisce ulteriori circuiti e componenti, spesso di natura ausiliaria o con requisiti di corrente più specifici. La sua presenza dimostra la complessità del sistema elettrico del veicolo e la necessità di distribuire le protezioni su più punti.

Anche per questa scatola è fondamentale disporre di uno schema chiaro per l'identificazione. Lo schema della scatola dei fusibili n. 2 fornisce una rappresentazione visiva, mentre l'assegnazione dei fusibili nella scatola dei fusibili del vano motore n. 2 elenca le funzioni specifiche di ciascun fusibile.

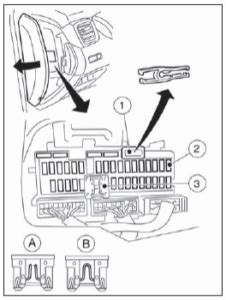

Schema della Scatola dei Fusibili n. 2

La presenza di fusibili dedicati a sistemi avanzati di assistenza alla guida (ADAS) come il BSW, LDW, FCW e AEB, evidenzia il livello tecnologico della Nissan Qashqai J11. La conoscenza di questi fusibili è particolarmente utile per la diagnostica di questi sistemi complessi.

Scatola dei Fusibili n. 3 nell'Abitacolo

Proseguendo con l'analisi delle scatole dei fusibili, la Nissan Qashqai (J11) dispone di scatole anche all'interno dell'abitacolo. La scatola dei fusibili n. 3 è tipicamente situata in una posizione più interna, spesso sotto il cruscotto o dietro un pannello laterale, accessibile dal lato del guidatore o del passeggero. Questa scatola è dedicata ai circuiti che alimentano gli accessori e le funzionalità interne del veicolo, garantendo il comfort e la connettività per gli occupanti.

I fusibili qui presenti proteggono componenti come l'impianto audio, il sistema di navigazione, le prese di corrente ausiliarie, i comandi al volante e altri sistemi di infotainment. Come per le scatole del vano motore, è essenziale avere uno schema chiaro e un'assegnazione dettagliata per una corretta manutenzione. Lo schema della scatola dei fusibili n. 3 mostra la disposizione fisica, mentre l'assegnazione dei fusibili nella scatola dei fusibili del vano motore n. 3 (in realtà abitacolo) descrive le loro funzioni.

Schema della Scatola dei Fusibili n. 3

Quando si riscontrano problemi con l'impianto audio o le prese USB, questa è la scatola dei fusibili da controllare per prima. L'individuazione del fusibile corretto è facilitata da questa assegnazione dettagliata.

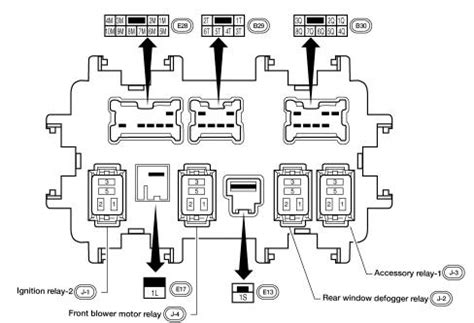

Scatola dei Fusibili n. 4 nell'Abitacolo (o Modulo BCM)

In alcune configurazioni della Nissan Qashqai (J11), specialmente quelle con equipaggiamenti più ricchi o con determinate varianti di mercato, potrebbe esserci una quarta scatola dei fusibili, o un modulo di controllo della carrozzeria (BCM) con fusibili integrati, che gestisce ulteriori circuiti dell'abitacolo. Questa scatola complementare serve a distribuire ulteriormente i carichi elettrici e a proteggere circuiti specifici che non rientrano nelle altre scatole. Spesso si trova in prossimità del BCM stesso, che è un centro nevralgico per molte funzioni di comfort e sicurezza.

Anche in questo caso, la consultazione di uno schema specifico e di un'assegnazione dei fusibili è indispensabile. Lo schema della scatola dei fusibili n. 4 illustra la sua disposizione, mentre l'assegnazione dei fusibili nella scatola dei fusibili del vano motore n. 4 (in realtà abitacolo/BCM) descrive le funzioni protette.

Schema della Scatola dei Fusibili n. 4

Questa scatola è particolarmente importante per i modelli più accessoriati, in quanto protegge i circuiti di molte delle funzioni "premium" o aggiuntive. La complessità dei sistemi elettrici moderni rende indispensabile una chiara mappatura di tutti i fusibili.

Manutenzione e Sostituzione dei Fusibili

La manutenzione delle scatole dei fusibili è un aspetto relativamente semplice ma di vitale importanza per la funzionalità e la sicurezza del veicolo. Ogni volta che un componente elettrico smette di funzionare, il primo passo diagnostico dovrebbe essere il controllo del fusibile corrispondente.

Per sostituire un fusibile bruciato, è necessario seguire alcuni passaggi:

1. Spegnere il veicolo: Assicurarsi che il motore sia spento e la chiave rimossa dall'accensione (o il sistema keyless disattivato) per evitare scosse elettriche o danni ai circuiti.
2. Individuare la scatola dei fusibili: Utilizzare le informazioni fornite in questa guida o il manuale del proprietario per individuare la scatola corretta.
3. Rimuovere il coperchio: Le scatole dei fusibili hanno un coperchio protettivo che deve essere rimosso. Spesso sono presenti delle clip o dei ganci che lo tengono in posizione.
4. Identificare il fusibile bruciato: Consultare lo schema dei fusibili per individuare il fusibile corrispondente al componente malfunzionante. Un fusibile bruciato avrà il filamento metallico all'interno spezzato. Alcune scatole fusibili includono una pinzetta in plastica per facilitare l'estrazione.
5. Sostituire il fusibile: Utilizzare la pinzetta o delle piccole pinze per estrarre con delicatezza il fusibile bruciato. Sostituirlo con un nuovo fusibile dello stesso amperaggio e colore. Non utilizzare mai un fusibile con un amperaggio superiore, poiché ciò potrebbe causare danni gravi all'impianto elettrico.
6. Riposizionare il coperchio: Una volta sostituito il fusibile, riposizionare saldamente il coperchio della scatola dei fusibili.

Se un fusibile si brucia ripetutamente, ciò indica un problema più profondo nel circuito elettrico, come un cortocircuito o un sovraccarico persistente. In questi casi, è consigliabile rivolgersi a un meccanico qualificato o a un elettrauto per una diagnosi professionale e una riparazione. Ignorare fusibili che continuano a bruciarsi può portare a danni più seri e costosi.

Comprendere la disposizione e la funzione dei fusibili nella Nissan Qashqai (J11) non solo facilita la risoluzione dei problemi, ma contribuisce anche a una maggiore consapevolezza del funzionamento generale del veicolo. Questa guida dettagliata serve come risorsa preziosa per proprietari, appassionati e tecnici che desiderano mantenere la propria Qashqai in condizioni ottimali.
