Schema Corpo Farfallato CDTI: Guida Completa alla Comprensione e Risoluzione dei Problemi

I motori diesel moderni sono equipaggiati con sistemi complessi volti a ridurre le emissioni inquinanti e migliorare l'efficienza. Tra questi, il corpo farfallato motorizzato, noto anche come valvola a farfalla, gioca un ruolo cruciale, in particolare nei sistemi CDTI (Common Rail Diesel Turbo Intercooler). Questo componente, sebbene spesso associato ai motori a benzina, ha assunto una funzione vitale anche nei diesel, pur con scopi diversi. La sua comprensione è fondamentale per diagnosticare e risolvere problematiche comuni che possono influire sulle prestazioni del veicolo e sull'accensione della spia MIL (Malfunction Indicator Lamp).

Il Principio di Funzionamento della Farfalla Motorizzata nei Diesel

Per rispettare i limiti imposti dalle normative antinquinamento sempre più stringenti, le case automobilistiche hanno adottato la strategia del ricircolo dei gas di scarico (EGR). Reintroducendo una parte significativa dei gas esausti (fino al 60%) nel condotto di aspirazione, si ottengono due effetti principali: una riduzione delle emissioni di NOx e la combustione di una porzione del particolato prodotto, contribuendo così a una sostanziale diminuzione dell'inquinamento.

Tuttavia, la semplice differenza di pressione tra il condotto di aspirazione e quello di scarico non sarebbe sufficiente per gestire la massiccia quantità di gas da ricircolare. È qui che entra in gioco il corpo farfallato motorizzato. Questo componente, posizionato sull'aspirazione e controllato da una gestione completamente elettronica, chiudendosi genera una depressione che favorisce l'ingresso dei gas esausti nel condotto di aspirazione. La quantità di gas ricircolati è proporzionale al grado di chiusura della farfalla, consentendone un controllo estremamente preciso.

Le Doppie Funzioni del Corpo Farfallato

Oltre alla sua funzione principale nel sistema EGR, al corpo farfallato è demandata una duplice responsabilità che ne sottolinea l'importanza nel complesso sistema di gestione del motore:

1. Gestione delle temperature di combustione per la strategia del DPF (Filtro Antiparticolato Diesel): Il corpo farfallato contribuisce a mantenere le temperature di combustione ottimali necessarie per il corretto funzionamento e la rigenerazione del DPF. Un controllo preciso della temperatura è essenziale per bruciare efficacemente il particolato accumulato nel filtro.
2. Prevenzione degli scuotimenti del motore allo spegnimento: Al momento dello spegnimento del motore, il corpo farfallato viene comandato repentinamente in completa chiusura. Questa azione rapida previene gli scuotimenti e le vibrazioni indesiderate che altrimenti si verificherebbero a causa della combustione residua e delle inerzie meccaniche, contribuendo a un arresto più dolce e confortevole.

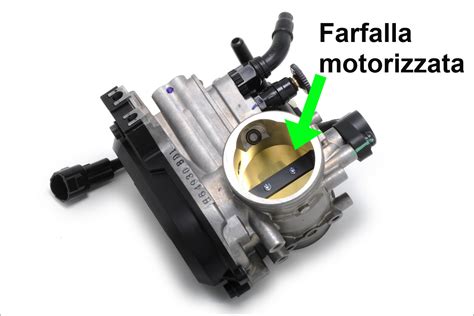

Composizione e Componenti Chiave del Corpo Farfallato (V157)

Il componente noto come complessivo corpo farfallato (identificato spesso come V157 in sistemi come quelli Audi A3 2.0 TDI, ma la logica è analoga per i CDTI) è costituito da diverse parti integrate che lavorano in sinergia:

• Servomotore: Un motore elettrico che aziona fisicamente la farfalla, controllandone il grado di apertura e chiusura.
• Modulo Elettronico: Questo modulo governa completamente il servomotore, interpretando i comandi inviati dalla centralina del motore (ECU). Riceve segnali di tipo PWM (Pulse Width Modulation) con un'ampiezza di circa 12V.
• Sensore Interno di Posizione: Integrato nel modulo elettronico, informa la centralina sulla posizione esatta della farfalla. Questo dato è cruciale per l'elaborazione di un segnale di feed-back.
• Connettore Elettrico: Un connettore a più pin che permette il collegamento tra il corpo farfallato e il cablaggio del veicolo.

Schema Elettrico e Segnali Chiave

Comprendere lo schema elettrico è fondamentale per la diagnosi di eventuali malfunzionamenti. Il componente riceve massa dal pin 1 del connettore, mentre l'alimentazione giunge al pin 2 dal relé J329, protetto da un fusibile SB8 da 10 A (spesso indicato sull'unità porta fusibili con la sigla F8). È importante notare che se viene a mancare l'alimentazione, un sistema meccanico di reset pone la farfalla nella posizione di completa apertura, garantendo un minimo di funzionalità di emergenza.

Al pin 3 giunge il segnale di comando in PWM, che ha un'ampiezza di circa 10 V e una frequenza di 250 Hz. Dal pin 4, invece, viene emesso il segnale di feed-back. Questo segnale, a 12 V fissi, costituisce la linea di diagnosi del componente, tramite la quale l'ECU è in grado di riconoscere eventuali malfunzionamenti e generare i relativi codici errore. La centralina utilizza questo feed-back per verificare se il comando impartito è stato eseguito correttamente.

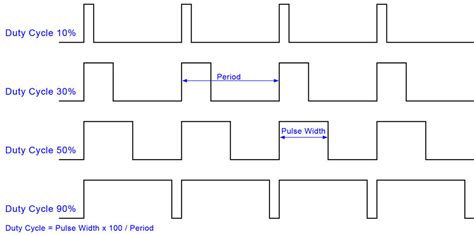

Gli oscillogrammi seguenti evidenziano le percentuali di duty cycle (d.c.) quando la centralina motore comanda il componente alla chiusura e all'apertura:

• Segnale farfalla aperta: Corrisponde a una determinata percentuale di d.c.
• Segnale farfalla chiusa: Corrisponde a una percentuale di d.c. differente, solitamente massima o minima a seconda della logica di controllo.

Tutte le percentuali intermedie di d.c. corrispondono ai vari gradi di apertura della farfalla.

Problematiche Comuni e Sintomatologia

La sintomatologia legata a malfunzionamenti del corpo farfallato è spesso associata al recovery del sistema di iniezione, con la conseguente accensione della spia MIL. Oltre all'errore generico P2102 ("Circuito controllo attuatore farfalla"), nelle motorizzazioni BKD (e analoghe nei CDTI) si possono riscontrare i seguenti codici guasto:

• Original DTC 19559: Motorino sportello collettore aspirazione (V157), malfunzionamento.
• 19558: Motorino sportello collettore aspirazione (V157), nessun segnale.
• 19557: Motorino sportello collettore aspirazione (V157), interruzione o cortocircuito verso massa.
• 19556: Motorino sportello collettore aspirazione (V157), cortocircuito verso positivo.
• 17075: Motorino ventola liquido di raffreddamento motore 1 - cortocircuito a massa (questo errore può apparire in correlazione, come vedremo).

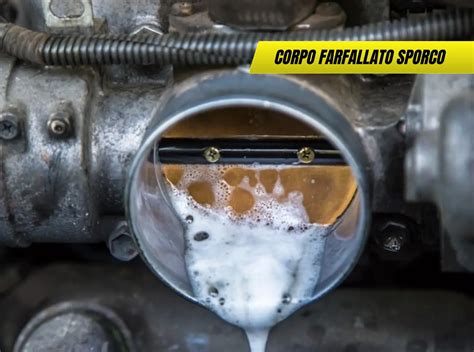

In genere, gli inconvenienti sulla farfalla motorizzata dei motori diesel moderni sono principalmente legati al ricircolo dei gas di scarico. Questi sono responsabili dell’accumulo di residui carboniosi e olio sugli organi della farfalla, che ne ostacolano il movimento. Ciò implica un maggiore sforzo del servomotore, che può condurre a due problematiche differenti:

1. Eccessivo assorbimento elettrico: Il motorino, nel tentativo di vincere l'attrito dovuto ai depositi, assorbe più corrente del dovuto, portando a bruciare il fusibile di protezione (F8).
2. Rottura degli ingranaggi del motorino d’azionamento: Lo sforzo eccessivo può causare il danneggiamento meccanico degli ingranaggi interni del motorino.

Nei casi in cui si verifica una rottura meccanica del motorino di azionamento o il fusibile F8 della linea di alimentazione salta, a quadro acceso sul pin 4 della farfalla non si avrà nessuna tensione. Questa assenza di tensione rappresenta il feed-back di diagnosi guasto del componente. Inoltre, potrebbe manifestarsi l’errore 17075, poiché il fusibile F8 è spesso posto a protezione anche del modulo delle ventole motore. Pertanto, errori relativi alle ventole possono verificarsi nel caso in cui salti il fusibile, anche se il problema originale risiede nel corpo farfallato.

Un altro sintomo può essere la presenza di olio nella parte elettrica della valvola, che può imbrattare il motorino, il coperchio che comprende un circuito elettronico e i contatti, compromettendo il funzionamento. Questo suggerisce che l'accumulo di olio e residui non è solo un problema meccanico ma può avere un impatto diretto sull'elettronica del componente.

Diagnosi e Ricerca del Ricambio

Quando si presentano queste problematiche, è fondamentale una diagnosi accurata. Dopo aver resettato le spie e percorso alcuni chilometri, se il problema persiste, è opportuno effettuare una vaggata (diagnosi tramite strumento VAG-COM o equivalente) per leggere i codici errore specifici. Questo aiuterà a capire se la valvola è effettivamente difettosa. Se la valvola non è a posto dopo aver tentato una pulizia, i fault dovrebbero ricomparire.

La ricerca del codice del ricambio è un passaggio importante. Per individuare il codice esatto, è possibile utilizzare siti come www.realoem.me o www.oemepc.com. Questi sono cataloghi elettronici gratuiti che consentono di trovare il disegno esploso preciso del modello del veicolo e l'anno di produzione. È fondamentale fare attenzione al codice-articolo e verificare eventuali revisioni o cancellazioni di pezzi nel tempo (ad esempio, alcuni interruttori potrebbero essere stati cancellati dopo il 2011, come osservato per un interruttore del freno). Va sottolineato che in questi siti gratuiti non è possibile utilizzare il numero di telaio (VIN) per la ricerca, quindi è necessario selezionare manualmente il modello e l'anno. Nonostante la ricerca con il numero di telaio possa dare errore in alcuni cataloghi, "a dir dello spacciatore sono più o meno tutti uguali" è un'affermazione da prendere con cautela, in quanto le specifiche possono variare significativamente.

Risoluzione del Problema: Pulizia o Sostituzione?

L’operazione principale da eseguire, e spesso la prima che si tenta, è la pulizia del motorino farfalla. Se, dopo aver pulito tutto alla perfezione, gli errori (nello specifico quelli relativi alla farfalla motorizzata V157) non si cancellano, è opportuno effettuare un controllo più approfondito. Questo include il controllo dell’alimentazione e della massa del componente, nonché la verifica dei cablaggi collegati alla centralina motore e le relative prove di cortocircuito verso massa e verso positivo.

Generalmente, quando il fusibile (F8) salta, la causa è dovuta a un eccessivo assorbimento da parte del motore elettrico di comando, spesso a causa dell'ostruzione meccanica descritta. Ma se anche a seguito della pulizia il fusibile continua a saltare, è necessaria la sostituzione del componente del complessivo farfalla V157. La sostituzione è obbligatoria anche nel caso in cui il fusibile non salti ma sul pin 4 venga a mancare la tensione di 12 volt, indicando un guasto elettronico interno al modulo della farfalla.

In alcuni casi, la parte meccanica della valvola potrebbe essere ancora in buono stato, ma il problema risiede nella schedina elettrica montata sul coperchio. In questa situazione, si potrebbe considerare la sostituzione della sola parte elettronica, ovvero l'acquisto del solo coperchio contenente il modulo di controllo. Questa opzione è spesso più economica rispetto all'intero complessivo.

Un'altra considerazione importante riguarda il sensore MAP (Manifold Absolute Pressure) sul collettore di aspirazione. Alcuni potrebbero chiedersi quale sia la sua funzione e se abbia relazioni con la farfalla. Dalle ricerche effettuate, il sensore MAP non dovrebbe avere relazioni dirette con la farfalla motorizzata; se avesse dei malfunzionamenti, le situazioni avvertite alla guida sarebbero ben altre e si manifesterebbero con codici errore specifici del sensore MAP.

Le esperienze di molti automobilisti mostrano che, dopo aver provato a cambiare l'EGR, il sensore MAP, il debimetro, la lambda e persino l'N75, e aver controllato tutta la tubazione di depressione e l'intercooler, il problema può ancora persistere. Ciò suggerisce che il problema risiede sulla V157 o sulla gestione in centralina che la controlla e ne apprende i dati. Se la farfalla viene disabilitata dal mappatore, e il problema scompare, ciò rinforza l'ipotesi di un guasto al corpo farfallato o a un problema di gestione in centralina o a qualche parametro di iniezione. Alcune ipotesi, come quella che il sensore di temperatura motore/refrigerante, comunicando con la centralina, gestisca anche l'iniezione in base alla temperatura, sono interessanti da esplorare ma necessitano di una verifica approfondita.

In sintesi, un'attenta diagnosi, la conoscenza dei siti per la ricerca ricambi e la capacità di distinguere tra un problema meccanico risolvibile con la pulizia e un guasto elettronico che richiede la sostituzione, sono elementi chiave per affrontare efficacemente le problematiche relative al corpo farfallato CDTI.
