Schema Elettrico dell'Aria Condizionata sulla Opel Zafira: Guida Completa

L'impianto di climatizzazione di un veicolo moderno come l'Opel Zafira è un sistema complesso, essenziale per il comfort a bordo. Comprendere il suo funzionamento, in particolare per quanto riguarda l'alimentazione elettrica e la protezione dei circuiti, è fondamentale per la diagnosi e la risoluzione dei problemi. Questo articolo esplora lo schema elettrico dell'aria condizionata sulla Opel Zafira, concentrandosi sulla posizione dei fusibili, le cause comuni di guasto e altri problemi correlati.

La Complessa Rete di Fusibili dell'Aria Condizionata sulla Opel Zafira

Sulla Opel Zafira, in particolare i modelli come la Zafira del 2009, il sistema di climatizzazione non è protetto da un singolo fusibile, ma da una rete distribuita su diverse scatole fusibili. Questa configurazione, sebbene più complessa da navigare, garantisce una protezione più granulare dei vari componenti del sistema. L'ubicazione dei fusibili può variare leggermente a seconda dell'anno di produzione e della specifica configurazione del veicolo, ma in generale, una Zafira di quest'epoca può avere fino a quattro diverse scatole fusibili che ospitano componenti legati all'aria condizionata.

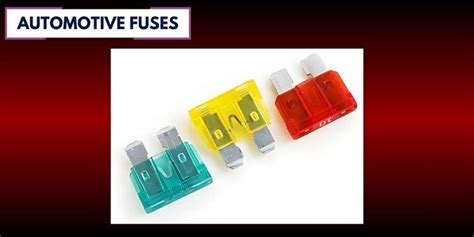

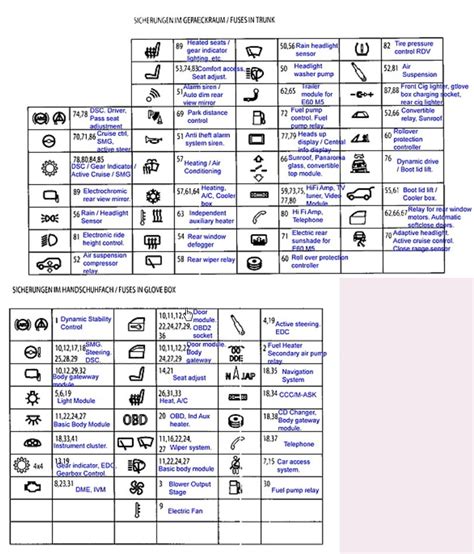

Di seguito una panoramica dettagliata dei fusibili e dei relè rilevanti per l'aria condizionata, suddivisi per scatola fusibili e tipo:

Scatola Fusibili 1

In una delle scatole fusibili, è possibile trovare un fusibile di tipo ATO, responsabile di una parte specifica del sistema di condizionamento dell'aria.

• Tipo: Fuse ATO
• Amperaggio: 10A
• Numero: 6
• Descrizione: Sistema di condizionamento dell'aria.

È importante notare che in questa scatola possono esserci altri sette fusibili non elencati specificamente qui, ma che potrebbero indirettamente influenzare il funzionamento del sistema.

Scatola Fusibili 2

Una seconda scatola fusibili contiene protezioni per componenti che gestiscono sia il riscaldamento che il condizionamento dell'aria, oltre ai sistemi elettronici di controllo climatico.

• Tipo: Fuse MINI
• Amperaggio: 5A
• Numero: 4
• Descrizione: Riscaldamento, sistema di condizionamento dell'aria, Electronic Climate Control (ECC).
• Tipo: Fuse MINI
• Amperaggio: 7.5A
• Numero: 14
• Descrizione: Riscaldamento, sistema di condizionamento dell'aria.

Anche in questa scatola, sono presenti oltre sessanta fusibili aggiuntivi che non sono stati dettagliati ma che fanno parte della complessa rete elettrica del veicolo.

Scatola Fusibili 3

La terza scatola fusibili include fusibili di amperaggio più elevato, che proteggono componenti cruciali come la ventola dell'abitacolo, e fusibili di minore amperaggio per altri circuiti ausiliari.

• Tipo: Fuse FMX/JCase
• Amperaggio: 40A
• Numero: 4
• Descrizione: Ventola abitacolo, riscaldamento, sistema di condizionamento dell'aria.
• Tipo: Fuse MINI
• Amperaggio: 5A
• Numero: 16
• Descrizione: Clacson, ABS, interruttore luci freno, sistema di condizionamento dell'aria.
• Tipo: Fuse MINI
• Amperaggio: 7.5A
• Numero: 27
• Descrizione: Riscaldamento, sistema di condizionamento dell'aria, sensore qualità dell'aria.

Anche in questa scatola si trovano oltre cinquantuno fusibili non mostrati, indicando la densità dei circuiti elettrici all'interno del veicolo.

Scatola Fusibili 4

Infine, una quarta scatola fusibili completa il quadro, con un altro fusibile ad alto amperaggio per la ventola abitacolo e fusibili dedicati specificamente al sistema di condizionamento e ai sistemi frenanti.

• Tipo: Fuse FMX/JCase
• Amperaggio: 40A
• Numero: 4
• Descrizione: Ventola abitacolo, riscaldamento, sistema di condizionamento dell'aria.
• Tipo: Fuse MINI
• Amperaggio: 10A
• Numero: 20
• Descrizione: Sistema di condizionamento dell'aria.
• Tipo: Fuse MINI
• Amperaggio: 5A
• Numero: 32
• Descrizione: Sistema frenante, sistema di condizionamento dell'aria, interruttore della frizione.

Similmente alle altre scatole, anche qui ci sono oltre cinquanta fusibili non specificati, che evidenziano la necessità di consultare il manuale d'officina o lo schema elettrico completo per una diagnosi approfondita.

Questa vasta distribuzione di fusibili sottolinea l'importanza di una consultazione accurata del manuale del proprietario o di schemi elettrici specifici per il modello e l'anno di produzione della propria Opel Zafira in caso di problemi all'aria condizionata.

Perché il Fusibile dell'Aria Condizionata si Brucia sulla Tua Zafira?

La bruciatura di un fusibile è un segnale che il circuito sta assorbendo troppa corrente, superando la sua capacità di protezione. È un meccanismo di sicurezza fondamentale per prevenire danni maggiori ai componenti elettrici. Quando un fusibile dell'aria condizionata si brucia sulla tua Zafira, è cruciale non limitarsi a sostituirlo, ma indagare la causa sottostante del sovraccarico. I motivi più comuni per cui il fusibile dell'aria condizionata si brucia sono vari e spesso interconnessi:

• Cortocircuito: Un cortocircuito è una delle cause più dirette e pericolose. Si verifica quando il cablaggio o i componenti del sistema di aria condizionata, come il compressore, la ventola del condensatore o la ventola dell'abitacolo, presentano un percorso a bassa resistenza che permette un flusso di corrente eccessivo. Questo può essere causato da cavi danneggiati, sfilacciati o con l'isolamento compromesso, che potrebbero essere a contatto con le parti metalliche del veicolo. È importante controllare la presenza di tali danni per prevenire ulteriori problemi.

• Compressore difettoso: Il compressore è il cuore del sistema di climatizzazione. Se si guasta o si blocca, ad esempio a causa di cuscinetti usurati o problemi interni, può aumentare in modo significativo il consumo di corrente. Questo sovraccarico elettrico può facilmente superare l'amperaggio nominale del fusibile, facendolo bruciare. Un compressore che sta per cedere spesso emette rumori insoliti prima di bloccarsi completamente.

• Guasto alla ventola: Sia la ventola del condensatore (situata davanti al radiatore) che quella dell'abitacolo (responsabile della circolazione dell'aria all'interno) possono essere fonti di problemi. Se una di queste ventole è difettosa, bloccata da detriti o ha cuscinetti usurati, richiederà più corrente del normale per funzionare, portando al surriscaldamento del circuito e alla bruciatura del fusibile. Un controllo visivo e una verifica del movimento delle pale possono aiutare a identificare un blocco.

• Relè dell'aria condizionata guasto: Il relè agisce come un interruttore controllato elettricamente, attivando o disattivando il flusso di corrente al compressore e ad altri componenti. Se un relè non funziona correttamente, potrebbe non aprire o chiudere il circuito in modo efficace, causando un flusso elettrico anomalo, che porta al surriscaldamento e alla bruciatura del fusibile. Un relè difettoso può anche impedire al sistema di ricevere l'alimentazione necessaria o causare un consumo eccessivo.

• Fusibile errato: Un errore comune durante la manutenzione fai-da-te o da parte di tecnici non esperti è la sostituzione del fusibile originale con uno di amperaggio inferiore rispetto a quello specificato da Opel. Un fusibile sottodimensionato non sarà in grado di gestire il normale consumo di corrente del sistema, bruciandosi prematuramente anche in condizioni di funzionamento ottimali dell'aria condizionata. È essenziale utilizzare sempre fusibili con l'amperaggio corretto.

È fondamentale sottolineare che, se il fusibile dell'aria condizionata è bruciato, è importante identificare e risolvere la causa del sovraccarico prima di sostituirlo. In caso contrario, è molto probabile che anche il nuovo fusibile si bruci, creando un ciclo continuo di sostituzioni senza risolvere il problema di fondo.

Altre Cause di Guasto dell'Aria Condizionata sulla Tua Zafira

Oltre a un fusibile bruciato, numerosi altri fattori possono impedire il corretto funzionamento dell'aria condizionata sulla tua Opel Zafira. La complessità del sistema implica che un malfunzionamento in una singola parte possa compromettere l'intera funzionalità di raffreddamento. Ecco le altre cause più comuni che possono impedire al sistema di aria condizionata di funzionare correttamente:

• Compressore difettoso: Come accennato in precedenza, il compressore è il componente chiave responsabile della circolazione del refrigerante attraverso il sistema. Se si guasta, smettendo di comprimere il refrigerante, l'intero sistema di aria condizionata non sarà in grado di raffreddare l'aria. I segnali di un compressore difettoso possono includere rumori insoliti, una frizione che non si innesta o una completa assenza di raffreddamento.

• Relè dell'aria condizionata guasto: Il relè controlla l'alimentazione elettrica del compressore. Se è difettoso, ad esempio a causa di contatti corrosi o un avvolgimento interno interrotto, il compressore non riceverà il segnale o l'energia necessaria per attivarsi. Questo può manifestarsi con l'aria condizionata che non si accende affatto o che funziona in modo intermittente.

• Refrigerante scarso: Una perdita di refrigerante è una causa estremamente comune di malfunzionamento dell'aria condizionata. Il refrigerante è il fluido che assorbe il calore dall'abitacolo e lo rilascia all'esterno. Senza una quantità sufficiente di refrigerante, il sistema non può effettuare lo scambio termico necessario e, di conseguenza, non può raffreddare l'aria. Le perdite possono essere difficili da individuare senza attrezzature specifiche e possono derivare da guarnizioni usurate, tubazioni danneggiate o un condensatore poroso.

• Ventola del condensatore guasta: Il condensatore è un radiatore che rilascia il calore dal refrigerante all'esterno del veicolo. La ventola del condensatore è vitale per questo processo, poiché aiuta a raffreddare il refrigerante che passa attraverso il condensatore. Se questa ventola non funziona correttamente (ad esempio, a causa di un motore elettrico bruciato o un blocco meccanico), il sistema può surriscaldarsi e smettere di raffreddare, specialmente quando il veicolo è fermo o si muove a basse velocità.

• Termostato o controllo del clima difettoso: Un problema con i controlli del clima del veicolo, come un termostato guasto o un'unità di controllo del clima elettronica difettosa (ECC), può impedire all'aria condizionata di ricevere il segnale corretto per attivarsi o per regolare la temperatura desiderata. Questo può portare a un raffreddamento insufficiente, eccessivo o intermittente, o a una completa inattività del sistema.

• Sensore di pressione difettoso: Il sistema di aria condizionata è dotato di sensori di pressione che monitorano i livelli del refrigerante all'interno del sistema. Se un sensore di pressione non funziona correttamente, potrebbe inviare letture errate all'unità di controllo. Per motivi di sicurezza e per prevenire danni al compressore, l'unità di controllo potrebbe impedire il funzionamento del sistema se rileva pressioni anomale, anche se i livelli di refrigerante sono corretti.

• Problemi elettrici: Oltre ai fusibili bruciati, altri problemi elettrici possono compromettere l'aria condizionata. Questi includono connessioni allentate, cavi danneggiati o corrosi e fili interrotti. Tali problemi possono impedire al sistema di aria condizionata di ricevere l'alimentazione necessaria, o causare interruzioni intermittenti nel funzionamento. La diagnostica di questi problemi richiede spesso un multimetro e una buona conoscenza dello schema elettrico.

La risoluzione di questi problemi richiede spesso una diagnosi approfondita da parte di un tecnico specializzato, che può utilizzare strumenti diagnostici per leggere i codici di errore e testare i componenti specifici.

Problemi Comuni con il Fusibile dell'Aria Condizionata e Sistemi Correlati

Talvolta, i problemi legati al sistema di aria condizionata possono manifestarsi in modo inaspettato o essere correlati ad altri sistemi del veicolo, rendendo la diagnosi più complessa. Un esempio riportato riguarda una Opel Zafira del 2012, modello 1.4 benzina, con una potenza di 103 kW, in cui si manifestavano contemporaneamente malfunzionamenti non solo dell'aria condizionata ma anche dei sedili riscaldati e del volante riscaldato.

In questo caso specifico, l'utente aveva già verificato i fusibili, i relè e il pannello di controllo, constatando che tutto sembrava funzionare correttamente. Questo scenario è un classico esempio di come un problema apparentemente semplice, come un fusibile bruciato, possa in realtà essere il sintomo di una questione più ampia o di una correlazione inaspettata tra diversi sistemi elettrici del veicolo.

Quando si verificano problemi multipli che coinvolgono diversi circuiti (come aria condizionata, riscaldamento sedili e volante riscaldato), è fondamentale considerare le seguenti possibilità:

• Alimentazione comune: Potrebbe esserci un punto di alimentazione comune o un'unità di controllo elettronica (ECU) che gestisce tutti questi sistemi. Se questa unità o il suo fusibile principale (che potrebbe essere di amperaggio elevato e non direttamente etichettato per l'aria condizionata) è difettoso o non riceve alimentazione, tutti i sistemi dipendenti da essa potrebbero smettere di funzionare.
• Problemi al cablaggio principale: Un danno al cablaggio principale del veicolo, magari in un punto difficile da ispezionare, potrebbe interrompere l'alimentazione a più circuiti contemporaneamente. Corrosione, usura o danni fisici ai cavi possono causare resistenza elevata o interruzioni.
• Modulo di controllo difettoso: Un modulo di controllo del clima o un modulo di controllo del corpo (BCM) che gestisce l'elettronica dell'abitacolo potrebbe essere difettoso. Questi moduli sono responsabili dell'interpretazione degli input e dell'invio dei segnali appropriati ai vari componenti. Se il modulo stesso è guasto, anche se i fusibili e i relè singoli sono integri, i sistemi potrebbero non attivarsi.
• Massa difettosa: Un punto di massa difettoso o corroso può causare malfunzionamenti diffusi in diversi sistemi elettrici. Una connessione di massa debole o interrotta impedisce il completamento dei circuiti, portando al non funzionamento dei componenti alimentati.
• Problemi di comunicazione (CAN bus): Nei veicoli moderni, i vari moduli comunicano tra loro tramite una rete di bus di dati (come il CAN bus). Se c'è un problema di comunicazione tra i moduli (ad esempio, a causa di un cavo del bus danneggiato o un modulo difettoso che interrompe la rete), i comandi per attivare l'aria condizionata, il riscaldamento dei sedili o il volante riscaldato potrebbero non essere trasmessi correttamente.

In situazioni come quella descritta per la Opel Zafira del 2012, una diagnosi approfondita con uno scanner diagnostico professionale sarebbe il passo successivo. Questi strumenti possono leggere i codici di errore da tutti i moduli del veicolo e monitorare i parametri in tempo reale, aiutando a identificare la causa principale del problema multiforme. La verifica manuale dei singoli fusibili e relè è un buon punto di partenza, ma non sempre sufficiente per risolvere problemi complessi o interconnessi.

Approfondimento sui Componenti Chiave del Sistema AC e la Loro Protezione

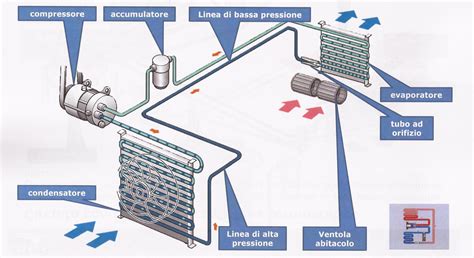

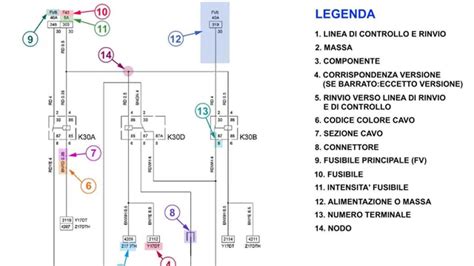

Per una comprensione più completa dello schema elettrico dell'aria condizionata, è utile esaminare più a fondo il ruolo dei principali componenti e come essi interagiscono con il sistema di protezione tramite fusibili e relè. Ogni elemento dell'impianto di climatizzazione è progettato per funzionare entro limiti elettrici specifici, e qualsiasi deviazione da questi può causare l'intervento di un fusibile.

Il Compressore dell'Aria Condizionata

Il compressore è il cuore pulsante del sistema AC. È alimentato da un motore elettrico (nella maggior parte dei casi tramite una frizione elettromagnetica) che gli permette di comprimere il refrigerante, aumentandone la pressione e la temperatura. L'avvio del compressore richiede un picco di corrente significativo. Per questo motivo, il circuito del compressore è solitamente protetto da un fusibile di amperaggio adeguato e da un relè specifico, che gestisce l'elevato carico di corrente. Se il compressore ha difficoltà a partire, è bloccato o ha un guasto interno, il consumo di corrente può superare il limite del fusibile, causando la sua bruciatura. Un relè difettoso, che non riesce a fornire la corrente stabile o a staccare il circuito correttamente, può anch'esso causare sovraccarichi.

Le Ventole (Condensatore e Abitacolo)

Le ventole, sia quella del condensatore che quella dell'abitacolo, sono motori elettrici che muovono l'aria. La ventola del condensatore (o ventola motore ausiliaria) è essenziale per dissipare il calore dal condensatore, mentre la ventola dell'abitacolo (blower motor) spinge l'aria raffreddata o riscaldata nell'abitacolo. Entrambe sono componenti che assorbono una quantità considerevole di corrente, specialmente quando operano ad alta velocità.

• Ventola del condensatore: Spesso protetta da fusibili di amperaggio medio-alto (come i 40A FMX/JCase menzionati), è cruciale per la dissipazione del calore. Un suo blocco (ad esempio, a causa di sporco, detriti o un motore guasto) può portare a un assorbimento eccessivo di corrente e alla bruciatura del fusibile dedicato.
• Ventola dell'abitacolo: Anche questa ventola è tipicamente protetta da fusibili di amperaggio elevato. I problemi ai cuscinetti o ai resistori della ventola possono aumentare il carico elettrico, portando al guasto del fusibile. Il controllo della velocità della ventola è spesso gestito da un modulo resistivo o da un regolatore elettronico, che se difettoso, può influenzare l'assorbimento di corrente.

L'Electronic Climate Control (ECC) e Sensori

Il sistema ECC (Electronic Climate Control) o il sistema di controllo del clima manuale riceve input da vari sensori e invia comandi ai componenti dell'AC. Questi includono sensori di temperatura (abitacolo, evaporatore, esterno), sensori di pressione del refrigerante e talvolta un sensore di qualità dell'aria.

• Protezione: Le unità di controllo e i circuiti dei sensori sono generalmente protetti da fusibili di basso amperaggio (ad esempio, 5A o 7.5A MINI fuse). Un cortocircuito in uno di questi sensori o nel cablaggio ad essi collegato può bruciare il fusibile, disabilitando l'intero sistema di controllo.
• Sensori di pressione: Il sensore di pressione è vitale per il funzionamento sicuro del sistema. Se la pressione del refrigerante è troppo bassa (perdita) o troppo alta (sovraccarico, ventola del condensatore guasta), il sensore invia un segnale alla centralina che può disattivare il compressore per prevenire danni. Un sensore difettoso potrebbe inviare segnali errati, causando la disattivazione ingiustificata del sistema o, al contrario, impedendo le protezioni.

Relè del Sistema AC

I relè sono interruttori elettromeccanici che permettono a un piccolo segnale di controllo di azionare un circuito di potenza maggiore. Nel sistema AC, i relè sono utilizzati per:

• Attivazione del compressore: Il relè del compressore è uno dei più critici. Riceve un segnale dalla centralina e chiude il circuito per fornire alimentazione al compressore.
• Attivazione delle ventole: Possono esserci relè dedicati per le ventole del condensatore e dell'abitacolo, specialmente per gestire diverse velocità.
• Disgelo: Alcuni relè possono essere coinvolti nella logica di sbrinamento dell'evaporatore.

Un relè guasto (contatti incollati, avvolgimento interrotto, corrosione) può causare diversi problemi: dal mancato avvio di un componente all'invio di corrente anomala che brucia un fusibile. La verifica dei relè implica spesso testare la loro continuità e il funzionamento della bobina.

Considerazioni sulla Manutenzione e la Diagnosi

La complessa architettura elettrica dell'aria condizionata sulla Opel Zafira richiede un approccio metodico alla manutenzione e alla diagnosi dei problemi.

• Consultazione del Manuale: Il primo passo per qualsiasi intervento è consultare il manuale del proprietario del veicolo o gli schemi elettrici specifici per il modello e l'anno. Questi documenti forniscono la posizione esatta e l'amperaggio corretto di ogni fusibile e relè.
• Ispezione Visiva: Prima di procedere con strumenti diagnostici, un'attenta ispezione visiva può rivelare cavi danneggiati, connessioni allentate o corrosione. Segni di bruciatura o surriscaldamento attorno ai fusibili o ai cablaggi sono chiari indicatori di un problema.
• Test dei Componenti: Un multimetro è uno strumento indispensabile per testare la continuità dei fusibili, la funzionalità dei relè e la presenza di tensione nei vari punti del circuito.
• Rilevamento delle Perdite di Refrigerante: Se il problema è la mancanza di raffreddamento e non un fusibile bruciato, è probabile una perdita di refrigerante. Questo richiede l'uso di coloranti UV, rilevatori elettronici di perdite o l'uso di azoto per pressurizzare il sistema e individuare la falla.
• Strumenti Diagnostici: Per problemi complessi, soprattutto quelli che coinvolgono l'elettronica di controllo (ECC/BCM) o la rete CAN bus, è necessario uno scanner diagnostico professionale. Questo strumento può leggere i codici di errore (DTC), monitorare i parametri in tempo reale e attivare/disattivare i componenti per testarne il funzionamento.

Comprendere lo schema elettrico dell'aria condizionata e la funzione di ciascun componente è essenziale per una diagnosi efficace. Ignorare la causa di un fusibile bruciato significa solo rimandare il problema, potenzialmente aggravando i danni ai componenti più costosi del sistema.
