La climatizzazione all'interno di un veicolo è un elemento fondamentale per il comfort di guida, e il sistema di riscaldamento e condizionamento del Fiat Doblò 1.6 16v (dalla produzione di dicembre 2003 in poi) è un esempio di come la meccanica e l'elettronica lavorino in sinergia per raggiungere questo obiettivo. Comprendere lo schema elettrico e la localizzazione dei componenti è cruciale per la diagnosi e la manutenzione di questo sistema.
Componenti Fondamentali del Sistema di Riscaldamento/Condizionamento
Il sistema è composto da una serie di elementi, ognuno con una funzione specifica, che cooperano per regolare la temperatura e la distribuzione dell'aria all'interno dell'abitacolo. Ecco un elenco dettagliato dei componenti principali:
- B1 Centralina di derivazione vano motore: Questa centralina agisce come punto di smistamento e protezione per diversi circuiti elettrici all'interno del vano motore. All'interno di essa è contenuto il teleruttore R8.
- B2 Centralina di derivazione sotto plancia: Simile alla B1, ma posizionata sotto la plancia, gestisce i circuiti elettrici dell'abitacolo, inclusi quelli relativi al sistema di climatizzazione.
- C10 Massa anteriore sinistra: Un punto di massa fondamentale per la chiusura dei circuiti elettrici.
- C15 Massa plancia lato guida: Un altro punto di massa importante, situato nella plancia, che serve per i componenti elettrici in quella zona.
- D8 Giunzione anteriore/condizionatore - riscaldatore: Questo è un punto di connessione cruciale tra i cablaggi anteriori del veicolo e quelli specifici del gruppo condizionatore/riscaldatore.
- G45 Luce comandi condizionatore/riscaldatore: Si riferisce al sistema di illuminazione delle manopole e del cursore di comando del sistema di climatizzazione, essenziale per l'utilizzo notturno.
- H81 Comando elettroventilatore climatizzazione: Questo componente è la manopola centrale sulla plancia che permette di selezionare le diverse velocità dell'elettroventilatore.
- M1 Body computer: Il cervello elettronico del veicolo, che supervisiona e coordina il funzionamento di numerosi sistemi, inclusa la climatizzazione.
- N85 Elettroventilatore aria abitacolo: Il componente responsabile della movimentazione dell'aria all'interno dell'abitacolo, spingendo aria attraverso il gruppo convogliatore/distributore.
- O30 Resistenza regolazione elettroventilatore aria abitacolo: Questa resistenza, un partitore resistivo, è fondamentale per variare la velocità dell'elettroventilatore N85. È protetta da un apposito termofusibile per evitare danni in caso di sovratemperature.
Localizzazione dei Componenti
La corretta localizzazione dei componenti è di vitale importanza per qualsiasi intervento di manutenzione o riparazione. Sebbene non sia possibile fornire una mappa dettagliata in questo contesto, è importante sapere che i componenti sono distribuiti strategicamente all'interno del veicolo.
Le centraline di derivazione (B1 e B2) sono punti nevralgici dove si intersecano e si diramano numerosi circuiti. La B1 è nel vano motore, mentre la B2 è sotto la plancia. I punti di massa (C10 e C15) sono fissati alla carrozzeria o a strutture metalliche per garantire un ritorno sicuro della corrente elettrica. La giunzione D8 sarà probabilmente accessibile dietro la plancia o nella zona del cruscotto. La luce G45 è integrata nel gruppo comandi sulla plancia. Il comando H81, come detto, è la manopola centrale sulla plancia. Il Body computer M1 è solitamente nascosto dietro la plancia, mentre l'elettroventilatore N85 e la sua resistenza O30 si trovano generalmente all'interno del gruppo convogliatore/distributore, che è posizionato dietro la plancia o nel tunnel centrale.
Descrizione del Funzionamento del Sistema di Climatizzazione

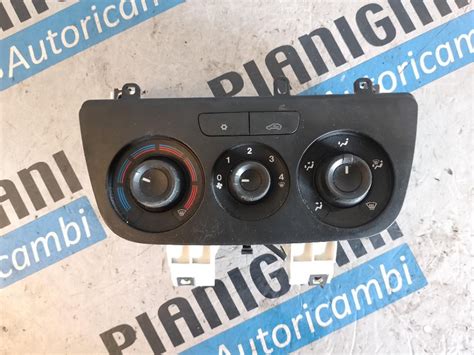

La climatizzazione della vettura nel Fiat Doblò 1.6 16v è realizzata attraverso il gruppo convogliatore/distributore, che include il riscaldatore. Il controllo avviene agendo su tre manopole di comando posizionate sulla plancia, ognuna con una funzione specifica e un meccanismo di azionamento diverso.
La manopola di sinistra ha il compito di comandare in modo meccanico lo sportello di miscelazione. Questo sportello è responsabile della regolazione della percentuale di aria calda e fredda che viene immessa nell'abitacolo, permettendo così di scegliere la temperatura desiderata.
La manopola di destra comanda in modo meccanico, attraverso una trasmissione flessibile, l'apertura degli sportelli che regolano la distribuzione dei flussi di aria. Questo significa che, ruotando questa manopola, si decide dove l'aria verrà indirizzata: verso il parabrezza, verso i piedi, o verso le bocchette centrali.
La manopola centrale, come accennato, regola la ventilazione dell'aria. Il suo comando è elettrico e offre la possibilità di selezionare fino a quattro differenti velocità di ventilazione, a seconda della versione specifica del veicolo (sono disponibili sia versioni a tre velocità che a quattro velocità).
Sotto le manopole, è presente un cursore che regola la funzione di "ricircolo". Questo cursore agisce in modo meccanico, tramite una trasmissione flessibile, e permette di scegliere se far circolare l'aria interna all'abitacolo (ricircolo) o prelevare aria dall'esterno. La funzione di ricircolo è utile per un rapido raffreddamento o riscaldamento, o per evitare l'ingresso di aria esterna inquinata.
L'illuminazione del gruppo di comando è attivata con l'inserimento delle luci di posizione, garantendo la visibilità dei controlli anche in condizioni di scarsa luminosità.
Dettagli del Circuito Elettrico dell'Elettroventilatore
Il circuito dell'elettroventilatore è un elemento chiave del sistema di climatizzazione. È protetto da uno specifico fusibile, che si trova nella centralina di derivazione vano plancia (B2). Il funzionamento dell'elettroventilatore è comandato dal teleruttore elettroventilatore aria abitacolo, che è collocato sul gruppo convogliatore distributore.
È importante sottolineare che l'elettroventilatore può essere attivato solo quando la chiave di accensione è in posizione "MAR", garantendo che non possa funzionare a veicolo spento e prevenendo un inutile consumo della batteria.
Descrizione Funzionale del Teleruttore e dell'Elettroventilatore
Il cuore del controllo elettrico dell'elettroventilatore del riscaldatore è il teleruttore R8. Questo componente è contenuto nella centralina di derivazione vano motore (B1).
L'alimentazione principale al teleruttore R8 proviene direttamente dalla batteria del veicolo. Questa alimentazione giunge al pin 1 del connettore A della centralina B1 ed è protetta dal fusibile F8, che salvaguarda il circuito da eventuali sovraccarichi o cortocircuiti.
La bobina del teleruttore R8 viene eccitata solo quando la chiave di accensione è su "MAR" (INT/A). Questa linea di alimentazione della bobina è protetta dal fusibile F31, situato nella centralina di derivazione sotto plancia (B2). L'eccitazione della bobina del teleruttore R8 chiude il contatto principale, permettendo il passaggio di corrente ad alta intensità verso l'elettroventilatore.
Una volta che il teleruttore R8 è eccitato, alimenta direttamente l'elettroventilatore N85. Le differenti velocità di funzionamento dell'elettroventilatore sono ottenute grazie al regolatore O30, che è la resistenza di regolazione. Questo partitore resistivo modifica la tensione o la corrente che arriva all'elettroventilatore, permettendo così di variarne la velocità di rotazione. La protezione del regolatore O30 da eventuali sovratemperature è affidata a un apposito termofusibile integrato.
Come funziona il #condizionatore sulle vostre #auto ? Problemi comuni?
Approfondimenti sulla Gestione Elettronica e i Sensori
Sebbene i dati forniti si concentrino principalmente sul circuito dell'elettroventilatore e sui comandi manuali, è utile considerare che i sistemi di climatizzazione moderni, anche quelli "manuali" come quello del Doblò, spesso integrano alcuni elementi di gestione elettronica più complessi, supervisionati dal Body computer (M1).
Ad esempio, un sensore di temperatura esterna potrebbe influenzare la logica di funzionamento per prevenire l'attivazione del compressore del condizionatore in condizioni di freddo estremo, proteggendo il sistema. Anche se non esplicitamente menzionato nello schema fornito, è probabile che ci siano sensori di temperatura interni all'abitacolo che, sebbene non direttamente coinvolti nel controllo manuale della miscelazione dell'aria, possono fornire dati al Body computer per altre funzioni diagnostiche o di monitoraggio.

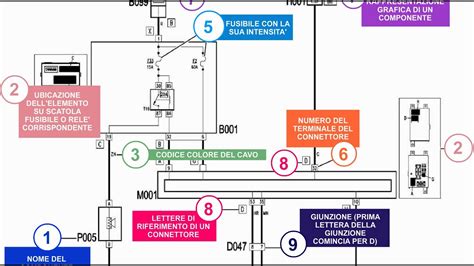

La complessità dei cablaggi e delle interconnessioni, rappresentate dalle centraline B1 e B2 e dalla giunzione D8, sottolinea l'importanza di uno schema elettrico dettagliato per la risoluzione dei problemi. Ogni filo, ogni fusibile e ogni relè hanno un ruolo specifico e interdipendente.
Manutenzione e Diagnosi del Sistema Elettrico
La comprensione dello schema elettrico è fondamentale non solo per i professionisti ma anche per gli appassionati che desiderano eseguire una diagnosi preliminare. In caso di malfunzionamento, come l'elettroventilatore che non si accende o non varia velocità, i primi passi nella diagnosi dovrebbero includere:
- Controllo dei fusibili: Verificare l'integrità del fusibile specifico dell'elettroventilatore nella centralina B2 e del fusibile F31 nella centralina B2 per la bobina del teleruttore. Anche il fusibile F8 nella centralina B1, che protegge l'alimentazione principale del teleruttore, è cruciale.
- Verifica del teleruttore R8: Conoscere la sua posizione nella centralina B1 permette di verificarne il corretto funzionamento, ad esempio testando se la bobina viene eccitata e se i contatti si chiudono.
- Ispezione della resistenza O30: La resistenza di regolazione dell'elettroventilatore è una causa comune di malfunzionamenti legati alla variazione delle velocità. Il termofusibile integrato potrebbe interrompere il circuito in caso di surriscaldamento, causando l'interruzione di alcune o tutte le velocità.
- Controllo dell'elettroventilatore N85: Se tutti gli altri componenti funzionano correttamente, l'elettroventilatore stesso potrebbe essere difettoso.
L'interdipendenza tra i vari componenti, come il fatto che l'elettroventilatore N85 sia inseribile solo con la chiave su "MAR", evidenzia la necessità di seguire un approccio sistematico nella diagnosi. Un problema elettrico in un punto può avere ripercussioni significative sul funzionamento complessivo del sistema di climatizzazione.
L'adozione di un approccio strutturato, partendo dai fusibili, per poi passare ai relè, ai comandi e infine ai componenti finali (come l'elettroventilatore e la resistenza), è il metodo più efficace per identificare e risolvere i guasti. La conoscenza della localizzazione di ogni componente, dalle centraline di derivazione (B1, B2) ai punti di massa (C10, C15), è un pre-requisito essenziale per qualsiasi intervento.
