Schema Elettrico Fiat Panda (Generazione 169): Guida Completa ai Fusibili e Relè

La Fiat Panda di seconda generazione, identificata dal codice carrozzeria 169, rappresenta un capitolo significativo nella storia del popolare modello torinese. Lanciata nell'autunno del 2003, questa generazione è stata sviluppata su una piattaforma completamente nuova, distinguendosi per l'adozione esclusiva della configurazione a cinque porte. Il suo successo è stato tale che, l'anno successivo alla sua introduzione, il modello ha meritato il prestigioso riconoscimento di "Migliore Auto Europea". Questa generazione ha anche visto la nascita di varianti che hanno riscosso un notevole apprezzamento, come la versione Cross, caratterizzata da un'estetica più avventurosa, e una versione sportiva capace di erogare 100 CV, dimostrando la versatilità del progetto.

Per mantenere al meglio questo veicolo e affrontare eventuali problematiche relative all'impianto elettrico, una comprensione dettagliata del suo schema elettrico è fondamentale. In particolare, la gestione dei fusibili e dei relè gioca un ruolo cruciale nella protezione dei vari circuiti da sovraccarichi e cortocircuiti, garantendo il corretto funzionamento di tutti i componenti, dal sistema di infotainment al motore. Questo articolo si propone di esplorare in dettaglio lo schema dei fusibili della Fiat Panda (seconda generazione; codice carrozzeria 169), coprendo gli anni di produzione che vanno dal 2003 al 2012. Forniremo informazioni sulle posizioni delle scatole dei portafusibili, le descrizioni dei componenti protetti e le specifiche degli amperaggi, con un'attenzione particolare ad elementi frequentemente utilizzati come la "Radio" e l'"Accendisigari".

Posizionamento e Accesso alle Scatole dei Fusibili

La Fiat Panda di seconda generazione (169) ospita le sue scatole dei fusibili in posizioni strategiche per consentire un accesso relativamente agevole da parte del proprietario o del tecnico. Identificare la corretta scatola è il primo passo indispensabile per la risoluzione dei problemi elettrici. Generalmente, i fusibili sono distribuiti in almeno due aree principali del veicolo: all'interno dell'abitacolo e nel vano motore.

La Scatola Fusibili nell'Abitacolo

All'interno dell'abitacolo, la scatola dei fusibili principale è situata sul lato del conducente. Per raggiungerla, è necessario rimuovere o allentare un rivestimento del cruscotto. La procedura specifica prevede di individuare e allentare le viti di fissaggio, solitamente identificate come (1) e (2), che mantengono in posizione il pannello protettivo. Una volta rimosso questo pannello, si accede alla disposizione degli elementi elettrici sottostanti. Questa zona è organizzata in pannelli distinti, spesso denominati pannello -A- e pannello -B-.

Il pannello -A- è dove si trovano alcuni dei fusibili più frequentemente accessibili. L'accesso a questa sezione può essere visualizzato attraverso un esempio schematico che mostra come rimuovere il pannello per esporre i fusibili. Per facilitare la manipolazione dei piccoli componenti, viene spesso inclusa una pinzetta apposita per la rimozione dei fusibili, evitando così danni ai contatti o alle dita.

Il pannello -B-, anch'esso situato in questa area, presenta una vista generale della sua disposizione, permettendo di identificare ulteriormente i fusibili e i loro circuiti associati. È qui che si trovano numerosi componenti essenziali per il comfort e la funzionalità dell'auto.

Schema dei Fusibili nel Pannello Abitacolo - Pannello A

Il pannello -A- all'interno dell'abitacolo gestisce una serie di circuiti vitali. Di seguito è riportato uno schema dettagliato dei fusibili presenti in questa sezione, con la loro descrizione e l'amperaggio nominale, secondo le specifiche fornite:

• F31 - Luci di retromarcia: 7,5 A. Questo fusibile protegge il circuito che alimenta le luci attivate quando la leva del cambio è in posizione di retromarcia. Un fusibile bruciato in questa posizione impedirà l'accensione di queste luci, compromettendo la visibilità durante le manovre in retromarcia, specialmente in condizioni di scarsa illuminazione.
• F35 - Impianto audio: 7,5 A. Essenziale per il corretto funzionamento del sistema di intrattenimento dell'auto. Se questo fusibile dovesse guastarsi, l'autoradio, gli altoparlanti e qualsiasi altra componente audio associata smetterebbero di funzionare.
• F37 - Luci di stop: 10 A. Questo circuito è critico per la sicurezza, poiché controlla le luci posteriori che segnalano l'intenzione del conducente di frenare. Un fusibile bruciato qui significa che le luci di stop non si accenderanno, aumentando il rischio di tamponamenti.
• F41 - Specchietti esterni riscaldati: 7,5 A. Protegge il sistema di sbrinamento degli specchietti retrovisori esterni, utile in condizioni climatiche avverse come pioggia o neve, per mantenere una visione chiara.
• F45 - Sedili riscaldati: 25 A. Questo fusibile alimenta il sistema di riscaldamento dei sedili, un comfort apprezzato nei mesi freddi. L'amperaggio elevato è giustificato dalla potenza richiesta da questi elementi riscaldanti.
• F46 - Tetto apribile: 20 A. Gestisce il funzionamento del tetto apribile elettrico, permettendo la sua apertura e chiusura.
• F49 - Climatizzatore, sensore acqua filtro carburante, centralina sistema controllo pressione pneumatici: 7,5 A. Questo fusibile ha una funzione multipla, proteggendo diversi sistemi: il sistema di climatizzazione (potrebbe essere il comando o una sua parte ausiliaria), il sensore che rileva la presenza di acqua nel filtro del carburante (importante per i motori diesel) e l'unità di controllo del sistema di monitoraggio della pressione dei pneumatici TPMS. La sua interruzione potrebbe influenzare il comfort climatico, la gestione del carburante e la sicurezza legata alla pressione degli pneumatici.
• F50 - Airbag: 10 A. Un fusibile di fondamentale importanza per la sicurezza passiva. Protegge il sistema degli airbag. Qualsiasi intervento su questo circuito deve essere eseguito con estrema cautela, poiché un errore potrebbe compromettere il corretto funzionamento degli airbag in caso di incidente.
• F51 - Quadro strumenti, unità di comando multifunzionale: 7,5 A. Questo fusibile alimenta il quadro strumenti, che fornisce al conducente informazioni essenziali come velocità, regime motore, livello carburante e spie di avaria, e l'unità di comando multifunzionale, che spesso gestisce funzioni secondarie e di comfort.
• FA - Vuoto: Non utilizzato.
• FB - Vuoto: Non utilizzato.

Schema dei Fusibili nel Pannello Abitacolo - Pannello B

Il pannello -B-, situato anch'esso nell'abitacolo, gestisce un altro set di circuiti, alcuni dei quali di elevato amperaggio o legati a funzioni critiche:

• F12 - Faro destro - Anabbagliante: 10 A. Protegge il circuito del faro anabbagliante destro. Se bruciato, la luce anabbagliante destra non si accenderà.
• F13 - Faro sinistro - Anabbagliante: 10 A. Simile al F12, protegge il circuito del faro anabbagliante sinistro.
• F38 - Chiusura centralizzata: 20 A. Questo fusibile è cruciale per il sistema di chiusura centralizzata delle porte, permettendo di bloccare e sbloccare tutte le portiere contemporaneamente tramite il telecomando o la chiave.
• F39 - Climatizzatore, impianto audio, presa diagnostica, unità di comando multifunzionale, telefono, unità di comando del sistema di controllo della pressione dei pneumatici: 10 A. Questo fusibile ha un ambito di applicazione piuttosto ampio, coprendo il climatizzatore, l'impianto audio, la presa diagnostica OBD (fondamentale per la manutenzione e la diagnosi elettronica), l'unità di comando multifunzionale, il sistema telefonico (se presente) e l'unità di controllo del TPMS. La sua interruzione potrebbe avere effetti multipli su comfort, diagnostica e informazione.
• F40 - Riscaldamento lunotto posteriore: 30 A. Un fusibile di amperaggio significativo che protegge il sistema di sbrinamento del lunotto posteriore, garantendo visibilità in condizioni di condensa o gelo.
• F43 - Tergicristalli e lavavetri: 30 A. Questo fusibile alimenta il motorino dei tergicristalli anteriori e il sistema del lavavetri, componenti essenziali per la visibilità in caso di pioggia o sporco.
• F47 - Alzacristalli elettrici: 20 A. Protegge il circuito degli alzacristalli elettrici anteriori.
• F48 - Attuatore alzacristalli elettrici: 20 A. Alimenta gli attuatori (motori) che muovono i finestrini elettrici, spesso associato ai comandi.
• F52 - Motore tergicristallo posteriore: 15 A. Gestisce il funzionamento del motorino del tergicristallo del portellone posteriore.
• F53 - Sistema lavavetri posteriore, lavavetri: 15 A. Alimenta il sistema di lavaggio del lunotto posteriore.

La Scatola Fusibili nel Vano Motore

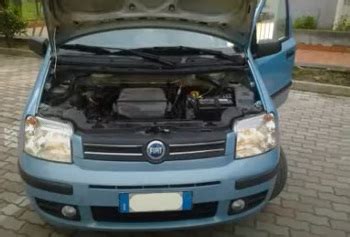

Nel vano motore, l'unità dei fusibili e dei relè si trova in prossimità della batteria. Questa posizione è comune per i componenti che gestiscono i circuiti di maggiore potenza o quelli direttamente collegati ai sistemi del motore e della trasmissione. Per accedere ai fusibili e ai relè, è necessario allentare due fermi, etichettati con le lettere A e B, che assicurano il coperchio dell'unità.

Questa scatola è suddivisa in due tipi principali a seconda dell'anno di produzione del veicolo, riflettendo le evoluzioni dell'impianto elettrico nel corso degli anni.

Scatola Fusibili Vano Motore - Tipo 1 (Modelli a partire dal 2007)

I modelli prodotti a partire dall'anno 2007 presentano una configurazione specifica per la scatola fusibili nel vano motore. Questa unità gestisce funzioni critiche per il funzionamento del veicolo:

• N° 1 - Compressore dell'aria condizionata: 7,5 A. Questo fusibile protegge il circuito di comando o alimentazione del compressore del climatizzatore.
• N° 2 - Luci abbaglianti: 15 A. Alimenta i fari abbaglianti.
• N° 3 - Clacson: 15 A. Protegge il circuito del clacson, il dispositivo di segnalazione acustica.
• N° 4 - Dispositivo di comando del rimorchio: 15 A. Gestisce le funzioni elettriche relative a un eventuale gancio traino, come le luci del rimorchio.
• N° 5 - Dispositivo di comando del motore: 7,5 A. Fusibile di protezione per una parte del sistema di gestione del motore.
• N° 6 - Centralina ABS / ESP: 20 A. Protegge l'unità di controllo del sistema antibloccaggio dei freni (ABS) e del controllo elettronico della stabilità (ESP).
• N° 7 - Fendinebbia: 15 A. Alimenta i fari fendinebbia, utili in condizioni di scarsa visibilità (nebbia, pioggia intensa).
• N° 8 - Pompa benzina: (Amperaggio non specificato, ma solitamente di valore elevato). Protegge il circuito della pompa del carburante.
• N° 9 - Lavafari: 20 A. Alimenta il sistema di lavaggio dei fari, che aiuta a mantenere pulite le ottiche dei fari.
• N° 10 - Cambio: 15 A. Protegge il sistema di controllo del cambio (potrebbe essere automatico, robotizzato o parte del cambio manuale).
• N° 11 - Controllore iniezione gas o Non utilizzato: 20 A. Fusibile che può essere utilizzato per sistemi a gas o, in alternativa, non impiegato.
• N° 12 - Comando motore, cambio: 7,5 A. Alimenta componenti di comando del motore e del cambio.
• N° 13 - Servosterzo elettrico: 10 A. Protegge il sistema di assistenza elettrica allo sterzo.
• N° 14 - ABS, luci di stop: 7,5 A. Fusibile condiviso tra il sistema ABS e le luci di stop, evidenziando l'interconnessione tra sicurezza attiva e passiva.
• N° 15 - Ventola motore: 40 A. Protegge il circuito della ventola del motore, fondamentale per il raffreddamento.
• N° 16 - Cruscotto: 70 A. Un fusibile di amperaggio molto elevato che protegge l'intero cruscotto e i suoi componenti principali.
• N° 17 - ABS / ESP: 40 A. Fusibile di potenza per le centraline ABS ed ESP.
• N° 18 - Servosterzo elettrico: 60 A. Fusibile di potenza per il sistema di servosterzo elettrico.
• N° 19 - Ventola di raffreddamento motore: 30 A. Altra protezione per la ventola di raffreddamento del motore, probabilmente per un diverso stadio di funzionamento o un componente ausiliario.
• N° 20 - Selespeed: 30 A. Fusibile specifico per il sistema di cambio automatico robotizzato Selespeed.
• N° 21 - Interruttore di accensione: 20 A. Protegge il circuito che fa capo al blocchetto di accensione.
• N° 22 - Non utilizzato.
• N° 23 - Non utilizzato.
• N° 24 - Scatola fusibili n. 2 nel vano passeggeri: 30 A. Questo fusibile funge da collegamento o alimentazione per un'ulteriore scatola fusibili situata nell'area passeggeri.
• N° 25 - Compressore climatizzatore / gestione motore: 15 A. Fusibile che può alimentare sia il compressore del climatizzatore sia parte della gestione motore.
• N° 26 - Gestione motore: 10 A. Ulteriore protezione per il sistema di gestione del motore.
• N° 27 - Gestione motore: 20 A. Un altro fusibile a protezione della centralina motore.
• N° 28 - Ventola climatizzatore: 30 A. Alimenta la ventola interna del sistema di climatizzazione.
• N° 29 - Fusibile accendisigari, presa 12 V per il collegamento di apparecchiature speciali: 20 A. Questo è il fusibile che protegge la presa accendisigari e la presa di corrente da 12V, comunemente usata per caricare dispositivi elettronici o alimentare accessori. È importante notare questo fusibile per eventuali problemi con l'alimentazione di accessori esterni.

I relè (R1-R14) presenti in questa scatola gestiscono funzioni come la ventola motore (R1, R2), la trasmissione Selespeed (R3), il relè principale (R4), la ventola climatizzatore (R5), l'accendisigari e le prese ausiliarie (R6), i lavafari (R7), i fendinebbia (R8), l'immobilizzatore (R9), elettrovalvole specifiche (R10), fari abbaglianti (R11), clacson (R12), compressore climatizzatore (R13) e pompa carburante (R14).

Scatola Fusibili Vano Motore - Tipo 2 (Modelli fino al 2007)

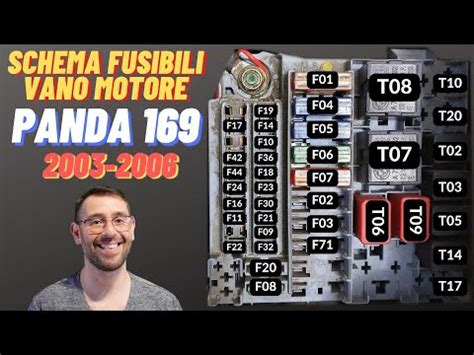

Per i modelli Fiat Panda prodotti fino all'anno 2007, la scatola fusibili nel vano motore presenta una disposizione e un set di fusibili leggermente differenti, riflettendo le specifiche tecniche dell'epoca:

• F1 - Apparecchio di comando multifunzionale: 70 A. Un fusibile di protezione di amperaggio elevato per l'unità di comando multifunzionale.
• F2 - Scatola fusibili e relè nel cruscotto 1 (F45/F54): 40 A. Questo fusibile alimenta una sotto-scatola fusibili situata nel cruscotto.
• F3 - Cambio automatico - Selespeed: 30 A. Fusibile dedicato al sistema Selespeed.
• F4 - Sistema antibloccaggio dei freni (ABS): 60 A. Protegge la centralina ABS.
• F5 - Servosterzo: 60 A. Fusibile di potenza per il sistema di servosterzo.
• F6 - Motore ventola radiatore 1 - basso regime: 30 A. Alimenta la ventola del radiatore a bassa velocità.
• F7 - Motore ventola di raffreddamento 2 - alto regime: 40 A. Alimenta la ventola del radiatore ad alta velocità.
• F8 - Climatizzatore: 30 A. Fusibile principale per il sistema di climatizzazione.
• F9 - Lavafari: 20 A. Controlla il funzionamento del sistema di lavaggio dei fari.
• F10 - Avvisatore acustico (clacson): 15 A. Protegge il circuito del clacson.
• F11 - Comando motore: 15 A. Fusibile per il sistema di gestione del motore.
• F14 - Luci abbaglianti: 15 A. Alimenta i fari abbaglianti.
• F16 - Gestione motore: (Amperaggio non specificato, potrebbe essere correlato a F11 o F17/F18).
• F17 - Gestione motore: 15 A. Ulteriore protezione per la centralina motore.
• F18 - Gestione motore: (Amperaggio non specificato).
• F19 - Climatizzazione: (Amperaggio non specificato, potrebbe essere correlato a F8).
• F20 - Riscaldamento filtro carburante: 30 A. Protegge il sistema di riscaldamento del filtro carburante, importante per prevenire la formazione di ghiaccio nel gasolio in climi freddi.
• F21 - Pompa di iniezione carburante (motore diesel): 15 A. Fusibile specifico per la pompa di iniezione nei motori diesel.
• F22 - Gestione motore: 30 A. Un altro fusibile a protezione della centralina motore.
• F23 - Interruttore di accensione: 30 A. Protegge il circuito associato al blocchetto di accensione.
• F24 - Servosterzo: 15 A. Fusibile secondario o di controllo per il servosterzo.
• F30 - Fendinebbia: 15 A. Alimenta i fari fendinebbia.
• F32 - Gestione motore: 15 A. Altro fusibile per la gestione del motore.
• F36 - Apparecchio di comando elettrico per rimorchio: 20 A. Gestisce le funzioni elettriche per rimorchi.
• F42 - Sistema antibloccaggio dei freni (ABS), luci di stop: 7,5 A. Fusibile condiviso tra ABS e luci di stop.
• F44 - Fusibile per accendisigari Fiat Panda 2: 20 A. Questo fusibile protegge la presa accendisigari e la presa di corrente da 12V.
• F71 - Candele di preriscaldamento: 80 A. Un fusibile di amperaggio molto elevato per il sistema di preriscaldamento delle candele nei motori diesel, essenziale per l'avviamento a freddo.
• F72 - Riscaldamento liquido di raffreddamento 1: 30 A. Alimenta un elemento riscaldante nel sistema di raffreddamento.
• F73 - Riscaldamento liquido di raffreddamento 2: 50 A. Alimenta un secondo elemento riscaldante nel sistema di raffreddamento.

Anche in questa configurazione, sono presenti relè che gestiscono funzioni come fari abbaglianti (2), clacson (3), accoppiamento magnetico del compressore dell'aria condizionata (5), ventola di raffreddamento a bassa/alta velocità (6, 7), ventola di riscaldamento (8), sistema di gestione del motore (9), pompa di iniezione carburante (10), fari antinebbia (14), pompa di pulizia dei fari (17), riscaldamento del carburante (19), interruttore di blocco avviamento (20) e sistema di controllo automatico della trasmissione Selespeed (21).

Componenti Chiave e Loro Protezione

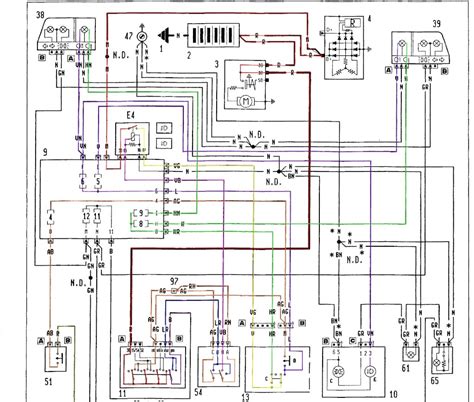

La Fiat Panda di seconda generazione, con le sue diverse opzioni di motorizzazione e allestimento (inclusi motori Multijet diesel e versioni con cambio robotizzato), presenta una rete elettrica complessa che richiede un'attenta protezione. L'analisi dei fusibili e dei relè evidenzia l'importanza di determinati sistemi.

Il cambio robotizzato, menzionato all'inizio (cambio automatico cambio robotizzato, alimentazione cambio robotizzato, linee di collegamento CAN cambio robatizzato), è gestito da specifici fusibili e relè. Ad esempio, nel Tipo 1 dei modelli post-2007, il fusibile N°10 (15 A) è destinato al "Cambio", mentre il N°20 (30 A) è specificamente per il "Selespeed". Nel Tipo 2 dei modelli pre-2007, il fusibile F3 (30 A) è dedicato al "Cambio automatico - Selespeed" e il relè 21 gestisce il "Sistema di controllo automatico della trasmissione - Selespeed". Questo sottolinea la sofisticazione del sistema, che richiede alimentazione dedicata e la supervisione di unità di controllo elettroniche.

Il climatizzatore è un altro sistema ben rappresentato negli schemi. Si trovano protezioni per il motore del climatizzatore (86), il climatizzatore stesso (49, 39, 8, 19, 25), l'inserimento del compressore (116, 117, 118, 120) e la ventola del climatizzatore (28, R5). Questo indica che il sistema di raffreddamento e riscaldamento dell'abitacolo è composto da diverse unità, ognuna con le proprie esigenze di alimentazione e protezione.

Le linee di collegamento CAN (Controller Area Network), come le "Linee di collegamento CAN 4x4", "Linee di collegamento CAN cambio robatizzato" e "Linee di collegamento CAN", sono fondamentali per la comunicazione tra le diverse centraline elettroniche del veicolo. Sebbene non siano direttamente protette da un fusibile specifico con questa descrizione, i fusibili associati alle centraline a cui sono collegate (come ABS/ESP, gestione motore, quadro strumenti) garantiscono indirettamente la loro funzionalità. Un malfunzionamento su una linea CAN può causare una cascata di errori su più sistemi.

La batteria è il cuore dell'impianto elettrico. I terminali positivo e negativo (97, 89) sono i punti di connessione principali. La ricarica (99) indica il sistema di generazione di energia, tipicamente l'alternatore, che mantiene la batteria carica durante il funzionamento del motore.

Componenti come la farfalla motorizzata (111) suggeriscono sistemi di gestione motore avanzati, dove la posizione della farfalla è controllata elettronicamente anziché meccanicamente.

Il riscaldatore (100, 86, 121) e il motore riscaldatore (86) indicano sistemi di riscaldamento supplementari o componenti del sistema di riscaldamento principale. Nei modelli diesel, i fusibili per le candele di preriscaldamento (71) e il riscaldamento filtro carburante (20, 19) sono vitali per l'avviamento in condizioni di freddo.

Importanza dello Schema Elettrico

La disponibilità e la comprensione dello schema elettrico di un veicolo come la Fiat Panda Multijet (generazione 169) sono strumenti inestimabili. Permettono non solo di individuare e sostituire un fusibile bruciato, ma anche di diagnosticare problemi più complessi. Un fusibile che salta ripetutamente può indicare un corto circuito o un componente difettoso che sta assorbendo troppa corrente, potenzialmente causando danni gravi se non identificato e risolto.

Comprendere l'amperaggio corretto per ogni fusibile è altrettanto cruciale. L'uso di un fusibile con un amperaggio superiore a quello specificato può portare al surriscaldamento dei cavi, al danneggiamento dei componenti elettronici e persino a un rischio di incendio. Al contrario, un fusibile con un amperaggio troppo basso potrebbe bruciarsi prematuramente, causando interruzioni di corrente non necessarie.

Le pinzette per fusibili, spesso incluse nelle scatole, sono progettate per estrarre i fusibili in modo sicuro senza danneggiare i loro attacchi o i circuiti circostanti. La cura nella manipolazione di questi componenti è un segno di buona manutenzione.

Inoltre, la presenza di fusibili dedicati a sistemi come l'airbag (F50), l'ABS/ESP (F6, F17, F14, F42), e il servosterzo elettrico (F13, F18, F4, F5), sottolinea come la sicurezza sia integrata nell'architettura elettrica del veicolo. Qualsiasi intervento su questi circuiti richiede la massima attenzione e, idealmente, l'intervento di personale qualificato.

Infine, la diversità tra i modelli fino al 2007 e quelli dal 2007 in poi evidenzia l'evoluzione tecnologica e la necessità di fare riferimento alla documentazione specifica del proprio veicolo. La Fiat Panda di seconda generazione, pur essendo un veicolo compatto, racchiude una tecnologia elettrica sofisticata che, con la giusta guida, può essere mantenuta in perfette condizioni operative.
