La Mercedes-Benz Vito, insieme alle sue varianti Classe V, Valente e Viano, nella sua seconda generazione (W639), prodotta dal 2003 al 2014, rappresenta un veicolo versatile e ampiamente utilizzato. La corretta comprensione della disposizione e della funzione dei suoi fusibili è cruciale per la manutenzione e la risoluzione dei problemi elettrici. Questo articolo si propone di esplorare in dettaglio lo schema dei fusibili di questi modelli, fornendo una guida esaustiva per proprietari e tecnici.
Il Sistema Elettrico e i Blocchi Fusibili del Vito W639
Il sistema elettrico di un veicolo moderno come il Mercedes-Benz Vito W639 è una rete complessa, progettata per alimentare un'ampia gamma di componenti elettronici e accessori. I fusibili sono dispositivi di sicurezza essenziali all'interno di questo sistema, progettati per proteggere i circuiti elettrici da sovraccarichi di corrente che potrebbero causare danni ai componenti o persino incendi. Ogni fusibile contiene un filo metallico che si fonde e si interrompe quando la corrente che lo attraversa supera un certo limite, isolando così il componente difettoso e prevenendo ulteriori danni.
Nel Mercedes-Benz Vito/Viano (W639), sono presenti più blocchi fusibili distribuiti in diverse posizioni strategiche all'interno del veicolo. Questa distribuzione multipla è necessaria per gestire l'elevato numero di circuiti e per facilitare l'accesso e la manutenzione. Comprendere la posizione di questi blocchi e la funzione dei singoli fusibili al loro interno è fondamentale per qualsiasi operazione di diagnostica o riparazione. La corretta identificazione del fusibile responsabile di un malfunzionamento specifico può far risparmiare tempo e fatica, evitando la sostituzione inutile di componenti o la ricerca indiscriminata di guasti.

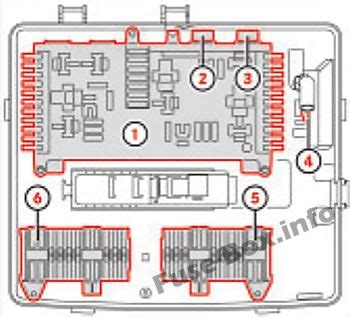

Fuse box location and diagrams: Mercedes-Benz Vito (2004-2010)
Posizionamento dei Blocchi Fusibili Principali
Generalmente, i blocchi fusibili principali di un Mercedes-Benz Vito W639 si trovano in diverse aree del veicolo, ciascuno responsabile di specifici gruppi di circuiti.

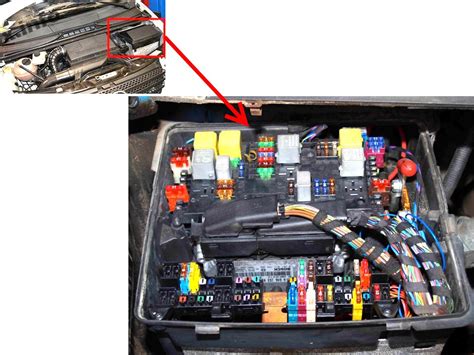

Un blocco fusibili è situato nel vano motore, spesso vicino alla batteria o al lato del passeggero. Questo blocco tende a contenere fusibili di amperaggio più elevato, che proteggono circuiti importanti come l'alimentazione del motore, il sistema di ricarica, i fari principali e altri componenti ad alto consumo energetico. L'accesso a questo blocco è solitamente diretto e relativamente semplice, richiedendo l'apertura del cofano.
Un altro blocco fusibili, spesso il "blocco fusibili principale", si trova all'interno dell'abitacolo. La sua posizione può variare leggermente a seconda dell'anno di produzione e della configurazione del veicolo, ma è comunemente situato sotto il cruscotto, sul lato del conducente o del passeggero, oppure dietro un pannello di accesso. Questo blocco gestisce tipicamente i circuiti relativi agli accessori interni, all'illuminazione interna, al sistema audio, ai finestrini elettrici e ad altri sistemi di comfort e infotainment. A volte, per accedere a questo blocco, potrebbe essere necessario rimuovere una piccola copertura o un pannello.
In alcuni modelli, o per specifiche funzioni aggiuntive, possono essere presenti ulteriori blocchi fusibili più piccoli, magari dedicati a sistemi secondari o a opzioni specifiche del veicolo. Questi possono essere situati in posizioni meno ovvie, come sotto i sedili, nel vano di carico o dietro pannelli laterali.
È importante consultare il manuale del proprietario specifico per il proprio modello e anno di produzione del Mercedes-Benz Vito W639. Il manuale fornirà schemi dettagliati, indicando l'esatta posizione di tutti i blocchi fusibili e la funzione di ogni singolo fusibile, unitamente al suo amperaggio corretto. Utilizzare fusibili con un amperaggio inferiore o superiore a quello specificato può compromettere la sicurezza e l'integrità del sistema elettrico.
Fusibili per l'Accendisigari e le Prese di Corrente
Le prese di corrente a 12 volt, comunemente denominate accendisigari, sono tra i componenti più utilizzati in un veicolo per alimentare o ricaricare dispositivi elettronici. Data la loro frequente sollecitazione e il rischio di sovraccarico dovuto all'uso di accessori con elevate richieste di energia, queste prese sono protette da fusibili specifici. La Mercedes-Benz Vito/Viano (W639) non fa eccezione, e la comprensione dei fusibili dedicati a queste prese è particolarmente utile per la risoluzione di problemi comuni, come un caricabatterie che smette di funzionare.
Blocco Fusibili Principale e Presa Accendisigari Anteriore
Nel blocco fusibili principale, situato all'interno dell'abitacolo, il fusibile numero 18 è espressamente dedicato all'accendisigari (presa di corrente) anteriore. Questo fusibile protegge la presa di corrente standard che si trova tipicamente nella console centrale o sul cruscotto, comunemente utilizzata dal conducente e dal passeggero anteriore. Se questa presa smette di funzionare, il fusibile n. 18 dovrebbe essere la prima verifica da effettuare. È fondamentale sostituire il fusibile con uno dello stesso amperaggio specificato dal produttore per evitare problemi di sicurezza e funzionalità.
Blocco Fusibili F34 e Presa Intrattenimento Vano Posteriore
Oltre alle prese anteriori, il Mercedes-Benz Vito/Viano (W639) può essere equipaggiato con prese di corrente aggiuntive, specialmente nelle versioni orientate al trasporto passeggeri o al comfort. Nel blocco fusibili F34, il fusibile numero 28 è specificamente designato per la presa di intrattenimento del vano posteriore. Questa presa è solitamente utilizzata per alimentare dispositivi multimediali, console di gioco o altri accessori per i passeggeri seduti nella parte posteriore del veicolo. Un guasto in questa presa indicherebbe la necessità di controllare il fusibile n. 28 nel blocco F34. La localizzazione esatta del blocco F34 richiederà la consultazione del manuale del veicolo, in quanto la sua posizione può variare.
Blocco Fusibili F35 e Prese da 12 Volt nell'Abitacolo
Il blocco fusibili F35 gestisce un gruppo di prese da 12 volt situate in varie posizioni all'interno dell'abitacolo, offrendo maggiore flessibilità per l'alimentazione di dispositivi. Questo blocco include:
- Fusibile n. 21 (presa da 12 volt per l'abitacolo - sinistra): Questo fusibile protegge una delle prese di corrente interne, spesso situata sul lato sinistro del veicolo, magari vicino ai sedili posteriori o in un pannello laterale.
- Fusibile n. 22 (presa da 12 volt per l'abitacolo - destra): Similmente al fusibile n. 21, il fusibile n. 22 è dedicato a una presa di corrente interna situata sul lato destro del veicolo.
- Fusibile n. 40 (presa da 12 volt - posteriore destra): Questo fusibile è specificamente per una presa di corrente situata nella parte posteriore destra del veicolo, spesso nel bagagliaio o vicino al portellone, utile per accessori come frigo portatili o pompe per pneumatici.
Se una di queste prese non funziona, il problema potrebbe risiedere nel fusibile corrispondente all'interno del blocco F35. La posizione del blocco F35, come per F34, deve essere verificata nel manuale del proprietario.
La protezione tramite fusibili separati per ciascuna presa di corrente è una caratteristica di sicurezza importante. Essa assicura che un sovraccarico su una singola presa non comprometta il funzionamento delle altre prese o di altri circuiti elettrici del veicolo. Quando si sostituisce un fusibile, è imperativo utilizzare un fusibile con lo stesso amperaggio per mantenere l'integrità del circuito e prevenire danni. L'uso di un fusibile con un amperaggio superiore può portare a danni ai cablaggi o ai dispositivi collegati, mentre un amperaggio inferiore può causare il fusibile a bruciarsi troppo frequentemente.
Altri Circuiti e Fusibili Importanti
Oltre alle prese di corrente, il Mercedes-Benz Vito W639 incorpora numerosi altri circuiti elettrici, ciascuno protetto da uno o più fusibili. La conoscenza di questi fusibili è essenziale per diagnosticare e risolvere problemi relativi a varie funzionalità del veicolo, dalla sicurezza all'illuminazione, passando per il comfort. Una comprensione approfondita dello schema dei fusibili può evitare costose visite in officina per problemi semplici.
Illuminazione Esterna e Interna
Il sistema di illuminazione è vitale per la sicurezza del veicolo. I fusibili per i fari anteriori (abbaglianti e anabbaglianti), le luci posteriori, le luci di stop, gli indicatori di direzione e i fendinebbia sono solitamente raggruppati in un blocco specifico, spesso nel vano motore o nel blocco fusibili principale dell'abitacolo. Un fusibile bruciato in questi circuiti può causare il malfunzionamento di una singola luce o di un intero gruppo di luci. Ad esempio, la perdita di un faro anabbagliante potrebbe essere dovuta a un fusibile specifico. Similmente, l'illuminazione interna dell'abitacolo, inclusi plafoniere, luci del vano piedi e luci del vano di carico, è protetta da fusibili che si trovano generalmente nel blocco fusibili interno.
Sistema di Avviamento e Ricarica
I componenti critici per l'avviamento del veicolo e la gestione dell'energia, come il motorino d'avviamento e l'alternatore, sono protetti da fusibili di amperaggio elevato o, più spesso, da fusibili di tipo a "maxifuse" o "mega fuse", che sono più grandi e progettati per correnti molto elevate. Questi si trovano quasi sempre nel vano motore, spesso in prossimità della batteria. Un fusibile bruciato in questi circuiti può impedire l'avviamento del veicolo o causare problemi di ricarica della batteria, portando a un'esaurimento della stessa.
Ventilazione, Riscaldamento e Climatizzazione (HVAC)
Il sistema HVAC è fondamentale per il comfort dei passeggeri. I fusibili relativi al motore del ventilatore (soffiatore), alla climatizzazione (compressore A/C) e ai circuiti di riscaldamento sono distribuiti in diversi blocchi. Un fusibile del ventilatore bruciato, ad esempio, può causare la cessazione del flusso d'aria all'interno dell'abitacolo. Questi fusibili sono tipicamente accessibili dall'abitacolo o dal vano motore, a seconda della loro funzione specifica.
Alzacristalli Elettrici e Specchietti Regolabili Elettricamente
Gli alzacristalli elettrici e gli specchietti regolabili elettricamente sono comodità moderne che dipendono da fusibili per il loro corretto funzionamento. Ogni alzacristallo o gruppo di alzacristalli può avere il proprio fusibile, situato nel blocco fusibili interno. Similmente, gli specchietti elettrici sono protetti da fusibili. Un malfunzionamento di uno di questi componenti può spesso essere ricondotto a un fusibile bruciato, il che è un guasto comune dato l'uso frequente di questi sistemi.
Radio, Infotainment e Sistema Audio
Il sistema radio, il navigatore satellitare e gli altri componenti dell'infotainment (come schermi, connettività Bluetooth, ecc.) sono protetti da fusibili specifici. Questi fusibili sono quasi sempre situati nel blocco fusibili dell'abitacolo. Un fusibile bruciato può causare la completa inoperatività del sistema audio o di singole funzioni, come un display che non si accende. È importante notare che, in alcuni casi, il sistema audio può avere fusibili aggiuntivi direttamente sull'unità radio stessa, oltre a quelli nel blocco fusibili del veicolo.
Chiusura Centralizzata e Sistemi di Sicurezza
La chiusura centralizzata, l'allarme antifurto e altri sistemi di sicurezza passiva e attiva del veicolo sono anch'essi protetti da fusibili. Un problema con la chiusura centralizzata, ad esempio, potrebbe essere causato da un fusibile bruciato, impedendo l'apertura o la chiusura delle porte. Questi fusibili sono solitamente alloggiati nel blocco fusibili interno, dato il loro collegamento diretto con il sistema di controllo dell'abitacolo.
Sistemi di Assistenza alla Guida e Sensori
I modelli più recenti o le versioni più equipaggiate del W639 possono includere sistemi di assistenza alla guida come sensori di parcheggio, cruise control, ABS (Sistema Antibloccaggio Freni) ed ESP (Programma Elettronico di Stabilità). Ciascuno di questi sistemi complessi ha i propri circuiti e fusibili dedicati. I fusibili per l'ABS/ESP, ad esempio, sono critici per la sicurezza e sono spesso di amperaggio più elevato, posizionati nel vano motore o in un blocco fusibili dedicato al sistema frenante. Un fusibile guasto in questi circuiti può compromettere gravemente le funzionalità di sicurezza del veicolo.
La consultazione del manuale d'uso e manutenzione del veicolo è la risorsa più affidabile per individuare l'esatta posizione e l'amperaggio di ciascun fusibile. La sostituzione di un fusibile bruciato dovrebbe sempre essere effettuata con un fusibile di identico amperaggio e tipo, per garantire la protezione continua del circuito e prevenire danni più gravi al sistema elettrico del veicolo. Non è mai consigliabile utilizzare un fusibile con un amperaggio maggiore, poiché ciò potrebbe causare il surriscaldamento dei cavi e potenziali incendi.
Diagnosi e Sostituzione dei Fusibili
La capacità di diagnosticare e sostituire un fusibile bruciato è una competenza fondamentale per qualsiasi proprietario di Mercedes-Benz Vito/Viano (W639). Questo semplice intervento di manutenzione può risolvere numerosi problemi elettrici minori senza la necessità di ricorrere a un meccanico, risparmiando tempo e denaro. Tuttavia, è essenziale seguire una procedura corretta e sicura per evitare ulteriori danni o rischi.
Identificazione del Problema
Il primo passo nella diagnosi è identificare il componente o il sistema che ha smesso di funzionare. Ad esempio, se l'accendisigari non eroga corrente, se una luce interna non si accende, o se un finestrino elettrico non si muove. Una volta individuato il sistema in avaria, si può restringere la ricerca al fusibile corrispondente. Come menzionato in precedenza, consultare il manuale del proprietario del veicolo è indispensabile. Il manuale contiene schemi dettagliati dei blocchi fusibili, indicando la posizione esatta di ogni fusibile e la funzione che protegge, oltre al suo amperaggio corretto. Questo evita di perdere tempo a controllare fusibili non pertinenti.
Localizzazione del Blocco Fusibili
Dopo aver identificato il fusibile potenziale, il passo successivo è individuare il blocco fusibili in cui si trova. Come abbiamo visto, il Vito W639 può avere più blocchi fusibili:
- Vano motore: Spesso contiene fusibili per componenti ad alto amperaggio come il motore, i fari principali, e il sistema ABS.
- Abitacolo (sotto il cruscotto, lato conducente o passeggero): Questo è il blocco fusibili più comune per accessori interni, radio, alzacristalli, e prese di corrente.
- Altri luoghi (sotto i sedili, vano di carico): Per funzioni specifiche o opzioni aggiuntive.Fare riferimento al manuale per la posizione esatta e per le istruzioni su come accedere al blocco fusibili, che potrebbe richiedere la rimozione di una copertura protettiva.
Ispezione del Fusibile
Una volta individuato il fusibile sospetto, è il momento di ispezionarlo. Prima di maneggiare i fusibili, è sempre consigliabile spegnere il motore e disattivare l'accensione per prevenire scosse elettriche o cortocircuiti accidentali.
La maggior parte dei fusibili automobilistici moderni sono di tipo a lama (blade fuse) e sono trasparenti, permettendo un'ispezione visiva. Un fusibile "bruciato" si riconosce dalla rottura del piccolo filo metallico al suo interno. Se il filo è intatto, il fusibile è probabilmente funzionante e il problema risiede altrove. Se il fusibile è opaco o se si hanno dubbi sull'integrità del filo, si può utilizzare un tester per fusibili o un multimetro per verificare la continuità. Un tester per fusibili è uno strumento semplice che si illumina se il fusibile è intatto. Un multimetro, impostato sulla modalità di continuità, emetterà un segnale acustico se il fusibile è funzionante.
Rimozione del Fusibile
Per rimuovere un fusibile, è consigliabile utilizzare l'apposita pinzetta estrattore per fusibili, che di solito si trova nel coperchio di uno dei blocchi fusibili o nel kit di attrezzi del veicolo. L'utilizzo di pinze comuni o altri strumenti metallici può essere rischioso, in quanto potrebbe danneggiare il fusibile stesso, il suo alloggiamento o causare un cortocircuito. Inserire l'estrattore sul fusibile e tirare con decisione ma delicatamente.
Sostituzione del Fusibile
Una volta rimosso il fusibile bruciato, è cruciale sostituirlo con un nuovo fusibile che abbia esattamente lo stesso amperaggio e lo stesso tipo. L'amperaggio è indicato dal numero stampato sulla parte superiore del fusibile (ad esempio, 10A, 20A, ecc.) e spesso anche dal colore del fusibile (ad esempio, giallo per 20A, blu per 15A).
- Mai usare un fusibile con un amperaggio superiore: Questo è un errore molto pericoloso. Un fusibile con un amperaggio troppo alto non si brucerà abbastanza rapidamente in caso di sovraccarico, permettendo a una corrente eccessiva di fluire attraverso il circuito. Ciò può causare il surriscaldamento dei cablaggi, fondere l'isolamento dei fili, danneggiare i componenti elettrici collegati e, nel peggiore dei casi, provocare un incendio.
- Mai usare un fusibile con un amperaggio inferiore: Sebbene meno pericoloso, un fusibile con un amperaggio troppo basso si brucerà troppo frequentemente, anche con un normale funzionamento del circuito, portando a continue interruzioni del servizio e frustrazione.
Inserire il nuovo fusibile nell'alloggiamento, assicurandosi che sia ben saldo. Poi, ricollegare l'accensione e testare il componente o il sistema che era in avaria per assicurarsi che funzioni correttamente. Se il nuovo fusibile si brucia immediatamente, o se il problema persiste, ciò indica un guasto più serio nel circuito elettrico, come un cortocircuito o un componente difettoso, che richiederà l'intervento di un tecnico specializzato.
Considerazioni Importanti
- Fusibili di Ricambio: È sempre una buona pratica avere un set di fusibili di ricambio di vari amperaggi nel proprio veicolo. Questi kit sono facilmente reperibili nei negozi di ricambi auto.
- Causa del Problema: Se un fusibile si brucia ripetutamente, non limitarsi a sostituirlo. C'è una causa sottostante, come un cortocircuito nel cablaggio, un componente difettoso che assorbe troppa corrente, o un accessorio difettoso collegato alla presa di corrente. Ignorare la causa può portare a problemi più gravi.
- Fusibili Specifici: Alcuni circuiti complessi potrebbero avere più fusibili o fusibili "maxi" o "mega" di forma diversa. Assicurarsi di identificare correttamente il tipo di fusibile prima di tentare la sostituzione.
- Assistenza Professionale: Se non si è sicuri della procedura o se il problema persiste dopo la sostituzione del fusibile, è sempre consigliabile rivolgersi a un meccanico qualificato o a un centro assistenza Mercedes-Benz. La complessità dei sistemi elettrici moderni richiede a volte una diagnostica avanzata che solo i professionisti possono fornire.
Con una corretta diagnosi e sostituzione, la gestione dei fusibili del Mercedes-Benz Vito W639 può essere un compito semplice e sicuro, garantendo la continuità e l'affidabilità delle funzionalità elettriche del veicolo.
