L'elettronica, nella sua vasta complessità, richiede strumenti precisi e affidabili per la sua progettazione, manutenzione e, soprattutto, per la ricerca dei guasti. Tra questi strumenti, l'iniettore di segnali si distingue per la sua semplicità d'uso, il basso costo e l'efficacia in una moltitudine di scenari diagnostici, spaziando dall'audio alla radiofrequenza. Questo dispositivo, in essenza, è un oscillatore capace di generare forme d'onda specifiche, principalmente onde quadre, che vengono poi iniettate nei circuiti sotto esame per verificarne il corretto funzionamento. La sua capacità di produrre segnali che coprono un range di frequenze molto esteso, grazie alla presenza di armoniche, lo rende uno strumento indispensabile per i tecnici e gli appassionati che si confrontano con la riparazione di apparecchiature elettroniche.
Che Cos'è un Iniettore di Segnali e Come Funziona Fondamentalmente
Un iniettore di segnali è, nella sua definizione più elementare, un oscillatore ad onda quadra. La caratteristica chiave di tale dispositivo risiede nella natura dell'onda che produce: una forma d'onda non sinusoidale ma a gradini, che passa bruscamente da un valore (tipicamente basso, vicino allo zero) a un altro (tipicamente alto, corrispondente alla tensione di alimentazione o a un livello logico) e viceversa, in modo rapido e periodico. Questa transizione netta tra stati alto e basso è ciò che definisce l'onda quadra.

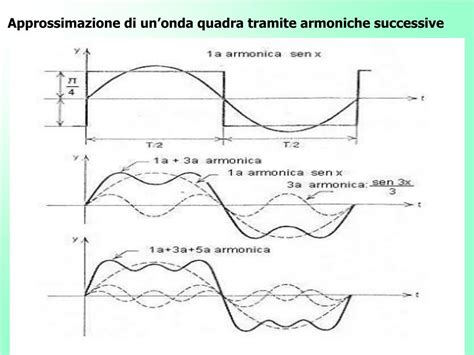

La magia dell'onda quadra, dal punto di vista della diagnostica, non risiede unicamente nella sua frequenza fondamentale, ma nella ricchezza del suo spettro di frequenze. Secondo i principi dell'analisi di Fourier, un'onda quadra ideale è composta da una somma infinita di onde sinusoidali: una fondamentale (alla frequenza impostata) e tutte le sue armoniche, sia pari che dispari, con ampiezze decrescenti all'aumentare della frequenza. Questo significa che, anche se l'oscillatore è impostato per produrre un segnale con una frequenza fondamentale di, ad esempio, 5 Hz, le sue armoniche si estenderanno ben oltre, arrivando a frequenze molto più elevate. È proprio questa estensione spettrale che rende l'iniettore di segnale estremamente utile per testare circuiti in un ampio spettro di applicazioni, inclusi quelli che operano in campo audio e, soprattutto, in radiofrequenza (RF).
Il principio di funzionamento per la ricerca guasti è altrettanto diretto: si collega la massa (ground) dell'iniettore di segnali alla massa dello chassis o del circuito sotto esame. Successivamente, si inietta il segnale generato dall'iniettore in un punto del circuito, partendo idealmente dall'uscita e muovendosi progressivamente "a monte" (verso l'ingresso o le sezioni precedenti). L'obiettivo è individuare la sezione del circuito in cui il segnale iniettato non si propaga correttamente o viene distorto in modo anomalo. Quando si inietta il segnale prima di una sezione guasta, il segnale dovrebbe essere presente all'ingresso di tale sezione e assente o alterato alla sua uscita. Al contrario, se il segnale è presente all'uscita della sezione, significa che il guasto si trova più a valle. Questo approccio metodico permette di isolare rapidamente il componente o il blocco difettoso.
La Realizzazione Pratica di un Iniettore di Segnali

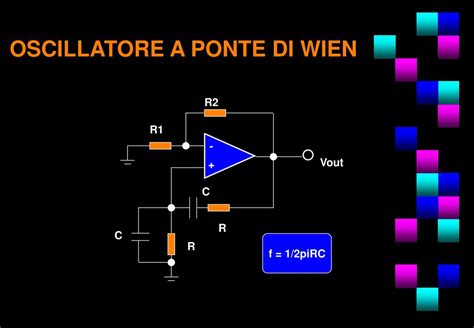

La realizzazione di un iniettore di segnali può variare da circuiti estremamente semplici a configurazioni più complesse, ma il principio di base rimane lo stesso: un oscillatore che genera un'onda quadra.
Un esempio tipico di circuito di iniettore di segnali, come quello descritto, è progettato per essere versatile, adatto sia per la sperimentazione e la riparazione di circuitazioni allo stato solido (transistor, circuiti integrati) sia per apparecchiature basate su valvole termoioniche. La capacità di gestire tensioni di alimentazione elevate, fino a 600V di anodica, è una caratteristica importante per questi ultimi. L'impedenza di uscita dello strumento è generalmente mantenuta abbastanza bassa da permettere di pilotare efficacemente anche gli stadi finali di bassa frequenza, che spesso presentano carichi impegnativi.
La determinazione della frequenza dell'onda quadra generata è un aspetto cruciale della progettazione. Nel circuito menzionato, la frequenza fondamentale è stabilita principalmente dalla scelta dei valori dei componenti passivi R1 (resistenza) e C1-C2 (condensatori). Questi componenti, in combinazione con gli elementi attivi (come transistor o porte logiche), definiscono il tempo di carica e scarica di un condensatore, che a sua volta determina il periodo dell'oscillazione e quindi la frequenza. Se si desidera ottenere una frequenza fondamentale specifica, come ad esempio 5 Hz, sarà necessario selezionare valori appropriati per R1, C1 e C2 che portino l'oscillatore a operare attorno a quel valore. Ad esempio, per frequenze molto basse, si utilizzeranno valori elevati di capacità e resistenza.
Le armoniche generate dall'onda quadra, come accennato, si estendono molto più in alto rispetto alla frequenza fondamentale. Questa proprietà è fondamentale e rende l'iniettore di segnale uno strumento prezioso anche per testare circuiti che operano in radiofrequenza. La capacità di generare segnali "ricchi" di armoniche permette di stimolare e verificare il comportamento di circuiti RF su un ampio spettro di frequenze, identificando potenziali problemi di risposta in frequenza o di attenuazione indesiderata.
Un aspetto interessante nella configurazione degli oscillatori a onda quadra, specialmente quelli basati su porte logiche (come NAND, NOR, ecc.), è la possibilità di variare la frequenza di uscita in modo controllato. Il circuito descritto utilizza un commutatore a due vie (S1) per selezionare diverse configurazioni di capacità. Quando il commutatore è chiuso, la frequenza è determinata dalla somma delle capacità C1 e C2. Quando invece il commutatore è aperto, solo la capacità C2 contribuisce a determinare la frequenza. In questo modo, si ottengono due frequenze distinte per la stessa impostazione di R1. Ampliando questa logica, se si impiega un commutatore a più vie, è possibile commutare capacità multiple, permettendo di coprire un range di frequenze molto più esteso e di selezionare con precisione la banda di interesse per il test.
Per garantire che l'onda quadra generata sia sufficientemente "robusta" da pilotare i circuiti da testare, le porte logiche rimanenti (quelle non utilizzate direttamente per la commutazione delle capacità) vengono spesso poste in parallelo. Questo accorgimento serve a pilotare un transistor di uscita (Tr1) in modo più efficiente. L'uscita finale sarà quindi un'onda quadra che contiene non solo la frequenza fondamentale impostata, ma anche tutte le sue armoniche pari e dispari, offrendo così un segnale di test completo e ricco di contenuto spettrale.
Applicazioni e Metodologie di Utilizzo per la Ricerca Guasti
L'iniettore di segnali è uno strumento diagnostico per eccellenza, apprezzato per la sua capacità di semplificare il processo di individuazione dei guasti in apparecchiature elettroniche complesse. La sua applicazione è trasversale e copre una vasta gamma di dispositivi, dagli amplificatori audio ai circuiti radio, dai vecchi televisori a valvole ai moderni sistemi a stato solido.
La metodologia di utilizzo è basata sull'iniezione e sul tracciamento del segnale. Il primo passo fondamentale consiste nel collegare saldamente il cavo di massa dell'iniettore di segnali al punto di massa comune del circuito che si sta testando. Questo garantisce che il segnale iniettato abbia un riferimento stabile e che le misurazioni successive siano accurate. Successivamente, si posiziona la sonda dell'iniettore all'uscita del circuito o della sezione che si sospetta non funzioni correttamente. A questo punto, si attiva l'iniettore per generare l'onda quadra e si inizia a muovere la sonda gradualmente "a monte", ovvero verso le sezioni precedenti del circuito.

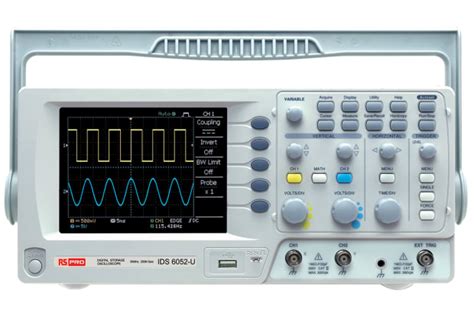

L'obiettivo è quello di ascoltare o misurare la presenza del segnale con un oscilloscopio o un voltmetro AC in ogni punto del percorso del segnale. Quando si inietta il segnale prima di una sezione difettosa, ci si aspetta di osservare il segnale all'ingresso di quella sezione. Procedendo verso l'uscita della stessa sezione, se questa è guasta, il segnale non sarà presente o apparirà fortemente distorto. Al contrario, se il segnale è ancora presente e pulito all'uscita della sezione, significa che il guasto non risiede in quel blocco specifico, ma si trova più a valle nel percorso del segnale.
Questo processo di "eliminazione" permette di restringere progressivamente il campo delle indagini. Ad esempio, in un amplificatore audio, si potrebbe iniziare testando l'uscita dello stadio preamplificatore. Se il segnale è presente lì, si passa a testare l'ingresso dello stadio finale. Se il segnale non arriva all'ingresso dello stadio finale, il problema è nella sezione preamplificatrice o tra le due. Se invece arriva, ma non c'è uscita dallo stadio finale, il guasto è localizzato in quest'ultimo.
È importante notare che l'iniettore di segnali è particolarmente utile per testare la risposta in frequenza e l'integrità dei segnali in diverse parti del circuito. La natura a banda larga dell'onda quadra, con le sue armoniche, consente di sollecitare circuiti progettati per operare in un ampio intervallo di frequenze. Per esempio, nel campo audio, si possono testare sia le basse frequenze (fondamentale) sia quelle più alte (armoniche) che contribuiscono alla qualità del suono. Nei circuiti RF, le armoniche sono essenziali per verificare il comportamento del circuito attraverso un ampio spettro.
La flessibilità offerta dalla possibilità di selezionare diverse frequenze fondamentali, modificando i valori dei condensatori commutabili, permette di adattare l'iniettore di segnali a specifici requisiti di test. La capacità di produrre segnali con una frequenza fondamentale di 5 Hz, ad esempio, è ideale per testare circuiti a frequenza estremamente bassa o per verificare la risposta di componenti sensibili alle variazioni lente di segnale, mentre impostazioni di frequenza più elevate sono adatte per testare circuiti audio o RF.
In sintesi, l'iniettore di segnali non è solo uno strumento per "iniettare" un segnale, ma è una chiave di volta nel processo diagnostico, permettendo ai tecnici di procedere in modo sistematico, logico e rapido verso l'identificazione e la risoluzione dei problemi, rendendo la manutenzione elettronica un'attività più efficiente e meno frustrante.
