La corretta fasatura del motore è un aspetto cruciale per il funzionamento ottimale di qualsiasi veicolo, e la BMW 320d E46 con motore M47TU da 150 CV, prodotta intorno al 2004, non fa eccezione. Questo articolo approfondisce le procedure di fasatura, la gestione della pompa alta pressione e la diagnosi di problemi comuni che possono insorgere, basandosi su esperienze pratiche e soluzioni a casi reali.
Il Motore M47TU: Caratteristiche e Importanza della Fasatura
Il motore M47TU è un propulsore diesel a quattro cilindri in linea, noto per la sua robustezza e le buone prestazioni. Come in tutti i motori a combustione interna, la fasatura garantisce che le valvole di aspirazione e scarico si aprano e si chiudano nel momento preciso rispetto alla posizione del pistone e all'iniezione del carburante. Una fasatura errata può portare a una serie di problemi, tra cui calo di potenza, difficoltà all'avviamento, funzionamento irregolare del motore e, nei casi più gravi, danni meccanici significativi.
La distribuzione di questo motore è a catena, un sistema generalmente affidabile ma che richiede attenzione in caso di manutenzione o sostituzione di componenti. La catena collega l'albero motore agli alberi a camme, assicurando la sincronizzazione tra la rotazione dell'albero motore e il movimento delle valvole.
La Fasatura della Pompa Alta Pressione nel M47TU
Una delle domande più frequenti riguardo la fasatura del motore M47TU, in particolare sulla BMW 320d E46 150 CV del 2004, è se la pompa alta pressione necessiti di una fasatura specifica. Contrariamente a quanto accade in alcuni sistemi di iniezione più datati, la pompa alta pressione sui motori M47TU non richiede una fasatura in senso tradizionale. Essa viene azionata dalla catena di distribuzione o da un ingranaggio collegato alla distribuzione, ma la sua funzione principale è quella di generare la pressione necessaria nel rail del carburante, non di determinare il momento dell'iniezione.

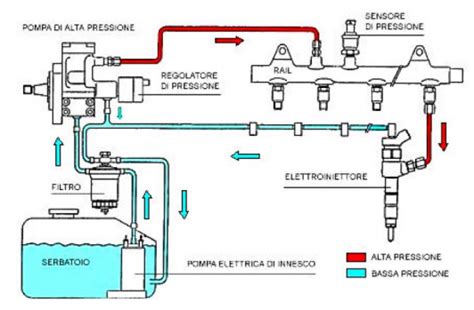

Il sistema di iniezione Common Rail, di cui il M47TU è dotato, separa la generazione della pressione dall'atto dell'iniezione. Quest'ultima è gestita elettronicamente dalla centralina motore (ECU) attraverso gli iniettori. Pertanto, sebbene sia essenziale che la pompa sia correttamente installata e collegata, non ci sono "punti di fase" specifici da allineare sulla pompa stessa per il suo funzionamento. Un errore comune è concentrarsi sulla fasatura della pompa quando il problema risiede altrove, ad esempio nella fasatura della distribuzione principale o in componenti elettronici.
Attrezzi Specifici per la Messa in Fase

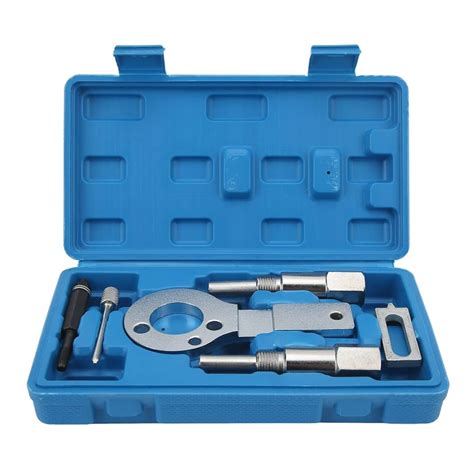

Per eseguire correttamente la fasatura del motore M47TU, è indispensabile utilizzare attrezzi specifici. Questi includono:
- Perno di blocco dell'albero motore: Questo attrezzo si inserisce in un foro specifico nel blocco motore o nel volano per bloccare l'albero motore nella posizione di Punto Morto Superiore (PMS) del cilindro 1.
- Dima per gli alberi a camme: Questa dima si posiziona sulle estremità degli alberi a camme (generalmente dopo aver rimosso il coperchio delle punterie) per garantire il loro corretto allineamento. Se la dima non si adatta perfettamente quando l'albero motore è bloccato, significa che la fasatura è errata.
- Attrezzi per la tensione della catena: Se è necessario sostituire la catena o il kit di distribuzione, saranno necessari attrezzi specifici per comprimere il tendicatena e impostare la corretta tensione.
È interessante notare che per alcuni motori BMW e Land Rover (come il Freelander con motori simili), gli attrezzi di fasatura possono essere compatibili, il che può facilitare il reperimento per gli autoriparatori.
Sintomi di una Fasatura Errata e Diagnosi
Una fasatura errata del motore M47TU può manifestarsi con diversi sintomi:
- Difficoltà all'avviamento o mancato avviamento: Il motore potrebbe girare ma non accendersi, o avviarsi con grande difficoltà.
- Calo di potenza: Il veicolo potrebbe non avere la stessa spinta di prima, con una sensazione di motore "legato" o privo di coppia.
- Funzionamento irregolare o rumori anomali: Il motore potrebbe girare in modo irregolare, presentare vibrazioni eccessive o emettere rumori metallici insoliti, specialmente provenienti dalla zona della distribuzione.
- Codici di errore diagnostici: La centralina motore potrebbe registrare codici di errore relativi alla sincronizzazione tra l'albero motore e l'albero a camme (es. errore sensore posizione albero a gomiti o sensore albero a cammes), o problemi di pressione rail.
Esempio di caso pratico: Un utente ha riscontrato un maggiore calo di potenza dopo aver eseguito una fasatura, pur avendo sostituito il kit di distribuzione completo, inclusi gli ingranaggi della pompa alta pressione. Questo suggerisce che, nonostante la sostituzione di componenti importanti, la fasatura principale della distribuzione potrebbe non essere stata eseguita con la precisione necessaria.
Un altro caso comune è la presenza dell'errore 4B90 (pressione rail ad avviamento motore) e l'auto che non si avvia, dopo aver sostituito il kit di distribuzione. Questo errore, pur essendo legato alla pressione carburante, può essere una conseguenza indiretta di una fasatura errata che impedisce al motore di raggiungere le condizioni di avvio ottimali e di generare la corretta pressione rail. Se la catena di distribuzione era lasca e il kit è stato sostituito, è fondamentale assicurarsi che la nuova fasatura sia perfetta.
Errori Frequenti e Soluzioni
Durante la messa in fase e la diagnosi dei problemi di avviamento e funzionamento, possono sorgere diverse problematiche.
Problemi con i Sensori di Posizione (Albero Motore e Albero a Cammes)
Un problema frequente è legato ai sensori di posizione dell'albero motore (sensore giri) e dell'albero a cammes (sensore fase). Questi sensori sono vitali per la ECU per determinare la posizione esatta degli organi rotanti e, di conseguenza, il momento giusto per l'iniezione e l'accensione.
Sintomi: Errori diagnostici come "3E90 sensore posizione albero a gomiti segnale assente" o "segnale errato". Il motore potrebbe non partire o spegnersi improvvisamente.
Diagnosi e Soluzione:
- Verifica dei cablaggi: Prima di sostituire i sensori, è fondamentale controllare l'integrità dei cablaggi e dei connettori. Un cavo danneggiato o un connettore ossidato possono interrompere il segnale.
- Controllo del segnale con oscilloscopio: Un tecnico esperto può utilizzare un oscilloscopio per verificare la qualità del segnale generato dai sensori. Se il segnale è assente, intermittente o distorto, il sensore potrebbe essere difettoso. Se il segnale è buono, la causa potrebbe risiedere altrove.
- Sostituzione dei sensori: Se il segnale è assente o palesemente errato dopo aver verificato i cablaggi, la sostituzione del sensore può risolvere il problema.
- Sincronizzazione tra sensori: L'errore "sensore giri non c'è sincronizzazione tra sensore giri e sensore albero a cammes" è un indicatore diretto di una fasatura errata della catena. Anche se i singoli sensori funzionano, se i segnali non sono coerenti tra loro, la ECU rileverà un problema di sincronizzazione.
Caso risolto: Un veicolo presentava l'errore "3E90 sensore posizione albero a gomiti segnale assente" anche dopo la sostituzione del sensore giri. Un tecnico con oscilloscopio aveva confermato che il segnale del sensore era buono e i cablaggi erano integri, suggerendo erroneamente la sostituzione della centralina. Successivamente, con un'altra centralina scodificata, il problema persisteva, con lo stesso errore. L'anomalia più significativa era che scollegando il sensore di fase, l'errore del sensore giri spariva. Questa situazione complessa ha portato alla scoperta che la causa era una ruota fonica dell'albero motore (quella che il sensore giri "legge") danneggiata o graffiata, probabilmente a causa di un oggetto estraneo caduto accidentalmente durante il montaggio del sensore. Nonostante l'oscilloscopio inizialmente mostrasse un segnale "perfetto", il problema era meccanico alla ruota fonica. Questo evidenzia l'importanza di considerare anche le condizioni fisiche delle ruote foniche e non solo il segnale elettrico.
La Ruota Fonica dell'Albero Motore

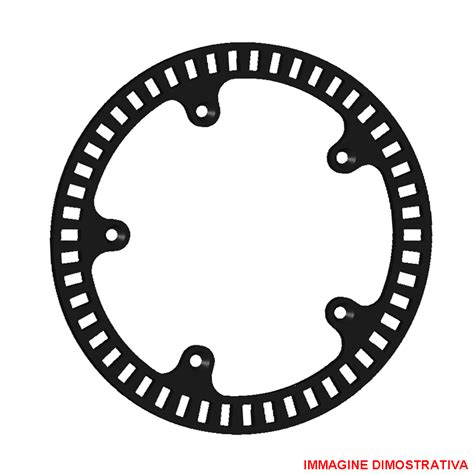

La ruota fonica dell'albero motore è un componente cruciale per il sensore giri. È una ruota dentata (o con marcature magnetiche) che, ruotando, genera un segnale che il sensore legge per determinare la velocità e la posizione dell'albero motore.
Problemi comuni: La ruota fonica può smagnetizzarsi, deformarsi, o essere montata in modo errato. Anche piccoli detriti o graffi possono alterare il segnale letto dal sensore.
Soluzione:
- Ispezione visiva: Controllare la ruota fonica per eventuali danni, deformazioni o accumuli di sporco.
- Verifica del montaggio: Assicurarsi che la ruota fonica sia montata correttamente e saldamente sull'albero motore.
- Test di smagnetizzazione: Se sospetta una smagnetizzazione, un tecnico specializzato può testare il componente. In casi estremi, la sostituzione della ruota fonica può essere necessaria.
Un'esperienza in concessionaria BMW ha rivelato che un problema simile ad un X3 con lo stesso motore M47TU era dovuto alla ruota fonica del sensore giri albero motore, che si era smagnetizzata o era stata montata male. Questo rafforza l'importanza di controllare attentamente questo componente in caso di problemi persistenti al sensore giri.
La Fasatura: Un Controllo Cruciale
Se, dopo aver controllato tutti i sensori, cablaggi e la ruota fonica, il problema persiste o ci sono indicazioni di sincronizzazione errata, è fondamentale ricontrollare la fasatura meccanica del motore.
Procedura di verifica (concettuale):
- Blocco albero motore: Inserire il perno di blocco nell'albero motore. Questo lo blocca al PMS del cilindro 1.
- Controllo alberi a camme: Con l'albero motore bloccato, provare a posizionare la dima sugli alberi a camme.
- Disallineamento: Se la dima non si adatta perfettamente, o se gli alberi a camme sono visibilmente spostati (ad esempio, "di mezzo dente"), la fasatura è errata.
motore bmw, motore n47
Un utente ha descritto una situazione in cui, con il perno di blocco dell'albero motore inserito, la dima sugli alberi a camme non entrava. Per farla combaciare, doveva rimuovere il perno e far girare leggermente l'albero motore. Questo è un chiaro segno di fasatura errata. Anche un leggero disallineamento di mezzo dente può causare problemi significativi al motore. Le viti che fissano i pignoni agli alberi a camme (viti 1 e 2 come descritto) devono essere allentate in modo che i pignoni possano ruotare sugli alberi a camme, permettendo così l'allineamento con la dima prima di essere serrate. Questo passaggio è critico per una corretta fasatura.
Altre Verifiche in Caso di Mancato Avviamento
Se il motore non parte, oltre alla fasatura e ai sensori, è importante considerare anche altri aspetti:
- Arrivo del carburante: Verificare che il gasolio arrivi correttamente agli iniettori. Un'ottima pressione carburante in diagnosi non sempre significa che il carburante stia effettivamente raggiungendo i cilindri.
- Pressione rail: Assicurarsi che la pressione rail nominale e misurata siano uguali in fase di avviamento. Un valore basso può indicare problemi alla pompa alta pressione (che, se guasta, può anche aver danneggiato il regolatore di pressione) o al sistema di alimentazione in generale (es. serbatoio sporco, filtro carburante intasato).
- Iniettori: Controllare che gli iniettori siano in buone condizioni e che non perdano. Iniettori difettosi possono impedire l'avviamento.
- ECU (Centralina Motore): Se tutti gli altri controlli (sensori, fasatura, alimentazione) risultano corretti, e si è verificato un "cortocircuito" diagnostico che ha suggerito la sostituzione della centralina, è fondamentale escludere completamente ogni altra possibilità. La sostituzione della centralina è un intervento costoso e non sempre risolutivo, come dimostrato nel caso in cui una nuova ECU scodificata non ha risolto il problema del sensore giri.
Considerazioni Finali
La messa in fase del motore BMW 320d E46 M47TU è un'operazione che richiede precisione e l'uso degli attrezzi appropriati. La pompa alta pressione di questi motori non necessita di una fasatura tradizionale, ma la sua integrità e il corretto funzionamento sono cruciali per il sistema di iniezione. I problemi di avviamento e di potenza possono derivare da una fasatura errata della distribuzione, da sensori di posizione difettosi o danneggiati (inclusa la ruota fonica), o da problemi al sistema di alimentazione carburante. Una diagnosi accurata, che spesso richiede l'uso di un oscilloscopio e una conoscenza approfondita del sistema, è essenziale per identificare la causa radice del problema e procedere con la riparazione corretta, evitando sostituzioni inutili di componenti costosi come la centralina motore.
