Schema Relè e Fusibili Fiat Ducato: Una Guida Approfondita per i Modelli X250 e X290

La comprensione dello schema dei relè e dei fusibili è fondamentale per la corretta manutenzione e la risoluzione dei problemi elettrici in qualsiasi veicolo, e il Fiat Ducato non fa eccezione. Questo articolo offre una panoramica dettagliata della disposizione e delle funzioni dei fusibili e dei relè per i modelli Fiat Ducato di terza generazione (indice di fabbrica 250), prodotti dal 2006 al 2014, e affronta le sfide relative ai modelli più recenti, come il Ducato X290 MY 2024.

Il Fiat Ducato 3 è un veicolo robusto e affidabile, prodotto senza modifiche significative nello stabilimento SEVEL di Val di Sangro (Abruzzo, Italia) per molti anni. La sua architettura elettrica, sebbene evoluta con il tempo, mantiene alcuni punti fermi nella disposizione dei componenti di protezione.

Disposizione Generale dei Componenti Elettrici

La protezione dei circuiti elettrici del Fiat Ducato è gestita da diverse scatole, strategicamente posizionate nel veicolo per ottimizzare l'accesso e la funzionalità. Queste scatole contengono sia fusibili che relè, ognuno dei quali svolge un ruolo cruciale nella salvaguardia dei sistemi elettronici e nel corretto funzionamento delle varie utenze.

Schemi Fusibili e Relè nel Vano Motore (Fiat Ducato X250)

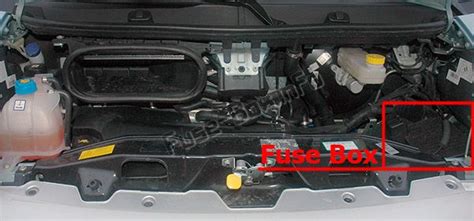

Nel vano motore del Fiat Ducato X250, la scatola dei fusibili si trova sul lato destro, nascosta dietro un coperchio di protezione. Questa posizione è stata scelta per proteggere i componenti dagli elementi esterni e garantire una facile accessibilità per la manutenzione.

Descrizione Dettagliata dei Fusibili nel Vano Motore:

• F1. Pompa del vuoto del sistema frenante: 40A. Questo fusibile protegge il circuito della pompa del vuoto, essenziale per il corretto funzionamento dell'impianto frenante, soprattutto nei veicoli diesel.
• F2. Candele di preriscaldamento (diesel): 50A. Fondamentale per l'avviamento a freddo nei motori diesel, questo fusibile protegge il circuito delle candele di preriscaldamento.
• F3. Contattore di accensione: 30A. Protegge il circuito del contattore di accensione, un componente chiave nel sistema di avviamento del veicolo.
• F4. Ventola di raffreddamento: 20A. Assicura il funzionamento della ventola di raffreddamento del motore a una velocità specifica.
• F5. Ventola di raffreddamento: 20A. Simile al fusibile F4, protegge un'altra parte del circuito della ventola di raffreddamento.
• F6. Ventola di raffreddamento, alta velocità: 40A. Dedicato alla protezione del circuito della ventola di raffreddamento quando opera ad alta velocità.
• F7. Ventola di raffreddamento, bassa velocità: 40A. Protegge il circuito della ventola di raffreddamento quando opera a bassa velocità.
• F8. Climatizzatore: 40A. Questo fusibile protegge il circuito del sistema di climatizzazione.
• F9. Pompa lavavetri: 20A. Garantisce il funzionamento della pompa che spruzza il liquido lavavetri.
• F10. Clacson: 15A. Protegge il circuito del clacson.
• F11. Comando motore: 15A. Uno dei fusibili che proteggono i circuiti della centralina di gestione motore.
• F14. Faro abbagliante destro: 7,5A. Protegge il circuito del faro abbagliante destro.
• F15. Faro abbagliante sinistro: 7,5A. Protegge il circuito del faro abbagliante sinistro.
• F16. Comando motore: 7,5A. Altro fusibile per la protezione della centralina motore.
• F17. Comando motore: 10A. Ulteriore protezione per la centralina motore.
• F18. Comando motore: 7,5A. Parte del sistema di protezione della centralina motore.
• F19. Climatizzatore: 7,5A. Un fusibile aggiuntivo per il sistema di climatizzazione.
• F20. Lavafari: 30A. Protegge il circuito del sistema lavafari, se presente.
• F21. Modulo carburante (fusibile della pompa carburante): 15A. Essenziale per l'alimentazione del carburante al motore.
• F23. Sistema frenante: 30A. Protezione generale per i componenti del sistema frenante.
• F24. Vuoto: Non utilizzato.
• F30. Fari antinebbia: 15A. Protegge il circuito dei fari antinebbia.

Descrizione Dettagliata dei Relè nel Vano Motore:

• R2. Luci abbaglianti: Controlla l'attivazione delle luci abbaglianti.
• R3. Relè clacson: Gestisce l'attivazione del clacson.
• R5. Frizione compressore climatizzatore: Attiva e disattiva il compressore del climatizzatore.
• R6. Ventola 1: Controlla la prima ventola di raffreddamento.
• R7. Ventola 2: Controlla la seconda ventola di raffreddamento.
• R8. Climatizzatore: Relè generale per il sistema di climatizzazione.
• R9. Relè principale: Un relè di sistema cruciale per l'alimentazione generale.
• R10. Modulo carburante (relè pompa carburante): Controlla l'alimentazione alla pompa del carburante.
• R14. Fari antinebbia: Gestisce l'attivazione dei fari antinebbia.
• R17. Pompa lavavetri: Controlla il funzionamento della pompa lavavetri.
• R19. Lavafari: Gestisce l'attivazione del sistema lavafari.
• R20. Vuoto: Non utilizzato.

Schemi Fusibili e Relè nell'Abitacolo (Fiat Ducato X250)

All'interno dell'abitacolo del Fiat Ducato X250, sono presenti tre blocchi principali responsabili della protezione dei circuiti elettrici. Questa distribuzione consente una maggiore modularità e una più facile diagnosi dei problemi.

Scatola dei Fusibili n. 1

Questa scatola è situata sul lato sinistro del cruscotto. Per accedervi, è necessario allentare le viti (A) e rimuovere il coperchio di protezione.

Schema Dettagliato dei Fusibili (Scatola n. 1):

• F1. Anabbaglianti sinistro, correzione fari: 7,5A. Protegge il faro anabbagliante sinistro e il sistema di correzione assetto fari.
• F2. Interruttore pedale freno, luci di retromarcia, sensore acqua (diesel), centralina servosterzo: 7,5A. Un fusibile multifunzione per importanti sistemi di sicurezza e controllo.
• F3. Radio, sensore di parcheggio, sensore pioggia, telecamera di retromarcia, alzacristalli lato guida: 7,5A. Protegge i circuiti di numerosi accessori interni e sistemi di assistenza.
• F4. Alimentazione elettrica destra degli alzacristalli: 30A. Dedicato all'alzacristallo elettrico lato passeggero.
• F5. Vuoto: Non utilizzato.
• F6. Anabbagliante destro: 10A. Protegge il faro anabbagliante destro.
• F7. Sensore angolo di sterzata, interruttore luci di stop, sensore velocità, centralina ABS/ESP: 7,5A. Cruciale per i sistemi di sicurezza attiva del veicolo.
• F8. Interruttore luci di stop: 10A. Protegge il circuito dell'interruttore delle luci di stop.
• F9. Presa 12 V posteriore: 15A. Alimentazione per la presa di corrente ausiliaria posteriore.
• F10. Riserva: 25A. Un fusibile di riserva, solitamente non collegato a un circuito specifico.
• F11. Climatizzatore, tachigrafo, cruise control, centralina per equipaggiamento carrozzeria: 7,5A. Protegge diversi sistemi di comfort e controllo.
• F12. Airbag: 7,5A. Un fusibile di sicurezza per il sistema airbag.
• F13. Non utilizzato.
• F14. Alzacristalli elettrico sinistro: 30A. Dedicato all'alzacristallo elettrico lato guida.
• F15. Centralina porte conducente e passeggero: 7,5A. Protegge le centraline che gestiscono le funzioni delle porte.
• F16. Fusibile accendisigari Fiat Ducato 250, presa 12 V: 20A. Protegge la presa accendisigari e altre prese da 12V.
• F17. Riscaldamento lunotto, riscaldamento elettrico specchietti retrovisori: 15A. Protegge i sistemi di sbrinamento e disappannamento.
• F18. Tergicristalli, lavacristalli posteriori: 30A. Protegge i motorini dei tergicristalli e il sistema lavacristalli posteriore.
• F19. Riscaldamento lunotto, riscaldamento elettrico specchietti retrovisori: 15A. Un secondo fusibile per i sistemi di riscaldamento.
• F20. Relè di scarica per chiave: 7,5A. Protegge un relè correlato al sistema di accensione e immobilizzazione.
• F21. Centralina per equipaggiamento carrozzeria, relè nella scatola dei fusibili e relè nel vano motore: 7,5A. Un fusibile generale per le centraline di controllo della carrozzeria.
• F22. Cruscotto, luci antinebbia posteriori: 7,5A. Protegge il quadro strumenti e le luci antinebbia posteriori.
• F23. Centralina per equipaggiamento carrozzeria: 10A. Ulteriore protezione per le centraline di controllo della carrozzeria.
• F24. Impianto di allarme, climatizzatore, tachigrafo, presa diagnostica: 10A. Protegge importanti sistemi di sicurezza e diagnostica.
• F25. Serratura porta: 20A. Protegge il circuito della serratura della porta.

Descrizione Dettagliata dei Relè (Scatola n. 1):

• R1. Relè blocchetto di accensione: Gestisce l'alimentazione del blocchetto di accensione.
• R2. Riscaldamento lunotto: Controlla l'attivazione del riscaldamento del lunotto.
• R3. Relè blocchetto di accensione: Un secondo relè per il blocchetto di accensione.
• R4. Abbaglianti: Controlla l'attivazione delle luci abbaglianti.

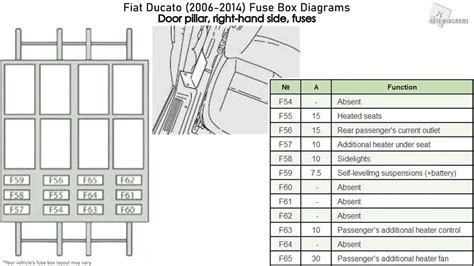

Scatola Fusibili n. 2

Questo blocco aggiuntivo, la cui presenza dipende dall'equipaggiamento specifico del veicolo, si trova sulla console centrale, sul lato passeggero. Questa scatola offre flessibilità per l'integrazione di optional o sistemi specifici.

Schema (tipo 1) dei Fusibili:

• F54. Climatizzatore/riscaldamento: 10A.
• F55. Riscaldamento sedili: 15A.
• F56. Riserva: 15A.
• F57. Climatizzatore/riscaldamento: 10A.
• F58. Anabbaglianti: 10A.
• F59. Sospensioni autolivellanti: 7,5A.
• F60. Climatizzatore/riscaldamento: 10A.
• F61. Climatizzatore/riscaldamento: 30A.

Descrizione dei Relè (tipo 1):

• R2. Relè per accendisigari: Controlla l'alimentazione della presa accendisigari.
• R3. Relè per luci di posizione: Gestisce l'attivazione delle luci di posizione.

Schema (tipo 2) dei Fusibili:

• F54. Climatizzatore e riscaldamento: 10A.
• F55. Riscaldamento sedili: 15A.
• F56. Presa per passeggeri posteriori: 15A.
• F57. Climatizzatore e riscaldamento: 10A.
• F58. Relè per luci anabbaglianti: 10A.
• F59. Sospensioni autolivellanti: 7,5A.
• F60. Riserva.
• F61. Riserva.
• F62. Riserva.
• F63. Climatizzatore e riscaldamento: 10A.
• F64. Riserva.
• F65. Climatizzatore e riscaldamento: 30A.

Descrizione dei Relè (tipo 2):

• R5. Relè per luci di posizione: Controlla l'attivazione delle luci di posizione.
• R6. Relè per riscaldamento supplementare: Gestisce l'attivazione di un sistema di riscaldamento aggiuntivo.
• R8. Relè per accendisigari: Controlla l'alimentazione della presa accendisigari.

Fusibili di Potenza (Fiat Ducato X250)

Oltre ai fusibili standard, il Fiat Ducato X250 include pannelli di fusibili di potenza progettati per proteggere circuiti ad alto amperaggio e sistemi critici. Questi fusibili sono solitamente di dimensioni maggiori e posizionati in punti strategici per la protezione generale del veicolo.

Pannello n. 1: Sotto il Sedile del Conducente

• F70. Protezione dei circuiti elettrici della scatola dei fusibili sotto il cofano: 150A. Questo fusibile principale protegge l'intera scatola dei fusibili situata nel vano motore.
• F71. Equipaggiamento speciale per veicoli: 50A. Dedicato alla protezione di eventuali equipaggiamenti speciali installati sul veicolo.
• F72/F73. Protezione dei circuiti elettrici della scatola dei fusibili nell'abitacolo: 50A. Questi fusibili proteggono i circuiti delle scatole fusibili interne.

Pannello n. 2: Nel Vano Piedi del Conducente Dietro il Rivestimento del Pavimento

• F1. Presa di corrente: 50A. Protegge una presa di corrente ad alta potenza.
• F2. Centralina per il cruscotto: 70A. Protezione per la centralina che gestisce il quadro strumenti.
• F3. Centralina per il cruscotto: 50A. Ulteriore protezione per la centralina del cruscotto.
• F4. Centralina motore: 150A. Un fusibile di potenza cruciale per la protezione della centralina di gestione motore.

La Sfida degli Schemi Elettrici nei Nuovi Modelli: Il Fiat Ducato X290 MY 2024

Con l'evoluzione dei modelli, come il passaggio dal Ducato X250 al Ducato X290 MY 2024, si riscontrano cambiamenti significativi nell'architettura elettrica, in particolare con l'integrazione di nuovi sistemi di assistenza alla guida (ADAS) e altre tecnologie avanzate. Un proprietario di un nuovo Malibù su meccanica Ducato X290 MY 2024 ha notato che il manuale d'uso e manutenzione, sebbene corposo (548 pagine), "inspiegabilmente non riporta da nessuna parte gli schemi dei fusibili", a differenza del vecchio libretto dell'X250. Il manuale si limita a consigliare (o "impone, intima") di rivolgersi a personale specializzato per qualsiasi intervento sui fusibili, una pratica che, sebbene comprensibile per la complessità dei nuovi sistemi, può rappresentare una sfida per gli utenti che desiderano effettuare piccole riparazioni o diagnosi.

Questa lacuna negli schemi aggiornati, soprattutto per i quadri fusibili vicino al volante e sotto il cruscotto, è motivo di preoccupazione. I quadri fusibili stessi sono visibilmente diversi tra il vecchio e il nuovo mezzo, il che suggerisce modifiche sostanziali che richiederebbero una documentazione adeguata. La difficoltà nell'ottenere schemi aggiornati per un modello così recente, con la presenza di ADAS e altre innovazioni, evidenzia la crescente complessità dei veicoli moderni e la necessità di una maggiore trasparenza nella documentazione tecnica.

Anche i "marketplace internazionali di vendita di ricambio verde", come Ecooparts, che offrono una "vasta gamma di stock a prezzi competitivi" per parti usate e verificate, risentono della mancanza di schemi dettagliati per i modelli più recenti. Sebbene sia possibile trovare "parti di automobili usate da Scatola Relè/fusibili per FIAT DUCATO FURGÓN (250) 130 Multijet 2.3 D" con "garanzia segnata dal fornitore", l'identificazione corretta del componente e la sua compatibilità possono essere più complesse senza una documentazione chiara. La disponibilità di oltre "5.000.000 di parti immagazzinate" su piattaforme come ecoparts.com è un grande vantaggio, ma la precisione nella selezione richiede un'informazione completa.

L'Importanza delle Cookie nei Marketplace di Ricambi

È importante ricordare che, nell'era digitale, le "cookies" sono necessarie per il "buon funzionamento dei marketplace". Le cookie su questi siti "si usano per personalizzare il contenuto e gli annunci per offrire funzioni di mezzi sociali e per analizzare il traffico". Inoltre, le piattaforme "condividiamo informazione sobre el uso que haga del sitio con nuestros partners de medios sociales de publicidad, de personalización y de análisis web". Questa condivisione di dati, nel rispetto della privacy, aiuta a migliorare l'esperienza utente e a rendere più efficiente la ricerca di ricambi, anche se non direttamente collegata agli schemi elettrici, è un aspetto fondamentale del funzionamento degli "international marketplace for green spare parts sales".

Ricerca e Disponibilità di Ricambi

Per chi cerca specifiche parti come la "Scatola Relè/fusibili" per il Fiat Ducato, esistono "marketplace internacionales de venta de recambio verde" che offrono "stock disponible de todas las marcas para ser entregado en 24" ore. In Ecooparts, è possibile trovare "una gran variedad de stock a precios competitivos". La disponibilità di ricambi usati, verificati dai "cantieri di demolizione associati" e sottoposti ai "più severi controlli di qualità", offre un'alternativa economica e sostenibile ai pezzi nuovi. Consultando le "scorte di Ecooparts", si può accedere a "più di 5.000.000 di parti immagazzinate". La possibilità di verificare il "termine di garanzia segnato dal fornitore" direttamente dalla "pagina del venditore" o dalla stessa pagina del prodotto, tramite il pulsante nell'area "CAT Supplier", fornisce ulteriore trasparenza e sicurezza nell'acquisto.

Conclusione Parziale

La comprensione degli schemi elettrici del Fiat Ducato è essenziale per qualsiasi intervento di manutenzione o riparazione. Mentre per i modelli X250 le informazioni sono generalmente ben documentate, i modelli più recenti come l'X290 MY 2024 presentano una sfida a causa della minore disponibilità di schemi dettagliati nei manuali utente. Questo rende ancora più importante la ricerca di fonti affidabili e, quando necessario, l'affidarsi a personale specializzato, come suggerito dal produttore. La disponibilità di ricambi usati attraverso piattaforme specializzate è un'ottima risorsa, ma la precisione nella selezione del componente giusto rimane una priorità.
