Il sistema di alimentazione del carburante di un veicolo è un complesso intreccio di componenti che lavorano in sinergia per garantire che il motore riceva la giusta quantità di carburante al momento opportuno. Al cuore di questo sistema, spesso trascurato ma di fondamentale importanza, si trova il relè della pompa del carburante. Questo piccolo interruttore elettronico gioca un ruolo cruciale nell'abilitare il funzionamento della pompa, permettendo al motore di avviarsi e funzionare correttamente. Ignorare i segnali di un suo malfunzionamento può portare a seri inconvenienti, dal mancato avviamento del veicolo al rischio di rimanere bloccati lungo la strada. Comprendere il suo funzionamento, i sintomi di un guasto e le modalità di diagnosi è quindi essenziale per ogni proprietario di veicolo.
Comprendere il Ruolo e il Funzionamento del Relè della Pompa Benzina
Il relè della pompa del carburante è, nella sua essenza, un interruttore elettromeccanico. La sua funzione principale è quella di controllare il flusso di corrente elettrica verso la pompa del carburante, un componente che richiede una notevole quantità di energia per funzionare efficacemente. La pompa del carburante è responsabile di prelevare la benzina dal serbatoio e inviarla al motore sotto pressione, un compito indispensabile per la combustione interna.

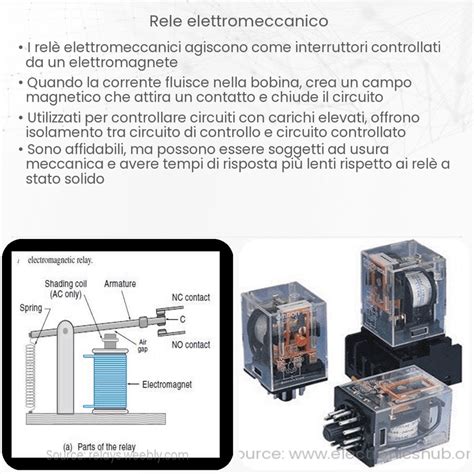

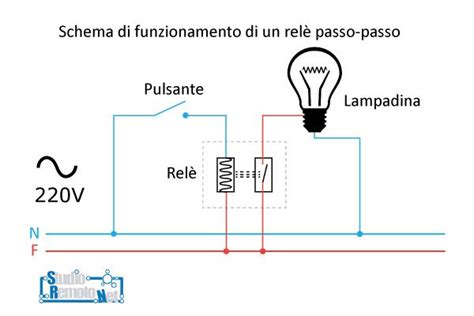

Il relè stesso opera grazie a un principio elettromagnetico. È costituito da una bobina di filo conduttore, solitamente rame, avvolta attorno a un nucleo ferromagnetico. Quando un piccolo segnale elettrico viene inviato alla bobina del relè, questo genera un campo elettromagnetico. Questo campo magnetico attira un'armatura mobile, che a sua volta muove dei contatti elettrici. Questo movimento dei contatti apre o chiude un circuito. Nel caso del relè della pompa del carburante, un segnale a bassa potenza da parte della centralina elettronica del veicolo (ECU) o di un altro interruttore di controllo (come quello di accensione) eccita la bobina del relè. Quando la bobina è eccitata, i contatti del relè si chiudono, permettendo a una corrente elettrica molto più elevata, proveniente direttamente dalla batteria, di fluire verso la pompa del carburante.
Questo meccanismo offre diversi vantaggi. Innanzitutto, protegge i circuiti di controllo a bassa potenza dell'ECU da eventuali picchi di corrente o sovraccarichi provenienti dalla pompa ad alto assorbimento. In secondo luogo, permette di utilizzare cavi di sezione inferiore per il circuito di comando, riducendo il cablaggio complessivo del veicolo e i costi.
Esistono diversi tipi di relè per quanto riguarda il numero di pin e la loro funzione. I relè a 4 pin sono i più comuni per funzioni semplici di accensione/spegnimento di un singolo circuito. In questi relè, i terminali 85 e 86 sono dedicati all'alimentazione della bobina (circuito di comando), mentre il terminale 30 è il contatto comune e il terminale 87 è il contatto normalmente aperto (NO), ovvero quello che si chiude quando la bobina è eccitata, permettendo il passaggio della corrente al carico (la pompa del carburante).
I relè a 5 pin aggiungono un terminale 87a, che rappresenta il contatto normalmente chiuso (NC). Questo tipo di relè, noto come SPDT (Single Pole Double Throw), permette di commutare l'alimentazione tra due circuiti diversi: quando la bobina non è eccitata, il contatto 30 è collegato al 87a; quando la bobina è eccitata, il contatto 30 si sposta e si collega al 87. Per collegare correttamente un relè, è fondamentale identificare la funzione di ciascun terminale, spesso indicata da una numerazione stampata sul corpo del relè stesso o consultando lo schema elettrico del veicolo. I pin 85 e 86 servono per eccitare la bobina, mentre 30, 87 e 87a gestiscono il passaggio della corrente verso il carico.
Il relè della pompa del carburante è spesso definito anche "rele principale" o "rele di sicurezza" in alcuni contesti, specialmente motociclistici, poiché è sotto chiave e serve a fornire corrente ai servizi essenziali come la pompa del carburante. Può avere una forma a cubetto e presentarsi in vari colori, come bianco o nero, ma la sua funzione rimane la medesima.
Segnali di Allarme: Quando il Relè della Pompa Benzina Potrebbe Essere Guasto
Un relè della pompa del carburante difettoso non sempre cessa di funzionare improvvisamente. Spesso, i guasti si manifestano gradualmente, presentando una serie di sintomi che, se riconosciuti tempestivamente, possono evitare problemi più seri. È fondamentale prestare attenzione a questi segnali, poiché molti di essi indicano direttamente un problema nell'alimentazione del carburante.
Avviamento Difficoltoso o Mancato
Uno dei sintomi più comuni e facilmente individuabili di un relè della pompa del carburante guasto è la difficoltà di avviamento del motore. Potresti girare la chiave e sentire il motore che gira, ma l'auto non si avvia. Questo accade perché il relè non riesce a inviare l'energia necessaria alla pompa del carburante, impedendo al motore di ricevere il carburante. Il motore ha un suono normale, ma semplicemente non ha il "cibo" per partire.
A volte, l'auto potrebbe richiedere diversi tentativi prima di avviarsi. Potresti girare la chiave una volta e non succede nulla, riprovare e magari il motore si avvia dopo alcuni tentativi. Questo può accadere quando il relè della pompa del carburante funziona solo occasionalmente, intermittente.
Spegnimento Improvviso del Motore
Un altro sintomo preoccupante è quando la tua auto si blocca mentre guidi, anche se è partita bene. Il motore può spegnersi improvvisamente, soprattutto a velocità più elevate. Questo accade perché il relè può fornire alimentazione alla pompa del carburante solo di tanto in tanto, portando a un'interruzione dell'afflusso di carburante al motore.
Assenza del Suono di Adescamento della Pompa
Quando giri la chiave in posizione "ON" (senza avviare il motore), dovresti sentire un leggero ronzio proveniente dal serbatoio del carburante. Questo è l'adescamento della pompa del carburante, un segnale che indica che la pompa si sta attivando per creare la pressione necessaria nel sistema. Se non senti questo suono, è un forte indicatore che il relè potrebbe non funzionare, non inviando corrente alla pompa.
Scarica Rapida della Batteria
Un relè della pompa del carburante che rimane bloccato in posizione chiusa (o "saldato") può far funzionare sempre la pompa del carburante, anche quando l'auto è spenta. Questo porta a un rapido consumo della batteria poiché la pompa continua a funzionare inutilmente. Un relè difettoso può anche bruciare la sua bobina interna o saldare i suoi contatti, causando un assorbimento di corrente costante che drena la batteria.
Clic dalla Scatola dei Fusibili
Potresti sentire un clic provenire dalla scatola dei fusibili quando giri la chiave. Questo clic significa che il relè si sta attivando. Normalmente, quando il relè funziona correttamente, si sente questo clic seguito dal ronzio della pompa del carburante. Se senti solo il clic ma non il ronzio della pompa, il problema potrebbe essere la pompa stessa o un problema tra il relè e la pompa.
Accensione della Spia "Check Engine"
La spia di gestione del motore, chiamata anche spia del motore di controllo, potrebbe accendersi se il relè della pompa del carburante si guasta. Il computer dell'auto (ECU) monitora costantemente i sensori e i parametri del motore, inclusa la pressione del carburante. Se la pompa del carburante non funziona correttamente a causa di un relè difettoso, la ECU rileva il problema e accende la spia per avvisare il conducente.
Funzionamento Irregolare del Motore
In alcuni casi, un relè difettoso può causare un funzionamento irregolare del motore. Potresti sentire il motore tremare, avere delle "esitazioni" durante l'accelerazione o percepire suoni strani. Questo accade perché il motore non riceve una fornitura costante e adeguata di carburante, fondamentale per mantenere un regime di rotazione stabile.
Diagnosi e Test del Relè della Pompa Benzina
Individuare un problema con il relè della pompa del carburante è il primo passo per una riparazione efficace. Fortunatamente, con alcuni strumenti di base e una metodologia corretta, è possibile diagnosticare autonomamente il guasto.
Individuare la Posizione del Relè
La prima fase consiste nell'individuare il relè della pompa del carburante nel proprio veicolo. La maggior parte dei veicoli moderni alloggi questo relè nella scatola dei fusibili principale. Questa scatola si trova solitamente sotto il cofano, ma in alcuni modelli può essere posizionata all'interno dell'abitacolo, come sotto il cruscotto o vicino al piantone dello sterzo.
Per identificarlo con precisione, è utile consultare il manuale d'uso del veicolo. In alternativa, si può guardare l'interno del coperchio della scatola dei fusibili: spesso è presente uno schema (una legenda) che indica la funzione di ciascun fusibile e relè. In assenza di indicazioni chiare, una ricerca online per marca, modello e anno del veicolo, specificando "posizione relè pompa carburante", può fornire schemi elettrici o discussioni su forum di appassionati che aiutano nell'identificazione. In alcuni contesti, si parla di "schema del coperchio della scatola dei fusibili" per indicare questa guida visiva.
Strumenti Necessari per il Test

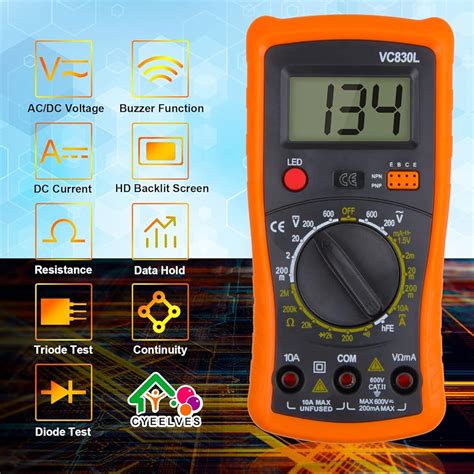

Per testare il relè della pompa del carburante, lo strumento più importante è un multimetro digitale (DMM). Questo dispositivo versatile permette di misurare tensione (Volt), resistenza (Ohm) e continuità elettrica. Per i test di tensione e resistenza, un DMM è indispensabile.
Oltre al multimetro, possono essere utili delle pinze ad ago o degli strumenti specifici per rimuovere con cautela i relè dalla loro sede, soprattutto se sono stretti. In alcuni casi, una batteria da 12V (come quella del veicolo stesso) può essere utilizzata per testare la funzionalità meccanica della bobina del relè.
Test del Relè con Multimetro
Prima di procedere, è importante rimuovere il relè dal suo alloggiamento. Una volta rimosso, ci sono diversi test che si possono effettuare:
Test di Continuità della Bobina: I terminali 85 e 86 sono collegati alla bobina del relè. Utilizzando il multimetro impostato sulla modalità di resistenza (Ohm), si misura la resistenza tra questi due pin. Un valore di resistenza positivo (generalmente tra 50 e 150 Ohm, ma varia a seconda del modello) indica che la bobina è integra. Se la resistenza è infinita (circuito aperto) o molto bassa (cortocircuito), la bobina è probabilmente guasta.
Test di Continuità dei Contatti: I terminali 30 e 87 (e 87a se presente) sono i contatti che commutano la corrente. Con il relè scollegato da ogni alimentazione, si misura la resistenza tra i pin 30 e 87. In un relè nuovo o in buone condizioni, il contatto 87 dovrebbe essere aperto, quindi la resistenza tra 30 e 87 dovrebbe essere infinita (circuito aperto). Allo stesso modo, se presente, il contatto 87a dovrebbe essere chiuso, mostrando una resistenza molto bassa o nulla tra 30 e 87a.
Test di Attivazione (con Bobina eccitata): Per verificare il corretto funzionamento dei contatti, è necessario eccitare la bobina del relè. Si può fare collegando temporaneamente una sorgente di tensione da 12V ai pin 85 e 86 (rispettando la polarità se specificata, anche se spesso i relè automobilistici funzionano con entrambe le polarità per la bobina). Mentre la bobina è eccitata, si misura nuovamente la resistenza tra i pin 30 e 87. Ora, il contatto 87 dovrebbe essersi chiuso, mostrando una resistenza molto bassa o nulla, indicando che il relè commuta correttamente. Allo stesso modo, il contatto 87a dovrebbe aprirsi. Se i contatti non cambiano stato o rimangono bloccati, il relè è difettoso.
Test di Tensione nel Circuito
Un altro metodo diagnostico consiste nel misurare la tensione nel circuito della pompa del carburante quando il relè è installato e si tenta di avviare il veicolo.
Verifica dell'Alimentazione al Relè: Impostare il multimetro digitale su Volt CC (DCV). Verificare che arrivi alimentazione ai pin del relè che dovrebbero essere sotto tensione costante (spesso il pin 30, se il relè è alimentato direttamente dalla batteria tramite fusibile).
Verifica del Segnale di Comando: Verificare che arrivi il segnale di comando ai pin 85 o 86 quando si gira la chiave in posizione "ON" o durante l'avviamento. Se arriva corrente ai pin della bobina ma il relè non scatta e/o la pompa non funziona, il relè potrebbe essere il colpevole.
Verifica dell'Alimentazione al Pompa: Dopo il relè, si può verificare se la corrente raggiunge la pompa del carburante. Questo può richiedere di accedere al connettore della pompa, che si trova spesso nel serbatoio o vicino ad esso. Collegando il multimetro ai terminali di alimentazione della pompa (con la chiave in posizione "ON" per attivare il relè), si dovrebbe misurare una tensione vicina a quella della batteria (es. 12V). Se la tensione è significativamente inferiore o assente, il problema potrebbe essere nel cablaggio, nella pompa stessa, o ancora a monte (il relè).
Considerazioni sulla Misurazione della Tensione sulla Pompa
Nei veicoli moderni, la pompa del carburante può essere controllata da un segnale a modulazione di ampiezza degli impulsi (PWM) inviato dalla centralina. In questi casi, un comune multimetro digitale potrebbe misurare solo un valore medio di tensione, non sufficiente per una diagnosi completa. Per testare questi sistemi PWM, potrebbe essere necessario un oscilloscopio per visualizzare il segnale effettivo.
È importante notare che la pompa di alimentazione del carburante, a seconda della portata e della pressione del sistema, assorbe correnti significative (5-8 Ampère o più). Con correnti di questo tipo, è fondamentale che i punti di contatto elettrici nel circuito siano puliti e sicuri. Qualsiasi forma di corrosione o contatti non funzionanti aumenta la resistenza ohmica, causando una caduta di tensione indesiderata nel circuito elettrico. Ciò può comportare un calo di potenza della pompa. Il tipico circuito elettrico di una pompa di alimentazione carburante mostra una serie di collegamenti allentabili tramite contatti a vite o a innesto, oltre ai contatti dell'interruttore di accensione e del relè. Ognuno di questi contatti può presentare una maggiore resistenza dovuta a ossidazione, corrosione e collegamenti insufficienti.

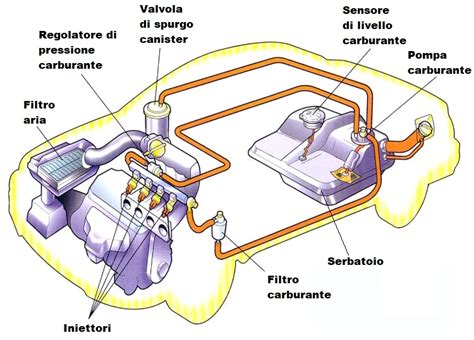

Nei veicoli moderni, la pompa di alimentazione carburante si trova all'interno del serbatoio, spesso come parte di un modulo completo. Misurare direttamente sui morsetti della pompa può essere difficile. Si consiglia pertanto di effettuare la misurazione sui contatti elettrici a innesto che si trovano solitamente nel coperchio del modulo. Solo quando il circuito elettrico è chiuso, ovvero in presenza di tensione, si può ottenere un risultato corretto. Perdite sui contatti sono inevitabili, anche quando puliti e serrati, quindi la tensione sui morsetti della pompa è sempre leggermente più bassa della tensione di bordo. Il valore dovrebbe comunque avvicinarsi il più possibile alla tensione di bordo del veicolo.
Per misurare la caduta di pressione sulla pompa, si collega lo strumento di misura con connettore inserito alle corrispondenti punte di misurazione. Non si devono mai "bucare" i cavi. Se la tensione misurata sui morsetti o sul connettore della pompa è notevolmente inferiore alla tensione di bordo, è necessario verificare lo stato di tutti i contatti nel circuito elettrico, come la presenza di corrosione.
COME TESTARE UN RELÈ QUALSIASI RELÈ
Manutenzione e Sostituzione: Sicurezza Prima di Tutto
Il relè della pompa del carburante è un componente relativamente economico e la sua sostituzione è spesso un'operazione semplice. Tuttavia, la sicurezza deve essere sempre la priorità.
Procedura di Sostituzione
Se i test diagnostici indicano che il relè è guasto, la sostituzione è il passo successivo. È importante acquistare un relè di ricambio compatibile con le specifiche del veicolo. Una volta individuato il relè difettoso, questo può essere estratto dalla sua sede. Spesso, per facilitare la rimozione, si possono usare pinze o appositi estrattori. Il nuovo relè va poi inserito con cura nella stessa sede, assicurandosi che sia correttamente posizionato.
Quando Chiedere Aiuto a un Professionista
Se non ci si sente sicuri nel testare o sostituire il relè, o se la diagnosi iniziale non è chiara, è sempre consigliabile chiedere aiuto a un professionista qualificato. Un meccanico esperto avrà gli strumenti e le conoscenze necessarie per diagnosticare accuratamente il problema e per eseguire la riparazione in modo sicuro.
Problemi di Collegamento Elettrico
È importante ricordare che, prima di sostituire una pompa di alimentazione del carburante, è consigliabile esaminare attentamente i contatti elettrici. Spesso, la pompa funziona, ma i collegamenti elettrici sono difettosi o corrotti, causando problemi di alimentazione. La verifica della pressione del sistema e della portata in volume della pompa di alimentazione del carburante, così come la misurazione della tensione direttamente sui suoi morsetti, sono passaggi cruciali nell'indagine di un malfunzionamento del sistema di alimentazione.
Considerazioni Finali sulla Diagnosi
I relè della pompa del carburante spesso si guastano lentamente. Si possono riscontrare problemi come lo stallo casuale o il mancato avviamento prima che il relè smetta di funzionare completamente. Ignorare un relè difettoso può lasciare il conducente in una situazione di pericolo, con il rischio di rimanere bloccati. La tua auto non è sicura da guidare con un relè della pompa del carburante rotto. Il motore potrebbe bloccarsi o rifiutarsi di avviarsi, esponendo a rischi significativi.
Per i veicoli più datati, come alcune motociclette o auto d'epoca, è fondamentale procurarsi uno schema elettrico o un manuale d'officina prima di intraprendere operazioni di smontaggio o riparazione. Questi documenti forniscono dettagli essenziali sui collegamenti, la funzione dei vari componenti e le procedure corrette. Ad esempio, la comprensione di come i due terminali "87" in alcuni relè vengano collegati insieme per affidabilità, o come ciascuna uscita serva specifici componenti, è vitale.
Ricordare che la riparazione di un relè difettoso, o la sua sostituzione, è solitamente un intervento semplice, ma la sicurezza viene prima di tutto. Effettuare prima dei controlli semplici e, se necessario, rivolgersi a un esperto. La maggior parte dei problemi relativi ai relè sono facili da risolvere una volta individuati correttamente.
