Schema Impianto Ventilazione Riscaldamento VW Passat Variant 2006: Analisi e Soluzioni

La Volkswagen Passat B6, giunta alla sua sesta generazione, rappresenta un punto di riferimento nel panorama automobilistico, prodotta dal 2005 al 2010 in diverse configurazioni di motore e carrozzeria, inclusa la pratica Variant. L'efficienza del sistema di climatizzazione e riscaldamento è cruciale per il comfort di guida, soprattutto in condizioni climatiche avverse. Questo articolo si propone di analizzare lo schema dell'impianto di ventilazione e riscaldamento della VW Passat Variant del 2006, esplorando le possibili problematiche e le soluzioni, con un occhio di riguardo ai componenti chiave come i blocchi fusibili e relè, e approfondendo le dinamiche di gestione della temperatura del motore.

La Complessità del Sistema di Climatizzazione

Il sistema di climatizzazione di un veicolo moderno come la Passat B6 è un insieme complesso di componenti che lavorano sinergicamente per garantire il comfort climatico all'interno dell'abitacolo. La progettazione di un impianto di ventilazione meccanica, sebbene in ambito residenziale si focalizzi sul ricambio d'aria, in ambito automobilistico si estende alla gestione di temperatura, umidità e filtrazione dell'aria. La scelta della tipologia di sistema varia in funzione di diversi aspetti, quali la dimensione degli ambienti (in questo caso, l'abitacolo), il numero di occupanti, e le prestazioni richieste dal sistema stesso.

Nella Passat B6, il sistema di climatizzazione, spesso gestito dal Climatronic bizona, è progettato per offrire un controllo differenziato della temperatura tra guidatore e passeggero. Questo richiede una serie di attuatori, sensori e una centralina di controllo che gestisca il flusso d'aria, la miscelazione aria calda/fredda e l'attivazione del compressore del climatizzatore.

Blocchi Fusibili e Relè: Il Cuore Elettrico del Sistema

I blocchi fusibili e relè sono essenziali per la protezione e il corretto funzionamento dei circuiti elettrici del veicolo, inclusi quelli legati al sistema di climatizzazione e riscaldamento. La Volkswagen Passat B6 (e la Passat CC, modello separato basato sulla stessa piattaforma) presenta una disposizione specifica di questi componenti, cruciale per la diagnosi di eventuali malfunzionamenti.

Le informazioni disponibili indicano una serie di relè e fusibili che svolgono ruoli specifici. Ad esempio, il fusibile numero 41 da 20A è responsabile dell'accendisigari, ma altri componenti vitali per il riscaldamento e la ventilazione sono gestiti da relè dedicati. Tra questi, troviamo:

• Relè di alimentazione tensione terminale 15 (460) e Relè di alimentazione tensione terminale 30 (449): Fondamentali per l'alimentazione di vari circuiti, inclusi quelli del climatizzatore.
• Relè riscaldamento lunotto posteriore (53): Sebbene specifico per il lunotto, la sua presenza sottolinea l'importanza dei relè dedicati ai sistemi di comfort.
• Relè doppio clacson (449) e Relè pompa lavatrice doppia n. 1 (404) / Relè pompa lavatrice doppia n. [numero mancante]: Questi relè gestiscono funzioni ausiliarie, ma la loro ubicazione e interconnessione con l'unità di controllo della rete di bordo sono significative.

Un ulteriore supporto relè è collegato all'unità di controllo della rete di bordo, un componente centrale che gestisce molteplici funzioni elettroniche del veicolo. La corretta identificazione e verifica di questi componenti sono il primo passo per diagnosticare problemi legati all'alimentazione dei circuiti di ventilazione e riscaldamento.

Componenti Chiave e Loro Funzioni

Analizzando più nel dettaglio i componenti elettrici menzionati, possiamo dedurre le loro funzioni all'interno del sistema:

• A1 - Relè di alimentazione tensione terminale 30: Questo relè è cruciale per fornire alimentazione continua (terminale 30) a componenti che necessitano di essere attivi anche a veicolo spento, come alcuni moduli di controllo o la memoria di alcune impostazioni.
• Fusibili specifici per centraline:
  • 17.5A Unità di controllo del sistema multimediale: Sebbene non direttamente legato al riscaldamento, un malfunzionamento di questo modulo potrebbe indicare problemi più ampi di gestione elettrica.
  • Centralina ABS 30A: La stabilità del sistema ABS è fondamentale per la sicurezza, e il suo corretto funzionamento è garantito da un fusibile dedicato.
  • Segnale acustico, Centralina di controllo della rete di bordo (20A): La centralina di controllo della rete di bordo (Bordnetzsteuergerät) è un nodo nevralgico per la gestione di numerose funzioni, inclusa la climatizzazione.
  • Centralina di controllo per il sistema comfort (fino ad aprile 2006) / Centralina di controllo per il sistema di riconoscimento del rimorchio (da maggio 2006) (25A): Il sistema di comfort include spesso la gestione del climatizzatore automatico. La variazione del fusibile indica un aggiornamento o una diversificazione dei sistemi in base alla data di produzione.
  • Unità di controllo della batteria, Unità di controllo della rete di bordo (5A): Ribadisce il ruolo centrale della rete di bordo.
  • Unità di controllo del cambio automatico 5A, unità meccatronica DSG 15A / 30A: Questi componenti sono legati alla trasmissione, ma la loro presenza nei diagrammi fusibili evidenzia l'interconnessione dei sistemi elettronici.
  • Unità di controllo con display per sistema di navigazione TV e radio, Unità principale, Unità di controllo con display per sistema di navigazione radio (30A): Fusibili dedicati ai sistemi di infotainment.
  • Unità di controllo del piantone dello sterzo (5A): Gestisce funzioni legate allo sterzo e ai comandi al volante.
  • Centralina candelette, Bobine di accensione con stadio di uscita (cilindri 1 - 4) (15A per motori diesel / benzina): Componenti cruciali per l'avviamento e il funzionamento del motore.
  • Centralina nel quadro strumenti (solo veicoli con sistema Start-Stop) (5A): Gestisce le informazioni visualizzate sul cruscotto.
  • Unità di controllo per dispositivi elettronici che controllano un telefono cellulare, un’antenna, un sintonizzatore TV, un satellite digitale (5A): Fusibili per sistemi di comunicazione e intrattenimento.
  • Relè di potenza Motronic (10A): Il Motronic è il sistema di gestione elettronica del motore, e questo relè ne garantisce l'alimentazione.

La correlazione tra questi fusibili e relè e il sistema di riscaldamento e ventilazione non è sempre diretta, ma un guasto in uno di questi circuiti può avere ripercussioni indirette sul funzionamento del climatizzatore, ad esempio influenzando la gestione della ventola o la comunicazione tra le centraline.

Gestione della Temperatura del Motore: Un Aspetto Cruciale

Le discussioni online e i forum di appassionati spesso evidenziano problematiche legate alla gestione della temperatura del motore, che a loro volta possono influenzare l'efficacia del riscaldamento dell'abitacolo. Un motore che non raggiunge la sua temperatura di esercizio ottimale (tipicamente intorno ai 90°C) può portare a un riscaldamento insufficiente dell'abitacolo, a un aumento dei consumi e a un'usura precoce dei componenti.

I partecipanti alle discussioni riportano casi in cui la temperatura del motore scende significativamente durante la marcia, specialmente a velocità costante, in discesa, o quando il riscaldamento dell'abitacolo è impostato su temperature elevate. Questo fenomeno è spesso attribuito a:

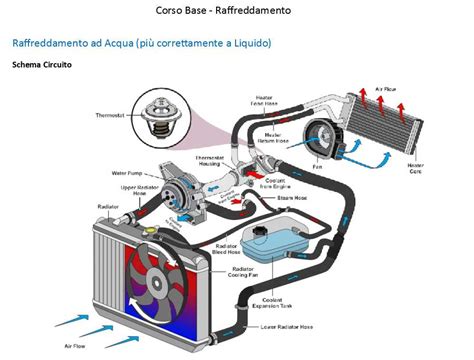

• Termostato difettoso: Il termostato è il principale regolatore della temperatura del motore. Se rimane parzialmente o totalmente aperto, il liquido refrigerante circola eccessivamente nel radiatore, impedendo al motore di raggiungere la temperatura operativa. La sostituzione della valvola termostatica è stata una soluzione per alcuni, ma non sempre risolutiva.
• Valvole termostatiche aggiuntive nel circuito di raffreddamento: Alcuni veicoli, inclusi modelli Audi e Volkswagen simili alla Passat B6, sono dotati di valvole termostatiche aggiuntive integrate nei tubi del circuito di raffreddamento, spesso in configurazioni a "Y". Queste valvole, che raffreddano componenti come lo scambiatore EGR o il filtro dell'olio, possono bloccarsi in posizione aperta, causando un raffreddamento eccessivo del motore. La sostituzione di questi tubi con le valvole integrate si è rivelata una soluzione efficace per molti utenti.
• Pompetta elettrica ausiliaria: Una pompa elettrica ausiliaria, che circola il liquido refrigerante attraverso lo scambiatore EGR, il filtro dell'olio e il radiatore dell'abitacolo, può contribuire al mantenimento della temperatura. Se questa pompa funziona ininterrottamente o se le sue valvole interne rimangono bloccate, può causare un raffreddamento eccessivo. La disattivazione temporanea di questa pompa è stata utilizzata come metodo diagnostico.

È importante notare che i produttori, come Audi e Volkswagen, hanno dichiarato che il sistema di raffreddamento può essere sovradimensionato rispetto al motore, portando a una gestione della temperatura che, sebbene possa sembrare anomala (con oscillazioni anche significative), è considerata "normale" da alcuni capi officina, specialmente in determinate condizioni di guida (basse velocità, discese, forte richiesta di riscaldamento abitacolo). Tuttavia, la maggior parte degli esperti concorda sul fatto che un motore debba operare idealmente alla sua temperatura di esercizio ottimale (circa 90°C) per garantire efficienza e longevità.

Possibili Malfunzionamenti del Sistema di Ventilazione

Oltre ai problemi legati alla temperatura del motore, il sistema di ventilazione e riscaldamento della Passat Variant 2006 può presentare altri malfunzionamenti specifici:

• Mancanza di flusso d'aria dalle bocchette: Questo può essere causato da un fusibile bruciato, un relè difettoso, un problema alla ventola dell'abitacolo (resistenza o motore ventola), o ostruzioni nei condotti di ventilazione. Nei casi segnalati, la ventola dell'abitacolo che non emette alcun rumore suggerisce un problema di alimentazione elettrica o un guasto del motore ventola stesso.
• Climatizzatore non funzionante a basse temperature esterne: Come riportato in un caso specifico, il compressore del climatizzatore potrebbe non attivarsi se la temperatura esterna è inferiore a circa 4°C. In queste condizioni, è consigliabile disattivare la funzione "ECON" (o A/C) e affidarsi al riscaldamento normale. Il sistema, in modalità "AUTO", potrebbe richiedere più tempo per iniziare a immettere aria calda, in attesa che il vano motore si scaldi.
• Mancanza di aria calda anche con riscaldamento acceso: Se la temperatura del motore è bassa, anche con il riscaldamento impostato al massimo, l'aria immessa nell'abitacolo sarà tiepida o fredda. Questo rafforza l'importanza di un corretto funzionamento del sistema di raffreddamento del motore. In alcuni veicoli, una resistenza elettrica supplementare nel condotto di ventilazione può fornire un "calduccio" iniziale più rapido.
• Illuminazione dei comandi climatronic non funzionante: In un caso specifico, l'illuminazione delle temperature sul pannello Climatronic non era attiva, pur muovendosi le manopole. Questo potrebbe indicare un problema con il pannello di controllo stesso o con il suo cablaggio.

Diagnosi e Soluzioni Pratiche

La diagnosi di problemi legati all'impianto di ventilazione e riscaldamento della Passat Variant 2006 richiede un approccio metodico:

1. Verifica dei fusibili e relè: Consultare il manuale d'uso del veicolo per localizzare i blocchi fusibili e relè pertinenti al sistema di climatizzazione e motore. Verificare visivamente l'integrità dei fusibili e, se possibile, testare il funzionamento dei relè.
2. Controllo della temperatura del motore: Monitorare attentamente l'indicatore della temperatura del motore durante la guida. Se la temperatura non raggiunge stabilmente i 90°C, concentrarsi sul sistema di raffreddamento (termostato, pompe, tubazioni con valvole).
3. Utilizzo di strumenti diagnostici (VAG-COM/VCDS): Uno strumento diagnostico avanzato permette di leggere i codici di errore memorizzati dalle centraline, monitorare i parametri in tempo reale (come la temperatura del liquido refrigerante letta dai sensori) e testare attuatori specifici. Questo è particolarmente utile per diagnosticare problemi legati alle valvole termostatiche aggiuntive o alla pompetta elettrica.
4. Ispezione visiva dei componenti: Controllare il livello del liquido refrigerante, l'integrità dei tubi e dei collegamenti, e la presenza di eventuali perdite.
5. Test del flusso d'aria: Verificare se la ventola dell'abitacolo funziona a tutte le velocità. Se non funziona, controllare la resistenza della ventola o il motore ventola stesso.

La risoluzione di problemi legati alla temperatura del motore, come il blocco delle valvole termostatiche nei tubi a "Y", può richiedere la sostituzione di questi componenti. Sebbene il costo possa sembrare elevato, spesso si rivela la soluzione definitiva per garantire il corretto funzionamento del sistema di raffreddamento e, di conseguenza, del riscaldamento dell'abitacolo.

La Volkswagen Passat Variant del 2006, come molti veicoli della sua generazione, presenta un sistema di climatizzazione e gestione termica del motore sofisticato. Comprendere lo schema di questi impianti e le interazioni tra i vari componenti è fondamentale per una diagnosi accurata e per garantire il comfort e l'affidabilità del veicolo nel tempo.
