Architettura del Sistema ABS nella Volkswagen Passat B6: Guida Completa

Il sistema antibloccaggio delle ruote (ABS) è diventato una componente fondamentale della sicurezza automobilistica moderna, trasformando il modo in cui i veicoli interagiscono con le condizioni di guida critiche. Le prime unità ABS fecero la loro comparsa nelle automobili negli anni '70, ma il loro impiego è aumentato notevolmente in seguito all'obbligatorietà imposta dall'Unione Europea per le unità ABS nei nuovi veicoli a partire dal 2004. Questo ha segnato un punto di svolta, rendendo la tecnologia ABS accessibile e standard su una vasta gamma di vetture.

La Volkswagen Passat B6, prodotta tra il 2005 e il 2010, rappresenta la sesta generazione della celebre linea di modelli Passat. Questa vettura familiare a grandezza naturale, caratterizzata da un design con motore anteriore e disponibile nelle configurazioni berlina a 4 porte o station wagon, ha debuttato al Salone di Ginevra nel 2005. La Passat B6 è stata commercializzata a livello globale, offrendo una combinazione di estetica gradevole, prestazioni solide e un interno di alta qualità, progettato ponendo particolare enfasi sul comfort dell'utente e sull'esperienza di guida fluida. Anche se la produzione è terminata nel 2010, la Passat B6 è ancora frequentemente avvistata sulle strade, testimoniando la sua duratura popolarità e affidabilità. La Passat B6 ha ricevuto successivamente un aggiornamento stilistico che ha portato al modello Passat B7.

Per comprendere appieno il funzionamento e la manutenzione del sistema ABS in un veicolo come la Passat B6, è essenziale approfondire la sua architettura, le potenziali problematiche e la localizzazione dei componenti chiave, come i fusibili e i relè.

Sintomi e Cause Comuni di Malfunzionamento dell'ABS

I difetti del sistema ABS possono manifestarsi in vari modi, spesso segnalati da indicatori visivi sul cruscotto. Nessuno sarà sorpreso dal fatto che a volte tale unità ABS si rompa. Fortunatamente, i problemi con il sistema ABS sono facili da riconoscere, perché in quasi tutti i casi la spia ABS si accende nel cruscotto. Questa spia di avvertimento ABS è il segnale primario che qualcosa non funziona correttamente.

Tuttavia, ci sono altri sintomi che indicano che un sistema ABS è difettoso. Si consideri, ad esempio, un pedale del freno che "scatta" continuamente durante la frenata, un fenomeno che può essere interpretato come un'attivazione improvvisa e indesiderata del sistema. In alcuni casi, i freni potrebbero non essere completamente rilasciati, causando una resistenza anomala durante la guida. Può anche accadere che funzioni aggiuntive legate alla sicurezza, come l'ESP (Electronic Stability Program), l'ASR (Anti-Slip Regulation, controllo della trazione) o il PSM (Porsche Stability Management, sebbene meno comune su Passat), si disattivino completamente, poiché questi sistemi spesso si basano sull'integrità e sulla comunicazione del modulo ABS.

Prima di esaminare i reclami specifici, discutiamo delle cause comuni di un ABS difettoso. I difetti di un'unità ABS possono avere varie origini. Una causa ben nota che spesso vediamo tornare sono le vibrazioni, che causano il distacco di alcuni componenti. Le vibrazioni, dovute alle sollecitazioni della strada e all'usura generale, possono allentare connessioni elettriche o danneggiare fisicamente i componenti interni della centralina o della pompa ABS.

Una seconda causa frequente è un cortocircuito nel cablaggio. I cablaggi montati nell'auto si muovono costantemente, ad esempio a causa di superfici stradali scarse o semplicemente del normale utilizzo del veicolo. Questo movimento crea attrito tra i cavi, le guaine si usurano, il che provoca che i cavi dell'unità ABS generino un cortocircuito. Questo tipo di danno è insidioso perché può essere intermittente e difficile da diagnosticare inizialmente.

La terza causa, che è ovviamente disastrosa per il funzionamento dell'unità ABS, è l'umidità. L'esposizione delle centraline ABS a pioggia, neve e acqua salmastra, col tempo, può farla smettere di funzionare. Ciò vale soprattutto per le auto in cui l'ABS non è montato in modo "protetto". Un esempio di questo è la Renault Espace IV, nota per avere l'unità ABS in una posizione più esposta. Anche se la Passat B6 generalmente presenta una buona protezione per i suoi componenti elettronici, l'infiltrazione di acqua o umidità può comunque verificarsi, specialmente se le guarnizioni o i passacavi sono compromessi.

Problemi Specifici e Componenti Critici

Ora che sono note le cause comuni dei difetti, è giunto il momento di esaminare i problemi generati. Una di queste lamentele è il fatto che il motore della pompa ABS si guasta. Ciò è spesso dovuto all'usura delle parti mobili nel motore stesso della pompa. Questo ha come conseguenza il malfunzionamento saltuario dell'ABS o la sua totale inattività. La pompa ABS è responsabile della modulazione della pressione idraulica durante una frenata intensa per prevenire il bloccaggio delle ruote.

I problemi relativi alla comunicazione sono un secondo problema comune. L'ABS non può più distribuire messaggi tramite la rete CAN (Controller Area Network) e pertanto non può essere letto dai sistemi diagnostici o da altre centraline del veicolo. La rete CAN è il sistema nervoso digitale dell'auto, e un'interruzione nella comunicazione da o verso la centralina ABS può paralizzare molte funzioni di sicurezza.

Infine, spesso vediamo che vengono rilevati errori sui sensori di pressione e ruota. Un'unità ABS che ha spesso a che fare con questa anomalia è l'ATE MK60. Questo specifico modello di centralina ABS è noto per essere particolarmente sensibile a determinati tipi di guasti o errori di comunicazione. Sono spesso dimenticati, ma anche i sensori delle ruote appartengono al sistema ABS. Pertanto, controllare sempre questi sensori ABS in caso di reclami. Se un tale sensore trasmette un segnale errato all'ABS-ECU (Electronic Control Unit), allora sembra che l'unità ABS sia difettosa, mentre quel sensore ruota è davvero la causa. È fondamentale che i sensori di velocità delle ruote funzionino correttamente, poiché forniscono alla centralina ABS i dati in tempo reale sulla rotazione di ciascuna ruota.

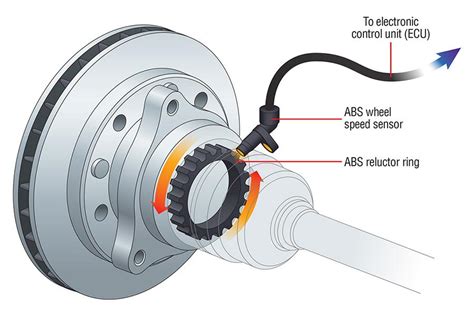

Per inciso, in questi casi è anche saggio controllare correttamente che le ruote foniche ABS (anelli dentati montati sul semiasse o sul mozzo ruota, che i sensori leggono per determinare la velocità) non siano sporche o danneggiate. Accumuli di fango, polvere dei freni o detriti metallici possono interferire con la lettura del sensore, generando segnali errati. Anche danni fisici all'anello foniche, come deformazioni o rotture, avranno lo stesso effetto negativo. A volte, un semplice lavaggio o una pulizia accurata possono risolvere problemi apparentemente complessi legati ai sensori di velocità delle ruote.

La Passat B6: Dettagli Tecnici e Schemi Elettrici

La Volkswagen Passat B6, prodotta dal 2005 al 2010, è stata un modello di successo che ha consolidato la reputazione di Volkswagen come produttore di veicoli affidabili e tecnologicamente avanzati. La vettura era equipaggiata con un layout del motore trasversale e presentava opzioni di trazione integrale 4motion, oltre a trasmissioni manuali a 5 o 6 velocità e cambi automatici come il DSG.

Per la gestione dei sistemi elettrici, inclusi quelli legati all'ABS, la Passat B6 utilizza un sistema di scatole fusibili e relè situato principalmente nel vano motore. La posizione esatta può variare leggermente a seconda dell'anno di produzione e della specifica configurazione del veicolo, ma tipicamente si trovano nella "E-Box", una scatola protettiva posizionata sul lato sinistro del vano motore. Questa E-Box è spesso suddivisa in più sezioni per organizzare meglio i componenti.

Fusibili e Relè nella Passat B6 (E-Box High e Low)

Le informazioni sui fusibili e relè per la Passat B6 (e il suo derivato, la Passat CC, prodotta dal 2008 al 2015) sono dettagliate e dipendono dall'equipaggiamento specifico e dall'anno di produzione. È fondamentale consultare il manuale d'uso del proprio veicolo per la configurazione esatta, ma le seguenti tabelle forniscono una panoramica generale per le principali scatole fusibili situate nella E-Box.

Assegnazione dei Fusibili e Relè sul Pannello A della E-Box (Vano Motore, Lato Sinistro)

Questi schemi possono presentare variazioni significative a seconda delle date di produzione, indicate dalle note a piè di pagina (1, 2, 3, ecc.).

Pannello A su E-Box High:

Pannello A su E-Box Low:

Pannello B sulla E-Box (Vano Motore, Lato Sinistro):

Questo pannello presenta configurazioni specifiche per periodi di produzione diversi.

• Fino ad Aprile 2005:

  • Posizione 1: Relè di alimentazione tensione terminale 15 (J520)
  • Posizione 2: Libero
  • Posizione 3: Libero
  • Posizione 4: Relè di alimentazione tensione terminale 30 (J317)
  • Posizione 5: Relè riscaldamento lunotto posteriore (J420)
  • Posizione 6: Relè doppio clacson (J417)
  • Posizione 7: Relè pompa lavavetri doppia n. 1 (J105)
  • Posizione 8: Relè pompa lavavetri doppia n. 2 (J106)
  • Un ulteriore supporto relè è collegato all'unità di controllo della rete di bordo.

• Schema dei Fusibili (generalmente, ma con alcune specificità per Passat B6/CC):

  • Fusibile 2 (30A): Centralina ABS (Modulo di controllo ABS)
  • Fusibile 41 (20A): Accendisigari (questo è un esempio di fusibile non direttamente legato all'ABS ma presente nella E-Box per illustrare la densità dei componenti).

• Distribuzione dei Fusibili nel Pannello B (con riferimenti a centraline e funzioni):

  • 17.5A: Unità di controllo del sistema multimediale
  • 30A: Centralina ABS
  • 20A: Segnale acustico, Centralina di controllo della rete di bordo
  • 20A (fino ad Aprile 2006) / 25A (da Maggio 2006): Centralina di controllo per il sistema comfort / Centralina di controllo per il sistema di riconoscimento del rimorchio
  • 5A: Unità di controllo della batteria, Unità di controllo della rete di bordo
  • 5A (cambio automatico) / 15A (meccatronica DSG): Unità di controllo del cambio automatico, unità meccatronica DSG
  • 15A: Unità di controllo con display per sistema di navigazione TV e radio, Unità principale, Unità di controllo con display per sistema di navigazione radio, Stabilizzatore di tensione (30A)
  • 30A: Unità meccatronica DSG
  • 5A: Unità di controllo del piantone dello sterzo
  • 20A (motori diesel) / Centralina candelette / Bobine di accensione (cilindri 1-4): Relè pompa carburante
  • 15A: Centralina nel quadro strumenti (solo veicoli con sistema Start-Stop)
  • 5A: Unità di controllo per dispositivi elettronici che controllano un telefono cellulare, un’antenna, un sintonizzatore TV, un satellite digitale.
  • 10A: Relè di potenza Motronic

È imperativo che qualsiasi intervento sui fusibili o relè venga eseguito con il veicolo spento e con la batteria scollegata per evitare danni ai componenti elettronici sensibili. L'uso di fusibili o relè con amperaggio errato può causare seri danni al sistema elettrico o, peggio, incendiarsi.

Manutenzione e Revisione del Sistema ABS

Guidare con una spia del cruscotto in ABS illuminata può non solo essere pericoloso, compromettendo la capacità di frenata in situazioni critiche, ma in alcuni casi può anche causare il rifiuto dell'auto durante la revisione tecnica. Questo è il caso delle auto con una prima autorizzazione (Data di Immatricolazione - DET) dopo il 31-12-2017, dove il corretto funzionamento dei sistemi di sicurezza attivi è un requisito stringente.

Per ovviare a questo, la revisione dell'unità ABS può essere una buona soluzione. Invece di sostituire l'intera centralina ABS, che può essere costosa, molte aziende specializzate offrono servizi di revisione e riparazione. Queste revisioni mirano a diagnosticare e correggere i difetti comuni, come quelli legati ai circuiti interni, ai sensori o ai problemi di comunicazione, ripristinando la funzionalità dell'unità. ACtronics, ad esempio, ha una soluzione di revisione per oltre 2500 unità ABS, facilmente reperibili tramite la loro barra di ricerca sul sito web.

È importante notare che tali servizi di revisione sono spesso rivolti a officine e operatori del settore automobilistico. Se si è un privato e si desidera utilizzare una soluzione di revisione, è consigliabile contattare il proprio garage locale, che potrà facilitare il processo o indirizzare verso un centro specializzato.

La diagnosi di un problema ABS dovrebbe sempre iniziare con una scansione dei codici di errore tramite uno strumento diagnostico OBD-II. Questo fornirà indicazioni precise sulla natura del guasto, sia esso legato alla centralina, alla pompa, ai sensori di velocità delle ruote, al cablaggio o al modulo idraulico. La comprensione di questi codici, unita a un'ispezione visiva dei componenti e dei cablaggi, è la chiave per una riparazione efficace e sicura del sistema ABS.
