Il sistema airbag è un componente cruciale per la sicurezza veicolare, progettato per proteggere i passeggeri in caso di incidente. Quando la spia dell'airbag si accende sul cruscotto, è un chiaro segnale di un malfunzionamento che richiede attenzione immediata. Una delle problematiche più comuni riscontrate è legata a un'impedenza troppo alta nel circuito di carica dell'airbag lato guidatore, spesso accompagnata dalla segnalazione di "tensione troppo alta carica esplosiva lato guida". Questo articolo esplora le possibili cause e le soluzioni per affrontare tali problematiche.
Comprendere il Sistema Airbag e le Sue Componenti

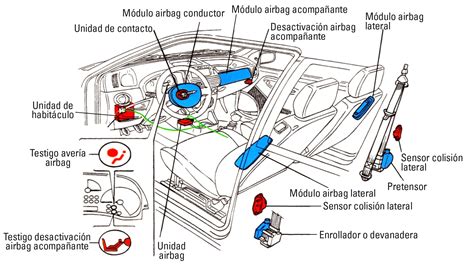

Prima di addentrarci nei problemi specifici, è utile avere una panoramica delle componenti principali del sistema airbag. Tutti i veicoli moderni sono dotati di dispositivi di sicurezza che mirano a tutelare l'incolumità dei passeggeri in caso di incidente. L'airbag è uno dei più importanti. Il sistema include sensori di impatto, una centralina di controllo, e gli airbag stessi (guidatore, passeggero, laterali, ecc.). La centralina elabora i segnali dai sensori e, in caso di impatto significativo, invia un impulso elettrico alle cariche esplosive degli airbag, provocandone il gonfiaggio rapidissimo. Ogni componente, dal cablaggio ai connettori, ai sensori e agli airbag stessi, deve funzionare perfettamente per garantire la sicurezza.
La Spia Airbag Accesa: Un Segnale da Non Sottovalutare
La spia dell'airbag che rimane accesa e fissa è un indicatore che il sistema non è completamente operativo o presenta un'anomalia. È sempre bene procedere con cautela quando si è alla guida con la spia airbag accesa, poiché in caso di incidente il sistema potrebbe non attivarsi correttamente o non attivarsi affatto. L'accensione della spia può verificarsi anche a seguito di un precedente tamponamento lieve, ma in ogni caso è fondamentale far effettuare una diagnosi da uno specialista per verificare la causa dell'accensione e ripristinare il corretto funzionamento.
Spia airbag accesa: come abbiamo risolto senza sostituire l’airbag| Autofficina Piesse |
Cause Comuni di Impedenza Troppo Alta e Tensione Elevata
Diverse ragioni possono portare a un'impedenza troppo alta o a una tensione elevata nel circuito dell'airbag lato guidatore. Queste problematiche possono manifestarsi anche dopo interventi come la sostituzione degli airbag, come nel caso di un'Alfa 147 del 2001 dove, dopo aver cambiato gli airbag frontali presi all'autodemolizione e resettato la centralina, la spia si è riaccesa dopo 11 mesi, segnalando "tensione troppo alta carica esplosiva lato guida" e "latenza troppo alta".
1. Problemi di Cablaggio e Connettori
Spesso, l'accensione della spia avaria Airbag senza che sia avvenuto alcun urto, non è dovuta a un malfunzionamento di qualche sensore o carica dell'impianto, ma semplicemente ad un problema di cablaggio. Falsi contatti, fili schiacciati o deteriorati, o connettori allentati o ossidati possono aumentare la resistenza nel circuito, portando a un'impedenza eccessiva. Per esempio, una diagnosi che rileva l'errore "Carica laterale guidatore", riferito a un malfunzionamento del circuito di innesco della carica laterale montata nel sedile del guidatore, suggerisce di verificare il cablaggio che arriva al sedile. Dopo aver smontato la paratia sotto al sedile e identificato il connettore del modulo Airbag, è consigliabile scollegarlo, pulirlo con uno spray per contatti elettrici, ricollegarlo e fissarlo con una fascetta in plastica per evitare movimenti che potrebbero causare nuovamente un falso contatto.
Nelle Alfa 147, oltre agli spinotti del sedile e del baule, possono esserci altri spinotti coinvolti nel sistema airbag. La verifica di tutti i punti di connessione è cruciale. Anche un cavo verde che si collega all'airbag con il fermo rotto, come notato smontando il volante, può influenzare l'accensione della spia, interrompendo la continuità del circuito.
2. Disco Spiralato (Contatto Spirolato) Difettoso
Il disco spiralato, o contatto spirolato, è un componente essenziale situato nel volante che permette la rotazione dello stesso mantenendo la connessione elettrica con l'airbag e altri comandi al volante. Un disco spiralato difettoso può causare un'interruzione o un'alta resistenza nel circuito dell'airbag. Se, scollegato, il contatto spirolato dà continuità, e il tester direttamente sul cavetto verde non dà continuità, potrebbe indicare un problema interno al disco spiralato o al cavo stesso. In alcuni casi, come su una 156 anno 98 con airbag al volante, è stato suggerito di cambiare il disco spiralato. Tuttavia, se il controllo con il tester mostra che i contatti funzionano benissimo, il problema potrebbe risiedere altrove.
3. Carica Esplosiva o Airbag Stesso
Un malfunzionamento nella carica esplosiva dell'airbag o nell'airbag stesso può essere la causa dell'alta impedenza. Se il tester indica continuità sull'airbag, si presume che funzioni. Tuttavia, se il computer segnala sempre "resistenza troppo grande" anche dopo aver provato a cambiare la carica airbag, potrebbe esserci un problema più profondo nel circuito o nella centralina.
4. Centralina Airbag Difettosa
La centralina airbag è il cervello del sistema. Se la centralina è difettosa, potrebbe interpretare erroneamente i segnali o non riuscire a resettare gli errori. In casi dove, anche dopo aver cambiato la centralina, il problema persiste, è necessario indagare ulteriormente, ma è una possibilità da considerare.
5. Sensori di Cintura di Sicurezza o Altri Sensori
In veicoli più moderni, i sensori posti nelle cinture di sicurezza possono influenzare il sistema airbag. Se un sensore della cintura di sicurezza non funziona più, l'airbag potrebbe essere inibito, causando l'accensione della spia. Questo è stato il caso per una Tarraco del 2021 dove si è guastato il sensore posto nella cintura di sicurezza.
6. Dispositivi Aftermarket e Resistenze
Nel caso in cui si siano montate componenti aftermarket, come il volante o i sedili, è possibile riscontrare la spia airbag accesa. Per ovviare a questo inconveniente, è possibile acquistare delle resistenze da 2.2 Ohm che consentiranno di spegnere l'indicazione sul cruscotto. Questa soluzione simula la presenza dell'airbag e chiude il circuito, ingannando la centralina. Un esempio di questa pratica è stato riscontrato su una 156 dove, prima del disco spiralato, è stata messa una resistenza sul connettore giallo, e il test con il computer ha spento la spia. È importante notare che questa è una soluzione "palliative" e non risolve la causa sottostante di un potenziale malfunzionamento dell'airbag.
7. Interferenze Elettriche o Problemi del Veicolo
In alcuni casi, problemi più ampi del sistema elettrico del veicolo o interferenze possono manifestarsi con l'accensione di più spie contemporaneamente, come nel caso di una Tarraco (settembre 2020) che ha segnalato problemi al freno elettronico, ai fari direzionali e anabbaglianti, e persino al vano motore aperto, con il tecnico che ha quasi dato la colpa all'attacco di una dashcam. Anche se non direttamente correlato all'airbag, questo illustra come problemi elettrici generalizzati possano avere effetti a cascata.
Diagnosi e Risoluzione dei Problemi
Quando la spia airbag è accesa, è essenziale una diagnosi accurata.
1. Utilizzo dello Strumento di Diagnosi (Tester)
Il primo passo è sempre collegare un tester diagnostico alla porta OBD-II del veicolo. Il tester comunicherà i codici di errore specifici memorizzati nella centralina airbag, come "tensione troppo alta carica esplosiva lato guida" o "latenza troppo alta". Questi codici sono fondamentali per indirizzare la ricerca del guasto. È importante, dopo ogni intervento, resettare gli errori per verificare se la spia si spegne e rimane spenta. Se si riaccende poco dopo o dopo aver utilizzato brevemente la vettura, è probabile un falso contatto.
2. Ispezione Visiva e Verifica della Continuità
Dopo aver ottenuto i codici di errore, è il momento dell'ispezione visiva e delle misurazioni.
- Cablaggio e Connettori: Controllare tutti i cavi e i connettori legati al circuito dell'airbag, in particolare quelli sotto i sedili, dietro il volante e nel vano bagagli. Cercare segni di usura, schiacciamento, corrosione o connettori allentati. Scollegare, pulire e ricollegare i connettori può risolvere molti problemi di falso contatto.
- Disco Spiralato: Verificare la continuità del disco spiralato con un tester. Se non c'è continuità o se la resistenza è troppo alta, il disco spiralato potrebbe dover essere sostituito.
- Airbag Stesso: Misurare la continuità direttamente sull'airbag. Se non c'è continuità, l'airbag potrebbe essere difettoso. È importante maneggiare gli airbag con estrema cautela a causa del potenziale esplosivo.
3. Verifiche Specifiche per "Tensione Troppo Alta" e "Impedenza Troppo Alta"
Quando il tester comunica una "tensione troppo alta carica esplosiva lato guida" o una "latenza troppo alta", indica che la resistenza nel circuito è maggiore del previsto. Ciò può essere dovuto a:
- Fili Interrotti o Contatti Allentati: Anche un singolo filo interrotto o un contatto leggermente allentato può aumentare significativamente l'impedenza del circuito.
- Corrosione: L'ossidazione sui contatti elettrici aumenta la resistenza e può portare a letture di impedenza elevate.
- Componenti Danneggiati: La carica esplosiva stessa o i cablaggi interni all'airbag potrebbero essere danneggiati.
4. Resettare la Spia Airbag (Operazione Autonoma)
Qualora non si abbia la possibilità di recarsi immediatamente in un'officina per far spegnere la spia dell'airbag, è possibile provare un'operazione di reset autonoma su alcuni modelli di auto. Per sapere come resettare la spia dell'airbag, sarà sufficiente girare la chiave nel quadro senza mettere in moto l'auto e lasciare il quadro acceso per 7 secondi. Trascorso questo lasso di tempo, si dovrà portare nuovamente la chiave in posizione off e ripetere la medesima operazione altre tre volte. È importante sottolineare che questa procedura è un tentativo di reset di errori minori e non risolve problemi hardware reali.
Casi Specifici e Considerazioni Aggiuntive
- Airbag Ricondizionati/Usati: L'utilizzo di airbag presi da un'autodemolizione, come nel caso dell'Alfa 147, introduce un elemento di incertezza. Sebbene un airbag possa sembrare funzionante e dare continuità al tester, potrebbe avere problemi latenti o non essere perfettamente compatibile con la centralina del veicolo in cui viene installato.
- Seggiolini ISOFIX: Per i veicoli più recenti, è stato segnalato un problema dove la spia airbag e "SOS limitato" si accendevano a causa del seggiolino ISOFIX. Anche dopo aver disinstallato il seggiolino, il problema si è riproposto, indicando una potenziale correlazione o una sensibilità del sistema.
- Bip a Basso Volume: Alcuni veicoli, come la Tarraco FR 2021, possono emettere 4-5 bip a basso volume durante la marcia, diversi dai bip dei sensori o della cintura. Questi segnali acustici potrebbero essere avvisi minori legati a sottosistemi che influenzano indirettamente il sistema airbag o la diagnostica generale del veicolo.
- Problemi Ricorrenti e Interventi Ripetuti: Quando un problema alla spia airbag si ripresenta per la quarta volta, come in alcuni casi, è un segnale che la causa principale non è stata ancora identificata o risolta efficacemente. Questo richiede una diagnosi più approfondita e, a volte, l'intervento di personale specializzato del marchio.
Importanza della Sicurezza
L'airbag è un dispositivo di sicurezza fondamentale. Ignorare la spia accesa o tentare soluzioni "fai da te" che non risolvono la causa del problema può mettere a rischio la sicurezza dei passeggeri. Una corretta diagnosi e riparazione da parte di professionisti qualificati è sempre la soluzione più sicura. L'obiettivo è ripristinare la piena funzionalità del sistema airbag, garantendo che sia pronto ad attivarsi correttamente in caso di necessità.
