Il Sensore ABS per Toyota Yaris 2006: Funzionamento, Problemi e Sintomi

Il sistema di frenata antibloccaggio (ABS) è un pilastro della sicurezza automobilistica moderna, progettato per prevenire il bloccaggio delle ruote durante frenate d'emergenza o su superfici a bassa aderenza. Al centro di questo sistema ci sono i sensori ABS, componenti fondamentali che monitorano costantemente la velocità di rotazione di ciascuna ruota, fornendo dati cruciali alla centralina ABS. Per un modello specifico come la Toyota Yaris 2006, comprendere il funzionamento di questi sensori, i problemi più comuni e i relativi sintomi è essenziale per garantire la sicurezza del veicolo e una manutenzione efficace.

Funzionamento del Sensore ABS: Attivo vs. Passivo

Il Sensore ABS, noto anche come sensore giri ruota, è un componente chiave che fornisce informazioni vitali non solo al sistema ABS, ma anche ad altri sistemi di sicurezza e assistenza alla guida come l'ASR (Anti-Slip Regulation), l'ESP (Electronic Stability Program) e l'ACC (Adaptive Cruise Control). La rilevazione accurata del numero di giri delle ruote in ogni condizione di guida è il fondamento per il funzionamento corretto ed efficiente di questi sistemi, che sono ormai dotazioni standard nella stragrande maggioranza dei veicoli in circolazione. I dati rilevati dal sensore di giri delle ruote vengono forniti dalla centralina ABS anche ad altri sistemi, inclusi quelli di cambio, motore e regolazione del telaio.

Tra gli operatori del settore, si distingue spesso tra sensori attivi e sensori passivi. I primi necessitano di una tensione di alimentazione per generare un segnale in uscita, mentre i sensori passivi funzionano senza una tensione di alimentazione aggiuntiva.

Il sensore ABS passivo è installato sulla ruota fonica, un componente collegato al mozzo o all'albero della ruota. Un magnete permanente è collegato al pin terminale con il suo avvolgimento. La rotazione della ruota fonica modifica il flusso magnetico, e il campo magnetico variabile che si crea induce nell'avvolgimento una tensione alternata misurabile. L'ampiezza e la frequenza di questa tensione sono direttamente correlate al numero di giri della ruota.

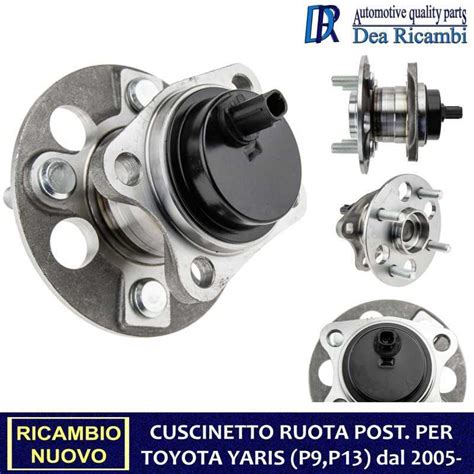

Al contrario, il sensore giri ruota attivo è alimentato dalla centralina ABS ed è caratterizzato da un'elettronica integrata. In questo caso, un anello multipolare, montato a sua volta in un anello di tenuta (dove sono montati magneti con polarità alternata) di un cuscinetto ruota, funge da ruota fonica. Sono le resistenze magnetoresistive, presenti nell'elettronica del sensore, a rilevare il campo magnetico alternato generato dalla rotazione dell'anello. Questo segnale sinusoidale viene convertito dal sensore in un segnale digitale che verrà successivamente letto dalla centralina. Un cavo elettrico a due poli collega il sensore alla centralina, con un cavo di alimentazione che trasmette il segnale del sensore e l'altro che funge da massa.

Vantaggi dei Sensori Attivi

L'introduzione dei sensori attivi ha portato vantaggi significativi. Innanzitutto, consentono di rilevare il numero di giri delle ruote anche a velocità molto basse, ad esempio quando l'auto sta partendo o è quasi ferma. Questo permette l'attivazione dei sistemi di controllo di slittamento della trazione (ASR) non appena il veicolo si mette in movimento. I sensori Hall, una tipologia di sensori attivi, sono anche in grado di riconoscere se il veicolo sta avanzando o procedendo in retromarcia. Inoltre, i sensori attivi sono meno sensibili a interferenze elettromagnetiche, vibrazioni e sbalzi termici. L'assenza di ruote foniche esterne rende anche l'architettura del sistema più semplice. I sensori attivi ruota sono diventati ampiamente parte degli equipaggiamenti standard dei veicoli dalla fine degli anni Novanta.

Componenti del Sistema Sensore Ruota ABS

Il sensore ruota di per sé non può funzionare isolatamente. Un piccolo impianto del sensore ruota è composto da tre elementi principali:

1. Ruota fonica: Può essere una corona dentata o un anello magnetico, posta vicino al sensore. La sua rotazione genera un campo elettromagnetico che viene rilevato dal sensore.
2. Sensore ruota ABS: Trasforma il campo elettromagnetico in una forma d'onda variabile in base alla velocità.
3. Cablaggio: Collega il sensore alla centralina ABS, trasmettendo il segnale.

Questo sistema è moltiplicato per quattro, uno per ogni ruota del veicolo, per garantire una copertura completa.

Problemi Comuni e Sintomi di Malfunzionamento del Sensore ABS sulla Toyota Yaris 2006

Come individuare un sensore giri ruota che non funziona? Quali sono i principali sintomi di un sensore ABS guasto?L'accensione della spia ABS sul cruscotto è il primo e più comune segnale di un potenziale problema al sensore ABS. Tuttavia, è importante notare che l'accensione di questa spia può non essere direttamente correlata al sensore stesso, ma indicare un guasto in qualsiasi parte del sistema ABS.

Un altro sintomo evidente può essere il blocco delle ruote in frenata, un comportamento che il sistema ABS è specificamente progettato per prevenire. Quando le ruote si bloccano, infatti, l'auto perde aderenza e diventa ingovernabile, rendendo impossibile qualsiasi manovra di emergenza.

In alcuni modelli di auto, tra cui potenzialmente la Toyota Yaris 2006, il tachimetro non funzionante può essere un segnale di un sensore ABS difettoso, in particolare quelli posteriori, poiché la velocità del veicolo viene calcolata tramite questi sensori.

Oltre all'accensione della spia, esistono altri sintomi che possono indicare un malfunzionamento del sistema ABS. Uno dei più comuni è la vibrazione anomala del pedale del freno durante normali frenate (non di emergenza). Un altro sintomo è la risposta irregolare dei freni, con l'auto che tende a tirare da un lato durante la frenata.

Cause di un Sensore ABS Difettoso

Le cause di un sensore giri ruota difettoso possono essere diverse:

• Danneggiamenti o interruzioni del cavo: Il cablaggio che collega il sensore alla centralina può subire danni fisici o interruzioni, impedendo la corretta trasmissione del segnale.
• Cortocircuito interno: Un cortocircuito all'interno del sensore stesso può renderlo inutilizzabile.
• Accumulo di sporco: Residui di pastiglie dei freni, fango, ruggine o altri detriti possono accumularsi sulla punta magnetica del sensore o sulla ruota fonica, impedendo una lettura corretta dei valori. Un sensore ABS sporco può compromettere la corretta rilevazione e trasmissione dei valori, e in questi casi, il riparatore può tentare di pulire il sensore.
• Problemi meccanici: Un gioco eccessivo del cuscinetto ruota o un danneggiamento della ruota del trasduttore (ruota fonica) possono alterare la distanza tra il sensore e la ruota fonica, compromettendone il funzionamento.
• Montaggio errato del sensore: Una distanza eccessiva dalla ruota fonica al momento dell'installazione può causare un malfunzionamento.

È fondamentale ricordare che un sensore danneggiato, sporco o con il cablaggio interrotto invia dati errati o nulli alla centralina ABS.

Diagnosi del Sensore ABS e del Sistema ABS

Quando la spia segnala un guasto al sistema ABS, ASR o ESP, è necessaria una diagnosi approfondita per individuare la causa esatta del problema e verificare se sia imputabile al sensore giri ruota. La memorizzazione di un codice di guasto specifico per il sensore ABS potrebbe fugare ogni dubbio. Tuttavia, in alcuni casi, è necessario verificare le tensioni di alimentazione e dei segnali con un multimetro e un oscilloscopio, oltre a un controllo visivo dei cavi e delle parti meccaniche. Un adeguato tester di diagnosi è in grado di rilevare il malfunzionamento del sistema ABS, fornendo la procedura per la verifica della sensoristica.

Passi per una Diagnosi Corretta:

1. Diagnosi Elettronica: Collegare un computer alla presa OBD (On-Board Diagnostics) per identificare esattamente quale dei quattro sensori è guasto e leggere eventuali codici di errore memorizzati. Spesso, un malfunzionamento segnalato come "errore ABS" è in realtà causato da componenti esterni, non dalla centralina stessa.
2. Controllo della Batteria e Fusibili: Eventuali problemi di alimentazione o cali di tensione possono tradursi in un malfunzionamento del sistema o in rilevazioni errate da parte del sensore. Un rapido controllo alla scatola dei fusibili può escludere un problema elettrico.
3. Controllo Visivo: Verificare che il sensore non presenti rotture, ossidazione o contaminazioni (olio, fango, ruggine). Ispezionare anche gli anelli fonici (corone dentate o magnetiche) per sporco o rotture.
4. Verifica del Cablaggio e dei Connettori: Misurare la continuità del filo e controllare eventuali falsi contatti sui connettori. Cavi interrotti o con falso contatto nel tratto tra sensore e ABS sono cause comuni.
5. Lettura dei Segnali con Oscilloscopio: Collegare l'oscilloscopio direttamente sulla morsettiera dell'ABS permette di visualizzare l'onda generata dal sensore e confrontarla tra le ruote. Un'irregolarità nella curva del segnale indica un difetto al sensore ABS. Se la curva non presenta irregolarità, occorre individuare ed eliminare altri guasti.
6. Analisi Dinamica: Testare i valori in marcia con diagnosi attiva per verificare se tutti i sensori trasmettono la stessa velocità.
7. Controllo del Freno su Banco Prova a Rulli: Questa verifica serve a identificare un eventuale squilibrio del disco freno che potrebbe causare una diversa velocità delle ruote in frenata, "falsando" la misurazione dei giri ruote da inviare alla centralina.
8. Controllo Meccanico: Verificare il gioco del cuscinetto ruota e la sospensione dell'asse. Controllare anche pastiglie freni, liquido freni e pneumatici, poiché la manutenzione dell'impianto frenante tradizionale influisce indirettamente sull'efficienza dell'ABS.

È importante sottolineare che il codice di guasto fornito potrebbe non indicare un danno al componente stesso, per cui prima di procedere alla sostituzione è opportuno verificare accuratamente il messaggio diagnostico e le varie componenti.

Riparazione e Sostituzione del Sensore ABS

Quando la diagnosi ha individuato il guasto al sensore giri ruota, la sostituzione è spesso l'unica soluzione, se non si tratta di un semplice problema di sporcizia. È fondamentale che tutti gli interventi riparativi che riguardano l'impianto frenante facciano riferimento alle prescrizioni tecniche previste dal costruttore del veicolo e alle istruzioni di montaggio del prodotto che si andrà a sostituire.

Passi per una Sostituzione Efficace:

1. Pulizia Accurata: Pulire accuratamente la sede del sensore ABS prima di installare il nuovo componente.
2. Posizionamento e Fissaggio: Una volta posizionato il sensore, verificare il fissaggio del cavo del sensore, assicurandosi che non ci siano piegature o tensioni.
3. Coppia di Serraggio: Utilizzare una chiave dinamometrica, attenendosi scrupolosamente alla coppia di serraggio prevista dal costruttore del veicolo per evitare danni o un fissaggio inadeguato.
4. Eliminazione del Guasto e Giro di Prova: Eliminare il guasto memorizzato dalla centralina e procedere con un giro di prova (con lo strumento diagnostico sempre collegato) per controllare il segnale del numero di giri ruota e i vari parametri analizzati. Questo passaggio è cruciale per confermare il corretto funzionamento del nuovo sensore e dell'intero sistema ABS.

Costi di Riparazione in Italia

I costi di riparazione del sistema ABS in Italia possono variare significativamente in base al tipo di intervento necessario e al modello di auto. Per la sostituzione di un sensore ABS, si può stimare un costo tra 100 e 250 euro, comprensivi di manodopera. Questo intervento richiede solitamente da 30 a 60 minuti. Interventi più complessi, come la sostituzione della centralina elettronica o del modulatore idraulico, possono raggiungere costi decisamente più elevati, tra i 400 e i 1.000 euro. È importante sottolineare che molti problemi all'ABS sono causati da sensori sporchi o cablaggi danneggiati, interventi relativamente economici se diagnosticati tempestivamente. Prima di acquistare un sensore nuovo, è sempre consigliabile chiedere al proprio meccanico di verificare che non sia semplicemente sporco, poiché una pulizia può risolvere il problema con una spesa minima.

Guida con Spia ABS Accesa

È possibile guidare con la spia ABS accesa, ma con estrema cautela. Quando la spia è accesa, l'impianto frenante tradizionale continua a funzionare, ma l'assistenza anti-bloccaggio è disattivata. Ciò significa che in caso di frenata d'emergenza, le ruote potrebbero bloccarsi, con conseguente perdita di controllo del veicolo. Pertanto, è fondamentale far controllare il sistema il prima possibile da un professionista.

L'ABS su Asfalto Bagnato e Pneumatici Usurati

Una delle domande più frequenti riguarda l'efficacia dell'ABS in condizioni di scarsa aderenza. L'ABS è progettato per funzionare in queste condizioni, ma la sua efficacia è legata anche alla qualità degli pneumatici. Allo stesso modo, l'ABS funziona anche con pneumatici usurati, ma la sua efficacia risulta ridotta. Il sistema può impedire il bloccaggio delle ruote, ma non può compensare la ridotta aderenza offerta da pneumatici con battistrada consumato. In caso di guida su neve o ghiaccio, l'ABS continua a funzionare ma potrebbe sembrare meno efficace, poiché in queste condizioni estreme un leggero slittamento delle ruote può talvolta aiutare a creare un "cuneo" di neve davanti allo pneumatico, riducendo lo spazio di arresto.

Manutenzione e Pulizia del Sistema ABS

Il sistema ABS non richiede una manutenzione specifica programmata, ma alcuni controlli periodici possono prevenire problemi e malfunzionamenti. In caso di sensore ABS sporco, la pulizia può essere effettuata anche da un automobilista con un minimo di competenze meccaniche. La procedura richiede di sollevare l'auto con un cric, rimuovere la ruota interessata, individuare il sensore (solitamente vicino al mozzo della ruota) e pulirlo delicatamente con un panno morbido e un detergente specifico per componenti elettronici. La manutenzione dell'impianto frenante tradizionale (pastiglie, dischi, liquido freni) influisce indirettamente anche sull'efficienza dell'ABS.

L'ABS rappresenta una delle innovazioni più significative nel campo della sicurezza automobilistica, contribuendo a salvare numerose vite ogni anno. Per gli automobilisti, la comprensione del funzionamento dell'ABS e la capacità di riconoscere i sintomi di un malfunzionamento sono elementi fondamentali per garantire la propria sicurezza e quella degli altri utenti della strada. Ricordiamo infine che l'ABS è un sistema di assistenza alla guida, non un sostituto della prudenza del conducente.
