Il Sensore Angolo Sterzo sulla Golf 4: Funzionamento, Problemi e Soluzioni

I sensori dell'angolo di sterzo (SAS) rappresentano una componente fondamentale nei veicoli moderni, contribuendo in modo significativo alla sicurezza e alla stabilità della guida. Sebbene presenti sul mercato dai primi anni '90, la loro importanza è cresciuta esponenzialmente con l'avanzamento dei sistemi di controllo elettronico della stabilità (ESC) e dei sistemi avanzati di assistenza alla guida (ADAS). Questo articolo esplora il funzionamento, i tipi, i problemi comuni e le soluzioni relative al sensore angolo sterzo, con un focus specifico sulla Volkswagen Golf IV, un modello iconico e ancora molto diffuso.

L'Importanza del Sensore Angolo Sterzo nel Veicolo

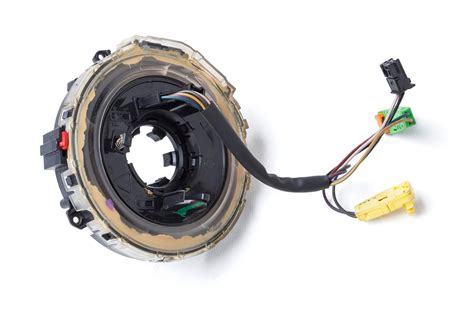

Il sensore angolo sterzo è generalmente integrato all'interno del piantone dello sterzo e fornisce una lettura accurata della posizione delle ruote e della velocità di sterzata. Questa informazione è vitale per il sistema di controllo della stabilità del veicolo. In caso di rilevamento di un'incoerenza tra la posizione dello sterzo e la direzione di marcia del veicolo, il sistema di controllo della stabilità interviene per aiutare il conducente a mantenere il controllo.

Oltre all'ESP, il sensore angolo sterzo è impiegato anche per la regolazione del servosterzo elettrico. Un motore elettrico assiste il movimento dello sterzo non appena viene rilevata una variazione nell'angolo di sterzata, rendendo superfluo il servosterzo idraulico. Questo sistema offre vantaggi in termini di spazio e peso, oltre a consentire diverse regolazioni dello sterzo, come una guida più tranquilla o sportiva, e facilitare manovre come il parcheggio parallelo, un esempio è il pulsante "City" di Fiat.

I veicoli dotati di ESC, ADAS come il Lane Keep Assist (LKA) e l'Autonomous Emergency Braking (AEB) e altre caratteristiche di sicurezza, si basano sull'accuratezza del SAS. È pertanto necessario ripristinare o calibrare questi sensori dopo un allineamento delle ruote o la sostituzione di un componente che possa alterare l'angolo di spinta, per garantire che questi sistemi siano sempre a conoscenza della posizione esatta del veicolo sulla strada e possano apportare le correzioni di sicurezza necessarie.

Tipologie di Sensori Angolo Sterzo

Esistono due tipi principali di SAS: analogici e digitali.

Sensori Analogici

I sensori analogici sono cablati con riferimento a 5 volt, massa del telaio e uscita del segnale. Quando la ruota gira completamente, producono un segnale tra 0 e 5 volt. La differenza di tensione viene utilizzata per determinare la velocità di rotazione e l'angolo. Questa versione si compone di due potenziometri, chiamati anche partitori di tensione, che utilizzano un rivestimento resistivo fisso, spesso in carbonio, attraverso il quale passa la tensione. Un contatto scorrevole si sposta su tale rivestimento e la sua posizione indica la quantità di tensione trasmessa. Esistono versioni che operano con una tensione di riferimento di 5 volt, altre con 12 volt. Il secondo partitore di tensione non è un mezzo di controllo, ma serve a determinare la direzione dello sterzo: a sinistra o a destra. Posizionando i due partitori uno opposto all'altro, la differenza di tensione permette di determinare se lo sterzo ruota in senso orario o antiorario. La tensione fornita in posizione neutra può variare, consentendo di verificare il corretto funzionamento del sensore.

Sensori Digitali

I sensori digitali, montati sui veicoli più moderni, utilizzano una luce a LED per misurare la velocità di sterzata, l'angolo della ruota, la direzione della svolta e altre informazioni importanti.

Sensori a Effetto Hall

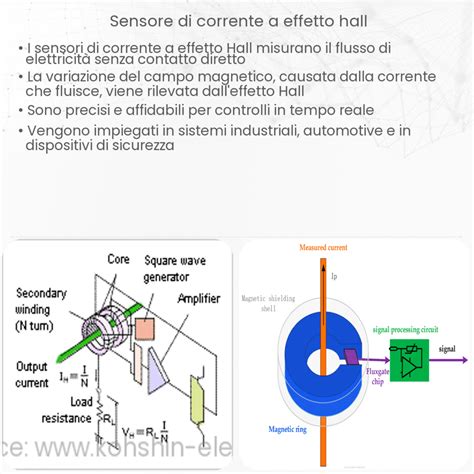

La versione che si basa sull'effetto Hall è la più diffusa (come i Bosch LWS5 e LWS6). Questi sensori funzionano senza contatto e, di conseguenza, non presentano problemi di usura. Analogamente ai sensori ruota attivi, questo tipo di sensore impiega un anello magnetico a più poli. I sensori a effetto Hall sono in grado di rilevare ogni movimento con una precisione di 1,5 gradi e di inviare segnali quadri alla centralina. La fase del segnale di ciascun sensore Hall è diversa, consentendo di determinare immediatamente la direzione di rotazione e di individuare eventuali malfunzionamenti. Seguono le misurazioni dell'angolo di sterzata, della direzione di rotazione e della velocità di rotazione.

Sensori Ottici

Mercedes-Benz, in particolare, è stata per parecchio tempo una sostenitrice accanita dei sensori dell'angolo di sterzata di tipo ottico. Anche questo tipo di sensore genera vari segnali quadri, ma sfrutta la luce invece del magnetismo. Sebbene a prima vista possano sembrare efficaci quanto i sensori a effetto Hall, i sensori ottici hanno un acerrimo nemico: la sporcizia. Anche una piccola quantità di polvere può bloccare il fascio di luce e disturbare il segnale.

Problemi Comuni e Sintomi di un Sensore Angolo Sterzo Difettoso

Sebbene i sensori angolo sterzo siano progettati per durare per tutta la vita di un veicolo, come altri componenti elettronici, sono soggetti a usura. Possono anche subire danni durante interventi su altre parti del veicolo, come sullo sterzo. È quindi utile conoscere i sintomi comuni di un sensore difettoso.

• La spia di avvertimento si accende: Quando il SAS si guasta, si attiverà una spia di avvertimento relativa al sistema di stabilità sul cruscotto, indicando che il sistema è stato disabilitato e richiede manutenzione.
• Irregolarità nel volante: Se un SAS è difettoso o disallineato, può inviare informazioni imprecise alla centralina elettronica (ECU). Questo può manifestarsi con una sensazione di "corsa" o imprecisione nel volante, o con il ritorno irregolare del volante in posizione neutra.
• Problemi con i sistemi ADAS: Poiché sistemi come il Lane Keep Assist (LKA) e l'Autonomous Emergency Braking (AEB) dipendono dall'accuratezza del SAS, un sensore difettoso può comprometterne il funzionamento, con potenziali rischi per la sicurezza.

Calibrazione del Sensore Angolo Sterzo

La calibrazione di un sensore dell'angolo di sterzata non è affatto complicata, specialmente con l'ausilio di un buon strumento di diagnosi. Spesso, basta sterzare il volante completamente verso sinistra e poi completamente verso destra per tarare il sensore.

Esistono diverse procedure di ripristino o calibrazione:

• Auto-calibrazione: Alcuni veicoli più recenti possono auto-calibrarsi ruotando lo sterzo da una parte all'altra e poi spostando la chiave.
• Prova di guida: I veicoli più recenti con sensori di velocità delle ruote più avanzati possono ripristinare automaticamente il proprio sensore dell'angolo di sterzo alla successiva guida del veicolo in linea retta per un periodo prestabilito.
• Ripristino tramite strumento di scansione diagnostica: Su alcuni veicoli potrebbe essere necessario un ripristino tramite uno strumento di scansione. La maggior parte dei produttori consiglia di eseguire l'allineamento del sensore dell'angolo di sterzo a terra, rispetto a un sollevatore. In caso di dubbi, è sempre opportuno consultare il manuale di assistenza del produttore per la procedura corretta.

In molti casi, anche il sistema ESP può determinare se sia necessaria la calibrazione del sensore confrontando i valori del sensore dell'angolo di sterzata con quelli dei sensori di accelerazione.

Il Sensore Angolo Sterzo nella Volkswagen Golf IV

La Volkswagen Golf IV, prodotta dal 1997 al 2006 (e in alcuni mercati fino al 2013), è un modello estremamente popolare, con oltre 4 milioni di unità prodotte. La sua carrozzeria completamente zincata e l'affidabilità dei componenti hanno contribuito al suo successo. Tuttavia, l'età e il chilometraggio possono portare a malfunzionamenti, inclusi quelli relativi al sistema di sterzo.

Caratteristiche del Meccanismo di Sterzo della Volkswagen Golf IV

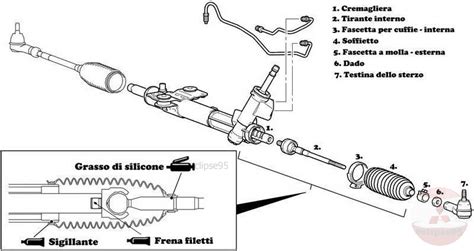

La Golf IV era dotata di due tipi di cremagliera dello sterzo:

• Cremagliera dello sterzo idraulica con azionamento dalla puleggia del motore. Questa era la versione più comune.
• Cremagliera dello sterzo elettrica, molto più rara e solitamente presente nelle versioni e nelle modifiche successive.

Le cremagliere dello sterzo idraulico su molte auto VAG costruite sulla stessa piattaforma della Golf IV, come Audi A3, Skoda Octavia, VW New Beetle, SEAT Leon e Toledo, e naturalmente VW Bora/Jetta, sono assolutamente identiche e intercambiabili. La loro riparazione e rigenerazione, così come i pezzi di ricambio e i kit di riparazione, sono completamente simili.

Segnali di Malfunzionamento della Cremagliera dello Sterzo

La riparazione della cremagliera dello sterzo può rendersi necessaria se si verificano i seguenti sintomi:

• Battiti o cigolii in curva.
• Rigidità del volante.
• Perdita di fluido idraulico.
• Gioco nello sterzo.
• Ritorno irregolare del volante in posizione neutra.
• Vibrazioni percepibili nel volante.

Principali Problemi della Cremagliera dello Sterzo VW Golf IV

I problemi più comuni delle cremagliere dello sterzo idraulico nella Golf IV includono:

• Usura di ghiere e guarnizioni: Principalmente sull'asta, questa è la causa più frequente di perdita di fluido idraulico.
• Corrosione dell'asta della cremagliera: Di norma, si verifica a causa dell'usura dei parapolvere e delle ghiere. La parte danneggiata dalla ruggine stessa può causare perdite e la distruzione degli elementi di tenuta.
• Usura degli ingranaggi: Con un elevato chilometraggio, l'usura dei denti dello stelo, spesso nella posizione centrale, porta al gioco del volante.
• Guasto dei cuscinetti o delle boccole della cremagliera: Questo contribuisce anch'esso al gioco dello sterzo e provoca battiti.
• Condizioni del fluido: Un olio di scarsa qualità o contaminato può causare problemi in tutto il meccanismo.
• Altri problemi con il servosterzo: Guasti alla pompa, ai tubi flessibili o alle tubazioni.

Ad esempio, un proprietario di Volkswagen Golf IV ha riscontrato pozzanghere d'olio sotto l'auto, un livello costantemente basso del liquido nel serbatoio di espansione, macchie di liquido rosso sul braccio di sospensione destro, un battito nel volante e sul pedale su strade sconnesse. Questo indicava un guasto grave che richiedeva una riparazione immediata.

Riparazione della Cremagliera dello Sterzo e Insidie

La riparazione della cremagliera dello sterzo della VW Golf IV è un'operazione complessa che richiede competenze specifiche e strumenti adeguati. È consigliabile rivolgersi a un'officina professionale.

Il processo di riparazione include tipicamente i seguenti passaggi:

1. Diagnosi primaria del malfunzionamento: Identificazione della causa specifica.
2. Smontaggio: Rimozione della cremagliera dall'auto.
3. Disassemblaggio: Rimozione e verifica di tutti i componenti interni per segni di usura o corrosione.
4. Decisione sulla natura della riparazione: Se la riparazione è impossibile o inopportuna, si propone l'installazione di una cremagliera nuova o completamente restaurata.
5. Ricondizionamento della cremagliera dello sterzo: Se i componenti principali sono recuperabili, si eseguono lavori di riparazione come la rettifica dell'asta, la riparazione dei fori di sede delle boccole e la sostituzione di elementi usurati (cuscinetti, ghiere, boccole, guarnizioni).
6. Montaggio e ispezione: Sul banco di prova, si simulano le condizioni di funzionamento dell'auto sotto pressione per controllare la tenuta delle guarnizioni e i parametri dell'unità.
7. Installazione della cremagliera sull'auto: Assemblaggio completo e prove di guida.

Durante questi interventi, è fondamentale controllare le condizioni degli elementi delle sospensioni (snodi dello sterzo, giunti sferici) ed eseguire la regolazione degli angoli delle ruote (camber).

Complicazioni nella Riparazione della Golf IV

Nonostante la popolarità e la relativa semplicità del design della Golf IV, la riparazione del sistema di sterzo può presentare delle difficoltà:

• Bulloni bloccati e corrosi: Per smontare la cremagliera dello sterzo, è necessario allentare bulloni di fissaggio del sottotelaio e del bilanciere, spesso difficili da svitare a causa della posizione e della corrosione. Sui modelli con silenziatore, i bulloni possono bloccarsi a causa delle temperature. Potrebbe essere necessario ricorrere al calore o alla perforazione per rimuoverli.
• Intervento nell'abitacolo: Gli elementi del meccanismo di sterzo vengono svitati non solo nel vano motore, ma anche nell'abitacolo. È necessario rimuovere il tappo di plastica della trasmissione cardanica dell'albero dello sterzo e l'albero stesso, contrassegnandone la posizione e fissandolo per evitare danni al cappio.
• Valutazione del potenziale di riparazione: È difficile per una persona inesperta determinare visivamente il potenziale di riparazione delle parti corrose. La lucidatura dell'albero, ad esempio, non sempre risolve il problema. È sempre meglio affidarsi a specialisti qualificati per stabilire l'intervento più appropriato sui componenti della cremagliera dello sterzo.

Esempio Pratico: Problemi di Calibrazione del Sensore Angolo Sterzo in un Caso Reale

Un utente ha tentato di installare un cruise control sulla sua Passat del 2011, sostituendo il blocco leve con il modulo sterzo e la copertura inferiore del piantone. Tuttavia, il nuovo modulo non configurato ha generato una serie di errori. Dopo aver copiato la vecchia codifica del modulo originale, il problema principale sembrava essere la mancanza della calibrazione dell'angolo di sterzata, in quanto mancava anche il cablaggio dalla ECU al modulo sterzo (pin 64-pin 5).

Nonostante i tentativi di calibrazione attraverso varie procedure (breve tratto sotto i 20Km/h in rettilineo, sterzo tutto a destra, tutto a sinistra e fermarsi con lo sterzo dritto) e con la diagnostica di un meccanico, la calibrazione non è riuscita. Questo evidenzia come, nonostante le procedure generiche, alcuni veicoli possano richiedere approcci specifici o soluzioni più approfondite, talvolta documentate in forum specializzati come ross-tech. La complessità dei sistemi elettronici moderni rende spesso necessaria una conoscenza approfondita e strumenti diagnostici avanzati per risolvere efficacemente tali problemi.
