Il sensore di detonazione, spesso chiamato anche "knock sensor" o sensore di battito, è un componente elettronico di vitale importanza nei motori a benzina, inclusi quelli delle autovetture Subaru. Questo dispositivo agisce come una vera e propria assicurazione per il motore, proteggendolo da fenomeni dannosi di detonazione o preaccensione, noti anche come "battito in testa". Senza la sua presenza e il suo corretto funzionamento, la detonazione potrebbe protrarsi indisturbata, causando danni progressivi e potenzialmente catastrofici al propulsore.
Il suo ruolo principale è monitorare le vibrazioni del blocco motore, permettendo alla centralina elettronica (ECU) di intervenire tempestivamente quando rileva anomalie. In questo articolo approfondiremo il funzionamento del sensore di detonazione, esploreremo come riconoscere i sintomi di un suo malfunzionamento, e discuteremo i costi associati alla sua sostituzione.
Cos'è il Sensore di Detonazione e Come Funziona

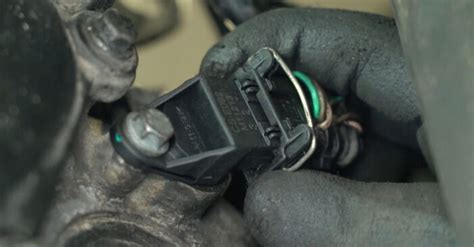

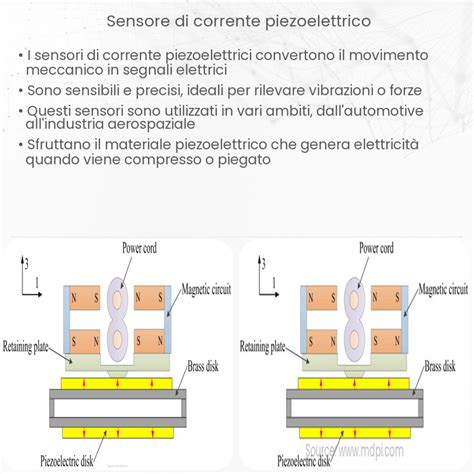

Il sensore di detonazione è un dispositivo piezoelettrico. Questa tecnologia sfrutta la capacità di alcuni materiali di generare una tensione elettrica quando vengono deformati meccanicamente, e viceversa, di deformarsi sotto l'azione di una tensione elettrica. Nel contesto automobilistico, il sensore è montato direttamente sul blocco motore per captare efficacemente le vibrazioni generate all'interno dei cilindri.
Quando si verifica il fenomeno della detonazione all'interno delle camere di combustione, il sensore rileva vibrazioni specifiche con frequenze che generalmente si attestano tra i 10 kHz e i 15 kHz. Queste vibrazioni meccaniche deformano il materiale piezoelettrico all'interno del sensore, generando una tensione elettrica che viene immediatamente inviata come segnale alla centralina elettronica (ECU) del motore.
L'Intervento della Centralina Elettronica
Una volta che la centralina elettronica riceve il segnale di detonazione dal sensore, interviene prontamente per prevenire danni al motore. Le azioni tipiche della centralina includono:
- Ritardare l'anticipo di accensione: Questa è una delle strategie più comuni. Ritardando il momento in cui la candela accende la miscela aria/carburante, si riduce la probabilità che la combustione anomala si inneschi.
- Modificare il rapporto aria/carburante: La centralina può arricchire la miscela, ovvero aumentare la quantità di carburante rispetto all'aria. Una miscela più ricca ha un effetto raffreddante sulle temperature all'interno della camera di combustione, contribuendo a eliminare la detonazione.
Queste modifiche hanno lo scopo di riportare il processo di combustione a condizioni ottimali, prevenendo che la detonazione possa arrecare danni al motore.
L'Importanza Crescente nei Motori Moderni
Nei motori più recenti, l'importanza di questo sensore è ancora maggiore. Nonostante i continui miglioramenti nei sistemi di iniezione, l'avvento di motori sempre più piccoli e sovralimentati (fenomeno noto come "downsizing") ha comportato un aumento delle pressioni e delle temperature operative nelle camere di combustione. Questo rende i propulsori moderni più sensibili ai fenomeni di detonazione e, di conseguenza, più dipendenti dal corretto funzionamento del sensore di detonazione. La condizione operativa più gravosa per un motore a ciclo Otto, dal punto di vista della detonazione, è un alto carico a un basso numero di giri.
I Fenomeni di Combustione Anomala: Detonazione e Preaccensione
Per comprendere appieno l'importanza del sensore di detonazione, è fondamentale capire i fenomeni che esso è chiamato a prevenire. La normale combustione avviene nella camera di combustione, con il fronte di fiamma che si propaga dagli elettrodi della candela alle zone più esterne, con una velocità finita. Tuttavia, in alcuni casi, possono verificarsi combustioni anomale che sono perlopiù dannose per il motore.
Detonazione
La detonazione è una combustione anomala caratterizzata da un'accensione spontanea e incontrollata di una parte della miscela aria/carburante prima che venga raggiunta dal fronte di fiamma generato dalla candela. Questo crea onde di pressione che si scontrano con il fronte di fiamma principale, generando picchi di pressione molto elevati e un caratteristico rumore metallico, spesso paragonato a un "battito in testa" o a uno "scampanellio". I picchi di pressione che ne conseguono possono portare a gravi avarie per il propulsore, quali la rimozione del film di lubrificante, problemi alla guarnizione della testata, ai pistoni (che possono ritrovarsi con un foro sul cielo), alle valvole di aspirazione e scarico e ai supporti di banco.
Accensioni a Superficie (Preaccensione)
Nel caso delle cosiddette accensioni a superficie, si verifica l'accensione di uno o più nuclei di carburante in zone lontane dalla candela di accensione. Tali zone sono caratterizzate da un elevato rapporto superficie/volume, con un'alta area di scambio termico e un basso volume. Questo porta ad avere elevate temperature in quei punti, tali da innescare l'accensione spontanea e non comandata dalla scintilla. Il problema dell'accensione a superficie porta a un peggioramento drastico del rendimento di combustione a causa dell'elevato calore dissipato attraverso le pareti. Inoltre, in altri casi, può causare danni dovuti alla rimozione del film di lubrificante sulle pareti di pistone e cilindro. Questo problema si risolve mediante un'adeguata progettazione della camera di combustione e un buon raffreddamento della stessa.
Anche un carburante con un numero di ottani non corretto potrebbe essere la causa delle detonazioni, impattando sulle performance del motore e con il rischio di danneggiare i cilindri.
Sintomi di un Sensore di Detonazione Difettoso
Identificare un sensore di detonazione non funzionante è fondamentale per prevenire danni costosi al motore. Ecco i principali sintomi che dovrebbero mettere in allarme il guidatore:
1. Rumore Metallico dal Motore (Battito in Testa)
Il sintomo più evidente è la comparsa di uno scampanellio metallico, o "battito in testa", durante le accelerazioni, specialmente quando il motore è sotto carico e il numero di giri è basso. Questo rumore indica che il sensore non riesce più a rilevare correttamente la detonazione, o che la centralina non la corregge a causa del malfunzionamento del sensore.
I RUMORI CHE TI COSTANO IL MOTORE
2. Accensione della Spia Motore
La centralina elettronica è programmata per rilevare anomalie in molti sistemi del veicolo. Quando identifica un problema relativo al sensore di detonazione, accende la spia motore sul cruscotto o invia un messaggio di avaria sulla strumentazione. La centralina memorizza uno specifico codice di errore che può essere letto con uno strumento diagnostico, fornendo indicazioni precise sul tipo di guasto.
3. Calo di Prestazioni e Potenza
Quando il sensore di detonazione non funziona correttamente, la centralina può passare a una "mappatura di emergenza" (modalità limp-home), ritardando l'accensione per prevenire danni al motore. Questo si traduce in una significativa riduzione della potenza del motore, con accelerazioni meno brillanti e riprese lente. Il veicolo potrebbe sembrare "spento" o meno reattivo del solito.
4. Aumento dei Consumi di Carburante
Il malfunzionamento del sensore può causare un'inefficienza del motore, con conseguente aumento del consumo di carburante. Se si nota che l'auto consuma più benzina del solito senza una ragione apparente, il sensore di detonazione potrebbe essere tra i responsabili, poiché la centralina potrebbe adottare strategie meno efficienti per proteggere il motore.
5. Funzionamento Irregolare del Motore
Un sensore difettoso può causare un funzionamento a singhiozzo del motore, con esitazioni, strattoni o vibrazioni anomale, specialmente ai regimi medio-bassi e quando viene richiesta la coppia massima, ovvero quando si preme a fondo il pedale dell'acceleratore. Questo è dovuto agli interventi errati o assenti della centralina per gestire la combustione.
Diagnosi e Codici di Errore del Sensore di Detonazione
Per confermare un problema al sensore di detonazione, è consigliabile effettuare una diagnosi elettronica. Strumenti diagnostici OBD-II (On-Board Diagnostics II) sono in grado di leggere i codici di errore memorizzati nella centralina. Questi strumenti sono ormai disponibili sul web a costi contenuti e spesso si collegano in modalità wireless al proprio smartphone tramite apposite applicazioni.
I codici di errore più comuni relativi a questo elemento sono:
- P0325: Circuito del sensore di detonazione 1 - Malfunzionamento
- P0326: Sensore di detonazione 1 - Range/Performance
- P0327: Sensore di detonazione 1 - Tensione troppo bassa
- P0328: Sensore di detonazione 1 - Tensione troppo alta
- P0329: Sensore di detonazione 1 - Problema al circuito ad intermittenza
Nei motori auto con più sensori di detonazione (ad esempio, uno per ogni bancata di cilindri nei motori a V), possono comparire anche codici P0330-P0334, che si riferiscono allo stato del secondo sensore.
Cause di Guasto del Sensore di Detonazione
Il guasto al sensore di detonazione può essere imputato a diversi fattori:
- Cortocircuito interno: Un problema all'interno del sensore stesso.
- Cortocircuito o danneggiamento del cavo: Il cablaggio che collega il sensore alla centralina può danneggiarsi o subire un cortocircuito.
- Corrosione: L'esposizione ad agenti atmosferici o liquidi può causare corrosione sui contatti o all'interno del sensore, impedendone il corretto funzionamento.
- Danno meccanico: Impatti o vibrazioni eccessive possono danneggiare fisicamente il sensore.
- Fissaggio difettoso: Un sensore non correttamente avvitato o installato con una coppia di serraggio errata può non funzionare correttamente o danneggiarsi. È infatti indispensabile che il sensore sia installato utilizzando la chiave dinamometrica con la coppia di fissaggio prescritta dal Costruttore, perché diversamente il sensore potrebbe danneggiarsi e non funzionare correttamente. È da evitare l'utilizzo di rosette elastiche o rondelle.
Controlli per la Diagnosi del Sensore di Detonazione
Un rapido controllo in officina può accertare in pochi semplici passi se il problema segnalato dalla spia del motore è dovuto a un guasto al sensore di detonazione.
Lettura della memoria guasti: La prima cosa da fare è una lettura della memoria guasti tramite uno strumento diagnostico OBD-II. Se non dovesse risultare nulla di anomalo, è opportuno procedere con ulteriori verifiche.
Controllo del posizionamento e della coppia di serraggio: Verificare il corretto posizionamento del sensore e che sia stato serrato con la coppia prescritta dal Costruttore.
Controllo delle connessioni elettriche: È di fondamentale importanza il controllo della corretta connessione, in modo da rilevare un'eventuale rottura o corrosione dei collegamenti elettrici dei cavi del sensore, del connettore e del sensore stesso.
Controllo del punto di accensione: Nei veicoli più vecchi, può essere opportuno anche il controllo del punto di accensione.
Verifica con multimetro: Attraverso il multimetro è possibile controllare il cablaggio della centralina e verificare la continuità o il cortocircuito verso massa di ogni singolo cavo del connettore della centralina. Per fare questo, occorre collegare l'ohmmetro tra il connettore del sensore di detonazione e il connettore della centralina scollegato. Il valore nominale dovrebbe essere <1 Ohm (lo schema elettrico è necessario per la disposizione dei contatti della centralina). Il controllo del pin con l'ohmmetro verso massa prevede di controllare il pin corrispondente del connettore del fascio di cavi con l'ohmmetro e il connettore della centralina scollegato verso massa. Il valore nominale dovrebbe essere di almeno 30 MOhm.
Verifica con oscilloscopio: È possibile effettuare il controllo anche utilizzando l'oscilloscopio con motore a caldo seguendo questi passaggi: collegare le sonde di prova dell'oscilloscopio tra il pin della centralina per il sensore di detonazione e la massa; effettuare una breve apertura della valvola a farfalla, con l'oscillogramma che dovrebbe restituire un segnale con un aumento considerevole dell'ampiezza. Qualora il segnale non sia univoco, si può provare a battere leggermente contro il blocco motore in prossimità del sensore. Se il battito non viene rilevato, significa che il sensore è danneggiato o che il circuito non funziona.
Quanto Costa Sostituire un Sensore di Detonazione?
Il costo di sostituzione di un sensore di detonazione varia in base a diversi fattori, tra cui la complessità dell'intervento e l'accessibilità del componente all'interno del vano motore. Il sensore di detonazione, conosciuto nel mondo aftermarket anche come sensore di battito, ha l'importante funzione di monitorare costantemente la combustione all'interno del motore.
Costo del Componente
Il costo del sensore di detonazione stesso può variare significativamente. I prezzi dipendono dal produttore (originale o aftermarket), dal modello specifico dell'auto e dalla sua complessità. Generalmente, si può stimare un costo che va da qualche decina a diverse centinaia di euro per il solo pezzo.
Costo della Manodopera
La manodopera è un'altra voce di costo importante. La posizione del sensore di detonazione può influire notevolmente sul tempo necessario per la sostituzione. In alcuni modelli, il sensore è facilmente accessibile, mentre in altri potrebbe essere necessario rimuovere altri componenti del motore, come il collettore di aspirazione, per raggiungerlo. Maggiore è la complessità dell'intervento, maggiori saranno le ore di lavoro richieste e, di conseguenza, il costo della manodopera.
Costo Totale dell'Intervento
Considerando sia il costo del componente che quello della manodopera, il costo totale per la sostituzione di un sensore di detonazione può variare ampiamente. È consigliabile richiedere un preventivo dettagliato a un'officina di fiducia per avere un'idea precisa del costo per il proprio veicolo Subaru. Non sottovalutare mai i problemi al sensore di detonazione, poiché i potenziali danni al motore potrebbero essere molto più costosi di una tempestiva sostituzione del sensore.
