Il motore di un veicolo è un sistema intricato, dove ogni componente gioca un ruolo cruciale per garantire prestazioni ottimali. Tra questi, il sensore dell'albero a camme, noto anche come sensore di fase o CMP (Camshaft Position Sensor), riveste un'importanza fondamentale, specialmente in veicoli complessi come la BMW 320d E46. Questo sensore è incaricato di monitorare con precisione la posizione e la velocità dell'albero a camme, trasmettendo tali dati all'ECM (Modulo di Controllo Motore), la centralina elettronica che gestisce i parametri vitali del propulsore.
Funzionamento del Sensore dell'Albero a Camme

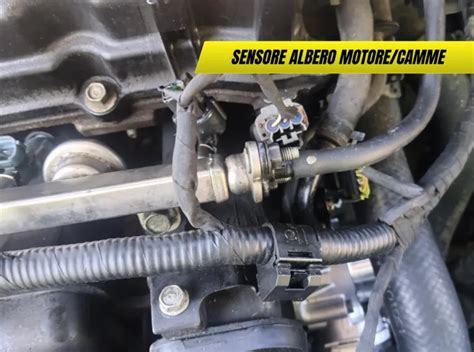

L'albero a camme è un componente rotante che, in sincronia con l'albero motore, controlla l'apertura e la chiusura delle valvole di aspirazione e scarico. Il sensore dell'albero a camme, solitamente montato nella testata del cilindro vicino all'albero stesso, ha il compito di rilevare la sua posizione esatta e la velocità di rotazione. Questo viene realizzato, nella maggior parte dei casi, tramite l'effetto Hall. Una corona dentata rotante, solidale con l'albero a camme, passa davanti a un elemento IC Hall posizionato nel sensore, causando variazioni nella tensione che vengono poi elaborate dalla centralina.
I segnali forniti dal sensore dell'albero a camme, combinati con quelli del sensore dell'albero motore (detto anche sensore albero a gomiti), permettono all'ECM di determinare quando il primo cilindro si trova nel Punto Morto Superiore (PMS). Il PMS è la posizione in cui il pistone e la testata sono più vicini, rappresentando un riferimento cruciale per la fasatura dei motori endotermici. In questo preciso istante, la centralina attiva la valvola elettromagnetica del sistema di iniezione e la scintilla per l'accensione, garantendo una combustione efficiente e una corretta erogazione del carburante. Un sensore albero motore, che fornisce informazioni sulla velocità e la posizione dell'albero motore, è generalmente installato in prossimità del volano, su una corona dentata. La collaborazione tra questi due sensori è essenziale per la gestione accurata della fasatura.
Sintomi di un Sensore dell'Albero a Camme Difettoso
Quando il sensore dell'albero a camme non funziona correttamente, l'ECM perde il controllo preciso sui sistemi del motore, portando a una serie di problemi che possono compromettere seriamente le prestazioni del veicolo e, in alcuni casi, la sicurezza. La riduzione della potenza del motore, i problemi di avviamento e l'aumento delle emissioni sono tra i sintomi più comuni.
Ecco un elenco dettagliato dei segnali che indicano un potenziale malfunzionamento del CMP:
Spia di controllo del motore accesa: L'ECM monitora costantemente lo stato di salute del sensore. Se rileva un problema, accende la spia del motore sul cruscotto. È importante notare che questa spia può accendersi per vari motivi, quindi una diagnosi approfondita è necessaria per confermare che la causa sia effettivamente il sensore dell'albero a camme. Il relativo codice di guasto del sensore dovrebbe essere memorizzato e rilevabile tramite un tester di diagnosi.
Mancato avviamento del motore: L'auto potrebbe non avviarsi, anche se il motorino di avviamento funziona correttamente. Questo problema si verifica quando il CMP non è in grado di fornire all'ECM le informazioni sulla posizione dell'albero a camme, con conseguenti problemi di iniezione del carburante e di erogazione della scintilla.
Stallo del veicolo: Nelle situazioni più gravi, il veicolo potrebbe andare in stallo improvvisamente. Lo stallo indica che gli iniettori non erogano il carburante come dovrebbero, e la causa potrebbe essere il sensore difettoso. Questo problema può essere pericoloso e richiede una diagnosi e un intervento immediati.
Minimo irregolare e malfunzionamenti: Il motore potrebbe presentare un minimo irregolare, indice di un processo di combustione interrotto. Inoltre, un cilindro potrebbe occasionalmente non accendersi (mancata accensione), indicando un problema di fasatura dell'accensione. L'ECM potrebbe aver emesso comandi errati a causa di un sensore di posizione dell'albero a camme guasto o per altre cause.
Riduzione delle prestazioni del motore: La potenza del motore si riduce e si manifestano difficoltà nell'accelerazione. Questo è uno dei sintomi più probabili di un sensore di posizione dell'albero a camme difettoso da non trascurare, poiché, oltre a causare un calo delle prestazioni, potrebbe danneggiare il motore a lungo termine.
Scarso risparmio di carburante: Il motore diventa inefficiente e l'auto consuma più carburante del solito. Questo problema è dovuto alle imprecisionioni nei dati forniti dal CMP, che portano la centralina elettronica a dare istruzioni errate per regolare i tempi di vari processi, inclusi l'aspirazione del gas e l'accensione.
Problemi di cambio: Un dispositivo di rilevamento della camma difettoso può influire sulla trasmissione. Il modulo di controllo del motore non riceve i dati corretti sulla velocità e sulla posizione della camma, il che influisce sulla sua capacità di controllare l'accensione e la combustione, causando problemi di cambio. L'auto potrebbe anche entrare in modalità "limp mode" (modalità di protezione) per evitare ulteriori danni.
Odore di carburante: Si potrebbe avvertire odore di carburante incombusto, un sintomo che indica un processo di combustione incompleto. Questo porta una parte della miscela di carburante a raggiungere il sistema di scarico senza essere bruciata correttamente.
Mancato superamento del test delle emissioni: Se i sistemi di iniezione e di accensione non funzionano correttamente, il motore diventa meno efficiente, aumentando la quantità di emissioni. Di conseguenza, il mancato superamento del test sulle emissioni è uno dei sintomi più comuni da tenere in considerazione.
Un sensore CMP guasto non è in grado di inviare i dati corretti della camma all'ECM. Di conseguenza, il motore ne risente, il processo di combustione diventa inefficiente, con problemi di riduzione della potenza, accensione irregolare e aumento delle emissioni. Diversi fattori possono causare il malfunzionamento del CMP. Data la sua posizione, è sottoposto a condizioni difficili come calore, vibrazioni e talvolta detriti metallici, tutto ciò può avere un impatto negativo, causandone il cedimento nel tempo. Anche i collegamenti elettrici difettosi a causa di corrosione o rottura possono causare il guasto del CPS.
È Sicuro Guidare con un Sensore dell'Albero a Camme Difettoso?
In base ai sintomi discussi, non è consigliabile utilizzare l'auto se la centralina non è in grado di rilevare la posizione della camma e la sua velocità. Oltre a rischiare di danneggiare il motore, il veicolo potrebbe bloccarsi a causa dell'interruzione del processo di combustione. Il consiglio migliore è quello di sostituire il pezzo il prima possibile. Indipendentemente dalla causa del guasto, è necessario intervenire rapidamente se si notano dei sintomi. Senza un adeguato controllo del motore, l'auto potrebbe diventare pericolosa da guidare. Il suo malfunzionamento provoca inoltre problemi che potrebbero danneggiare rapidamente i componenti del motore. Si tratta inoltre di un componente relativamente poco costoso e non costerà molto rispetto ai problemi che causa.
Sensore Giri, motore, camme, ruote etc etc...
Cause di Malfunzionamento del Sensore dell'Albero a Camme
È difficile determinare con esattezza le cause di un guasto del sensore dell'albero a camme. Escludendo una difettosità intrinseca del componente, alcune delle cause comuni includono:
- Rottura della ruota del trasduttore: La corona dentata che interagisce con il sensore potrebbe subire danni.
- Cortocircuito interno: Il sensore stesso potrebbe presentare un cortocircuito.
- Interruzione del collegamento con la centralina: I cavi di collegamento tra il sensore e l'ECM possono corrodersi, rompersi o allentarsi. È importante verificare la continuità dei cavi e l'assenza di cortocircuiti, nonché la tensione di alimentazione della centralina del sensore.
- Usura generale: Calore, vibrazioni e l'esposizione a detriti metallici possono causare il cedimento del sensore nel tempo.
Diagnosi e Verifica del Sensore dell'Albero a Camme
Quando il tester di diagnosi rileva un problema al sensore o è presente un avviso nella memoria dei guasti, è possibile eseguire ulteriori controlli. Per il cavo di collegamento tra il sensore e la centralina, si può utilizzare un ohmetro per verificarne la continuità. Occorre estrarre il connettore dal sensore e dalla centralina, controllando la continuità dei cavi e l'eventuale presenza di cortocircuiti. È anche importante controllare la tensione di alimentazione della centralina del sensore, scollegando il connettore della centralina e inserendo l'accensione.
Per quanto riguarda il sensore albero motore, è opportuno conoscere esattamente il modello per verificare se è di tipo induttivo o Hall. Se il sensore è di tipo induttivo - generalmente dotato di un connettore a 2 poli - è possibile misurare la resistenza; un valore tra 200 e 1.000 Ohm (valore nominale) indica un funzionamento corretto. Se si utilizza un oscilloscopio, una misurazione su un sensore funzionante mostrerà un segnale sinusoidale di intensità sufficiente. È importante ricordare che un sensore Hall non va controllato con un ohmetro, poiché la tensione dello strumento potrebbe danneggiarlo.
Sostituzione del Sensore dell'Albero a Camme (CMP)
La sostituzione del CMP è un'operazione relativamente semplice per chi ha un minimo di esperienza meccanica e può prevenire danni ben più gravi al motore. Il costo del pezzo in sé è generalmente contenuto, meno di 50 euro, mentre la manodopera può variare tra i 100 e i 150 euro.
Materiali e strumenti necessari:
- Chiave o set di bussole
- Cacciavite
- Lettore di codici o scanner diagnostico
Procedura di sostituzione:
Rimozione:
- Fase 1: Preparazione e sicurezza. Parcheggiare il veicolo in modo sicuro su un terreno pianeggiante, spegnere l'auto e inserire il freno di stazionamento. Per maggiore sicurezza, scollegare il terminale negativo della batteria per prevenire cortocircuiti o avviamenti accidentali.
- Fase 2: Individuazione del sensore. Determinare la posizione del componente. Nella maggior parte delle auto, è montato nella testata del cilindro, vicino all'albero a camme. Se non si è sicuri, consultare il manuale dell'auto, che fornirà la posizione esatta e le istruzioni specifiche per il proprio modello.
- Fase 3: Accesso al sensore. Rimuovere tutti i componenti che possono ostruire l'accesso al sensore, come cavi, tubi o parti del sistema di aspirazione dell'aria. Questo potrebbe richiedere lo smontaggio di piccole sezioni adiacenti.

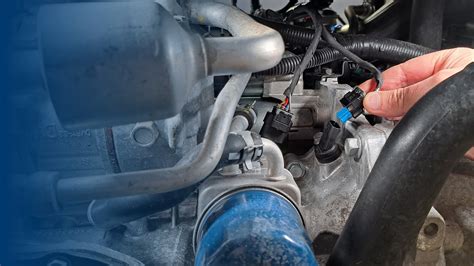

- Fase 4: Scollegamento e rimozione. Scollegare il connettore elettrico o il cablaggio dal sensore. Successivamente, rimuovere il CMP difettoso. In genere, uno o due bulloni o viti lo tengono in posizione.
Installazione:
- Fase 5: Posizionamento del nuovo sensore. Posizionare il nuovo CMP sulla superficie di montaggio. Assicurarsi che sia allineato correttamente e che entri senza forzature eccessive. Fissarlo con gli elementi di fissaggio precedentemente rimossi, utilizzando la coppia di serraggio corretta per evitare di causare danni per serraggio eccessivo o insufficiente.
- Fase 6: Riconnessione e test iniziale. Riattaccare saldamente il connettore elettrico e ricollegare il terminale negativo della batteria. Avviare l'auto per verificare se si avvia e funziona regolarmente. I precedenti sintomi del sensore dell'albero a camme non dovrebbero ripresentarsi. In caso contrario, il problema potrebbe risiedere altrove o in più componenti.
- Fase 7: Cancellazione dei codici di guasto. Utilizzare lo scanner o il lettore di codici per cancellare i vecchi codici di guasto dalla memoria dell'ECM. È inoltre consigliabile verificare la presenza di altri codici che potrebbero indicare problemi accessori. Assicurarsi che tutti i collegamenti elettrici siano in buone condizioni e funzionanti: nessuna rottura, sporcizia, corrosione o allentamento.
Sensore Giri, motore, camme, ruote etc etc...

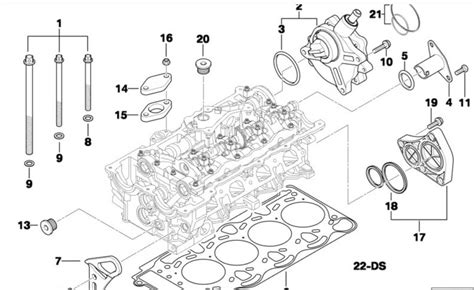

Sensori di Fase: Lato Aspirazione e Lato Scarico nella BMW 320d E46
Nella BMW 320d E46, i sensori di fase possono essere presenti sia sul lato aspirazione che sul lato scarico, in particolare sui modelli equipaggiati con sistemi di fasatura variabile (VANOS, come menzionato dall'utente, sebbene sia stato escluso come causa principale in questo caso specifico avendo già sostituito i pistoni del VANOS). Entrambi i sensori influenzano le prestazioni del motore in modo significativo, poiché forniscono all'ECM dati cruciali per ottimizzare la fasatura dell'iniezione e dell'accensione in relazione alle diverse condizioni di carico e regime del motore.
Un malfunzionamento di uno o di entrambi i sensori può pregiudicare le prestazioni in modi diversi. Il sensore albero a camme è fatto di un sensore magnetico che rileva la velocità dell'albero a camme in scarico; se esso non funzionasse si avrebbero comunque problemi sulla tenuta del minimo. Se il sensore lato aspirazione è difettoso, i sintomi possono includere minimo instabile, fiacchezza estrema del motore e difficoltà ad accendersi, come sperimentato in un caso specifico, dove resettando l'errore il veicolo è tornato a funzionare perfettamente per un breve periodo.
I sensori della BMW 320d E46, data l'età della macchina, potrebbero essere quelli a doppio cilindro, dove la prima parte serve per tappare il foro e la seconda contiene all'interno il sensore. Nel caso di sostituzione, anche se il nuovo sensore potrebbe apparire diverso da quello originale, è spesso un modello migliorato, ma perfettamente compatibile.
Altre Possibili Cause di Malfunzionamento e Interazioni
Dopo la sostituzione di un sensore, o in concomitanza con problemi di fasatura, è importante considerare altri fattori che possono influenzare il funzionamento del motore. Le sonde lambda, ad esempio, giocano un ruolo fondamentale nel monitoraggio della composizione dei gas di scarico e possono causare errori come "miscelazione troppo elevata o troppo grassa" se difettose. Questi errori, se presenti, indicano che i correttori di carburante dell'ECM stanno cercando di compensare una miscela aria/carburante errata.
Una prova utile consiste nel passare a benzina, azzerare gli errori e guidare per un po'. Successivamente, si può commutare all'altro carburante (es. GPL) e monitorare i correttori. Se, ad esempio, i correttori lenti (che rappresentano aggiustamenti a lungo termine) si trovano a -8% a GPL e l'ideale sarebbe avere +3% a benzina, finché essi non si muovono, i correttori veloci (aggiustamenti a breve termine) cercano di compensare fino al loro limite. Questo indica un problema di mappatura o di alimentazione.
Un'altra possibile causa di miscela errata, specialmente in veicoli a GPL, è una perdita di GPL da uno degli iniettori. Se si riscontrano difficoltà ad accendere il motore dopo una sosta lunga, questa probabilità aumenta. È sempre consigliabile affidarsi a un impiantista specializzato per la correzione manuale della mappa del gas tramite software specifici (come STAG-300, menzionato dall'utente), o in casi complessi, inviare il file della mappa alla casa madre per una modifica da parte di un tecnico competente.
In conclusione, un sensore CMP guasto può causare il malfunzionamento o addirittura il danneggiamento del motore. L'auto perde potenza, presenta mancate accensioni e può persino bloccarsi durante la guida. I sintomi spiegati in questo articolo dovrebbero aiutare a capire quando il componente inizia a guastarsi, permettendo un intervento tempestivo e la prevenzione di problemi più gravi.
