L'airbag rappresenta uno dei sistemi di sicurezza passiva più cruciali e diffusi nelle vetture moderne, e la Fiat 500 non fa eccezione. Questo dispositivo, la cui efficacia ha salvato migliaia di vite, è ormai uno standard su quasi tutte le auto circolanti. I primi test per dotare le automobili di airbag risalgono alla fine degli anni sessanta negli USA, e la prima casa automobilistica ad averli installati su una vettura è stata Mercedes-Benz nel lontano 1987. Oggi, tutte le auto di nuova immatricolazione devono essere dotate di almeno l'airbag lato guida, in conformità con le normative europee entrate in vigore nel 2002, sebbene lo standard attuale preveda quasi sempre la presenza dei due airbag anteriori.

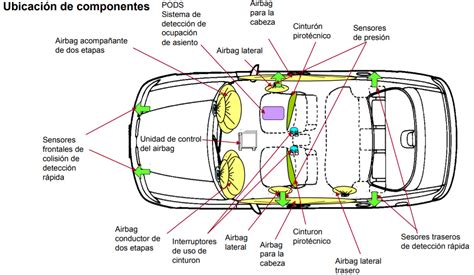

Componenti e Localizzazione del Sistema Airbag
Il sistema airbag è costituito fondamentalmente da uno o più cuscini che, in caso di urto, si gonfiano automaticamente per frapporsi tra i passeggeri e le strutture del veicolo. Nel corso degli anni, per garantire l'incolumità di tutti gli occupanti, sono stati introdotti molteplici moduli airbag nell'abitacolo, con funzionamento analogo a quelli anteriori ma dimensioni e forme diverse.
Airbag Frontali
L'airbag frontale lato guidatore è strategicamente posizionato nell'apposito alloggiamento sotto il volante. L'airbag lato passeggero è invece collocato nella plancia, sotto una copertura incisa, progettata per consentire al cuscino di fuoriuscire con facilità al momento del gonfiaggio. In alcuni modelli, potrebbe non essere presente uno sportello dedicato per l'airbag passeggero; in tal caso, la sostituzione dell'airbag richiede lo smontaggio e la sostituzione dell'intero cruscotto, poiché l'uscita dell'airbag può rompere e danneggiare la plastica circostante.
Airbag Laterali e Aggiuntivi
Gli airbag laterali sono alloggiati sotto il rivestimento del fianco esterno dello schienale dei sedili e hanno la funzione di proteggere il torace degli occupanti. È interessante notare che i sedili anteriori hanno l'armatura metallica rigorosamente collegata a massa. Alcuni modelli sono equipaggiati anche con appositi airbag alloggiati all'interno del sedile, che evitano che il corpo, negli urti frontali, possa scivolare sotto le cinture di sicurezza, aumentando ulteriormente il livello di protezione.
Il Funzionamento dell'Airbag: Un Meccanismo di Precisione
Il materiale dell'airbag è fondamentale per garantirne la resistenza e la velocità di gonfiaggio. Gli airbag sono costituiti da una sacca piegata in nylon il cui gonfiaggio, che avviene in circa 30 millisecondi, è assicurato da un generatore di gas. Questo generatore attiva una reazione chimica, innescata dalla centralina di comando.
Il Generatore di Gas e il Propellente
Il generatore di gas dell'airbag è costituito da un alloggiamento metallico che contiene un accenditore incorporato, necessario per provocare la detonazione di una piccola carica esplosiva. Il propellente, generalmente composto da azoturo di sodio, è sigillato ermeticamente. Una volta innescata la reazione dall'accenditore, reagisce rapidamente liberando azoto, il gas che gonfia quasi istantaneamente l'airbag.
Airbag goes off in human guinea pig crash test
La Centralina di Controllo
Airbag e pretensionatore della cintura di sicurezza sono gestiti dalla centralina di controllo, alloggiata all'interno dell'abitacolo. È questa centralina a coordinare l'attivazione degli inneschi degli airbag e dei pretensionatori, oltre a eseguire una continua autodiagnosi del sistema. Per evitare l'attivazione dell'airbag lato passeggero in assenza di occupante, su alcune auto viene installato un apposito sensore all'interno della seduta del sedile, che consente alla centralina di rilevare la presenza o meno del passeggero.
Il Cavo Spiralato
A garantire la continuità elettrica tra il modulo sul volante e la centralina è il cavo spiralato. Questo componente, montato sopra il devio guida, consente al cavo di seguire le rotazioni del volante, mantenendo la connessione elettrica indispensabile per il corretto funzionamento dell'airbag del guidatore. Prima di smontare il cavo spiralato, è opportuno bloccarlo con del nastro adesivo, mantenendo le ruote in posizione rettilinea. Se si decide di sostituire il cavo spiralato, il nuovo cavo è bloccato tramite una linguetta asportabile durante la procedura di installazione. A seconda del modello, sono previste differenti procedure d'installazione, per cui è sempre opportuno consultare le indicazioni del costruttore.
Manutenzione e Sostituzione dei Moduli Airbag
La sostituzione degli airbag richiede alcune fondamentali precauzioni. Prima di montare i nuovi moduli, è infatti necessario scollegare la batteria e attendere 30 minuti, per evitare che possibili contatti elettrici possano innescare accidentalmente le cariche degli airbag. La centralina è dotata di un sistema di alimentazione tampone (solitamente formato da un condensatore) che consente al sistema di sicurezza passiva di attivarsi anche nel caso in cui si verifichi, durante l'incidente, un'anomalia della batteria.
Sostituzione Post-Incidente e Scadenza
Negli incidenti lievi, è possibile sostituire gli airbag senza dover cambiare la centralina, la quale viene sottoposta a diagnosi elettronica e azzerata. In caso di incidenti più seri, è invece necessario sostituire anche la centralina, poiché l'accelerometro interno, a causa dell'urto, potrebbe non funzionare correttamente. I pretensionatori, una volta innescati, vanno sempre sostituiti. È consigliato sostituire i moduli airbag e i pretensionatori dopo 10 anni dalla loro installazione, anche se, sottoposti a test di diagnosi, non presentano malfunzionamenti. La "scadenza" degli airbag è legata alla perdita di efficacia della carica esplosiva, che dopo anni potrebbe non avere più le caratteristiche chimiche che determinano l'innesco.
Il Sensore Airbag Frontale della Fiat 500: Dettagli e Specifiche
Il modulo airbag della Fiat 500 è una delle caratteristiche di sicurezza più importanti integrate nel veicolo. Un modulo malfunzionante può compromettere seriamente la sicurezza del veicolo e dei passeggeri. Il modulo airbag Fiat 500 è responsabile della rilevazione degli impatti e dell'attivazione degli airbag in caso di incidente. Questo modulo si trova specificamente sotto la console centrale.
Modelli di Fiat 500 con Sensore Airbag Frontale
Il sensore airbag anteriore è presente in una vasta gamma di modelli Fiat 500 e varianti, tra cui:
- 0.9 Twin Air Turbo, 4v.
- 0.9 Twin Air, 4v.
- 1.3 MJTDF Lounge, 16v.
- 1.3 MJTDF Pop, 16v.
- 1.3 MJTDF, 16v.
- 1.4 Abarth 695 Tributo Ferrari, 16v.
- 1.4 Abarth 695 Tributo Maserati, 16v.
- 1.4 Abarth Competizione, 16v.
- 1.4 Abarth Esseesse, 16v.
- 1.4 Abarth Turismo, 16v.
- 1.4 Abarth, 16v.
- 1.4 Sport, 16v.
- 1.4, 16v.
- 0.9 TwinAir, 4v.
- 1.3 MJTD, 16v.
- 1.4 Abarth Turbo, 16v.
- 1.4 Gpl, 16v.
- 1.4 MPi, 16v.
- 1.4 T-Jet Sport, 16v.
- 1.4 T-Jet, 16v.
- 1.6 JTD, 16v.
- 2.0 JTD, 16v.
La compatibilità del ricambio, come ad esempio il codice 51881704, deve essere verificata confrontando il codice presente sul pezzo originale. Se impossibilitati a verificarlo autonomamente, è consigliabile contattare una concessionaria fornendo il telaio del veicolo, che fornirà tutti i codici relativi al ricambio.

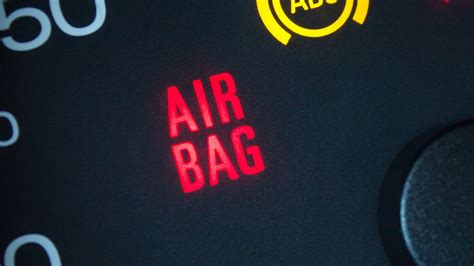

La Spia dell'Airbag Accesa: Cause e Soluzioni
Ormai tutte le vetture sono dotate di dispositivi di sicurezza utili a tutelare l'incolumità dei passeggeri in caso di incidente. L'airbag è uno dei più importanti, ma può capitare in alcune occasioni di rilevare come avaria la spia airbag accesa. Qualora la spia dell'airbag rimanga accesa e fissa, è il momento di recarsi presso un'officina per verificare la causa del malfunzionamento.
Diagnosi e Ripristino
È possibile che la spia resti accesa anche a seguito di un precedente tamponamento lieve, ma è sempre bene far effettuare una diagnosi da uno specialista per verificare la causa dell'accensione e ripristinare l'airbag. Nonostante gli airbag non rientrino nei protocolli di verifica in sede di revisione, se la spia airbag è accesa, l'auto potrebbe non superare la revisione, poiché il tecnico è comunque tenuto a controllare che, se presenti, i dispositivi di sicurezza funzionino correttamente e non vi siano malfunzionamenti segnalati dalle spie.
Disattivazione Airbag Passeggero
Qualora la vettura sia dotata anche di airbag passeggero, è possibile disattivare questo dispositivo se è necessario posizionare sul sedile al fianco del guidatore un seggiolino per bambini (fino a 9kg, in senso contrario di marcia).
Reset Fai-da-Te della Spia Airbag
Nel caso in cui ci si trovi in marcia e non si abbia la possibilità di recarsi presso un'officina per far spegnere la spia dell'airbag, è possibile provare a effettuare questa operazione in maniera autonoma. Per resettare la spia dell'airbag, sarà sufficiente girare la chiave nel quadro senza mettere in moto l'auto e lasciare il quadro acceso per 7 secondi. Trascorso questo lasso di tempo, si dovrà portare nuovamente la chiave in posizione off e ripetere la medesima operazione altre tre volte. Qualora la spia airbag sia accesa, è sempre bene procedere con cautela quando si è alla guida.
Problemi con Componenti Aftermarket
Nell'ipotesi in cui si siano montate componenti aftermarket, come il volante o i sedili, è possibile riscontrare la spia airbag accesa. Per ovviare a questo inconveniente, sarà sufficiente acquistare delle resistenze da 2.2 Ohm che consentiranno di spegnere l'indicazione sul cruscotto.
Considerazioni sulla Sostituzione in Caso di Incidente
Per quanto riguarda la sostituzione degli airbag in caso di incidente, in linea generale dovrebbero essere sostituiti in quanto facenti parte dell'omologazione di una vettura. Non esiste tuttavia un obbligo formale a sostituirli in caso di sinistro, anche se potrebbero esserci rivalse da parte dell'assicurazione qualora si viaggi con airbag non funzionanti.
Servizi di Test e Ricondizionamento del Modulo Airbag
Il modulo airbag della Fiat 500 è un componente elettronico complesso. Un team di tecnici qualificati valuta e ispeziona accuratamente ogni centralina elettronica dell'airbag della Fiat 500 prima di procedere con la riparazione. L'impegno per il controllo qualità è un aspetto cruciale, dalla fase di test e manodopera ai componenti e alla sicurezza ESD. Una volta ricevuta la centralina, la si sottopone a test per poi comunicare i risultati, prima di procedere al ricondizionamento e alla rispedizione con una garanzia a vita a chilometraggio illimitato. Questo servizio può essere completato entro 2-3 giorni lavorativi e non richiede alcuna codifica una volta riconsegnato il componente.
Acquisto di Ricambi Usati e Garanzia
Quando si acquistano ricambi usati, come un sensore airbag anteriore per Fiat 500, è importante essere a conoscenza delle condizioni di vendita e della garanzia offerta. Per esempio, un fornitore offre il diritto di recesso per 100 giorni e la possibilità di pagare con diverse modalità, inclusa la rateizzazione. Le spedizioni sono gratuite in Italia, mentre per altri paesi europei il costo viene calcolato di volta in volta.
Condizioni di Garanzia sui Ricambi Usati
I ricambi usati sono generalmente garantiti per un periodo limitato, ad esempio 30 giorni dalla ricezione. Il venditore è responsabile unicamente per effettivi vizi e/o difetti di conformità dei ricambi, purché gli stessi siano esistenti al momento della consegna. La durata della garanzia per i ricambi usati, la cui funzionalità è stata testata dal venditore, è stabilita in 30 giorni dalla consegna. In caso di presenza di vizi e/o difetti, l'acquirente dovrà contestarne l'esistenza per iscritto entro i termini di legge.
La garanzia decade qualora venga effettuato sul bene, da parte del compratore o di suoi incaricati, qualsiasi intervento idoneo a modificare, in qualsiasi modo, lo stato di fatto. Questo include anche la mancata sostituzione di componenti accessori del pezzo di ricambio. In tali casi, il compratore rinuncia a qualsiasi pretesa.
Specificità per Motori e Centraline
Nel caso di vendita di un motore, la garanzia fornita coprirà esclusivamente componenti specifici come valvole, albero motore, pistoni, monoblocco e testata completa, ad esclusione di tutti gli altri organi esterni. Per quanto riguarda le centraline, l'acquirente viene informato che il ricambio è codificato e bloccato, e che l'acquisto avviene sotto la propria esclusiva responsabilità, accettando le predette condizioni e rinunciando, sin d'ora, a qualsiasi pretesa e/o garanzia nei confronti del venditore.
La garanzia diventa efficace solo successivamente alla verifica del ricambio da parte del venditore. Il ricambio dovrà essere restituito integro e montato in tutte le sue parti come fornito inizialmente. Verificata la contestazione del cliente, la sua fondatezza e i presupposti di legge, la garanzia consisterà esclusivamente nella sostituzione gratuita del ricambio con uno equivalente e, se ciò non fosse possibile, nella restituzione del corrispettivo ricevuto per la vendita del ricambio.
La Carrozzeria e i Ricambi Esterni
La maggior parte dei ricambi di carrozzeria sono uguali a prescindere dall'alimentazione e dalla motorizzazione dell'auto. Tuttavia, per componenti specifici come il posteriore completo, si intende che include il lunotto. Per quanto riguarda ricambi come le lamiere, spesso presentano piccole ammaccature e viene sempre consigliato di riverniciare il prodotto, poiché la vendita riguarda solo la lamiera e non include guarnizioni o altri elementi esterni ceduti gratuitamente.
