Il Sensore Giri Albero a Camme in un Motore VW Passat: Funzionamento, Sintomi di Guasto e Sostituzione

Il motore di un veicolo, in particolare di una Volkswagen Passat, è un "organo complesso" e per funzionare in maniera ottimale richiede un monitoraggio costante delle sue parti in movimento. A questo scopo servono i vari sensori di cui è dotato il propulsore, e tra questi, il sensore dell’albero a camme riveste un ruolo cruciale. Questo componente, insieme al sensore dell'albero motore, è fondamentale per la corretta gestione elettronica del propulsore, influenzando direttamente le prestazioni e l'efficienza.

La Funzione Essenziale del Sensore Albero a Camme

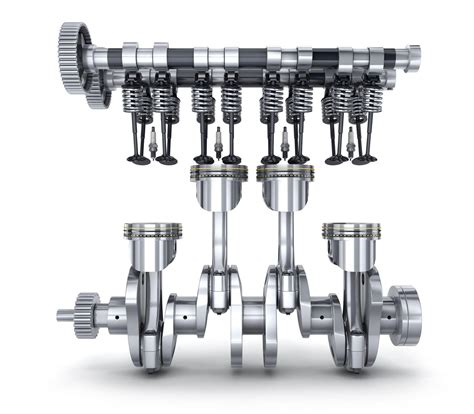

La funzione primaria del sensore dell’albero a camme è di monitorare con precisione l’esatta posizione dei cilindri. Opera in stretta sinergia con il sensore dell'albero a gomiti (o sensore albero motore), restituendo tale informazione alla centralina del motore. Questa collaborazione permette alla centralina di calcolare con esattezza le fasi di accensione e di iniezione. L’albero a camme, infatti, serve ad aprire e chiudere le valvole di aspirazione e di scarico, ruotando in sincronia con l’albero motore.

I segnali forniti dal sensore dell’albero a camme e del sensore albero motore, combinati insieme, consentono di rilevare quando il primo cilindro è nel punto morto superiore (PMS). Il punto morto superiore (PMS) è la posizione in cui pistone e testata sono più vicini, mentre il punto morto inferiore (PMI) è il punto in cui sono più lontani. Tali punti, in particolare il PMS, sono i principali riferimenti per la fasatura dei motori endotermici, rappresentando l’angolo 0 dell’albero motore rispetto al cilindro.

I segnali inviati dal sensore dell’albero a camme in combinazione con quelli del sensore albero a gomiti consentono alla centralina di stabilire quando il primo cilindro è nel punto morto superiore. È in questo preciso istante che la centralina attiva la valvola elettromagnetica del sistema di iniezione. Si è visto, quindi, che il sensore albero a camme ha un ruolo fondamentale nell’aiutare la centralina a definire la posizione esatta dei cilindri di un propulsore e consentire un’ottimale iniezione di carburante tramite gli iniettori.

Il Principio di Funzionamento: L'Effetto Hall

Alla base del funzionamento del sensore albero a camme c’è il cosiddetto effetto Hall. Questo principio fisico descrive la generazione di una differenza di potenziale (tensione di Hall) ai capi di un conduttore percorso da corrente e immerso in un campo magnetico perpendicolare alla direzione della corrente. Nel contesto del sensore, la rotazione di una corona dentata, solidale all'albero a camme, provoca una variazione del campo magnetico percepito dall’IC Hall (circuito integrato Hall) posizionato all'interno del sensore. Questa variazione di tensione viene quindi elaborata dalla centralina per determinare vari parametri, come la velocità angolare e la posizione dell'albero a camme. La precisione di questa misurazione è cruciale per la fasatura del motore e, di conseguenza, per la sua efficienza e le sue prestazioni.

Sensore Albero Motore: Il Partner Indispensabile

Come accennato, il sensore dell’albero a camme lavora in stretta sinergia con il sensore dell’albero motore (detto anche sensore albero a gomiti). Quest'ultimo fornisce informazioni cruciali sulla velocità e la posizione dell’albero motore, inviandole alla centralina attraverso segnali elettrici. Questo sensore viene generalmente installato in prossimità del volano, su una corona dentata. La combinazione dei dati provenienti da entrambi i sensori permette alla centralina di avere un quadro completo e preciso della rotazione degli alberi e della posizione dei pistoni, consentendo così la corretta attivazione dell'iniezione di carburante e la gestione dell'accensione. Senza questa collaborazione, la centralina non sarebbe in grado di sincronizzare le operazioni critiche del motore, portando a un funzionamento irregolare o all'impossibilità di avviamento.

Sintomi di un Malfunzionamento del Sensore Albero a Camme

Un malfunzionamento del sensore albero a camme può compromettere seriamente il corretto funzionamento del motore, con ripercussioni significative sulle prestazioni e sul consumo di carburante. Un motore fuori fase - sotto l’aspetto dell’alimentazione - è infatti un problema, ma è proprio grazie all’elettronica che è possibile “prevenire” ogni possibile danno. Per questo è importante individuare prontamente se è il sensore albero a camme ad essere difettoso e a “sfasare” l’apertura/chiusura delle valvole, determinando perdite di pressione o di carico nei cilindri nel ciclo di lavoro del motore.

Ecco i principali sintomi che possono indicare un sensore albero a camme guasto o che non funziona correttamente:

• Difficoltà di avviamento del motore: Questo è spesso il primo e più evidente segnale di un possibile guasto al sensore albero a camme. Il motore potrebbe stentare ad avviarsi o richiedere più tentativi del solito.
• Accensione della spia di avaria/controllo motore: Generalmente, un malfunzionamento del sensore è accompagnato dall’accensione sul cruscotto della spia di avaria o di controllo del motore (spia "MIL" - Malfunction Indicator Lamp). Questo indica che la centralina ha rilevato un'anomalia.
• Codice guasto memorizzato: Il relativo codice guasto del sensore albero a camme dovrebbe essere memorizzato nella memoria della centralina e subito rilevabile dal tester di diagnosi (scanner OBD-II). Questo codice fornisce un'indicazione precisa del problema.
• Riduzione delle prestazioni del motore: Un motore che non riceve informazioni accurate sulla posizione dell'albero a camme può avere una fasatura dell'iniezione errata, portando a una perdita di potenza, accelerazioni meno fluide e una risposta lenta all'acceleratore.
• Aumento del consumo di carburante: Una fasatura inefficiente dell'iniezione o dell'accensione può causare una combustione incompleta del carburante, con conseguente aumento dei consumi.
• Funzionamento irregolare del motore al minimo: Il motore potrebbe girare in modo irregolare, presentare vibrazioni eccessive o avere un regime di minimo instabile.
• Stallo improvviso del motore: In casi più gravi, un sensore completamente guasto può causare lo spegnimento improvviso del motore durante la marcia o poco dopo l'avviamento.

È cruciale prestare attenzione a questi segnali e intervenire tempestivamente per evitare danni maggiori al motore e ripristinare le prestazioni ottimali del veicolo.

Possibili Cause di Guasto del Sensore Albero a Camme

Come per ogni altro sensore dell’auto, è difficile determinare con esattezza quali possano essere state le cause di un guasto del sensore albero a camme. Tuttavia, alcune delle ragioni più comuni includono:

• Difettosità del componente: Sebbene i sensori siano progettati per durare a lungo, un difetto di fabbricazione o un'usura precoce possono portare a un guasto.
• Rottura della ruota del trasduttore: La corona dentata, che interagisce con il sensore per generare il segnale, può subire danni meccanici, impedendo al sensore di rilevare correttamente la posizione.
• Cortocircuito interno: Un cortocircuito all'interno del sensore stesso può renderlo inoperativo.
• Interruzione del collegamento con la centralina: Un cablaggio danneggiato, connettori ossidati o lenti, o un'interruzione nei fili che collegano il sensore alla centralina rendono ovviamente inoperativo il sensore albero a camme.
• Danni da calore o vibrazioni: Le condizioni estreme all'interno del vano motore, come temperature elevate e vibrazioni costanti, possono nel tempo degradare i materiali del sensore e dei cavi.
• Infiltrazioni di umidità o contaminanti: L'acqua, l'olio o altri fluidi possono infiltrarsi nel sensore o nei connettori, causando corrosione o cortocircuiti.

Diagnosi e Verifica del Sensore Albero a Camme

Nel caso in cui il tester di diagnosi rilevi un problema al sensore o sia presente un avviso nella memoria dei guasti, è possibile eseguire alcuni controlli per confermare il malfunzionamento.

Controllo del Cablaggio e dell'Alimentazione

Per prima cosa, è possibile controllare il cavo che collega il sensore con la centralina attraverso un ohmetro. Per far questo, occorre estrarre il connettore dal sensore e dalla centralina, controllando la continuità dei cavi. Questa verifica permette di identificare eventuali interruzioni nel cablaggio. Può essere anche opportuno verificare se vi sia stato un cortocircuito dei cavi di collegamento, ad esempio mettendo in contatto i fili con la massa del veicolo.

Importante anche controllare la tensione di alimentazione della centralina del sensore. Per far questo, bisogna scollegare il connettore della centralina e inserire l’accensione. Utilizzando un multimetro, si dovrebbe misurare la tensione tra il pin di alimentazione del sensore e la massa. I valori tipici di alimentazione sono 5V o 12V, a seconda del modello specifico del veicolo e del sensore.

Controllo del Sensore Albero Motore (Albero a Gomiti)

Poiché il sensore albero a camme lavora in stretta collaborazione con il sensore albero motore, è opportuno controllare anche quest'ultimo se si sospetta un problema di fasatura. Per controllare un sensore albero motore, è opportuno conoscere esattamente il modello del sensore, verificando se è di tipo induttivo o Hall (le due tipologie non sempre sono distinguibili a prima vista). È possibile consultare le specifiche del costruttore o le informazioni del corrispondente sensore di ricambio.

Va ricordato che il controllo di un sensore di tipo Hall non va eseguito con un ohmetro, perché la tensione utilizzata dallo strumento per il controllo della resistenza potrebbe danneggiare un sensore Hall. Se il sensore è di tipo induttivo - generalmente dotato di un connettore a 2 poli - è invece possibile misurare la resistenza e individuare un eventuale cortocircuito. Con un valore tra 200 e 1.000 Ohm (valore nominale), il sensore funziona correttamente. Se si utilizza un oscilloscopio, la misurazione - se il sensore funziona correttamente - mostra un segnale sinusoidale di intensità sufficiente, la cui frequenza varia con la velocità di rotazione dell'albero motore.

Utilizzo dell'Oscilloscopio

Per una diagnosi più approfondita e precisa, l'utilizzo di un oscilloscopio è lo strumento ideale. Questo permette di visualizzare il segnale generato dal sensore in tempo reale. Un segnale pulito e regolare, con ampiezza e frequenza adeguate, indica un sensore funzionante. Al contrario, un segnale assente, irregolare, con interferenze o con un'ampiezza insufficiente, può confermare il guasto. L'oscilloscopio consente anche di confrontare i segnali del sensore albero a camme e del sensore albero motore per verificare la loro corretta sincronizzazione.

La Sostituzione del Sensore Albero a Camme

La sostituzione del sensore posizione albero motore (nel contesto di una Volkswagen Polo con motore BNZ da 1422cc e 59KW immatricolata nel 2005, alimentazione a gasolio) è un intervento che richiede precisione e attenzione. Sebbene non sia tra i più complessi, la sua posizione e la necessità di rispettare alcune procedure lo rendono un lavoro da affrontare con cognizione di causa.

Strumenti Necessari

Per la sostituzione, generalmente sono necessari:

• Un set di chiavi a bussola o a forchetta (spesso da 8mm a 10mm per le viti di fissaggio).
• Un cricchetto e, se necessario, una prolunga.
• Un piccolo cacciavite piatto per sganciare i connettori elettrici.
• Un panno pulito.
• Il nuovo sensore di ricambio, compatibile con il modello specifico del veicolo.

Procedura Generale di Sostituzione

1. Sicurezza: Prima di iniziare qualsiasi lavoro sul motore, è fondamentale scollegare la batteria dell'auto per evitare cortocircuiti o l'attivazione accidentale di componenti elettrici.

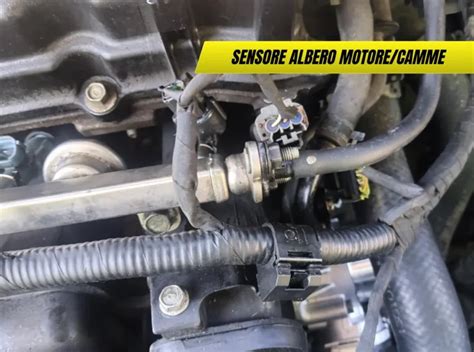

2. Localizzazione del Sensore: La posizione esatta del sensore albero a camme può variare leggermente a seconda del modello di motore e veicolo. Generalmente, si trova vicino alla testata del motore, in corrispondenza di una delle pulegge dell'albero a camme o sul lato anteriore/superiore del motore, dove l'albero a camme stesso è visibile. È spesso fissato con una o due piccole viti.
3. Accesso: Potrebbe essere necessario rimuovere alcuni componenti adiacenti, come coperchi motore in plastica, tubi dell'aria o staffe, per avere un accesso agevole al sensore.
4. Scollegamento del Connettore Elettrico: Una volta individuato il sensore, si deve scollegare con cautela il connettore elettrico. Spesso è presente una clip di sicurezza che deve essere premuta o sollevata prima di poter tirare via il connettore. È importante fare attenzione a non danneggiare i fili o il connettore stesso.
5. Rimozione del Vecchio Sensore: Utilizzando la chiave appropriata, svitare le viti che fissano il sensore al blocco motore. Una volta allentate le viti, estrarre delicatamente il sensore dal suo alloggiamento. A volte, potrebbe essere leggermente bloccato a causa di depositi o di un O-ring.
6. Pulizia dell'Alloggiamento: Prima di installare il nuovo sensore, è consigliabile pulire l'area dell'alloggiamento da eventuali residui di olio, sporco o vecchie guarnizioni. Questo assicura una corretta installazione e tenuta del nuovo sensore.
7. Installazione del Nuovo Sensore: Inserire delicatamente il nuovo sensore nel suo alloggiamento. Assicurarsi che sia orientato correttamente e che l'O-ring (se presente) sia ben posizionato per garantire una tenuta stagna. Avvitare le viti di fissaggio, serrandole con la coppia raccomandata dal costruttore (solitamente non molto elevata per evitare di danneggiare il sensore o il blocco motore).
8. Riconnessione del Connettore Elettrico: Ricollegare saldamente il connettore elettrico al nuovo sensore, assicurandosi che la clip di sicurezza sia innestata correttamente.
9. Rimontaggio dei Componenti: Rimontare tutti i componenti eventualmente rimossi per accedere al sensore (coperchi, tubi, ecc.).
10. Ricollegamento della Batteria: Ricollegare la batteria del veicolo.
11. Test del Funzionamento: Avviare il motore e verificare il corretto funzionamento. L'accensione della spia motore dovrebbe spegnersi. Potrebbe essere necessario cancellare i codici di errore memorizzati nella centralina utilizzando un tester di diagnosi.

È sempre consigliabile consultare il manuale di officina specifico per il modello di veicolo per ottenere istruzioni dettagliate sulla posizione esatta e sulla procedura di sostituzione, in quanto potrebbero esserci delle specificità. Se non si ha familiarità con questo tipo di intervento, è opportuno rivolgersi a un meccanico qualificato per evitare di causare ulteriori danni.
