Immaginate un vigile copilota, costantemente al vostro fianco, pronto a intervenire e proteggere in un attimo. Questa è la potenza dei sistemi avanzati di assistenza alla guida (ADAS)! Dalla sua nascita negli anni 2000 come caratteristica di lusso al suo status oggi come standard in crescita in tutti i livelli di veicoli, la tecnologia ADAS ha dimostrato che la sicurezza di prim’ordine è essenziale, non solo un’opzione premium. Questo articolo ti porterà attraverso il mondo degli ADAS, dalla sua descrizione completa al processo vitale di calibrazione che mantiene questi sistemi efficaci e affidabili, con un focus tecnico sui componenti chiave come il sensore di imbardata.
L'Ecosistema ADAS: Architettura e Funzionalità
I sistemi avanzati di assistenza alla guida (ADAS) rappresentano un significativo balzo in avanti nella tecnologia automobilistica, con l’obiettivo di migliorare la sicurezza stradale e la comodità di guida. ADAS funziona attraverso una sofisticata rete di sensori, telecamere e algoritmi per monitorare l’ambiente circostante il veicolo, rilevare potenziali pericoli e, in alcuni casi, intervenire per evitare incidenti. Innanzitutto, l’ADAS riduce in modo significativo la probabilità di errore umano, che è una delle principali cause di incidenti stradali. Avvisando i conducenti dei potenziali rischi e persino prendendo il controllo del veicolo in situazioni critiche, ADAS migliora drasticamente la sicurezza generale del veicolo.
La Precisione come Pilastro: La Calibrazione ADAS
La calibrazione ADAS è il processo guidato dalla precisione essenziale per mantenere la funzionalità e la precisione di un sistema avanzato di assistenza alla guida. Quando un veicolo subisce riparazioni, soprattutto dopo un incidente in cui vengono sostituite parti critiche come parabrezza o paraurti, un sensore ADAS può essere messo fuori allineamento. La calibrazione garantisce che i componenti ADAS siano installati secondo le specifiche di fabbrica, assicurandosi che possano continuare a fornire dati affidabili per i sistemi di sicurezza del veicolo.
Standard OEM e Metodologie di Taratura
La calibrazione ADAS deve aderire a rigorosi standard OEM. Questi standard assicurano che ogni sensore sia posizionato e calibrato per fornire letture accurate, il che è fondamentale per il corretto funzionamento delle caratteristiche di sicurezza.
- Calibrazione statica: Condotta in ambiente controllato, la taratura statica prevede l’allestimento del veicolo in uno spazio appositamente attrezzato. Il processo richiede un pavimento livellato, condizioni di illuminazione specifiche e l’assenza di superfici riflettenti per evitare confusione del sensore. Gli obiettivi di calibrazione vengono utilizzati per allineare i sensori con precisione.
- Calibrazione dinamica: Questo tipo prevede la calibrazione dei sensori durante la guida del veicolo in condizioni specifiche. Garantisce che l’ADAS possa interpretare accuratamente i dati del mondo reale. Il processo di taratura dinamica dell’ADAS potrebbe necessitare di una chiara segnaletica stradale, di determinate velocità e, talvolta, della presenza di altri veicoli per calibrare efficacemente il sistema.
IT | Bosch DAS3000 Facelift: Dispositivo universale di calibrazione e regolazione per i sistemi ADAS

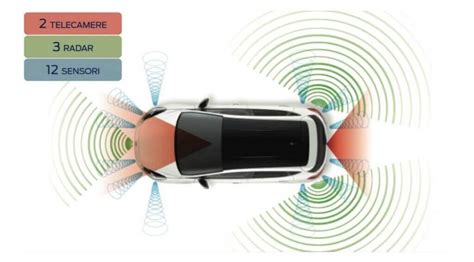

Architettura Sensoriale dell'ADAS
ADAS si basa su una rete di sensori per fornire dati critici per migliorare la sicurezza del veicolo e il comfort di guida. Questi sensori variano in funzione e posizionamento, ognuno dei quali svolge un ruolo unico nell’ecosistema ADAS:
- Sensori di angolo di sterzo: Rilevano l’orientamento del volante, influenzando le funzionalità ADAS come i fari adattivi e il rilevamento dell’angolo cieco.
- Sensori della fotocamera frontale: Tipicamente montate vicino al parabrezza, sono vitali per funzioni come la frenata automatica di emergenza e l’avviso di deviazione dalla corsia.
- Sensori radar anteriori: Situati nella parte anteriore del veicolo, questi sensori sono fondamentali per il cruise control adattivo e i sistemi di allarme collisione in avanti.
- Sensori Lidar: Forniscono rappresentazioni 3D dell’ambiente circostante il veicolo, fondamentali per rilevare gli oggetti e le loro distanze.
- Sensori di velocità della ruota: Parte del sistema ABS, monitorano la velocità di ogni ruota per supportare le decisioni della centralina.
- Sensori di tasso di imbardata: Questi sensori misurano la rotazione di un veicolo intorno al suo asse verticale, aiutando il controllo della stabilità e le funzioni di curva degli ADAS.
Approfondimento sul Sensore di Imbardata (Yaw Rate Sensor)
Il sensore di imbardata è il cuore pulsante del sistema ESP. Esso misura la velocità angolare del veicolo attorno al suo asse verticale. In sostanza, rileva se l'auto sta iniziando a ruotare su se stessa (sbandata) in modo non conforme all'input impartito dal guidatore tramite il volante.
Analisi Tecnica: L'ESP e la sua Evoluzione
Il controllo elettronico della stabilità (ESP - Electronic Stability Program) rappresenta uno dei progressi tecnologici più significativi nel campo della sicurezza automobilistica. Questo sistema intelligente monitora costantemente il comportamento dell’auto, intervenendo automaticamente quando rileva una perdita di aderenza o una deviazione dalla traiettoria indesiderata. Il concetto è stato sviluppato negli anni '90 da Bosch, in collaborazione con Mercedes-Benz. La prima vettura ad essere equipaggiata con l’ESP di serie fu la Mercedes-Benz Classe S nel 1995.
Il principio alla base del sistema ESP è mantenere il veicolo stabile e nella traiettoria desiderata dal guidatore, anche in condizioni critiche, monitorando costantemente dati su velocità ruote, angolo sterzo e imbardata. L'intervento correttivo avviene frenando selettivamente una o più ruote e, se necessario, riducendo la potenza del motore.
Gestione dei Guasti: Esperienze di Manutenzione e Compatibilità
Esistono situazioni in cui la gestione dei sensori può presentare sfide economiche e tecniche. Un caso emblematico riguarda la compatibilità tra componenti di diversi marchi. È noto che alcuni sensori, pur provenendo da case produttrici diverse (come Mercedes, VW o GM), presentano una forma identica e sono intercambiabili senza problemi, a patto di verificarne il corretto funzionamento elettronico.
Caso di Studio: Sostituzione su Mercedes CLK
Un utente ha riportato la sostituzione di un sensore di imbardata A002 542 95 18 su una Mercedes CLK 208 utilizzando il sensore VW 1J0907657A (tipico di una Golf 4). Dopo aver riscontrato l'accensione della spia ESP a seguito di una brusca frenata, la diagnosi ufficiale suggeriva una spesa proibitiva (circa 1480€ tra pezzo e manodopera).
L'utente ha optato per l'acquisto del sensore VW, notevolmente più reperibile ed economico. Tuttavia, il montaggio non risolve immediatamente la spia luminosa. In molti casi, la procedura di "reset" o taratura può avvenire tramite una procedura di guida che simula la manovra in cui il sistema ha rilevato l'anomalia, permettendo al sensore di auto-calibrarsi in tempo reale senza il ricorso immediato a strumenti diagnostici ufficiali (come Star Diagnosis).
La Disattivazione dell'ESP: Quando e Perché
Nonostante i vantaggi evidenti, esistono situazioni specifiche in cui potrebbe essere necessario disattivare l'ESP o il controllo della trazione (TC). Quando si guida fuoristrada, su terreni irregolari come sabbia, fango o ghiaia, il sistema può interpretare erroneamente la perdita di trazione come una situazione pericolosa e intervenire riducendo la potenza. Disattivare l'ESP può permettere alle ruote di girare liberamente, facilitando il movimento. Allo stesso modo, durante la guida sportiva o in pista, i conducenti esperti possono preferire disattivare l'ESP per avere un controllo totale, evitando che il sistema interferisca con manovre intenzionali come derapate controllate.
La procedura varia a seconda del modello, solitamente tramite un pulsante sul cruscotto contrassegnato con le sigle ESP, ESC o con l'icona di un'auto che derapa. È importante ricordare che il sistema ESP è costituito da due elementi: il controllo della stabilità (assetto verticale) e il controllo della trazione (antislittamento), e che questa pratica di disattivazione è consigliata solo per conducenti esperti in ambienti controllati.
Verso il Futuro della Sicurezza Stradale
Nel vivace settore dei servizi commerciali per l’automotive, disporre delle apparecchiature di taratura ADAS adeguate non è solo un vantaggio, è una necessità. Con l'avvento delle auto a guida autonoma e dei sistemi avanzati di assistenza alla guida, l'ESP continua a evolversi. Nuove funzionalità, come il controllo della stabilità integrato con i sistemi di guida autonoma, rendono l'ESP un elemento chiave per garantire la sicurezza sulle strade. La calibrazione costante e la comprensione tecnica dei sensori, come quello di imbardata, rimangono la base fondamentale su cui si costruisce l'affidabilità di ogni viaggio, garantendo che ogni veicolo sia un esempio di sicurezza e protezione attiva.
