L'Impianto Elettrico dell'Opel Corsa C: Una Guida Dettagliata a Fusibili e Relè

L'Opel Corsa, una piccola automobile tedesca prodotta dalla General Motors a partire dal 1982, è un veicolo ampiamente diffuso, commercializzato anche con i marchi Vauxhall nel Regno Unito e Chevrolet in Sud America e Asia. Questo articolo si concentra in dettaglio sull'impianto elettrico della terza generazione dell'Opel Corsa, nota anche con l'indice C, prodotta tra il 2000 e il 2007. Verranno esplorate le posizioni, le descrizioni e le fotografie delle scatole dei portafusibili e dei relè, fornendo una guida completa per la comprensione e la manutenzione di questi componenti cruciali.

Il Cuore Elettrico: Scatole Fusibili e Relè

L'impianto elettrico di un'automobile è un sistema complesso che distribuisce energia a tutti i componenti elettronici, dai fari ai tergicristalli, dall'autoradio all'airbag. I fusibili e i relè sono elementi fondamentali di questo sistema, progettati per proteggere i circuiti da sovraccarichi e cortocircuiti, garantendo il corretto funzionamento e la sicurezza del veicolo. La corretta identificazione e comprensione di questi componenti è essenziale per la risoluzione dei problemi e la manutenzione.

Nel Vano Motore: I Blocchi Principali

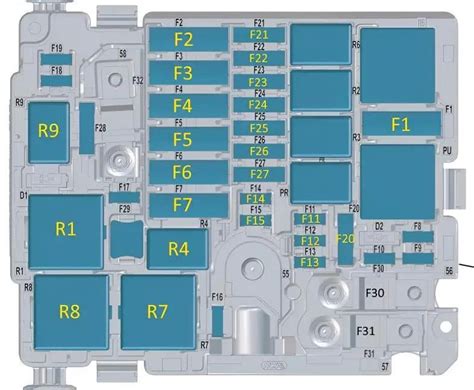

Nel vano motore dell'Opel Corsa C, si trovano i blocchi principali che gestiscono gran parte dell'alimentazione elettrica del veicolo. Questi blocchi sono strategicamente posizionati per essere accessibili per la manutenzione e l'ispezione. Generalmente, la posizione dei blocchi è indicata nella foto fornita, con il blocco fusibili principale identificato dal numero 1 e il blocco relè supplementare dal numero 2.

Scatola Fusibili Principale: Vista Generale e Schema Dettagliato

La scatola fusibili principale è il centro nevralgico della distribuzione dell'energia. Una vista generale di questo blocco permette di identificare la sua posizione e le sue dimensioni. All'interno, uno schema dettagliato elenca ogni fusibile, la sua funzione e l'amperaggio corrispondente.

Ecco una tabella che descrive in dettaglio lo schema dei fusibili:

Tra i fusibili più comunemente soggetti a problemi, o semplicemente più utilizzati, spicca il fusibile dell'accendisigari. Nell'Opel Corsa C, questo fusibile è identificato al numero 26 e può avere un amperaggio di 20A o 25A, a seconda della configurazione.

I Relè nel Blocco Principale

Accanto ai fusibili, nel blocco principale si trovano anche diversi relè, essenziali per la gestione di circuiti ad alto assorbimento o per funzioni di controllo complesse.

Ecco una descrizione dei relè presenti:

Questi relè sono responsabili di attivare e disattivare circuiti specifici in base ai segnali ricevuti dall'unità di controllo del motore o da altri interruttori. Ad esempio, i relè della ventola di raffreddamento si attivano quando la temperatura del motore supera una certa soglia, mentre il relè della pompa benzina si attiva all'avvio del motore per fornire carburante.

Scatola Relè Supplementare: Funzioni Specifiche

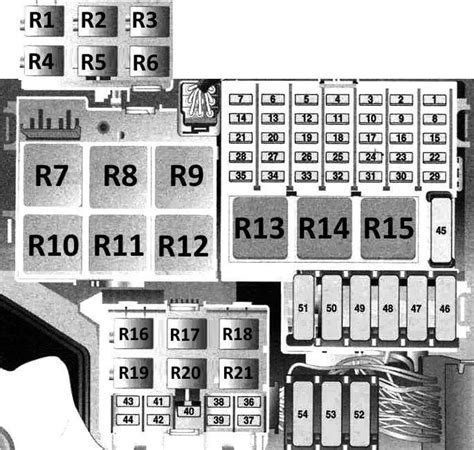

La scatola relè supplementare, identificata dal numero 2 all'inizio della foto del vano motore, contiene relè che gestiscono funzioni specifiche, spesso legate al comfort e alla sicurezza del veicolo.

Ecco una mappa dettagliata dei relè presenti in questo blocco:

Questa scatola include relè per la chiusura centralizzata, un sistema cruciale per la sicurezza del veicolo, che controlla il blocco e lo sblocco delle portiere. Altri relè qui presenti gestiscono il sistema lavavetri, che include la pompa lavavetri posteriore e il relè per il motore dei tergicristalli, responsabile delle diverse velocità e della funzione intermittente. Non manca il clacson, un dispositivo di segnalazione acustica di vitale importanza.

È interessante notare come l'accendisigari (35) sia presente anche in questo blocco, evidenziando la sua importanza come punto di alimentazione ausiliaria nell'abitacolo. La presenza di relè specifici per i motori (come Z10XEP Motronic 761, Z14XE Multec S F e Z18XE Simtec 71) suggerisce una gestione differenziata dell'impianto in base alla motorizzazione del veicolo.

Inoltre, si trovano relè relativi a sistemi di sicurezza avanzati, come il sistema antibloccaggio ruote (ABS), che previene il bloccaggio delle ruote durante la frenata, e il dispositivo di allarme antifurto, che protegge il veicolo da tentativi di furto. Anche il sistema airbag MRS (Mobile Restraint System) per il volante, sia a sinistra che a destra, ha qui i suoi componenti, sottolineando l'importanza di questi dispositivi per la sicurezza passiva.

Infine, sono presenti relè per il climatizzatore, essenziale per il comfort termico all'interno dell'abitacolo, e per le scatole del cambio, sia automatico che semiautomatico Easytronic, che gestiscono le complesse operazioni di trasmissione. La presenza di un relè per il dispositivo di traino indica la capacità del veicolo di essere equipaggiato per il traino di rimorchi, evidenziando la versatilità dell'Opel Corsa C.

Manutenzione e Sostituzione di Fusibili e Relè

La manutenzione dell'impianto elettrico è fondamentale per la durata e l'affidabilità dell'Opel Corsa C. In caso di malfunzionamento di un componente elettrico, la prima cosa da controllare sono i fusibili corrispondenti. Un fusibile bruciato è spesso la causa di un guasto. Per sostituire un fusibile, è importante utilizzare un fusibile con lo stesso amperaggio di quello originale, per evitare danni al circuito. L'utilizzo di un fusibile con amperaggio superiore può portare a sovraccarichi e potenziali incendi, mentre un fusibile con amperaggio inferiore potrebbe bruciarsi troppo facilmente.

La sostituzione dei relè è meno frequente rispetto a quella dei fusibili, ma può essere necessaria in caso di malfunzionamenti specifici, come un clacson che non funziona o un tergicristallo che non si muove. Per la sostituzione di un relè, è consigliabile consultare un meccanico qualificato o il manuale d'officina, poiché la loro rimozione e installazione potrebbero richiedere conoscenze specifiche.

Per quanto riguarda i fusibili nell'abitacolo, nell'Opel Corsa C di terza generazione, la scatola fusibili interna si trova solitamente dietro un pannello sul lato del passeggero o sotto il cruscotto. È importante consultare il manuale del proprietario per individuare la posizione esatta e lo schema specifico dei fusibili interni, poiché potrebbero esserci leggere variazioni tra le diverse configurazioni del veicolo. Questa scatola gestisce spesso circuiti come l'illuminazione dell'abitacolo, l'impianto audio, la radio, i finestrini elettrici e altri accessori interni, inclusi i sistemi di ricarica USB e le prese di corrente ausiliarie aggiuntive che possono essere state installate in aftermarket.

La diagnosi di un problema elettrico può essere complessa, ma la comprensione dello schema dei fusibili e dei relè è un ottimo punto di partenza. In molti casi, un semplice test di continuità con un multimetro può aiutare a identificare un fusibile bruciato. Tuttavia, per problemi più complessi, come quelli relativi alle unità di controllo del motore o ai sistemi di sicurezza, è sempre consigliabile rivolgersi a un professionista.

Considerazioni Aggiuntive e Consigli Pratici

Durante la produzione dell'Opel Corsa C, tra il 2000 e il 2007, sono state introdotte diverse varianti e aggiornamenti. È possibile che ci siano leggere differenze negli schemi elettrici tra i modelli degli anni iniziali e quelli più recenti della produzione. Per questo motivo, è sempre consigliabile fare riferimento al manuale specifico del proprio veicolo. Il manuale del proprietario fornisce informazioni dettagliate e aggiornate sull'esatta configurazione dell'impianto elettrico, compresi eventuali fusibili o relè aggiuntivi che potrebbero non essere elencati in schemi generici.

Inoltre, la temperatura e l'umidità possono influenzare le prestazioni dei componenti elettrici. In ambienti molto freddi o caldi, i fusibili e i relè potrebbero essere soggetti a maggiore stress. Anche l'esposizione all'umidità può causare corrosione dei contatti, portando a malfunzionamenti. È buona norma controllare periodicamente le scatole dei fusibili e dei relè per assicurarsi che siano pulite e prive di ossidazione.

La conoscenza dell'impianto elettrico della propria Opel Corsa C non solo facilita la risoluzione di problemi comuni, ma può anche aiutare a prevenire guasti più gravi, garantendo un funzionamento sicuro e affidabile del veicolo per molti anni.
