Il motore Opel 1.7 CDTI, presente su modelli come Meriva e Astra, è noto per la sua robustezza, ma può presentare problematiche specifiche che, se non affrontate correttamente, possono trasformarsi in un vero e proprio incubo diagnostico. Un sintomo ricorrente e particolarmente frustrante è rappresentato dall'accensione simultanea delle spie di avaria motore (o guasto) ed ESP, accompagnato da difficoltà di avviamento a caldo, un funzionamento irregolare del minimo e, in alcuni casi, lo spegnimento improvviso del veicolo. Questi inconvenienti, spesso innescati da una combinazione di fattori come il sensore di posizione dell'albero motore e il sensore del pedale acceleratore, richiedono un'analisi dettagliata dei meccanismi in gioco e di tutte le possibili cause.
Dalla Teoria alla Pratica: Comprendere gli Acceleratori "Drive-by-Wire"
L'evoluzione tecnologica ha portato all'adozione diffusa dei sistemi di accelerazione "Drive-by-wire", in cui il tradizionale cavo in acciaio che collegava il pedale alla farfalla del motore è stato sostituito da un sistema puramente elettronico. Questo approccio, sebbene offra vantaggi in termini di precisione e possibilità di integrazione con altri sistemi di controllo del veicolo, introduce una complessità diagnostica notevolmente superiore rispetto ai sistemi meccanici.
Nel caso specifico dell'acceleratore elettronico della Opel Astra H, nella versione 1.7 turbo diesel, l'inconveniente si manifesta con problemi legati all'impianto ABS-ESP e al sistema di iniezione della vettura. Il risultato è l'accensione della spia dell'ABS-ESP e il motore che entra in uno stato di "recovery", ovvero una modalità di funzionamento limitato che spesso si traduce in una mancanza di risposta all'acceleratore o, al contrario, in un minimo accelerato e involontariamente alto. Questa condizione è spesso associata a codici di guasto specifici rilevati dalla centralina motore e dall'ABS/ESP.
Il Cuore del Problema: Sensori e Segnali Elettrici
Il pedale acceleratore elettronico è un componente chiave in questo scenario. Al suo interno, un alberino, mosso dal movimento del pedale, aziona due potenziometri: uno principale e uno di sicurezza. Questi potenziometri sono alimentati a 5 V e la loro resistenza varia in funzione dell'angolo di rotazione dell'alberino, che a sua volta corrisponde alla posizione del pedale acceleratore. La variazione di resistenza genera un segnale in tensione che viene inviato alla centralina di gestione motore (ECM).
I segnali emessi dai due potenziometri sono ridondanti, ovvero vengono utilizzati per un controllo incrociato e continuativo della loro plausibilità. Questo meccanismo garantisce la sicurezza di marcia anche in caso di guasto a uno dei due sensori. La prima pista genera tipicamente un segnale in tensione variabile da circa 0,5 V a un massimo di 1,7 V, mentre la seconda può variare da 1 V a un massimo di 3,5 V. È fondamentale che questi segnali non presentino discontinuità, "buchi" o irregolarità marcate, poiché ciò indicherebbe un danneggiamento della pista del potenziometro e porterebbe a un'interpretazione errata dei dati da parte della centralina.
Analisi degli Errori Diagnostici: Un Puzzle di Codici
Quando si verifica un malfunzionamento, la diagnosi elettronica rivela una serie di codici d'errore che, a prima vista, possono sembrare scollegati, ma che in realtà puntano a un'unica origine. Tra i codici più frequentemente riscontrati in queste situazioni troviamo:
- P0500: Sensore velocità veicolo (spesso collegato indirettamente a problemi di lettura dei sensori ruota o ABS).
- C0242: Segnale errato coppia motore (rilevato dall'ABS/ESP, indica un'incoerenza tra quanto richiesto dal conducente e quanto percepito dal sistema).
- C0237: Segnale errato posizione pedale acceleratore (direttamente collegato al sensore dell'acceleratore).

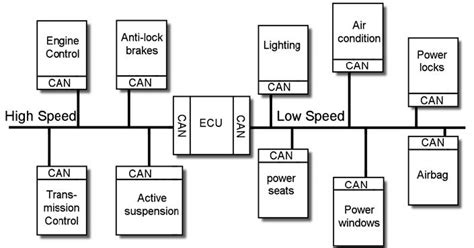

- U2103: Comunicazione assente nodo bus CAN (indica un problema di comunicazione sulla rete CAN del veicolo, che collega le varie centraline).
- U2108: Nessuna comunicazione CAN bus con ABS (specifica un blocco di comunicazione tra la centralina motore e quella dell'ABS/ESP).
- P0380: Circuito delle candelette (anche se sembra scollegato, talvolta problemi elettrici generalizzati possono manifestarsi con codici anomali).
- C0241: Coppia motore richiesta (un altro segnale di incoerenza tra la gestione motore e le richieste del telaio).
- U2142, U2143: Mancanza di comunicazione con sensori di imbardata e angolo sterzata (suggerisce che l'intero sistema ESP/ABS è compromesso da problemi di comunicazione).
- U2107: Nessuna comunicazione CAN bus con BCM (Body Control Module, la centralina della carrozzeria).
- U2105: Nessuna comunicazione CAN bus con ECM (Engine Control Module, la centralina motore).
- U2116: Nessuna comunicazione CAN bus con IPC (Instrument Panel Cluster, il quadro strumenti).
Questi codici, specialmente quelli relativi alla comunicazione CAN bus, suggeriscono che il problema non è isolato a un singolo componente, ma può influenzare l'intera rete elettronica del veicolo.
La Causa Principale: Un Connettore "Sospetto"
Nel caso specifico dell'Opel Astra H 1.7 CDTI, una delle cause più comuni e sottovalutate di questi sintomi è da ricercarsi nella connessione intermedia del cablaggio del pedale acceleratore. Questo connettore si trova comunemente sul montante della portiera sinistra del veicolo. A causa della sua posizione, è esposto a sollecitazioni, vibrazioni e movimenti dovuti all'apertura e chiusura della portiera. Con il tempo, questo può portare a ossidazione, sporcizia sui contatti elettrici, o semplicemente a un allentamento delle spinette.
Tali disturbi elettrici causano un'interpretazione anomala dei segnali inviati dai potenziometri del pedale acceleratore da parte della centralina iniezione. La centralina, per proteggere il motore e il conducente da potenziali pericoli, attiva la modalità di "recovery", escludendo il comando diretto del pedale e portando il motore a un regime minimo più elevato. Poiché il segnale del pedale acceleratore è utilizzato anche dalla logica del sistema ABS-ESP, un difetto in questo punto si manifesta inevitabilmente con l'accensione della relativa spia.
Approfondimenti Tecnici e Possibili Soluzioni
La diagnosi accurata richiede l'ispezione metodica dei componenti coinvolti. È essenziale verificare la presenza dei 5 Volt di alimentazione ai potenziometri, le masse e la continuità dei segnali delle due piste del sensore del pedale acceleratore, risalendo fino alla centralina motore. L'uso di un multimetro e, idealmente, di un oscilloscopio è fondamentale per analizzare la qualità dei segnali in tempo reale.
Se i controlli sul cablaggio e sui potenziometri non rivelano anomalie evidenti, il passo successivo consiste nell'ispezionare e "stringere" con cura tutte le connessioni intermedie presenti sul cablaggio del pedale acceleratore. Le spinette, in particolare quelle posizionate sul montante porta, devono essere ben serrate. Un controllo con uno spillo sottile può confermare che le spinette trattengano correttamente all'inserimento. In alcuni casi, l'applicazione di una fascetta a strappo sulle connessioni può aiutare a mantenerle saldamente unite, prevenendo futuri allentamenti.
Altre Cause da Esplorare: Un Quadro Complesso
Sebbene il connettore del pedale acceleratore sia un colpevole frequente, è importante considerare anche altre potenziali cause che possono originare sintomi simili, soprattutto quando i problemi di minimo irregolare si presentano in modo persistente o in contesti diversi.
Il Sensore di Posizione Albero Motore (CKP)
L'errore sul "sensore di posizione albero motore" (crankshaft position sensor - CKP) è spesso segnalato in diagnosi insieme a quello del pedale acceleratore. Questo sensore è vitale per il corretto funzionamento del motore, poiché fornisce alla centralina i dati sulla rotazione e la posizione dell'albero motore, indispensabili per la sincronizzazione dell'iniezione e dell'accensione. Un segnale impreciso o assente da questo sensore può causare mancamenti, spegnimenti e difficoltà di avviamento, specialmente a caldo.
Il controllo di questo sensore include la verifica della sua integrità fisica, della pulizia della sua sede e del corretto funzionamento della ruota fonica (o anello dentato) montata sull'albero motore, che il sensore legge per determinare la rotazione. È stato riscontrato che la ruota fonica deve essere integra e non presentare danni o deformazioni. L'oscilloscopio è uno strumento prezioso per verificare la forma d'onda del segnale generato dal CKP. Un segnale pulito e continuo è indice di corretto funzionamento.

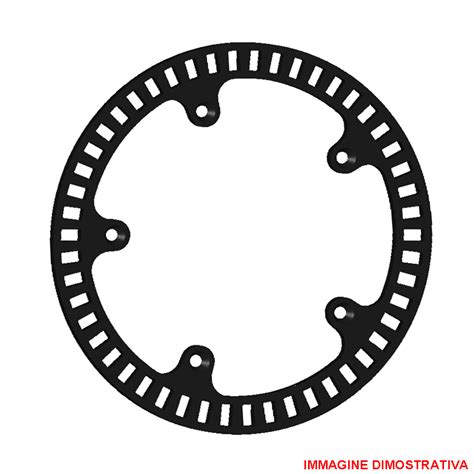

La Ruota Fonica e la Fase Motore
La ruota fonica, montata sull'albero motore, è un componente critico. Deve essere integra e non danneggiata, poiché la sua geometria (spesso un anello con denti interrotti o fori) è fondamentale per il segnale generato dal sensore CKP. In fase di rettifica del motore, è cruciale assicurarsi che questa ruota non venga smontata o danneggiata, o che venga rimontata correttamente.
Anche la fase del motore, ovvero la corretta sincronizzazione tra albero motore e alberi a camme, è di primaria importanza. Un controllo meticoloso della fase, inclusa la verifica della sincronizzazione tra i due alberi a camme (se presenti), è un passaggio obbligato. Un disallineamento, anche minimo, può portare a un funzionamento irregolare, perdita di potenza e accensione della spia motore.
Problemi di Alimentazione e Qualità del Carburante
La qualità del gasolio gioca un ruolo non trascurabile. L'uso di carburante contaminato da acqua o impurità può causare problemi al sistema di alimentazione, inclusi gli iniettori e la pompa del carburante. Un filtro gasolio intasato o contenente acqua può portare a un'erogazione irregolare del carburante, causando minimo instabile e spegnimenti. Alcuni utenti hanno risolto problemi simili sostituendo il filtro gasolio e prestando maggiore attenzione alle pompe di rifornimento utilizzate, preferendo marchi noti per la qualità dei loro prodotti o carburanti specifici come il Blue Diesel o il V-Power.
Inoltre, problemi legati alla pompa del gasolio o al regolatore di pressione del carburante (spesso parte del sistema Common Rail) possono influenzare negativamente la stabilità del minimo. La sostituzione del regolatore del carburante e la taratura degli iniettori sono state soluzioni adottate da alcuni proprietari per risolvere problemi persistenti di minimo irregolare.

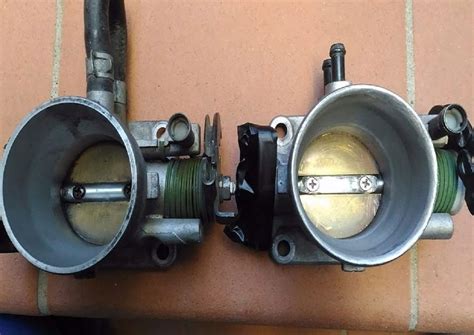

Il Corpo Farfallato e gli Iniettori
La pulizia del corpo farfallato è una procedura di manutenzione comune che può risolvere problemi di minimo instabile, specialmente se la valvola a farfalla è sporca o incrostata, impedendo un controllo preciso del flusso d'aria al minimo. Anche gli iniettori, se sporchi, usurati o malfunzionanti, possono causare una combustione irregolare, portando a un minimo "nervoso" o a mancamenti. Il controllo e, se necessario, la pulizia o la sostituzione degli iniettori sono passaggi diagnostici importanti.
L'Alternatore e il Sistema di Ricarica
Sebbene apparentemente scollegato, un alternatore malfunzionante che non fornisce una tensione stabile può creare fluttuazioni nel sistema elettrico del veicolo. Queste fluttuazioni possono interferire con il funzionamento delle centraline elettroniche e dei sensori, portando a codici di errore anomali e a comportamenti imprevedibili del motore. Pertanto, il controllo del sistema di ricarica, inclusa la tensione erogata dall'alternatore, è un passo diagnostico consigliato.
La Soluzione Definitiva: Un Approccio Sistematico
La risoluzione di problemi complessi come quelli descritti richiede un approccio sistematico e una profonda conoscenza dei sistemi elettronici e meccanici del veicolo. Iniziare con la verifica dei codici di errore tramite uno strumento di diagnosi avanzato è fondamentale. Successivamente, è necessario procedere con controlli mirati sui componenti più sospetti, partendo dal sensore del pedale acceleratore e il suo cablaggio, per poi passare al sensore dell'albero motore, alla ruota fonica, alla fase motore, al sistema di alimentazione e, infine, ai componenti periferici come corpo farfallato e iniettori.
P1120 P1122 RAPPORTO ERRATO PEDALE ACCELERATORE
In alcuni casi, come evidenziato da esperienze sul campo, il problema del minimo irregolare e delle spie accese sul 1.7 CDTI può essere attribuito a comportamenti specifici del motore legati, ad esempio, al filtro antiparticolato (FAP) in determinate condizioni di funzionamento, o a una sensibilità particolare del sistema a carburanti di qualità inferiore. La pazienza, l'attenzione ai dettagli e l'utilizzo di strumenti diagnostici adeguati sono gli alleati più preziosi per superare queste sfide tecniche.
