Sensore Pressione Collettore d'Aspirazione BMW E46: Guida Completa

Il sensore di pressione del collettore d'aspirazione, spesso chiamato sensore MAP (Manifold Absolute Pressure), è un componente cruciale nei motori moderni, inclusi quelli delle BMW E46. Questo sensore monitora la pressione dell'aria all'interno del collettore d'aspirazione, fornendo dati vitali alla centralina elettronica del motore (ECU) per calcolare il carico del motore e regolare di conseguenza l'iniezione di carburante e l'anticipo dell'accensione. Un funzionamento corretto del sensore MAP è fondamentale per garantire prestazioni ottimali, efficienza dei consumi e basse emissioni.

Funzionamento e Importanza del Sensore MAP

Il sensore di pressione del collettore d'aspirazione misura la pressione assoluta all'interno del collettore, che varia in base all'apertura della valvola a farfalla e al regime del motore. Quando il motore è spento o al minimo, la pressione nel collettore è vicina alla pressione atmosferica (o leggermente inferiore). Durante l'accelerazione, la pressione aumenta, mentre in fase di decelerazione o in rilascio, la pressione diminuisce drasticamente, creando un vuoto. Il sensore MAP converte queste variazioni di pressione in un segnale elettrico, tipicamente una tensione variabile, che viene inviato alla ECU.

La ECU utilizza queste informazioni per:

• Determinare la quantità di aria che entra nel motore: Questo è essenziale per calcolare la corretta quantità di carburante da iniettare, mantenendo il rapporto stechiometrico ideale per una combustione efficiente.
• Regolare l'anticipo dell'accensione: Un anticipo corretto previene il battito in testa e ottimizza la potenza erogata.
• Monitorare il carico del motore: Informazioni sul carico del motore sono utilizzate per diverse strategie di gestione, inclusa la gestione del cambio automatico e il controllo della sovralimentazione, se presente.

Un sensore MAP difettoso può portare a una serie di problemi, tra cui prestazioni ridotte, aumento dei consumi di carburante, minimo irregolare, difficoltà all'avvio e l'accensione della spia "check engine".

Problematiche Comuni Relative al Collettore d'Aspirazione e alle Lamelle Swirl

Una delle modifiche più discusse e controverse sui motori BMW, in particolare su alcune versioni diesel come il 3.000, riguarda la rimozione delle lamelle swirl (o farfalle) presenti nel collettore d'aspirazione. Queste lamelle hanno lo scopo di parzializzare l'aria in ingresso ai cilindri a bassi regimi, creando un moto turbolento (swirl) che migliora la miscelazione aria/carburante e ottimizza la combustione, riducendo le emissioni e migliorando la risposta ai bassi giri.

Tuttavia, queste lamelle, specialmente quelle più vecchie, sono note per essere un punto debole. Il meccanismo che le aziona o le lamelle stesse possono deteriorarsi, con il rischio che frammenti di esse (o anche le viti di fissaggio) si stacchino e vengano aspirati nel motore, causando danni catastrofici. Per questo motivo, molti proprietari optano per la loro rimozione preventiva.

Esperienze e Conseguenze della Rimozione delle Lamelle:

Diverse testimonianze indicano che la rimozione delle lamelle può avere effetti contrastanti sul comportamento del veicolo:

• Calo ai bassi regimi: "Sembrerebbe più 'pronta' (…è un parolone) rispetto a prima, però rimangono inesorabili i vuoti ai bassi regimi, ergo è una * sotto coppia, sto pensando seriamente di rimettere le lamelle, prima era 100 e ripeto 100 volte più pronta ai bassi!!!" Questa esperienza suggerisce che, nonostante una possibile percezione di maggiore prontezza in altre fasi, la mancanza delle lamelle possa effettivamente peggiorare la risposta del motore a bassi giri, dove la turbolenza è più critica per l'efficienza.
• Aumento dei consumi in città: "Anche i consumi sono aumentati parecchio ma direi esclusivamente nei percorsi urbani." Questo è coerente con una peggiore combustione a bassi regimi, tipici della guida urbana.
• Miglioramento della percezione ai regimi superiori: "anch'io ho notato una perdita consistente fino all'ingresso in coppia. Direi che è matematico togliendo le lamelle." Questo potrebbe indicare che l'assenza delle lamelle elimina una restrizione, consentendo un flusso d'aria più libero a regimi più elevati, sebbene ciò possa essere a discapito della coppia ai bassi.
• Logica del progetto: "boh, a logica le lamelle parzializzano l'aria in ingresso proprio per non affogare l'alimentazione, della serie…se ce le hanno messe un motivo pur ci sarà." Questa riflessione è importante; i costruttori non introducono componenti complessi senza un motivo specifico legato all'ingegneria del motore e alle normative sulle emissioni.

Guarnizioni delle Lamelle e Manutenzione del Collettore

Le lamelle swirl sono dotate di guarnizioni (spesso di colore giallo, marrone o arancione) che assicurano la tenuta e il corretto funzionamento. L'esistenza di queste guarnizioni di ricambio è una domanda comune tra chi effettua la manutenzione del collettore. In molti casi, quando si rimuovono le lamelle, si installano dei tappi specifici che sigillano i fori, e questi tappi includono nuove guarnizioni. Se si decidesse di ripristinare le lamelle, le guarnizioni sarebbero ovviamente necessarie per il corretto assemblaggio e per evitare perdite d'aria.

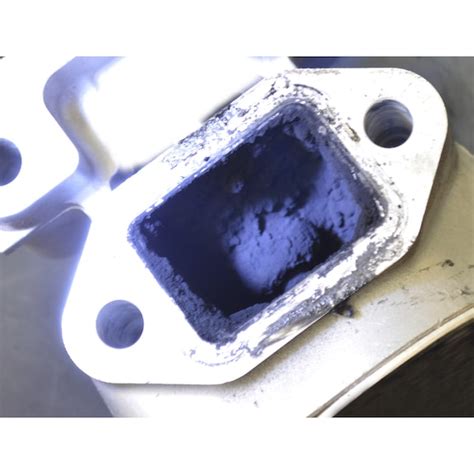

Smontaggio del Collettore:"Sono passati ormai 7 anni da quando ho smontato il collettore… Se cerchi cmq trovi una guida…" Lo smontaggio del collettore d'aspirazione è un'operazione che richiede tempo e una certa manualità. È consigliabile consultare guide specifiche o manuali di officina per la propria versione di BMW E46, poiché la procedura può variare leggermente tra i diversi modelli e motorizzazioni. Durante lo smontaggio, è opportuno prestare attenzione a tutti i tubi, cavi e sensori collegati, per evitare di danneggiarli. È anche un'ottima occasione per pulire il collettore da eventuali accumuli di residui carboniosi, specialmente nei motori diesel dotati di EGR (Exhaust Gas Recirculation), che possono sporcare notevolmente il sistema d'aspirazione.

Altri Problemi Correlati e Diagnosi

Oltre alle problematiche del sensore MAP e delle lamelle, il sistema d'aspirazione e la gestione motore possono presentare altri inconvenienti che si manifestano con sintomi simili.

• Turbina e perdite di potenza: "per il MACK78 se ai montato stesa turbina dal motore che ai rotto senza revisionare la turb. guarda presumo sia una conseguenza comune, anch'io ho notato una perdita consistente fino all'ingresso in coppia." Se la turbina non è revisionata correttamente o se è danneggiata, può causare una perdita di pressione di sovralimentazione, che si traduce in una notevole riduzione delle prestazioni, specialmente prima che la turbina entri "in coppia" (ovvero raggiunga la piena efficienza). Un sensore MAP che legge una pressione inferiore a quella attesa a causa di una turbina difettosa invierà informazioni errate alla ECU, portando a una miscelazione aria/carburante non ottimale.

• Senza batteria e problemi imprevisti: "Ah dimenticavo, per non farmi mancare nulla, mentre ero senza batteria ho abbassato manualmente il portellone portabagagli (la mia ce l'ha ad apertura elettronica/motorizzata) e mi è partita la testa dell'ammortizzatore!" Questo aneddoto, sebbene non direttamente collegato al sensore MAP, evidenzia come interventi o malfunzionamenti su un componente possano innescare problemi in altri sistemi interconnessi, specialmente su veicoli complessi come le BMW che integrano molta elettronica. La diagnosi dei problemi sui veicoli moderni richiede spesso un approccio olistico.

Diagnosi di un Sensore MAP Difettoso

I sintomi di un sensore MAP difettoso possono includere:

• Minimo irregolare o instabile.
• Difficoltà all'avvio del motore.
• Scarsa accelerazione o perdita di potenza.
• Aumento dei consumi di carburante.
• Fumo nero dallo scarico (nei diesel) o odore di carburante incombusto.
• Accensione della spia "check engine" sul cruscotto.

Per diagnosticare un sensore MAP, un meccanico utilizzerà uno scanner diagnostico per leggere i codici di errore (DTC) memorizzati nella ECU. Un test dei valori in tempo reale del sensore MAP può anche rivelare letture errate o incoerenti. È possibile controllare la continuità dei cablaggi e l'alimentazione del sensore con un multimetro. In alcuni casi, il sensore può semplicemente essere sporco e una pulizia accurata può ripristinarne il funzionamento, anche se spesso la sostituzione è la soluzione più affidabile.

Sostituzione del Sensore MAP

La sostituzione del sensore MAP è generalmente un'operazione relativamente semplice. Il sensore è solitamente montato direttamente sul collettore d'aspirazione o su un tubo collegato ad esso. Richiede la rimozione di un connettore elettrico e di una o due viti (o un sistema a clip) che lo fissano. È importante utilizzare un sensore di ricambio compatibile con il proprio modello di BMW E46. Dopo la sostituzione, potrebbe essere necessario cancellare i codici di errore dalla ECU.

In conclusione, il sensore di pressione del collettore d'aspirazione è un componente essenziale per la corretta gestione del motore della BMW E46. Le sue problematiche, così come quelle legate alle lamelle swirl, possono influenzare notevolmente le prestazioni e l'efficienza del veicolo. Una corretta manutenzione e una diagnosi accurata sono fondamentali per garantire il buon funzionamento del motore e prevenire guasti più gravi.
