Nel panorama automobilistico moderno, caratterizzato da una crescente integrazione di elettronica e sistemi avanzati di assistenza alla guida (ADAS), i sensori di coppia e di angolo di sterzata emergono come componenti fondamentali, seppur spesso trascurati dal conducente. Questi dispositivi rappresentano un punto nevralgico di interconnessione tra l'azione umana e la risposta del veicolo, traducendo il movimento del volante in segnali elettrici interpretati dalle centraline elettroniche. Comprendere il funzionamento di questi sensori significa addentrarsi nel cuore dei sistemi di sicurezza attiva e di comfort di guida, essenziali per un'esperienza al volante sempre più sicura e piacevole.
La Trasformazione dello Sterzo: Dal Meccanico all'Elettronico
L'evoluzione dell'automobile, da macchina prevalentemente meccanica a sistema elettronico complesso, ha radicalmente trasformato anche il sistema di sterzo. Nei veicoli tradizionali, il collegamento tra volante e ruote era interamente meccanico, garantendo una risposta diretta ma priva di sfumature elettroniche. Oggi, i sensori di coppia dello sterzo e i sensori di angolo di sterzata forniscono le informazioni cruciali che permettono ai sistemi elettronici di intervenire. Il sensore di coppia misura la forza applicata dal conducente sul volante, mentre il sensore di angolo rileva la posizione angolare e la velocità di rotazione dello sterzo.
Il Sensore di Coppia dello Sterzo: Misurare la Forza del Guidatore
Il sensore di coppia dello sterzo è un componente progettato per misurare la torsione applicata all'albero dello sterzo quando il conducente gira il volante. Questa torsione è direttamente proporzionale alla forza esercitata dal guidatore. Quando il volante viene ruotato, l'albero subisce una leggera torsione elastica. Il sensore rileva questa variazione e la trasforma in un segnale elettrico. Tale segnale viene inviato alla centralina del servosterzo elettrico, che calcola quanta assistenza fornire. Questo processo avviene in modo continuo e praticamente istantaneo, garantendo una sensazione di guida fluida e naturale.
Il Sensore di Angolo di Sterzata: Posizione e Dinamica
Accanto al sensore di coppia, il sensore di angolo di sterzata riveste un'importanza altrettanto cruciale. Questo dispositivo misura l'angolo di rotazione del volante rispetto alla posizione centrale, oltre alla velocità con cui viene ruotato. Il sensore di angolo di sterzata è generalmente montato sulla colonna dello sterzo o integrato nel modulo del volante. Utilizza tecnologie come encoder ottici, sensori Hall o sistemi magnetoresistivi per rilevare con estrema precisione la posizione angolare. Grazie a questo sensore, il veicolo è in grado di confrontare la traiettoria desiderata dal conducente con quella reale, intervenendo in caso di sottosterzo o sovrasterzo.
Dove Si Trova e Come Funziona il Sensore dell'Angolo di Sterzata
Il sensore dell'angolo di sterzata (SAS - Steering Angle Sensor) si trova, nella maggior parte dei casi, dietro al volante, attorno alla colonna dello sterzo. In rarissime eccezioni, alcuni produttori scelgono di posizionarlo presso la scatola del cambio. L'informazione che esso trasmette è fondamentale: rileva ogni minimo movimento del volante e lo trasmette alla centralina elettronica del veicolo (ECU). Questo segnale permette poi alla centralina di comandare il motorino che assiste la sterzata, alleggerendo lo sforzo del conducente e garantendo una maggiore sicurezza alla guida.
Tipologie di Sensori dell'Angolo di Sterzata
Esistono diverse tipologie di sensori dell'angolo di sterzata:

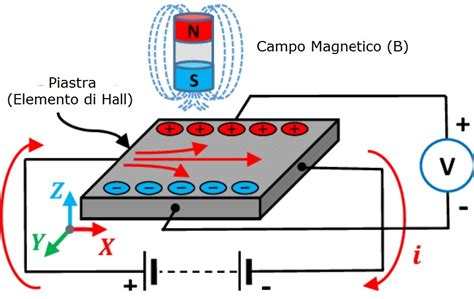

Sensori basati sull'Effetto Hall: Questa è la versione più diffusa. Funzionano senza contatto fisico, eliminando così problemi di usura. Impiegano un anello magnetico a più poli. I sensori a effetto Hall, come i modelli Bosch LWS5 e LWS6, sono in grado di rilevare ogni movimento con una precisione di 1,5 gradi e inviano segnali quadri alla centralina. La fase del segnale di ciascun sensore Hall è diversa, permettendo di determinare immediatamente la direzione di rotazione e di identificare eventuali malfunzionamenti del sensore.
Sensori con Contatti Scorrevole (Analogici): Sono ancora comuni e si basano su due potenziometri, noti anche come partitori di tensione. Questi utilizzano un rivestimento resistivo fisso, spesso in carbonio, attraverso il quale passa una tensione di riferimento (che può essere di 5 o 12 volt). Un contatto scorrevole si muove su questo rivestimento; la sua posizione determina la quantità di tensione trasmessa. Il secondo partitore di tensione non è un elemento di controllo, ma serve a determinare la direzione dello sterzo (sinistra o destra). Posizionando i due partitori in opposizione, la differenza di tensione permette di capire se lo sterzo ruota in senso orario o antiorario. La tensione fornita in posizione neutra (volante e ruote paralleli all'asse del veicolo) può variare, consentendo di verificare il corretto funzionamento del sensore.
Sensori Ottici Digitali: Questi sensori inviano un segnale specifico per l'angolo di sterzata misurato in un dato momento. Mercedes-Benz è stata a lungo un sostenitore di questa tecnologia. Generano segnali quadri sfruttando la luce anziché il magnetismo. Tuttavia, la loro principale criticità risiede nella sensibilità allo sporco: anche una piccola quantità di polvere può bloccare il fascio di luce, disturbando il segnale.
Il Ruolo del Sensore nell'Elettronica del Veicolo
Il sensore dell'angolo di sterzata non è utilizzato esclusivamente per il funzionamento dell'ESP (Electronic Stability Program), ma trova applicazione anche nella regolazione del servosterzo elettrico.
Servosterzo Elettrico (EPS)
Un motore elettrico assiste il movimento dello sterzo non appena viene rilevata una variazione nell'angolo di sterzata. Questo rende superfluo il servosterzo idraulico tradizionale, offrendo vantaggi in termini di spazio, peso e possibilità di regolazione. Il sistema permette di scegliere tra una guida più rilassata o una più sportiva. È particolarmente utile nelle manovre di parcheggio, come nel caso del pulsante "City" delle Fiat, che facilita notevolmente queste operazioni.
Come funziona lo sterzo? (AUTO 3° PARTE) Sterzo e Servosterzo - Effetto Ackermann - Fisica ruota
Sistemi di Controllo Stabilità (ESP) e Assistenza alla Guida (ADAS)
Oltre all'angolo di sterzata, l'ECU dell'ESP necessita di valori precisi che indichino i movimenti effettuati dal veicolo. A questo scopo intervengono i sensori di accelerazione (laterale e d'imbardata), spesso integrati in un'unica unità da produttori come Continental e Bosch.
Il sensore ESP utilizza un'alimentazione (12 V), una massa e un segnale "bit" (segnale quadro, 0-6,8 V). Questo "bit" viene inviato congiuntamente al segnale in uscita del sensore dell'angolo di imbardata. Il sensore dell'angolo di imbardata si avvale di una tensione di riferimento (2,5 V) che viene influenzata positivamente o negativamente dall'angolo di imbardata stesso. Il segnale in uscita varia da 0,7 a 4,3 V.
È importante notare che il sensore di accelerazione laterale non utilizza tensione di riferimento né bit di controllo; il suo segnale in uscita è lineare e varia da 0,5 a 4,5 V.
L'evoluzione tecnologica sta portando verso la progressiva sostituzione dei segnali analogici con messaggi CAN (Controller Area Network) nelle centraline ESP. Una rete centralizzata offre numerosi vantaggi in termini di comunicazione e integrazione dei dati tra i vari componenti del veicolo.
Tecnologie Avanzate e Nuove Generazioni di Sensori
La tecnologia dei sensori è in continua evoluzione. Confrontando sistemi come Bosch 5.7 ESP e Bosch 8.0 ESP, si notano differenze significative. Nei sistemi più recenti, una massa in sospensione viene posizionata al centro di un materiale piezoelettrico. Quando il veicolo accelera o curva, la massa si sposta, generando una tensione nel materiale piezoelettrico che viene poi trasformata in segnale elettrico.
La nuova generazione di sensori dell'angolo di imbardata è denominata iMEMS (integrated Micro Electro-Mechanical System). Questa tecnologia ha permesso di ridurre drasticamente le dimensioni del sensore, rendendone possibile l'integrazione diretta nell'ECU.
Sensori Multipli nei Sistemi di Sterzo Attivo
Veicoli dotati di sistemi di sterzo attivo (Active Steering), come alcuni modelli BMW e Mercedes-Benz, possono montare due sensori ESP: un sensore primario (solitamente sotto il sedile del conducente) e un sensore secondario (sotto il sedile del passeggero). Sebbene simili, questi sensori non sono intercambiabili a causa di differenze nella resistenza terminale e nell'utilizzo di un ID CAN diverso. I valori del sensore secondario sono utilizzati unicamente come mezzo di controllo per quelli del sensore principale; una differenza tra i due segnali indica un guasto. Entrambi i sensori sono passivi e inviano segnali solo quando richiesti dall'ECU.
Connessioni Elettriche: Affidabilità e Integrità del Segnale
Le modalità di connessione elettrica dei sensori di coppia e di angolo di sterzata sono cruciali per garantire un segnale affidabile, continuo e immune da interferenze, considerando le vibrazioni, le rotazioni e le variazioni termiche a cui lo sterzo è sottoposto.
Connessione con Fili e Presa Cablata: Questa è la soluzione più tradizionale. Il sensore è collegato al cablaggio del veicolo tramite un connettore dedicato, spesso dotato di sistemi di bloccaggio meccanico per prevenire disconnessioni accidentali. I segnali viaggiano attraverso fili schermati per ridurre il rumore elettrico. Questa configurazione è ideale per sistemi che richiedono modularità e facilità di manutenzione.
Connessione con Linguetta Flat da Saldare: Questa tecnologia, che utilizza flat cable o circuiti flessibili, consente una notevole riduzione degli ingombri e del peso. Il sensore è collegato direttamente alla scheda elettronica o al modulo di controllo mediante una linguetta piatta, saldata o inserita in un connettore a pressione. Richiede processi produttivi più accurati e controlli rigorosi per garantire la qualità del segnale.
La scelta tra le due tipologie dipende dal sensore specifico, dall'architettura elettronica del veicolo e dagli obiettivi di progettazione.
Calibrazione: Essenziale per il Corretto Funzionamento

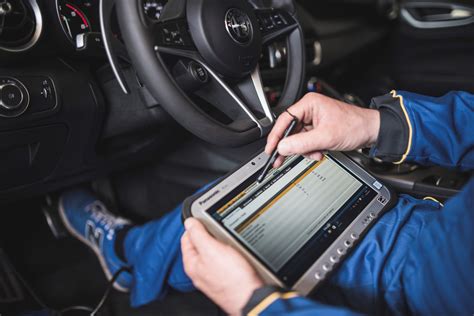

La calibrazione di un sensore dell'angolo di sterzata non è un'operazione complessa, soprattutto se si dispone di un buon strumento di diagnosi. In molti casi, basta sterzare il volante completamente a sinistra e poi completamente a destra per tarare il sensore. Esistono anche sensori autocalibranti, che richiedono semplicemente l'attivazione del quadro e la sterzata completa in entrambe le direzioni.
Il sistema ESP può spesso determinare se sia necessaria una calibrazione confrontando i valori del sensore dell'angolo di sterzata con quelli dei sensori di accelerazione.
Perché la Calibrazione è Fondamentale
Con la diffusione dei sistemi ESC, l'intervento di ripristino del SAS è diventato di routine per gli autoriparatori, anche in assenza di un guasto evidente. Una calibrazione errata o mancante può portare all'accensione della spia ESC e alla disabilitazione del sistema. Nei veicoli dotati di ADAS, la ricalibrazione è spesso richiesta anche dopo interventi su sistemi come il mantenimento di corsia, la frenata automatica d'emergenza o il cruise control adattivo, poiché il sensore dell'angolo di sterzo interagisce con tutti gli altri sensori ADAS.
Le procedure di calibrazione possono variare:
- Auto-calibrazione: Alcuni veicoli recenti si auto-calibrano ruotando lo sterzo da un estremo all'altro e poi spegnendo e riaccendendo il quadro.
- Guida di Ripristino: Veicoli con sensori di velocità delle ruote avanzati possono ripristinare automaticamente il sensore dell'angolo di sterzo durante la successiva guida in linea retta per un periodo prestabilito.
- Strumento di Scansione Diagnostica: Su molti veicoli, è necessario uno strumento diagnostico per eseguire il reset o la ricalibrazione. La maggior parte dei produttori consiglia di eseguire la calibrazione del SAS con il veicolo a terra, non su un sollevatore.
Sintomi di un Sensore Difettoso e Diagnosi
Come tutti i componenti elettronici, anche i sensori di coppia e di angolo di sterzata possono guastarsi o presentare malfunzionamenti. La diagnosi di questi sensori avviene tramite strumenti diagnostici che leggono i codici di errore memorizzati nelle centraline.
Sintomi comuni di un sensore angolo di sterzata difettoso includono:
- Accensione della spia di avvertimento: Sul cruscotto si accende una spia relativa al sistema di stabilità, indicando che il sistema è stato disabilitato e richiede manutenzione.
- Corsa irregolare dello sterzo: Se il SAS è difettoso o disallineato, può inviare informazioni imprecise alla centralina. Questo può causare problemi nel mantenere la traiettoria giusta o nel tenere correttamente le curve. Lo sterzo potrebbe apparire "allentato" con un certo "gioco".
- Intervento errato dei sistemi di sicurezza: L'ESP o altri sistemi ADAS potrebbero intervenire in modo inappropriato o non intervenire affatto.
Se si riscontrano questi sintomi, è opportuno effettuare una verifica approfondita con uno strumento di diagnosi per individuare il problema. La sostituzione del sensore, se difettoso, è spesso la soluzione più efficace per ripristinare il corretto funzionamento del servosterzo e dei sistemi di sicurezza.
Evoluzione Futura: Verso la Guida Autonoma
L'evoluzione dei sensori di sterzo è strettamente legata allo sviluppo della guida autonoma e dei sistemi steer-by-wire. In questi scenari, il collegamento meccanico tradizionale tra volante e ruote potrebbe essere eliminato, affidando completamente il controllo dello sterzo a sistemi elettronici. I sensori del futuro saranno quindi sempre più precisi, compatti e integrati, capaci di fornire dati in tempo reale con un livello di sicurezza elevatissimo.
Specifiche Tecniche e Ricambi: Il Caso Fiat Punto
Per quanto riguarda i ricambi, è importante notare la disponibilità di sensori specifici per determinati modelli. Ad esempio, per la Fiat Punto (modelli 188 dal 1999 al 2010), sono disponibili sensori di coppia con diverse colorazioni di guaina (grigia, verde, blu, gialla/bianca, arancione/viola) e una variante con guaina gialla e spina nera.
Un esempio concreto è il "Sensore di Coppia Angolo Sterzo Fiat Punto 188", che trasforma i movimenti angolari del volante in segnali digitali inviati alla centralina del servosterzo elettrico. Se questo sensore è difettoso, la centralina potrebbe non ricevere correttamente i segnali, causando problemi al servosterzo, come difficoltà di manovra in una direzione. Questo problema si manifesta inizialmente in modo intermittente, ma peggiora col tempo. La sostituzione del sensore di coppia è spesso la soluzione efficace per ripristinare il corretto funzionamento del servosterzo.
È fondamentale che la sostituzione e la successiva calibrazione vengano effettuate da personale qualificato (meccanici o elettrauti) utilizzando uno strumento diagnostico dedicato. L'autoapprendimento, l'azzeramento e l'allineamento sono operazioni cruciali per assicurare che il servosterzo funzioni correttamente.
Un aspetto critico da sottolineare è la pericolosità di un errato montaggio o calibrazione. Il motorino del servosterzo è in grado di sterzare completamente le ruote in meno di due secondi. Un segnale alterato del sensore di coppia, ad esempio per errato montaggio, può indurre la centralina a far sterzare completamente le ruote, con conseguente perdita di controllo del veicolo. Pertanto, durante il rimontaggio, è essenziale segnare e rispettare le posizioni angolari precise del volante e della colonna dello sterzo, per evitare che il volante rimanga storto o che il sistema intervenga in modo imprevisto.
