L’Airbag è probabilmente il più diffuso sistema di sicurezza passivo, un presidio fondamentale nella protezione degli occupanti di un veicolo. La sua presenza oggi è quasi totalitaria sulla quasi totalità delle vetture circolanti, rappresentando un baluardo tecnologico contro le conseguenze degli impatti stradali. Il sistema airbag auto è fondamentalmente costituito da uno o più cuscini che, in caso di urto, si gonfiano automaticamente frapponendosi tra i passeggeri e le strutture del veicolo, assorbendo parte dell'energia cinetica e riducendo drasticamente il rischio di lesioni gravi o fatali.
I primi test concreti per dotare le auto di airbag risalgono alla fine degli anni sessanta, quando negli USA furono avviate le prime sperimentazioni in materia di sicurezza automobilistica. La prima casa automobilistica ad averli installati su una vettura di serie è stata Mercedes-Benz, nell’ormai lontano 1987, segnando un punto di svolta nell'ingegneria della sicurezza veicolare. L’efficacia di tale dispositivo, grazie al quale sono state salvate innumerevoli vite e ridotte significativamente le conseguenze di incidenti, ha fatto sì che oggi tutte le auto di nuova immatricolazione siano dotate di almeno l’airbag lato guida. Ormai, lo standard prevede quasi sempre i due airbag anteriori, ma l'evoluzione tecnologica ha portato all'integrazione di numerosi altri moduli airbag in diverse posizioni dell'abitacolo. L’airbag è obbligatorio dal 2002, in base alle normative europee, in tutte le auto di nuova immatricolazione, almeno per quanto riguarda il lato guida.
Nel corso degli anni, per garantire l’incolumità di tutti gli occupanti del veicolo, sono stati introdotti nell’abitacolo molteplici moduli Airbag, con funzionamento analogo a quelli anteriori ma dimensioni e forme diverse, ottimizzate per le specifiche aree di protezione. L’airbag frontale lato guidatore è posizionato sotto nell’apposito alloggiamento sotto il volante, pronto a dispiegarsi in caso di impatto frontale. L’airbag lato passeggero è invece posizionato nella plancia, sotto una copertura appositamente sagomata e incisa, in modo da consentire al cuscino di fuoriuscire con facilità nel momento in cui si gonfia. In alcuni modelli, la plancia potrebbe non presentare uno sportello airbag visibile, e in tal caso la sostituzione dell’airbag rende necessario il distacco o la sostituzione dell’intero cruscotto. L’uscita dell’airbag passeggero può infatti rompere e danneggiare la plastica del cruscotto, che deve essere pertanto sostituito per ripristinare l'integrità estetica e funzionale.
Airbag Laterali e Integrati nei Sedili
Oltre ai sistemi frontali, i sistemi di sicurezza passiva si sono evoluti per coprire una gamma più ampia di scenari di rischio. Gli airbag laterali sono un esempio di questa evoluzione; sono alloggiati sotto il rivestimento del fianco esterno dello schienale dei sedili e hanno la funzione primaria di proteggere il torace e la regione addominale degli occupanti dagli impatti laterali, una delle tipologie di collisione più pericolose per la vita. Questi moduli mirano a impedire che il busto venga proiettato violentemente contro le strutture interne del veicolo o proiettato verso l'esterno in caso di ribaltamento.

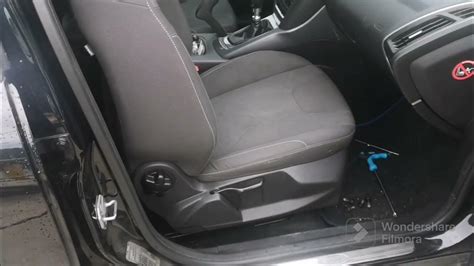

Un'ulteriore e più sofisticata integrazione si trova negli airbag alloggiati direttamente all'interno dei sedili. In alcuni modelli, in particolare quelli più recenti o con specifici pacchetti di sicurezza, i sedili anteriori hanno l’armatura metallica rigorosamente collegata a massa per motivi di sicurezza elettrica ed evitare interferenze con i sistemi elettronici. Alcuni modelli sono equipaggiati anche con appositi airbag integrati all’interno della seduta o dello schienale del sedile. Questi airbag interni hanno una funzione specifica: in caso di urti frontali particolarmente violenti, evitano che il corpo del passeggero possa scivolare pericolosamente sotto le cinture di sicurezza, un fenomeno noto come "submarining". Questo tipo di airbag agisce come un ulteriore punto di contenimento, mantenendo il corpo nella posizione più sicura possibile rispetto al sistema di ritenuta principale.
Il Funzionamento Tecnico dell'Airbag

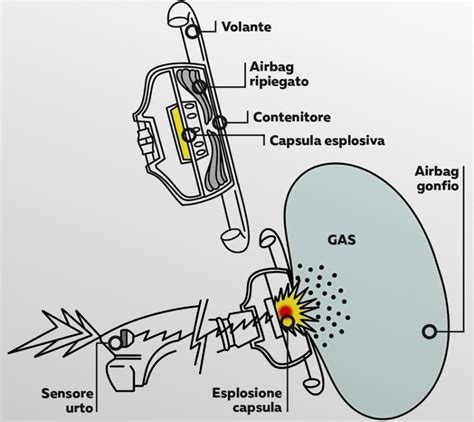

Vediamo sinteticamente il funzionamento di un airbag, dalla sua attivazione al dispiegamento. Il materiale airbag è fondamentale per garantirne resistenza e velocità di gonfiaggio. Gli airbag sono costituiti infatti da una sacca piegata in nylon, un materiale estremamente resistente ma flessibile, il cui gonfiaggio - che avviene in circa 30 millisecondi - è assicurato da un generatore di gas. Questo modulo attiva una reazione chimica controllata (innescata dalla centralina di comando del veicolo) che produce rapidamente una grande quantità di gas inerte.
Il generatore di gas dell’airbag è costituito da un alloggiamento metallico che contiene un accenditore incorporato. Questo accenditore è il componente che, ricevuto il segnale dalla centralina, provoca la detonazione di una piccola carica esplosiva. Il propellente, generalmente costituito da azoturo di sodio (NaN₃), è sigillato ermeticamente all'interno del generatore. Una volta innescata la reazione dall’accenditore, l'azoturo di sodio reagisce rapidamente decomponendosi e liberando azoto gassoso (N₂). L'azoto è il gas utilizzato per gonfiare la sacca airbag quasi istantaneamente, riempiendo il sacco e creando una barriera protettiva. La gestione di questa complessa sequenza di eventi è affidata alla centralina elettronica del sistema airbag.
La Centralina di Controllo e i Sensori
La centralina di controllo, alloggiata in una posizione protetta all'interno dell’abitacolo, è il cervello del sistema airbag. Essa riceve informazioni continue da una rete di sensori dislocati strategicamente nel veicolo, tra cui accelerometri, sensori di decelerazione e sensori di pressione. In caso di impatto, questi sensori rilevano variazioni critiche nei parametri di movimento del veicolo, come una decelerazione improvvisa e intensa. La centralina analizza questi dati in tempo reale: se i valori registrati superano determinate soglie predefinite (che indicano la gravità e la tipologia di impatto per cui il sistema è progettato per attivarsi), la centralina invia un segnale elettrico agli inneschi degli airbag e dei pretensionatori delle cinture di sicurezza.
È dunque tale centralina ad attivare gli inneschi degli airbag e dei pretensionatori, oltre ad eseguire una continua autodiagnosi del sistema. La centralina è infatti dotata di un sistema di alimentazione tampone, solitamente formato da un condensatore, che consente al sistema di sicurezza passiva di attivarsi anche nel caso in cui si verifichi, durante l’incidente, un'anomalia o un'interruzione dell'alimentazione della batteria principale del veicolo.
Il Cavo Spiralato e la Continuità Elettrica
A garantire la continuità elettrica tra i moduli airbag, in particolare quelli posizionati sul volante (come il clacson e l'airbag lato guida), e la centralina di controllo è il cavo spiralato, noto anche come "clock spring" o "nastro airbag". Questo componente è un cavo flessibile avvolto a spirale che viene montato sopra il devio guida (il meccanismo che controlla le frecce e i tergicristalli) e permette al cavo di seguire le rotazioni del volante senza interrompere il collegamento elettrico.
La sua corretta installazione è cruciale. Prima di smontare il cavo spiralato, è opportuno bloccarlo con del nastro adesivo, mantenendo le ruote in posizione rettilinea per evitare che la molla interna si srotoli eccessivamente o si attorcigli. Se si decide di sostituire il cavo spiralato, il nuovo cavo è solitamente bloccato tramite una linguetta di plastica che va rimossa solo durante la procedura di installazione finale, una volta che il volante è posizionato correttamente. A seconda del modello di veicolo, sono previste differenti procedure d’installazione, per cui è sempre opportuno consultare le indicazioni specifiche del costruttore o di un tecnico qualificato.
Sostituzione e Manutenzione dei Moduli Airbag
La sostituzione degli airbag richiede inoltre alcune fondamentali precauzioni a causa della loro natura pirotecnica. Prima di montare i nuovi moduli, è infatti necessario scollegare la batteria del veicolo e attendere almeno 30 minuti. Questo intervallo di tempo è necessario affinché il condensatore della centralina di controllo si scarichi completamente, evitando che possibili contatti elettrici accidentali possano innescare le cariche degli airbag ancora attivi nel sistema.
Negli incidenti lievi, in cui l'airbag si è dispiegato ma il resto del sistema non ha subito danni strutturali gravi, è possibile sostituire i moduli airbag senza dover cambiare la centralina. In questi casi, la centralina viene sottoposta a una diagnosi elettronica e viene "azzerata" per essere riprogrammata per funzionare con i nuovi moduli. In caso di incidenti più seri, in cui la centralina ha subito sollecitazioni o danni interni, è invece necessario sostituire anche la centralina stessa. L'accelerometro interno, o altri sensori critici al suo interno, a causa dell'urto, potrebbero infatti non funzionare correttamente o aver registrato dati non resettabili.
I pretensionatori delle cinture di sicurezza, una volta innescati durante un incidente, vanno sempre sostituiti insieme agli airbag. È consigliato, a scopo precauzionale, sostituire moduli airbag e pretensionatori dopo circa 10 anni dalla loro installazione, anche se, sottoposti a test di diagnosi, non presentano malfunzionamenti evidenti. La "scadenza" degli airbag è legata alla potenziale perdita di efficacia della carica esplosiva contenuta nel generatore di gas. Dopo molti anni, la composizione chimica del propellente potrebbe modificarsi, riducendo o alterando la sua capacità di innesco e gonfiaggio rapido.
Va precisato che gli airbag, in quanto componenti di sicurezza attiva e passiva, non rientrano nei protocolli di verifica standard in sede di revisione periodica obbligatoria del veicolo. Tuttavia, se la spia airbag è accesa sul cruscotto, l'auto potrebbe non superare la revisione. Infatti, il tecnico addetto alla revisione è comunque tenuto a controllare che, se presenti, i dispositivi di sicurezza funzionino correttamente e non vi siano malfunzionamenti segnalati dalle spie luminose.
Per quanto riguarda la sostituzione degli airbag in caso di incidente, in linea generale, dovrebbero essere sostituiti in quanto parte integrante dell'omologazione e del sistema di sicurezza originale di una vettura. Non esiste tuttavia un obbligo formale a sostituirli in caso di sinistro, ma è importante considerare che potrebbero esserci rivalse da parte dell'assicurazione qualora si viaggia con airbag non funzionanti o assenti, soprattutto in caso di sinistri successivi dove la mancanza di questi dispositivi potrebbe essere considerata una negligenza grave.
Il Sistema di Rilevamento Passeggero e i Sensori nei Sedili
Uno degli sviluppi più significativi nella sicurezza airbag è l'introduzione di sistemi di rilevamento della presenza del passeggero sul sedile anteriore. Questi sistemi integrano sensori nella seduta del sedile, spesso sensori di peso o di pressione, che comunicano con la centralina airbag. Lo scopo principale è evitare l'attivazione accidentale dell'airbag passeggero in assenza di una persona seduta, o quando è presente un occupante di peso insufficiente a garantire un'attivazione sicura (come un bambino piccolo), e soprattutto per gestire correttamente l'installazione di seggiolini per bambini.
I PROBLEMI E IL FUNZIONAMENTO DEL IMPIANTO AIRBAG COME VALUTARE IL SUO STATO ?
Il sistema di rilevamento passeggero sul sedile anteriore è progettato in modo che sia possibile disattivare l'airbag frontale lato passeggero qualora sul sedile anteriore venisse rilevato un seggiolino per bambini rivolto nel senso opposto al senso di marcia, un seggiolino per bambini rivolto verso il senso di marcia, oppure un rialzo per bambini. In questi casi, l'airbag non si gonfierà per evitare di causare lesioni al bambino. Benché il veicolo sia provvisto di questa tecnologia avanzata, si consiglia fortemente, per la massima sicurezza, di far sedere i bambini sul sedile posteriore utilizzando sistemi di ritenuta idonei e con la cintura di sicurezza sempre allacciata.
Il sensore di presenza, a seconda della sua configurazione, può disattivare l'airbag frontale lato passeggero e, in alcuni casi, anche l'airbag laterale montato nel sedile, quando il sedile passeggero è vuoto. Se l'airbag frontale lato passeggero viene disattivato dal sistema di rilevamento passeggero, una specifica spia luminosa sul cruscotto si illumina e rimane accesa per indicare chiaramente che l'airbag frontale lato passeggero è disattivato. In caso di incidente, quindi, l'airbag non si gonfierà.
Se sul sedile anteriore è presente un seggiolino per bambini e la spia di disattivazione non è accesa, è consigliato spegnere il veicolo, rimuovere il seggiolino e riposizionarlo seguendo attentamente le istruzioni fornite dal produttore del seggiolino stesso e del veicolo.
Il sistema di rilevamento passeggero sul sedile anteriore è progettato per attivare (gonfiare) l'airbag frontale lato passeggero ogni volta che una persona adulta si siede in modo corretto sul sedile passeggero anteriore. Quando il sistema rileva la presenza e il peso di un adulto e l'airbag frontale lato passeggero viene quindi attivato dal sistema (gonfiandolo all'occorrenza in caso di incidente), la spia di disattivazione resterà spenta, segnalando che l'airbag è pronto all'uso.
Corretta Posizione di Seduta e Segnalazioni di Errore
Se una persona adulta è seduta sul sedile del passeggero anteriore, ma la spia che indica "airbag passeggero disattivato" è accesa, è probabile che il passeggero non sia seduto correttamente sul sedile. In questo caso, è necessario spegnere il veicolo e chiedere alla persona di riportare lo schienale del sedile in posizione verticale. Il passeggero deve sedersi in posizione eretta, con la schiena appoggiata allo schienale e posizionato al centro del cuscino del sedile, con i piedi comodamente appoggiati a terra. Dopo aver riavviato il veicolo, si chiede al passeggero di rimanere in questa posizione per circa due minuti per permettere al sistema di ri-calibrarsi e rilevare correttamente la presenza.
È molto importante che tutti i passeggeri rimangano seduti in posizione corretta anche dopo aver regolato i sedili e allacciato le cinture di sicurezza. Una persona è seduta correttamente quando è in posizione eretta con la schiena appoggiata allo schienale e si trova al centro del cuscino del sedile, con i piedi comodamente appoggiati a terra o sui poggiapiedi. Assumere una posizione di seduta non corretta può aumentare significativamente il rischio di lesioni personali in caso di incidente, poiché potrebbe impedire il corretto dispiegamento dell'airbag o causare lesioni aggiuntive dovute all'impatto con il cuscino stesso. Il rischio di lesioni personali in caso di incidente è notevolmente maggiore se il passeggero è seduto scomposto, steso sul sedile, piegato in avanti o di lato, oppure se appoggia uno o entrambi i piedi sul sedile.
Se si ritiene che lo stato della spia airbag passeggero disattivato non sia corretto, è fondamentale verificare che non vi siano oggetti che possano interferire con il sensore di presenza. Questi includono:
- Oggetti sotto il sedile.
- Oggetti tra il cuscino del sedile e la console centrale.
- Oggetti appesi allo schienale del sedile o riposti nella tasca sullo schienale.
- Oggetti tenuti dal passeggero sulle ginocchia.
- Carichi che interferiscono con la forma o il posizionamento del sedile.
- Altri passeggeri che spingono o tirano il sedile.
- Piedi e ginocchia dei passeggeri seduti sul sedile posteriore che premono contro il sedile anteriore.
La presenza di queste condizioni può impedire al sistema di rilevamento passeggero sul sedile anteriore di interpretare correttamente il peso di un passeggero seduto in posizione consona, portando a una segnalazione errata. Assicurarsi che il sistema di rilevamento passeggero sul sedile anteriore funzioni correttamente è vitale. Se la spia "airbag pronto" (che indica che l'airbag è attivo e pronto all'uso) rimane accesa, è necessario procedere come segue: conducente e passeggeri adulti devono verificare che non vi siano oggetti stivati sotto il sedile passeggero anteriore, assicurandosi anche che il carico non interferisca con il sedile. In presenza di tali ostruzioni, è necessario accostare e fermare il veicolo, spegnere il veicolo, rimuovere le eventuali ostruzioni, riavviare il veicolo e attendere almeno due minuti per verificare che la spia "airbag pronto" non sia più accesa.
Se la spia "airbag pronto" resta accesa anche dopo queste verifiche, potrebbe indicare un problema più complesso non direttamente legato a ostruzioni o alla presenza del passeggero. In questi casi, è fondamentale non tentare di riparare in alcun modo il sistema da soli, ma rivolgersi a un'officina specializzata per una diagnosi approfondita.
Problemi Comuni e Segnalazioni sul Cruscotto

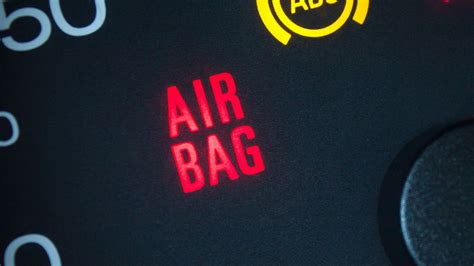

L'accensione della spia dell'airbag sul cruscotto è un segnale importante che non va mai ignorato. Ormai tutte le vetture sono dotate di dispositivi di sicurezza utili a tutelare l’incolumità dei passeggeri in caso di incidente, e l’airbag è uno dei più importanti. Può capitare in alcune occasioni di rilevare come avaria la spia airbag accesa. Qualora la spia dell’airbag rimanga accesa e fissa, è il momento di recarsi presso una officina autorizzata per verificare la causa del malfunzionamento.
È possibile che questa spia resti accesa anche a seguito di un precedente tamponamento lieve, dove il sistema potrebbe aver registrato un evento anche se non c'è stato dispiegamento visibile. Tuttavia, è sempre bene far effettuare una diagnosi da uno specialista per verificare la causa esatta dell'accensione e ripristinare il corretto funzionamento dell'airbag.
Un caso specifico riguarda le vetture come l'Alfa Romeo 159. Un utente ha segnalato un problema con la spia dell'airbag accesa su un modello del 2007 con chilometraggio elevato (120.211 km). La diagnosi iniziale sospettava un cavo o un collegamento difettoso, un problema riscontrato anche in altri modelli di auto. La soluzione, come suggerito da altri utenti, spesso risiede nel controllo dei connettori sotto i sedili, in particolare quelli relativi ai pretensionatori delle cinture di sicurezza e agli airbag laterali integrati nel sedile. A volte, semplicemente scollegare e ricollegare questi connettori può risolvere temporaneamente il problema, o identificare un connettore allentato o danneggiato. Nel caso specifico dell'Alfa Romeo 159, dopo un'ispezione, è stato diagnosticato un collegamento della spina difettoso, la cui riparazione è costata 95 €. In seguito, la spia si illumina temporaneamente solo all'inserimento dell'accensione, a conferma del suo corretto funzionamento.
Esiste anche la possibilità di resettare la spia airbag in autonomia in determinate circostanze, ma con cautela. Una procedura comune descritta è la seguente: girare la chiave nel quadro senza mettere in moto l'auto, lasciare il quadro acceso per 7 secondi, quindi riportare la chiave in posizione "off" e ripetere l'operazione per altre tre volte. Questa procedura, tuttavia, potrebbe non risolvere la causa sottostante del problema e deve essere considerata una soluzione temporanea o diagnostica, non una riparazione definitiva. Se la spia airbag è accesa, è sempre bene procedere con cautela quando si è alla guida, poiché il sistema di sicurezza potrebbe non essere pienamente operativo.
Qualora la vostra vettura sia dotata anche di airbag passeggero, è possibile disattivare questo dispositivo qualora sia necessario posizionare sul sedile al fianco del guidatore un seggiolone per bambini. Questa operazione è fondamentale per la sicurezza del bambino.
In presenza di componenti aftermarket, come volanti o sedili non originali, è possibile riscontrare la spia airbag accesa. Questo accade perché questi componenti potrebbero non avere la corretta impedenza elettrica richiesta dal sistema airbag originale. Per ovviare a questo inconveniente, sarà sufficiente acquistare delle resistenze con un valore specifico (come quelle da 2.2 Ohm) da installare nei connettori appropriati, che consentiranno di "ingannare" la centralina, facendole credere che il componente originale sia presente e funzionante, spegnendo così l'indicazione sul cruscotto.
La Logica dei Sensori e le Situazioni Ambiguë
Un punto di discussione frequente riguarda la logica di funzionamento degli airbag dotati di sensori di rilevamento, in particolare la loro interazione con le cinture di sicurezza e i segnali acustici associati. Per esempio, in alcune vetture, se il conducente o il passeggero non allaccia la cintura, viene segnalato con un fastidioso segnale acustico. Tuttavia, se ci si siede verso la punta del sedile, il segnale si spegne, suggerendo che il sensore di peso nel sedile è meno sensibile o che la posizione altera la lettura.
Questo solleva interrogativi: se il passeggero si sposta sulla punta del sedile o diminuisce il peso per qualsiasi motivo (come per prendere qualcosa dal sedile posteriore), pur avendo la cintura allacciata, l'airbag funzionerà correttamente? E se si circola con la cintura del passeggero allacciata ma senza passeggero, ad esempio per il trasporto di un pacco leggero ma fragile, l'airbag potrebbe esplodere?
Queste sono situazioni diverse che dipendono dalla tecnologia specifica impiegata dal costruttore. Ci sono vetture che sfruttano il sensore di rilevamento del peso sul sedile per attivare o meno l'airbag, ma rappresentano una minoranza. La maggior parte dei veicoli, in caso di urto che preveda l'apertura degli airbag frontali, farà aprire anche quello del passeggero, pur in mancanza di una persona seduta su di esso. Questo perché la priorità è proteggere lo spazio del passeggero in caso di impatto, anche se ciò implica un dispiegamento "a vuoto" che potrebbe causare lievi danni interni o semplicemente essere uno spreco del modulo. Il segnale per il mancato utilizzo delle cinture è un sistema di allerta separato dal discorso attivazione airbag, sebbene entrambi siano legati alla sicurezza dell'occupante.
È fondamentale distinguere tra sistemi che usano il peso per decidere se attivare o meno l'airbag e sistemi che usano il peso solo per disattivare l'airbag in presenza di seggiolini per bambini o in assenza di occupante. In molti casi, l'attivazione dell'airbag frontale è primariamente legata alla severità della decelerazione rilevata dai sensori di impatto, piuttosto che al peso rilevato nel sedile passeggero. La logica di sicurezza automobilistica tende a privilegiare la protezione in caso di impatto, anche a costo di un dispiegamento non strettamente necessario in assenza di occupante.
