Caratteristiche Tecniche del Serbatoio Carburante del Malaguti F12: Analisi Approfondita

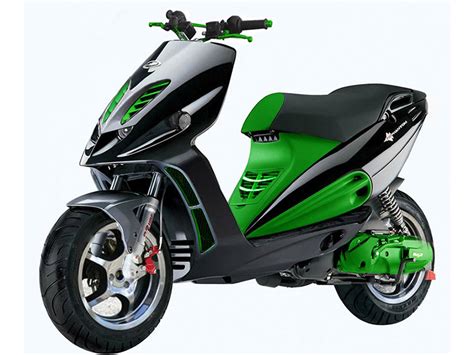

Nel lontano 1994, la casa motociclistica Malaguti presentò al pubblico il suo nuovo scooter Phantom F12, un veicolo che catturò immediatamente l'attenzione dei giovani motociclisti degli anni novanta. Fin da subito, furono apprezzati i due modelli che si differenziavano per il tipo di raffreddamento, ad aria o a liquido, per uno scooter di 50 cc. Il Phantom F12 si impose rapidamente come un'icona, evolvendo nel corso degli anni attraverso diverse cilindrate e aggiornamenti. Per comprendere appieno le caratteristiche tecniche del serbatoio benzina di questo storico scooter, è fondamentale esplorare la sua evoluzione e i dettagli meccanici che lo contraddistinguono, prestando attenzione anche alle problematiche comuni relative al sistema di indicazione del livello del carburante.

L'Evoluzione del Malaguti F12 Phantom e le Sue Varianti

La linea Phantom è stata prodotta in diverse cilindrate: 50, 125, 200 e 250 cc. I modelli superiori a 50 cc prendevano il nome di Phantom Max, tutti con motore Piaggio a 4 tempi. Nel corso della storia della sua produzione, il Phantom Malaguti ha subito piccole modifiche, sino alla produzione dell’ultimo modello nel 2007. I primi aggiornamenti avevano interessato principalmente le linee e il design. In particolare, la pedana fu ridisegnata, andando ad ampliare l’appoggio destinato al passeggero. Fu inoltre modificato il disegno della sella, andando ad eliminare il guscio in plastica. Il nuovo sellone biposto era dotato di maniglie per il passeggero, molto ben integrate nella linea complessiva del mezzo.

A seconda dei vari modelli, sono stati predisposti diversi equipaggiamenti. I modelli Euro 0 e Euro 1 erano equipaggiati con l’accensione Ducati a 6 poli, mentre tutti i modelli Euro 2 e i modelli superiori, erano equipaggiati con una versione più recente a 12 poli. Per quanto riguarda l’impianto elettrico che caratterizza gli ultimi modelli, era presente un regolatore di carburazione che agisce sul circuito del minimo. Il Phantom ha ovviamente nel corso degli anni subito una modernizzazione della strumentazione che naturalmente è passata dagli strumenti analogici a degli strumenti digitali con display LCD multifunzionale, con comando sul blocchetto sinistro per accedere ad ogni tipo di modalità.

Un’altra importante modifica che ha caratterizzato Phantom Malaguti, nel corso degli anni, è l’impianto di frenata; dal 1994, fino al 1999, sia le versioni ad aria che quelle a liquido, montavano posteriormente un freno a tamburo. Successivamente nella versione a liquido, venne introdotto il più moderno freno a disco, andando inoltre ad installare un cerchio da 13 pollici.

Dopo il grande successo di Phantom Malaguti, per tutta la seconda metà degli anni novanta e i primi sei anni degli anni duemila, nel 2007, uno degli scooter più amati dai giovani italiani, a quindici anni dal debutto, si rinnovava. L’intramontabile modello del Phantom Malaguti F12, nel 2007 si è rifatto il look e si è arricchito delle due versioni Capirex e Tribal, che erano dedicate ai più giovani. Il nuovo modello di Phantom Malaguti F12 era legato alla figura del pilota campione Loris Capirossi; la carena dello scooter, ricalcava infatti il 65, numero di gara del campione. Per quanto riguarda invece la versione Tribal di Phantom Malaguti, essa era dedicata allo Street style; oltre alle tipiche linee aggressive del Phantom, questa versione presentava particolari linee, molto di tendenza all’epoca. La carena bianca era infatti interessata da disegni neri, che ricordavano i caratteri dei tatuaggi tribali in voga tra i teenager.

Per quanto riguarda le vendite di Phantom Malaguti in Italia, questo scooter lanciato sul mercato nel 1994, ha venduto in Italia oltre 400.000 esemplari. Phantom Malaguti si è posizionato al primo posto delle vendite degli scooter sportivi con cilindrata 50 cm3. Questo scooter è risultato certamente molto facile da guidare, leggero, scattante, aerodinamico; il motoveicolo ideale per tutti quei giovani che si trovavano alla prima esperienza con uno scooter, e tuttavia non volevano rinunciare ad ottime prestazioni che questo scooter certamente garantiva.

Differenti Configurazioni del Telaio e del Motore

La varietà del Malaguti F12 si riflette anche nelle diverse configurazioni del telaio e del motore, che hanno influenzato indirettamente la disposizione e l'accesso al serbatoio del carburante.

• TELAIO ZJM40: Raffreddamento ad aria e produzione dal 1994 fino al 1998 - EURO 0.
• TELAIO ZJM41: Raffreddamento a liquido e produzione dal 1994 fino al 1998 - EURO 0.
• TELAIO ZJM41: Raffreddamento a liquido e produzione dal 1998 fino al 1998 - EURO 0/1 VERSIONE freno a disco anteriore e posteriore.
• TELAIO ZJM46: Raffreddamento ad aria e produzione dal 1999 fino al 2006 - EURO 1 e EURO 2 e EURO 2.3.
• TELAIO ZJM47: Raffreddamento a liquido e produzione dal 1999 fino al 2002 - EURO 1 e EURO 2 - Versione Restyling anno 2002 con pedana poggiapiedi maggiorata nella parte posteriore per permettere l'appoggio dei piedi passeggero.
• TELAIO ZJM62: Raffreddamento a liquido e produzione dal 2002 fino al 2006 - EURO 2.3 - Versione Restyling con pedana poggiapiedi maggiorata nella parte posteriore per permettere l'appoggio dei piedi passeggero. È possibile portare il passeggero perché omologato per 2 posti.

Dal 2007 in poi la Malaguti ha modificato il modello del Phantom F12 sostituendolo con il modello F12R completamente rivisitato nelle forme e dimensioni.

• TELAIO ZJM820102: F12R con raffreddamento a liquido e produzione dal 2007 fino al 2010 - EURO 2.3 - La forma delle carenature è completamente diversa dalle solite forme e il radiatore è posto sotto la pedana poggiapiedi. Monta una batteria con dimensioni maggiori rispetto a quella montata sulla serie precedente e il fanale anteriore utilizza lampade alogene H8.
• TELAIO ZJM830201: F12R con raffreddamento ad aria e motore di deviazione Cinese prodotti dal 2007 fino al 2010 - EURO 2.3 - La forma delle carenature è completamente diversa dalle solite forme del modello precedente.

Il Serbatoio Carburante: Posizione e Componenti Chiave

Il serbatoio della benzina nel Malaguti F12, come in molti scooter della sua categoria, è un componente essenziale per il funzionamento del veicolo. La sua posizione è generalmente sotto la sella, protetta dalle carene posteriori. Questa disposizione è funzionale per il bilanciamento del peso e per l'integrazione estetica del design.

La principale componente interna del serbatoio, oltre alla struttura che contiene il carburante, è il galleggiante. Il galleggiante è un dispositivo meccanico o elettronico che rileva il livello del carburante e invia un segnale all'indicatore sul cruscotto. La sua corretta funzionalità è cruciale per la visualizzazione accurata del livello di benzina. Nel Malaguti F12, il sistema di indicazione del carburante può a volte presentare problemi, spesso legati al galleggiante stesso.

Problematiche Comuni del Sistema di Indicazione della Benzina

Un problema comune riscontrato da alcuni possessori di Malaguti F12, in particolare dopo modifiche o elaborazioni allo scooter, è la mancata segnalazione del livello della benzina. Ad esempio, se si è rimosso il miscelatore, la spia dell'olio potrebbe rimanere accesa. Scollegando i fili del serbatoio dell'olio per evitare che la spia rimanga accesa, si potrebbe innescare un malfunzionamento nell'indicazione del livello della benzina, poiché i fili della benzina e quelli dell'olio sono spesso collegati o condividono parte del circuito.

I Phantom non hanno molti fusibili, se non quello alla batteria, quindi una mancata segnalazione della benzina difficilmente è causata da un fusibile bruciato, a meno che non sia quello principale della batteria. La causa più probabile è un galleggiante bloccato.

Come Intervenire per Riparare l'Indicatore della Benzina

Per verificare e risolvere il problema del galleggiante bloccato, è necessario seguire una procedura specifica che richiede lo smontaggio di alcune parti dello scooter.

1. Smontaggio delle Carenature Posteriori: La prima operazione consiste nello smontare la carena posteriore. Senza rimuoverla, l'accesso al galleggiante è estremamente difficile, se non impossibile.
2. Individuazione dei Fili del Galleggiante: Una volta rimossa la carena, si potranno notare due fili che escono da sotto il ponte del telaio che unisce le due estremità. Questi fili sono generalmente di colore verde e grigio (o verde e nero in alcune configurazioni, con il filo nero che va a massa). È importante seguirli per verificare se sono interrotti o danneggiati in qualche punto.
3. Accesso al Galleggiante: Il galleggiante è fissato al serbatoio con quattro viti. Per rimuoverlo, sarà necessario svitare queste viti. Durante questa operazione, è fondamentale fare attenzione, poiché l'asta del galleggiante fa una curva a "S" e deve essere estratta con delicatezza per non danneggiarla. Potrebbe essere necessario far scendere leggermente il serbatoio dopo aver svitato le viti che lo reggono per facilitare l'estrazione del galleggiante.
4. Test del Galleggiante: Una volta estratto il galleggiante, si può accendere il quadro o, se la batteria non è presente o è scarica, accendere la moto e lasciarla al minimo. Ricollegando la benzina (assicurandosi che i fili siano correttamente connessi) e muovendo l'asta del galleggiante su e giù, si dovrebbe osservare se l'indicatore sul cruscotto risponde correttamente. Se l'indicatore si muove, il problema è il galleggiante stesso, che potrebbe essere bloccato o difettoso e necessita di essere sostituito. Se l'indicatore non si muove, il problema potrebbe risiedere nei cavi o nella strumentazione.

La Connessione tra i Fili della Benzina e dell'Olio

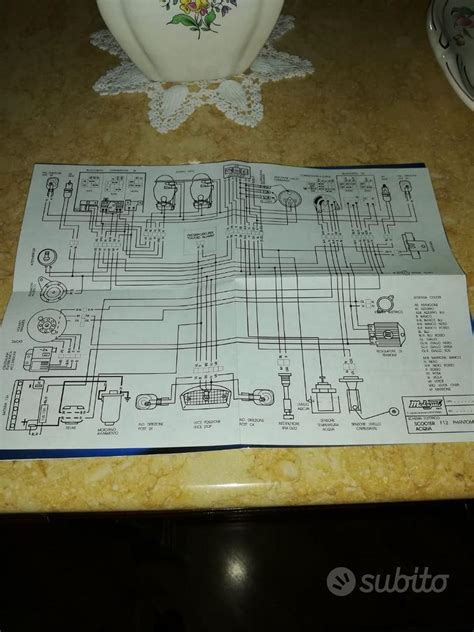

Sorge spontanea la domanda se i fili del galleggiante della benzina e quelli dell'olio siano interconnessi. Nello schema elettrico del Phantom, i cavi all'uscita del galleggiante sono di colore verde e nero. Il filo verde è collegato a uno di colore grigio, mentre il filo nero va a massa. Questa configurazione indica che, sebbene non siano direttamente gli stessi fili, possono essere parte dello stesso circuito elettrico o passare attraverso lo stesso cablaggio. Pertanto, la disconnessione o l'alterazione di un circuito (come quello dell'olio) potrebbe influenzare indirettamente il funzionamento di un altro (come quello della benzina), specialmente se ci sono componenti condivisi o punti di massa comuni.

Considerazioni Finali sulla Manutenzione

La manutenzione del serbatoio e del sistema di indicazione del carburante del Malaguti F12 richiede una certa manualità e familiarità con la meccanica dello scooter. È cruciale procedere con cautela durante lo smontaggio e il rimontaggio per evitare danni a carenature, cavi o al serbatoio stesso. In caso di difficoltà o incertezze, è sempre consigliabile rivolgersi a un meccanico specializzato che possa effettuare una diagnosi accurata e una riparazione professionale. Il Malaguti F12, nonostante la sua età, rimane un veicolo amato e ben supportato, e con la giusta cura, il suo serbatoio e i suoi sistemi continueranno a funzionare in modo affidabile.
