Il sifone, un elemento idraulico apparentemente semplice ma incredibilmente versatile, trova impiego in una vasta gamma di contesti, dalle banali operazioni domestiche alla gestione complessa degli impianti idraulici e persino in fenomeni naturali. La sua funzione principale è quella di consentire il travaso di liquidi tra recipienti posti a livelli diversi o di bloccare il passaggio di odori sgradevoli, grazie a un ingegnoso principio fisico. Comprendere il funzionamento e le diverse tipologie di sifone è fondamentale per apprezzarne l'importanza e garantire il corretto mantenimento degli impianti in cui è inserito.
Il Principio Fisico del Sifone
Il funzionamento del sifone si basa su concetti di pressione atmosferica e pressione idrostatica. Immaginiamo una sezione normale "s" posizionata sul vertice di un tubo a forma di "U". Per chiarezza, possiamo pensare a questa sezione come occupata da un sottile diaframma flessibile. Su questo diaframma, da sinistra verso destra, agirà una pressione pari a quella atmosferica, trasmessa attraverso il liquido, ma diminuita della pressione idrostatica dovuta alla colonna liquida contenuta nel ramo più corto. Questa pressione idrostatica è misurata dal dislivello tra la sezione "s" e il punto "a" (l'imbocco del ramo più corto).
Analogamente, da destra verso sinistra, agirà una pressione uguale a quella atmosferica diminuita della pressione idrostatica misurata dal dislivello tra la sezione "s" e il punto "b" (l'estremità del ramo più lungo). Poiché quest'ultima pressione idrostatica è maggiore della precedente (dato che il dislivello tra "s" e "b" è superiore al dislivello tra "s" e "a"), ne consegue che la pressione sulla sezione "s", da sinistra a destra, è superiore a quella che agisce in senso opposto. Questo differenziale di pressione spingerebbe il diaframma "s" a incurvarsi da sinistra a destra, avviando il flusso del liquido.
CATTIVO ODORE IN BAGNO COME RISOLVERE COME FUNZIONANO I SIFONI
L'Adescamento del Sifone
L'adescamento del sifone, ovvero l'avvio del flusso, si realizza solitamente aspirando l'aria dal suo interno mentre il ramo più corto è immerso nel liquido. È di vitale importanza che il dislivello tra la sezione "s" e il punto "a" non sia eccessivo, tale da generare una pressione idrostatica superiore alla pressione atmosferica. Ad esempio, se il liquido da travasare è acqua, questo dislivello non dovrebbe superare i 10,33 metri. Se invece si tratta di mercurio, il limite è di 76 centimetri.
Una volta adescato, il sifone è in grado di funzionare in modo indipendente dalla pressione atmosferica. La velocità di efflusso del liquido rimane invariata, indipendentemente dalla pressione ambiente, e il suo funzionamento non viene compromesso nemmeno nel vuoto. Questo dimostra la robustezza del principio fisico su cui si basa il sifone.
Applicazioni Pratiche del Sifone
Il sifone è uno strumento largamente utilizzato nella pratica quotidiana e industriale. Oltre alla sua applicazione più comune nel travasamento di liquidi da un recipiente all'altro, il sifone è impiegato in sistemi più complessi.
Scarico Intermittente di Serbatoi
Un esempio significativo è l'utilizzo del sifone per ottenere lo scarico intermittente di un serbatoio d'acqua, una funzione essenziale in molti impianti igienici. In questi sistemi, un sifone di sezione notevole viene posizionato all'interno del serbatoio, con il ramo più corto e il vertice del tubo situati internamente, mentre il ramo più lungo attraversa a tenuta il fondo del serbatoio e sbocca all'esterno. Regolando opportunamente il rubinetto di rifornimento, è possibile impostare una frequenza di scarico predeterminata, come, ad esempio, cinque volte ogni ora.
Il Sifone negli Impianti Idraulici Domestici

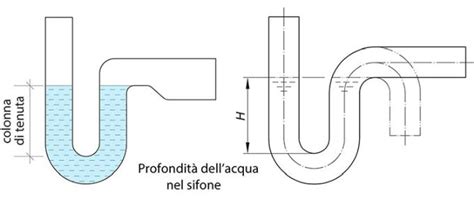

Nelle abitazioni, il sifone è un elemento imprescindibile. La cura e la manutenzione dei sifoni sono cruciali per il corretto funzionamento degli impianti idraulici e per prevenire problemi sgradevoli. Il sifone è un elemento idraulico inserito in un condotto, realizzato mediante una tubazione curva a forma di "U". Esso ha la funzione di creare un ostacolo, un vero e proprio "tappo idraulico", al passaggio dei cattivi odori. Questo è reso possibile dalla presenza di acqua residua nella sua ansa, il cui ristagno va a ostruire la sezione di passaggio dell'odore stesso.
Un classico esempio è il raccordo idraulico tra lo scarico di un vaso sanitario e la colonna fognaria. In questo contesto, il sifone serve ad evitare che il cattivo odore proveniente dalla colonna di scarico giunga attraverso il water nell'abitazione. L'acqua pulita, che rimane intrappolata nel ventre della curva del sifone, impedisce efficacemente questo fenomeno.
Un'altra caratteristica importante del sifone è la sua capacità di trattenere piccoli oggetti che dovessero, inavvertitamente, cadere nello scarico, consentendone un facile recupero.
Tipi di Sifone Negli Impianti Idraulici
Oggi esistono diversi tipi di sifone, progettati per adattarsi alle specifiche esigenze dei vari scarichi e lavabi.
- Sifone individuale: È il modello più comune e diffuso nelle abitazioni moderne.
- Doppio sifone: Questi sono più comunemente utilizzati nei lavabi doppi o a due vasche, permettendo la gestione separata degli scarichi.
- Sifone a bottiglia: Particolarmente impiegato nei lavelli della cucina, il suo meccanismo funziona accumulando l'acqua in un piccolo serbatoio situato tra lo scarico e l'uscita dell'acqua, contribuendo a bloccare gli odori e a trattenere detriti più grandi.
- Sifone a collo d'oca: Questa categoria include diverse varianti come i sifoni a "P", a "S" e anche nella variante "salvaspazio", progettati per adattarsi a spazi ristretti.

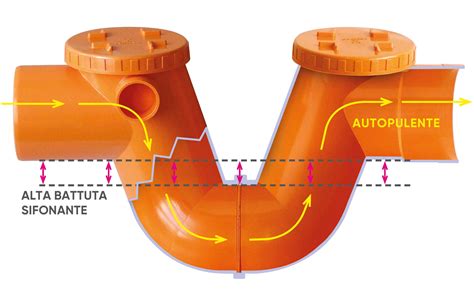

- Sifone a pozzetto di ispezione: Questi sifoni sono dotati di un pozzetto che consente una facile ispezione e pulizia in caso di ostruzioni.
Problemi Comuni e Manutenzione dei Sifoni
Vi è mai capitato di lavare i piatti o di lavarvi i denti e di notare una pozza d'acqua vicino ai vostri piedi? Questo è un chiaro segno di una perdita nel sifone dell'acqua. Si tratta di uno dei problemi più comuni nelle abitazioni e può avere diverse cause. Il sifone è un elemento che viene utilizzato costantemente ed è esposto a grasso, sporco e altri elementi che si accumulano al suo interno nel corso del tempo, portando a ostruzioni o perdite.
Le ostruzioni possono essere rimosse aprendo il sifone e rimuovendo manualmente la contaminazione eventualmente presente all'interno. La pulizia regolare è una pratica consigliata per prevenire accumuli significativi.
Per quanto riguarda le perdite, la scelta del materiale è un fattore determinante. I sifoni in plastica, sebbene economici, non sono resistenti come quelli in metallo, rendendo i danni meccanici molto più comuni. Inoltre, l'acquisto di un sifone da un produttore non verificato può portare a difetti di fabbrica, causando quasi immediatamente perdite d'acqua. Per evitare questi inconvenienti, è sempre consigliabile acquistare sifoni di qualità, preferibilmente in metallo e da produttori certificati.
Sifoni e Evaporazione dell'Acqua
In caso di prolungato inutilizzo, l'acqua che rimane nel sifone può progressivamente evaporare. Questo fenomeno elimina il "tappo idraulico" e consente ai miasmi di transitare fino all'imbocco della tubazione e di disperdersi nel locale abitativo, causando cattivi odori.
Lo stesso problema può verificarsi quando l'acqua accumulata nel sifone viene prosciugata dalla depressione creata dal risucchio di uno scarico di un'altra abitazione o locale che si immette sulla stessa colonna. Questo fenomeno, noto come "sifonamento", può essere mitigato con l'installazione di valvole di sfiato adeguate negli impianti.
Sifoni e Ostruzioni
In caso di ostruzione, il sifone non permetterà il regolare deflusso dell'acqua, con conseguente crescita del livello oltre la normale altezza standard, un segnale evidente di un problema che richiede un intervento. La pulizia periodica e l'attenzione a ciò che si scarica possono prevenire gran parte delle ostruzioni.
Sifoni in Natura: Un Fenomeno Sorprendente
È interessante notare come il principio del sifone si manifesti anche in natura. Ad esempio, si può formare un sifone anche nelle grotte, dove le formazioni geologiche creano percorsi d'acqua che sfruttano differenziali di pressione per consentire il flusso attraverso passaggi tortuosi. Questo evidenzia la universalità e l'efficacia del principio fisico che sta alla base del sifone.
Il sifone, con la sua apparente semplicità, è un elemento cruciale per il comfort e l'igiene nelle nostre case e per il funzionamento di numerosi sistemi industriali. La sua comprensione e la sua corretta gestione sono pertanto aspetti fondamentali per la manutenzione e l'efficienza degli impianti idraulici.
