Il sistema frenante di un veicolo è un componente cruciale per la sicurezza e le prestazioni, e i dischi freno rappresentano un elemento fondamentale di questo sistema. Comprendere i dati tecnici, inclusi gli spessori minimi, è essenziale per la manutenzione e la scelta dei ricambi corretti per la propria Skoda Octavia. L'attenzione ai dettagli costruttivi e alle specifiche fornite dai produttori e dai fornitori è di vitale importanza per garantire un funzionamento ottimale.
L'Importanza dello Spessore Minimo dei Dischi Freno
Lo spessore minimo di un disco freno non è un valore arbitrario, ma una specifica critica definita dal produttore del veicolo. Questo valore rappresenta il limite al di sotto del quale il disco non è più in grado di dissipare efficacemente il calore generato durante la frenata, compromettendo la sua integrità strutturale e le prestazioni del sistema frenante. Un disco sottile, infatti, può surriscaldarsi rapidamente, portando a fenomeni come il fading (perdita di efficacia della frenata), la deformazione o addirittura la rottura.
Quando i dischi sono stati progettati male e se messi sotto sforzo arrivano a deformarsi o a dare segni di cedimento, si possono definire sottodimensionati. Questo significa che la loro capacità di gestire le sollecitazioni termiche e meccaniche è inferiore a quanto richiesto dall'applicazione, specialmente in condizioni di utilizzo gravose. È fondamentale monitorare lo spessore dei dischi durante la manutenzione periodica e sostituirli non appena si avvicinano o raggiungono il limite minimo indicato.
Come misurare lo spessore del disco freno (rotore)?
Dischi Freno Anteriori per Skoda Octavia: Un Focus sulle Varianti
La Skoda Octavia, in particolare nelle sue versioni più performanti come la RS Wagon, può presentare diverse configurazioni di dischi freno anteriori. Si è osservato che alcuni modelli, pur essendo versioni RS, potrebbero avere dischi anteriori di diametro inferiore rispetto alle aspettative. Ad esempio, anziché dischi da 340 mm, alcuni utenti si sono trovati con dischi da 312 mm. Questa differenza di diametro, sebbene non necessariamente indichi un "sottodimensionamento" in termini di sicurezza generale del veicolo, può influenzare le prestazioni di frenata in situazioni di guida sportiva o con cerchi di grandi dimensioni, come i 19 pollici del pacchetto Xtreme.
Per la Skoda Octavia III Station Wagon e Liftback (dal 2012 al 2020), sono disponibili diverse specifiche di dischi freno anteriori. Un esempio di disco freno anteriore, come il Tomex TX 71-12, presenta i seguenti dati tecnici:
- Lato installazione: Asse anteriore
- Spessore del disco del freno: 25 mm
- Spessore minimo: 22 mm
- Altezza: 49,9 mm
- Peso: 17,7 kg
- Diametro esterno: 312 mm
- Diametro del foro di centraggio: 65 mm
- Ø posizioni dei fori: 112 mm
- Tipo di dischi freno: Ventilati
- Superficie: Verniciata

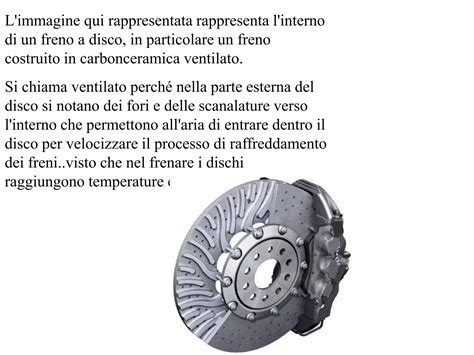

Questi dischi, specifici per l'asse anteriore, sono ventilati, una caratteristica che contribuisce a una migliore dissipazione del calore, riducendo il rischio di fading e deformazioni. La ventilazione interna è cruciale per mantenere temperature operative ottimali, specialmente in condizioni di frenate ripetute o intense.
È utile notare che esistono anche dischi freno con un diametro esterno di 280.0 mm, uno spessore di 22.0 mm e uno spessore minimo di 19.0 mm. Questi dati tecnici si riferiscono a una specifica coppia di dischi freno che possono essere posizionati sul fronte, sia a sinistra che a destra. La superficie di questi dischi è rivestita e la lavorazione è altamente gassata, con un'altezza totale di 37.0 mm. Presentano 5.0 fori di montaggio, con un diametro del foro di montaggio di 65.0 mm. La tipologia di disco è ventilata internamente. La coppia di serraggio raccomandata è di 120.0 Nm e il peso di ogni disco è di 6,34 kg. Questo tipo di disco, con bulloni/viti inclusi, è autoventilato e ha un diametro di centraggio di 65.0 mm. Questi dati sono associati a numerosi codici OE e codici alternativi di diversi produttori, suggerendo una vasta compatibilità con veicoli del gruppo VAG, inclusi Audi, Seat, Skoda e Volkswagen.
Dischi Freno Posteriori per Skoda Octavia: Specifiche e Caratteristiche
Anche per l'asse posteriore, la scelta del disco freno corretto è cruciale. I dischi posteriori, sebbene spesso sottoposti a minori sollecitazioni rispetto a quelli anteriori, giocano un ruolo fondamentale nell'equilibrio della frenata del veicolo. Per la Skoda Octavia III Liftback (dal 2013 al 2017), un esempio di disco freno posteriore, come il Tomex TX 71-37, presenta le seguenti caratteristiche:
- Lato installazione: Asse posteriore
- Spessore del disco del freno: 12 mm
- Spessore minimo: 10 mm
- Altezza: 48,2 mm
- Peso: 9,8 kg
- Diametro esterno: 282 mm
- Diametro del foro di centraggio: 65 mm
- Ø posizioni dei fori: 112 mm
- Tipo di dischi freno: Pieno
- Superficie: Verniciata
I dischi posteriori sono generalmente "pieni" (non ventilati) a causa delle minori esigenze di dissipazione del calore rispetto ai dischi anteriori. La loro composizione, realizzata con ghisa di alta qualità e tenore di carbonio ottimizzato, è progettata per distribuire uniformemente la temperatura, riducendo la fessurazione termica e la deformazione lineare.
Materiali e Processi Produttivi dei Dischi Freno

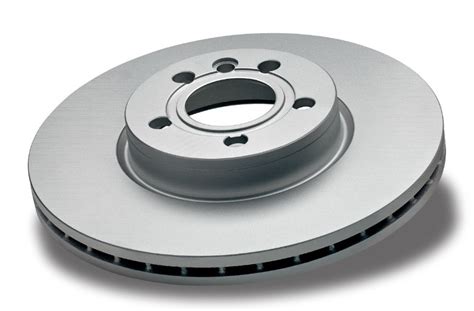

I dischi freno moderni, come quelli prodotti da aziende specializzate, sono realizzati con ghisa di altissima qualità, con un tenore di carbonio ottimizzato. Questo processo di fusione è monitorato da moderni sistemi informatici, garantendo una precisa lavorazione della geometria dei dischi. La composizione del materiale permette una distribuzione uniforme della temperatura durante la frenata, riducendo significativamente il fenomeno delle cricche dovute all'effetto delle alte temperature, note come fessurazione termica. Questo elimina efficacemente anche il rischio di cricche trasversali o superficiali, così come di deformazioni lineari.
Un ulteriore miglioramento nel processo di produzione è l'applicazione di uno strato protettivo sul disco. Questo strato non solo protegge meglio il prodotto dalla corrosione, prolungandone la durata, ma ne facilita anche il montaggio nell'auto, poiché i dischi di questo tipo non richiedono sgrassaggio prima dell'installazione. Questa caratteristica è un vantaggio sia per i meccanici professionisti che per gli appassionati di fai-da-te, riducendo i tempi e la complessità dell'installazione.
Codici OE e Compatibilità: Trovare il Ricambio Giusto
Per scegliere con precisione il prodotto è fondamentale considerare l'adattamento al veicolo e l'elenco dettagliato dei parametri. I dischi freno sono spesso compatibili con un'ampia gamma di veicoli del gruppo Volkswagen-Audi (VAG), includendo Audi, Seat, Skoda e Volkswagen. I codici OE (Original Equipment) e i codici alternativi forniti dai produttori di ricambi sono strumenti essenziali per garantire la compatibilità.
Ad esempio, per una coppia di dischi freno anteriori con diametro esterno di 280.0 mm e spessore di 22.0 mm, l'elenco dei codici OE include:
- AUDI: 1J0 615 301 E, 1J0 615 301 M, 1J0 615 301 P, JZW 615 301
- SEAT: 1J0 615 301 E, 1J0 615 301 M, 1J0 615 301 P, JZW 615 301
- SKODA: 1J0 615 301 E, 1J0 615 301 M, 1J0 615 301 P, JZW 615 301
- VW: 1J0 615 301 E, 1J0 615 301 M, 1J0 615 301 P, JZW 615 301
Esistono anche numerosi codici alternativi da produttori aftermarket rinomati come ATE, BOSCH, BREMBO, DELPHI, FERODO e TRW AUTOMOTIVE, tra gli altri. Questi codici sono utili per identificare ricambi equivalenti che rispettano le specifiche originali.
Per i dischi freno anteriori con un diametro esterno di 312 mm per la Skoda Octavia III Station Wagon e Liftback (2012-2020), i codici OE includono:
- AUDI: 1K0615301AA, 1K0615301D, 561615301, 561615301B, 5C0615301B, 5C0615301E, 5N0615301, 5Q0615301F, 8V0698302B, JZW615301H
- SEAT: 1K0615301AA, 1K0615301D, 561615301, 561615301B, 5C0615301B, 5C0615301E, 5N0615301, 5Q0615301F, 8V0698302B, JZW615301H
- SKODA: 1K0615301AA, 1K0615301D, 561615301, 561615301B, 5C0615301B, 5C0615301E, 5N0615301, 5Q0615301F, 8V0698302B, JZW615301H
- VW: 1K0615301AA, 1K0615301D, 561615301, 561615301A, 561615301B, 5C0615301B, 5C0615301E, 5N0615301, 5Q0615301F, 8V0698302B, JZW615301H, JZW698302BC, JZW698302BH, JZW698302CG, JZW698302CN
Anche per questi dischi esistono numerosi codici alternativi da produttori come BLUE PRINT, FEBI BILSTEIN, QUINTON HAZELL, AP - LOCKHEED (Delphi), ATE, PAGID, VALEO, BOSCH, TEXTAR, JURID, BENDIX, FERODO, BREMBO, MINTEX e ZIMMERMANN, tra gli altri.
Per i dischi freno posteriori con un diametro esterno di 282 mm per la Skoda Octavia III Liftback (2013-2017), i codici OE includono:
- AUDI: 1K0615601AD, 1K0615601M, 5Q0615601G, 5Q0615601Q, JZW615601F
- SEAT: 1K0615601AD, 1K0615601M, 5Q0615601G, 5Q0615601Q, JZW615601F
- SKODA: 1K0615601AD, 1K0615601M, 5Q0615601G, 5Q0615601Q, JZW615601F
- VW: 1K0615601AD, 1K0615601M, 5Q0615601G, 5Q0615601Q, 8P0098601M, JZW615601F, JZW698601BH
Ancora una volta, una vasta gamma di codici alternativi è disponibile da produttori aftermarket come BLUE PRINT, FEBI BILSTEIN, QUINTON HAZELL, AP - LOCKHEED (Delphi), ATE, PAGID, VALEO, BOSCH, TEXTAR, JURID, BENDIX, FERODO, BREMBO, MINTEX e ZIMMERMANN. La disponibilità di tali elenchi è fondamentale per l'acquisto di ricambi, specialmente considerando le differenze che possono esistere tra le diverse versioni di un modello.
Come Scegliere i Dischi Freno Corretti
Per scegliere con precisione il prodotto, bisogna considerare principalmente tre aspetti:
- Adattamento al veicolo: Verificare che il disco freno sia specificamente progettato per il modello, l'anno e la motorizzazione della propria Skoda Octavia. Le differenze tra le versioni (ad esempio, RS Wagon, berlina, con o senza DSG o 4x4) possono comportare l'uso di dischi con dimensioni e specifiche diverse.
- Elenco dettagliato dei parametri: Confrontare attentamente i dati tecnici del disco (diametro esterno, spessore, spessore minimo, altezza, numero di fori, diametro del foro di centraggio, tipo di disco) con le specifiche del produttore o quelle del disco originale.
- Produttore affidabile: Optare per dischi freno di aziende rinomate nel settore, come quelle citate, che garantiscono qualità dei materiali e processi produttivi avanzati. Un esempio è Tomex Brakes, un'azienda polacca con una lunga esperienza nella produzione di elementi del sistema frenante, conosciuta per l'utilizzo di ghisa di alta qualità e tenore di carbonio ottimizzato, con un processo di fusione monitorato da moderni sistemi informatici. La loro attenzione alla geometria precisa e alla distribuzione uniforme della temperatura aiuta a prevenire cricche e deformazioni.
Considerazioni sull'Estetica e le Prestazioni
Per i proprietari di Skoda Octavia RS, in particolare quelli con cerchi di grandi dimensioni come i 19 pollici del pacchetto Xtreme, la dimensione dei dischi freno anteriori non è solo una questione di prestazioni, ma anche di estetica. Dischi più grandi, come quelli da 340 mm, possono riempire meglio lo spazio all'interno del cerchio, offrendo un impatto visivo più gradevole e coerente con l'aspetto sportivo del veicolo. La preoccupazione di trovarsi con dischi da 312 mm anziché da 340 mm è comprensibile in questo contesto, in quanto una dimensione inferiore potrebbe apparire "sottodimensionata" visivamente rispetto ai grandi cerchi.
Tuttavia, è fondamentale distinguere tra percezione estetica e funzionalità tecnica. Anche se un disco più piccolo può sembrare meno imponente, se le sue specifiche tecniche (materiali, ventilazione, spessore) sono adeguate al peso e alla potenza del veicolo e all'uso previsto, esso garantirà comunque una frenata sicura ed efficace. La definizione di "sottodimensionato" in termini tecnici si applica quando un componente non è in grado di svolgere la sua funzione senza cedimenti strutturali o significative perdite di efficacia sotto sforzo, indipendentemente dall'impatto visivo.
Manutenzione e Sostituzione dei Dischi Freno
La durata dei dischi freno dipende da numerosi fattori, tra cui lo stile di guida, le condizioni stradali, il peso del veicolo e la qualità dei materiali. Una guida aggressiva con frenate brusche e ripetute accelera l'usura dei dischi e delle pastiglie. È buona pratica controllare lo spessore dei dischi a ogni cambio pastiglie o durante la manutenzione programmata. Utilizzare un calibro specifico per misurare lo spessore del disco e confrontarlo con il valore di spessore minimo impresso sul disco stesso o riportato nelle specifiche tecniche del veicolo.
La sostituzione dei dischi freno deve essere sempre effettuata in coppia sullo stesso asse per garantire una frenata equilibrata. È inoltre fortemente raccomandato sostituire anche le pastiglie freno contestualmente ai dischi, in modo da assicurare un accoppiamento ottimale tra i due componenti e massimizzare l'efficienza del nuovo sistema frenante. Il mancato rispetto dello spessore minimo può compromettere seriamente la sicurezza del veicolo, aumentando gli spazi di frenata e il rischio di incidenti.
Un aspetto da non sottovalutare è la coppia di serraggio dei bulloni/viti, che per i dischi freno è un dato critico. Ad esempio, per i dischi anteriori con diametro di 280.0 mm, la coppia di serraggio raccomandata è di 120.0 Nm. Il rispetto di questa specifica è essenziale per evitare problemi come il disallineamento del disco, vibrazioni anomale o, nei casi più gravi, il distacco del disco.
In sintesi, la corretta scelta e manutenzione dei dischi freno per la Skoda Octavia richiede un'attenta considerazione dei dati tecnici, inclusi gli spessori minimi, i diametri, i tipi di ventilazione e i codici di compatibilità. Solo così si può garantire la sicurezza, l'affidabilità e le prestazioni ottimali del sistema frenante del veicolo.
