Lo smontaggio di parti interne del veicolo, come il cruscotto o i pannelli delle portiere, può sembrare un'impresa ardua, ma con gli strumenti e le istruzioni corrette, è un lavoro che può essere eseguito con successo anche da appassionati. Questa guida fornisce una panoramica dettagliata delle procedure di smontaggio per diverse componenti interne, concentrandosi in particolare sulla Skoda Octavia, ma con concetti applicabili anche ad altri modelli del gruppo VAG come Karoq e Fabia. Verranno affrontate le operazioni relative ai pannelli delle portiere, alle modanature della plancia e ad altri elementi, offrendo consigli pratici per evitare danni e garantire un rimontaggio corretto.
Considerazioni Preliminari e Strumentazione Necessaria
Prima di iniziare qualsiasi operazione di smontaggio, è fondamentale preparare l'ambiente e gli strumenti adeguati. Un posto comodo e spazioso per parcheggiare la macchina è essenziale, così come l'abbassamento di tutti i finestrini per facilitare l'accesso ai pannelli delle portiere.
L'elenco degli strumenti essenziali include:
- Un panno di stoffa: utile per avvolgere gli strumenti e prevenire graffi alle plastiche.
- Un grosso cacciavite a taglio: da utilizzare con il panno per fare leva in modo sicuro.
- Un kit di brugole: per le viti a brugola presenti in diversi punti.
- Un cacciavite a croce: per le viti a stella e altre fissate con questo tipo di impronta.
- Un piccolo palanchino o cacciavite levachiodi: rivestito con panno, per fare leva sui pannelli.
- Un rialzo/sostegno di qualsiasi tipo: alto circa 30-40 cm, per appoggiare i pannelli delle portiere una volta rimossi e facilitare il lavoro sui cablaggi.
- Un trapano a batteria o avvitatore con kit di punte da ferro: specificamente per rimuovere le termosaldature delle modanature.
È consigliabile leggere attentamente tutte le istruzioni prima di iniziare, per avere una visione completa del processo e assicurarsi di avere tutto il necessario a portata di mano. Molte delle procedure descritte sono simili per i veicoli del gruppo, poiché i punti di fissaggio dei pannelli porta e altri elementi interni condividono spesso un design comune.
LAVAGGIO INTERNI AUTO: Come fare e QUALI prodotti USARE

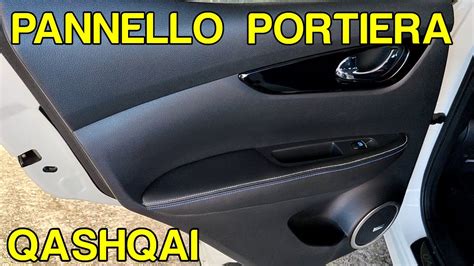

Smontaggio dei Pannelli delle Portiere
Lo smontaggio dei pannelli delle portiere è un'operazione che richiede pazienza e precisione. Sarà descritta la procedura per la portiera lato guida, con le opportune annotazioni per le altre portiere.
Passo 1: Rimozione del Pannellino Maniglia, Pulsantiera Alzavetri e Joystick Specchi (Portiera Lato Guida)
L'operazione inizia facendo leva lungo la fessura del pannellino, partendo dal lato del joystick e procedendo lentamente verso la maniglia. È consigliabile utilizzare un cacciavite piatto e largo avvolto in un panno per evitare di rovinare le plastiche. Una volta che il pannellino si è sollevato a sufficienza, è possibile continuare l'operazione con le dita, tirando delicatamente ma con decisione verso di sé. La foto del pannellino smontato mostra chiaramente dove si trovano i ganci gialli da disincastrare.
Una volta rimosso il pannellino, è necessario scollegare gli spinotti della pulsantiera e del joystick. Questi spinotti sono dotati di una piccola levettina di incastro protetta da un pezzetto di plastica. Se non si riesce ad abbassare la levettina con le dita, si può fare leva con un cacciavitino piccolo a taglio, ma con estrema delicatezza, in quanto è una parte abbastanza fragile.
Passo 2: Smontaggio della Plastica Tweeter/Pulsante Serrature
Anche in questo caso, la rimozione richiede di fare leva nel punto specifico, come indicato nella prima foto di riferimento. Tirando il pannellino, si staccherà senza eccessivo sforzo. Dietro, si troverà lo spinotto nero del pulsante serrature, che va sfilato premendo la consueta levettina di bloccaggio.
Passo 3: Identificazione e Rimozione delle Viti/Brugole del Pannello Porta
Prima di procedere con la rimozione vera e propria del pannello, è necessario svitare tutte le viti di fissaggio. Sotto il pannellino alzavetri si trovano due viti a brugola. Un'altra vite a brugola è situata sotto il pannellino del tweeter. Infine, due viti a stella sono presenti sotto il profilo della portiera. Assicurarsi di rimuoverle tutte con gli strumenti appropriati.
Passo 4: Rimozione Fisica del Pannello Porta
Questa è la fase più delicata e richiede una combinazione di forza e precisione. Utilizzare uno strumento piatto e largo, come un cacciavite levachiodi o un piccolo palanchino, rivestito con il panno per proteggere le plastiche e la vernice. Inserire lo strumento nella parte bassa della pannellatura, facendo leva lentamente per creare un'apertura.
Una volta inserito lo strumento, si deve fare leva con decisione, partendo dalla parte bassa del pannello e salendo verso l'alto su entrambi i lati. Si sentiranno i ganci a pressione disincastrarsi uno dopo l'altro dalle loro sedi. I rumori possono essere sgradevoli, ma è importante non avere paura, poiché non si romperà nulla se l'operazione viene eseguita correttamente. Tuttavia, non tirare ancora il pannello troppo verso di sé, poiché sotto ci sono ancora tutti i cablaggi e il cavo Bowden della maniglia da sganciare.
È fondamentale non fare assolutamente leva nella parte alta del pannello. Una volta disincastrati tutti i ganci a pressione inferiori e laterali, il pannello rimarrà appeso lungo tutto il bordo superiore dello sportello, quello attraverso il quale scorre il vetro, e a un gancio in plastica inserito nel triangolino interno di plastica nera in corrispondenza dello specchietto. Con decisione, muovere e tirare il pannello verso di sé per sfilarlo da questi incastri, poiché è semplicemente appeso a questo profilo.
Passo 5: Sconnessione dei Cablaggi e del Cavo Bowden della Maniglia
Una volta che il pannello è libero dagli incastri, appoggiarlo su un sostegno per lavorare più comodamente sui cablaggi e sul cavo Bowden della maniglia apriporta. Tutti gli spinottini sono dotati del consueto gancino di sicurezza e sono avvolti in un pezzetto di gommapiuma. Si scollegano facilmente a mano una volta spostata la gommapiuma di protezione.
I cablaggi da scollegare includono:
- Luce di ingombro/antipozzanghera
- LED dell'antifurto
- LED maniglia porta
- Midrange
- Cavo Bowden della maniglia apriporta
Quest'ultimo è fissato al pannello da un gancino in plastica che va leggermente sollevato, tirato indietro e allontanato dal pannello. La testolina a forma di martello del cavo si inforca nella maniglia cromata. A questo punto, il pannello sarà completamente libero e la portiera risulterà "nuda".
Passo 6: Rimozione delle Modanature (Radica/Argento/Nere)
Le modanature interne, a differenza di quanto si possa pensare, non sono semplicemente ad incastro o avvitate. Sono termosaldate ai pannelli. Per rimuoverle, è necessario far "saltare" tutte le termosaldature utilizzando un trapano/avvitatore con una punta da ferro grossa, da 9 o da 10. I punti in cui agire sono specificamente indicati da frecce di riferimento. Bastano due o tre giri della punta per rompere le saldature; non trapanare con troppa violenza per evitare di trapassare il pannello e renderlo inutilizzabile.
Una volta rimosse e riverniciate del colore desiderato, i perni interni delle modanature vanno leggermente smussati con una lima o un Dremel. Successivamente, le modanature possono essere incollate di nuovo nelle loro sedi utilizzando un adesivo robusto come silicone, colla da parabrezza, bicomponente o "Millechiodi". È consigliabile utilizzare dello scotch di carta per un paio di giorni per assicurare una presa salda.
Rimontaggio e Varianti per Altre Portiere
Per rimontare il tutto, è sufficiente ripetere queste operazioni al contrario. È fondamentale ricordare, prima di bloccare nuovamente il pannello, di far passare attraverso i fori i cavi degli alzavetri, del joystick e del pulsante apriporte.
La procedura è identica per la portiera anteriore destra, con l'unica differenza che non è presente il LED dell'antifurto da scollegare. Anche per le portiere posteriori la procedura è sostanzialmente la stessa, con l'unica differenza che vi è una sola vite a croce nel profilo inferiore della portiera. Quando si rimonta il pannello della portiera posteriore sinistra, ricordarsi di reinserire nell'apposito foro il tubicino di scarico in gomma del portaombrelli.

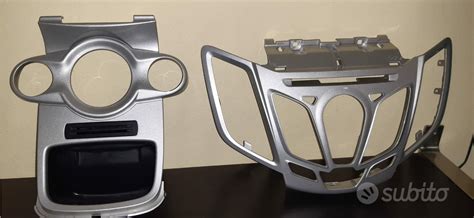

Smontaggio delle Modanature della Plancia
Lo smontaggio delle modanature della plancia è generalmente più semplice rispetto ai pannelli delle portiere, in quanto questi pezzi sono perlopiù montati con ganci a pressione.
Componenti della Plancia da Rimuovere
Pezzo a sinistra, sopra al selettore dei fari: Questo elemento si rimuove facendo leva con il solito cacciavite rivestito per evitare danni.
Cornice intorno al navigatore/autoradio: Una volta staccata questa cornice, si noterà che ad essa è collegato l'indicatore di attivazione/disattivazione dell'airbag passeggero. Se si scollega questo spinotto e si accende la macchina, sul quadro strumenti compariranno una spia e un messaggio di avaria airbag. Questo non indica un problema reale agli airbag, che continueranno a funzionare perfettamente, ma segnala semplicemente la mancanza dell'indicatore. Se si intende lavorare sulla cornice, è sufficiente staccare l'indicatore, che è tenuto alla cornice da due gancini, e lasciarlo attaccato al suo posto.
Pezzo a sinistra del navigatore/autoradio: Anche questo si rimuove facendo leva.
Pezzo più lungo lato passeggero: Per togliere questo elemento, iniziare tirando a mano il lato più vicino al navigatore. Man mano che si procede verso destra, aiutarsi facendo leva con il cacciavite per non deformare il pezzo.
Quesiti e Problematiche Specifiche: Dalle Alfa Romeo 33 alla Skoda Fabia
Le discussioni e le esperienze degli utenti rivelano diverse sfide e richieste specifiche che possono sorgere durante lo smontaggio e la manutenzione di parti interne del veicolo.
Strumentazione Alfa Romeo 33 Prima Serie

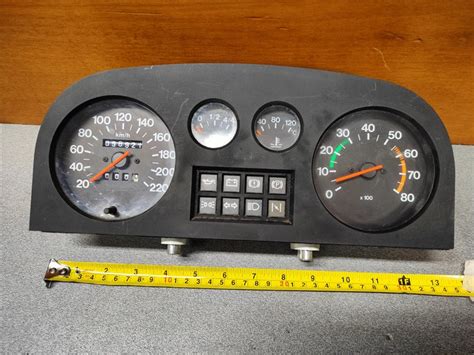

Per la strumentazione della prima serie della Alfa Romeo 33, la procedura inizia con la rimozione dell'involucro in plastica che racchiude il quadro. È possibile individuare l'incastro da disimpegnare osservando la strumentazione dall'esterno del parabrezza. Questo può essere utile per affrontare problemi come il contachilometri che fa le bizze, luci fioche o piccole spaccature nel cruscotto.
In caso di sostituzione dell'intero gruppo strumenti, ad esempio passando da strumenti Jaeger a Veglia Borletti, non dovrebbero esserci problemi di compatibilità, in quanto sono generalmente equivalenti. Riguardo ai tasti alzafinestrini nella console centrale che non si illuminano più (tipico dei tasti piccoli e rotondi illuminati di verde della prima serie), è spesso possibile cambiare le lampadine interne. Per farlo, è necessario smontare i tasti stessi e individuare il tipo di lampadina da acquistare, che sono solitamente di piccole dimensioni.
Smontaggio Montante A e Gestione dei Cavi Dashcam su Skoda Fabia
L'installazione di accessori come una dashcam può richiedere lo smontaggio del montante A per nascondere i cavi. Su una Skoda Fabia Montecarlo, l'alimentazione della dashcam può avvenire tramite la presa accendisigari nel bracciolo guidatore, con il cavo nascosto nel montante A lato passeggero, nella sua parte più alta a confine con il parabrezza, per non interferire con l'apertura degli airbag a tendina laterali.
Tuttavia, lo smontaggio del pannello di plastica che copre il montante A può presentare delle difficoltà. Le clip di aggancio, in particolare la prima nella parte più alta vicino al cielo dell'abitacolo, possono essere complesse. Mentre la seconda e la terza clip sono le classiche a V in metallo del gruppo VAG (che si estraggono facendo trazione), la prima clip può avere una forma simile a una V ma "uncinata", ancorandosi al corpo vettura in modo da non staccarsi con la semplice trazione. Questa componente metallica è spesso vincolata al pannello di copertura in plastica tramite una corta e robusta corda in tessuto arancione, che previene lo scorrimento del pezzo in caso di esplosione dell'airbag.
Questa particolare clip "uncinata" con cordino arancione sembra essere una caratteristica inedita su alcuni modelli recenti come la nuova Fabia e non sempre è rappresentata nei manuali di officina standard. In questi casi, il pannello plastico di copertura potrebbe sganciarsi di pochi centimetri, creando una fessura sufficiente per far passare un cavo, ma senza permettere una rimozione completa a causa dell'ancoraggio. Anche i perni in basso del pannello che si agganciano al cruscotto potrebbero non staccarsi completamente per lo stesso motivo. Il riaggancio del pannello al montante può essere difficoltoso se la corda arancione è troppo corta (circa 4 cm), limitando lo spazio di manovra per reinserire correttamente la clip metallica nel suo incavo di plastica nel pannello. Se si è fatto eccessiva forza nello smontaggio, è possibile che non fosse la tecnica giusta, e il dubbio che la clip fosse di tipo ARaymond a due stadi (sgancio parziale e poi pressione per lo sgancio completo) è legittimo, anche se in questo specifico caso non sembra rientrare in tale categoria.
Sostituzione Quadro Strumenti con Virtual Cockpit: Un'Opzione Complessa

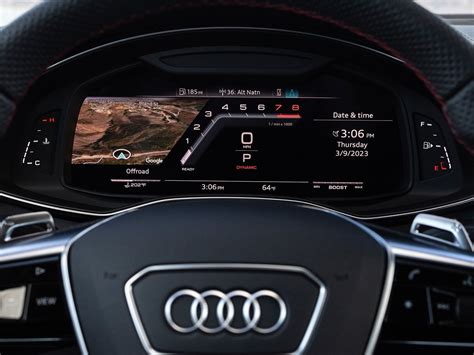

La sostituzione del display o quadro strumenti analogico con un quadro digitale Virtual Cockpit è un desiderio comune tra i proprietari di veicoli moderni, specialmente su modelli come il Karoq Scout. Tuttavia, questa operazione è decisamente complessa e presenta diverse implicazioni.
Complessità e Garanzia
Da tutte le notizie disponibili, questa operazione appare già complessa. Se il Virtual Cockpit non è stato scelto in fase d'ordine del veicolo, il retrofit aftermarket può essere problematico. La principale preoccupazione riguarda la garanzia: se il veicolo è ancora sotto garanzia, una modifica di tale portata invaliderebbe qualsiasi copertura su componenti elettrici o elettronici correlati. Se dovesse capitare un problema, in garanzia il pezzo verrebbe sostituito, ma se il montaggio è stato fatto in aftermarket, la riparazione o sostituzione non sarebbe coperta. Estendere la garanzia su un veicolo con modifiche sostanziali non ufficiali è estremamente difficile se non impossibile.
Distrazione alla Guida e Funzionalità
Un altro aspetto da considerare è la distrazione alla guida. Sebbene un quadro digitale offra molte più informazioni e possibilità di personalizzazione, può anche distogliere l'attenzione dalla strada. La differenza principale rispetto ai quadri classici è che il quadro analogico è spesso ostruito dal volante che gira, mentre il Virtual Cockpit, oltre al navigatore, presenta altre "mille arzigogolate graficose" che possono distogliere l'attenzione. A livello di distrazione, potrebbe essere equivalente alle configurazioni classiche. L'unica soluzione che minimizzerebbe veramente la distrazione sarebbe un HUD (Head-Up Display) di tipo aeronautico, che proietta le informazioni direttamente sul parabrezza nel campo visivo del conducente.
In definitiva, se il venditore non ha chiarito la presenza di serie del Virtual Cockpit in fase d'ordine, rimediare successivamente con un'installazione aftermarket è un percorso che richiede un'attenta valutazione dei rischi e dei costi.
Conclusione Parziale

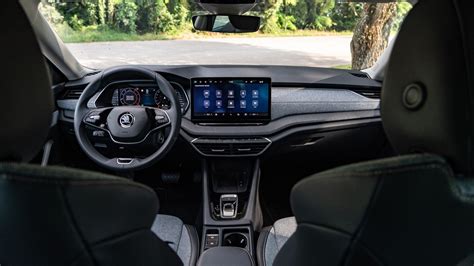

Il processo di smontaggio del cruscotto e dei pannelli interni di una Skoda Octavia, e per estensione di altri veicoli del gruppo VAG, è un'operazione che, sebbene dettagliata e a volte laboriosa, è fattibile seguendo le istruzioni con precisione. La chiave del successo risiede nella preparazione, nell'uso degli strumenti corretti e nell'approccio metodico. Che si tratti di riverniciare modanature, sostituire componenti elettriche o installare accessori, comprendere la struttura e i punti di fissaggio è fondamentale per evitare danni e garantire un rimontaggio sicuro e funzionale. Le complessità aumentano quando si considerano modifiche significative come l'installazione di un Virtual Cockpit, dove fattori come la garanzia e la sicurezza stradale diventano prioritari.
