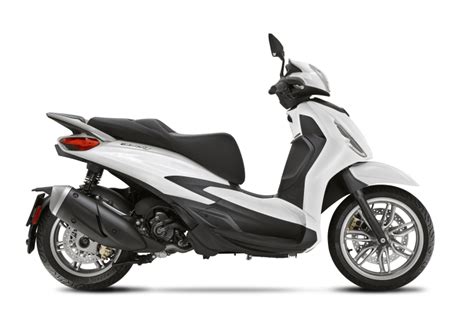

La manutenzione del sistema di trasmissione di uno scooter di alta gamma come il Piaggio Beverly 350 EU4, specialmente quando si mira a migliorarne le prestazioni attraverso l'installazione di componenti aftermarket come variatori e frizioni potenziate, richiede una comprensione dettagliata dei suoi componenti e delle procedure corrette. Lo smontaggio della frizione, in particolare, rappresenta una fase cruciale che permette di accedere non solo a questo sistema, ma anche al variatore, un'operazione comune tra gli appassionati che desiderano ottimizzare l'accelerazione e la risposta del motore.
Accesso ai Componenti della Trasmissione: La Rimozione del Carter
Prima di poter intervenire sulla frizione e sul variatore, è indispensabile rimuovere il carter della trasmissione. Questa procedura inizia tipicamente con la rimozione di pannelli esterni e carenature per accedere alla zona interessata. Successivamente, sarà necessario svitare il carter stesso, che è solitamente fissato da una serie di viti di varia lunghezza. È fondamentale segnare o organizzare meticolosamente queste viti per garantire la corretta reinstallazione, poiché un montaggio errato potrebbe causare danni. Una volta rimoste tutte le viti, il carter può essere staccato. Attenzione: potrebbe essere sigillato con della guarnizione liquida o un sottile strato di pasta sigillante, quindi potrebbe richiedere una leggera leva per essere separato con cura, evitando di danneggiare le superfici di accoppiamento.
Smontaggio del Variatore: Un Primo Passo Essenziale

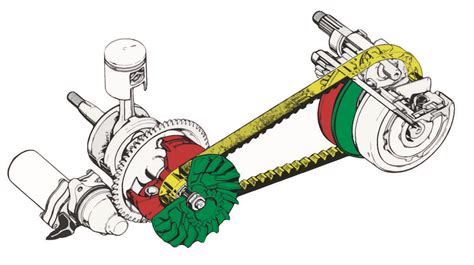

Una volta esposto il gruppo trasmissione, il primo componente accessibile è generalmente il variatore. Questo sistema, responsabile della variazione del rapporto di trasmissione in base ai giri del motore, è fissato da un dado centrale. Per svitare questo dado, è quasi sempre necessario bloccare la rotazione dell'albero motore. Senza un adeguato sistema di bloccaggio, la forza necessaria per allentare il dado farebbe girare l'intero gruppo motore. Un metodo efficace è l'uso di un attrezzo specifico che blocca il volano o, in alternativa, un metodo improvvisato ma efficace consiste nell'inserire un cacciavite robusto tra i denti della corona del motorino d'avviamento o tra le alette del volano (se accessibile).
Una volta che il variatore è libero dall'albero motore, può essere sfilato. È importante notare l'ordine e l'orientamento dei componenti, come le guide dei rulli e i dischi del variatore, poiché un montaggio errato potrebbe compromettere il funzionamento o causare danni. La sostituzione dei rulli con altri di peso differente o l'installazione di un variatore completo aftermarket, come ad esempio un'unità Polini, è una delle modifiche più comuni per alterare le caratteristiche di erogazione della potenza dello scooter.
La Frizione: Componente Chiave per l'Accelerazione
Dopo aver rimosso il variatore, si accede al gruppo frizione. La frizione centrifuga, che nel Piaggio Beverly 350 EU4 opera in bagno d'olio, è un sistema complesso progettato per innestare la trasmissione solo quando il motore raggiunge un certo regime di giri. Il suo smontaggio richiede strumenti specifici e una certa forza.
Il gruppo frizione è composto da diversi elementi: il tamburo o campana della frizione, che ruota solidale con la ruota posteriore (tramite la trasmissione finale), e il gruppo frizione vero e proprio, che si innesta sulla campana al salire dei giri motore. Il gruppo frizione è fissato all'albero motore tramite un dado centrale.
La Sfida del Dado della Campana Frizione
Come segnalato da alcuni possessori, uno dei passaggi più critici nello smontaggio della frizione è la rimozione del dado che fissa la campana della frizione all'albero motore. Questo dado è solitamente molto serrato e, nel caso specifico del Beverly 350 EU4, è stato riscontrato che la misura della bussola necessaria è di 46 mm.

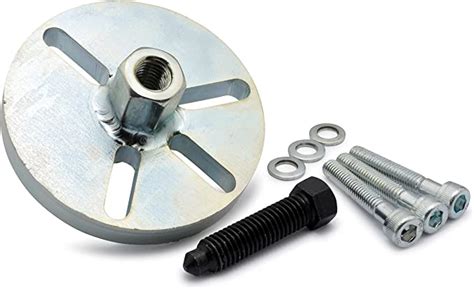

Per affrontare questo dado, una pistola ad impulsi (avvitatore pneumatico o elettrico ad alta coppia) è altamente raccomandata. La potenza e la rapidità di questi strumenti sono spesso necessarie per vincere il serraggio originale, che può essere considerevole. Tentare di svitare un dado così stretto con una chiave a mano, anche con un lungo prolunga, può essere estremamente difficile e pericoloso se non si dispone di un sistema di bloccaggio efficace per l'intero gruppo frizione/campana.
Tenere fermo il gruppo frizione/campana mentre si applica la forza sul dado è una sfida significativa senza un supporto adeguato. Una morsa di grandi dimensioni potrebbe essere ideale, ma non è sempre disponibile o pratica in un contesto di manutenzione domestica. L'uso della pistola ad impulsi, combinato con una bussola di alta qualità del diametro corretto (46 mm in questo caso) e, se necessario, una robusta prolunga, permette di concentrare la forza in modo più efficiente e rapido, riducendo il rischio di danni o infortuni.
Estrazione e Sostituzione dei Componenti della Frizione
Una volta rimosso il dado da 46 mm, la campana della frizione può essere estratta. All'interno della campana si trovano i ceppi della frizione, che vengono spinti verso l'esterno contro la campana stessa man mano che i giri del motore aumentano, trasferendo la potenza alla ruota.
La frizione è composta da una molla di contrasto (o molla di richiamo) che lavora in opposizione alla forza centrifuga dei ceppi. La sostituzione della molla di contrasto con una più dura, come una proposta da Polini, è un'altra modifica comune per modificare il punto di innesto della frizione, permettendo al motore di salire a giri più alti prima che la frizione inizi a 'mordere', migliorando così l'accelerazione da fermo o in uscita di curva.
La molla di contrasto è solitamente alloggiata all'interno del gruppo frizione stesso. Per accedervi, potrebbe essere necessario smontare ulteriormente il pacco frizione dalla sua sede sull'albero motore. Questo spesso comporta la rimozione di una ghiera o di un sistema di fissaggio che trattiene i ceppi e la molla. La sostituzione della molla è un'operazione relativamente semplice una volta che il gruppo è smontato, ma richiede attenzione al corretto posizionamento dei componenti.
Frizione a Bagno d'Olio: Considerazioni Specifiche
È importante notare che il Beverly 350 EU4 utilizza un sistema di frizione a bagno d'olio, a differenza di molti scooter di cilindrata inferiore che utilizzano frizioni a secco. Questo significa che la frizione è immersa nell'olio motore (o in un olio specifico per trasmissioni, a seconda del design). Questa configurazione offre generalmente vantaggi in termini di raffreddamento e durata dei componenti, ma anche alcune specificità nella manutenzione.

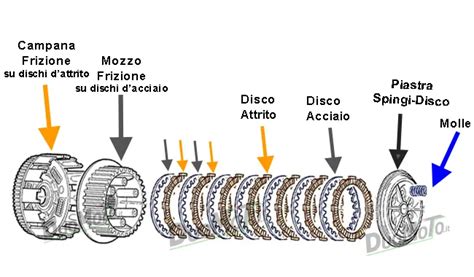

Quando si parla di sostituzione dei dischi frizione, come nel caso dell'intenzione di montare dischi Malossi per un maggiore spunto in accelerazione, è fondamentale procurarsi i ricambi corretti per un sistema a bagno d'olio. A volte, può risultare più difficile trovare un kit frizione completo di campana per questi modelli rispetto a scooter con frizioni a secco, poiché spesso sono disponibili sul mercato solo i pacchi dischi da sostituire all'interno del gruppo frizione esistente. Questi dischi sono progettati per lavorare in immersione oleosa e hanno caratteristiche di attrito specifiche.
La posizione dei dischi frizione è all'interno del carter motore, integrata nel sistema che trasmette il moto all'albero di uscita del cambio. Non si tratta di componenti esterni, ma parti integranti del gruppo di trasmissione primaria e secondaria. L'intervento sui dischi frizione richiede quindi l'accesso completo al gruppo frizione e, talvolta, la completa rimozione del pacco frizione dall'albero motore.
Rimontaggio e Verifica
Dopo aver installato i nuovi componenti (variatore, rulli, molla di contrasto, dischi frizione), il rimontaggio deve essere eseguito seguendo un ordine inverso rispetto allo smontaggio. È cruciale assicurarsi che tutti i componenti siano correttamente allineati e che le guarnizioni siano in buono stato o sostituite se necessario per garantire la tenuta.
Il serraggio dei dadi, in particolare quello della campana frizione e del variatore, deve essere effettuato con la coppia di serraggio specificata dal costruttore. L'uso di una chiave dinamometrica è fondamentale per evitare sia un serraggio insufficiente, che potrebbe portare al cedimento del dado o al disallineamento dei componenti, sia un serraggio eccessivo, che potrebbe danneggiare la filettatura dell'albero motore o altri componenti.
Una volta rimontato il tutto, è consigliabile avviare il motore e verificare che non ci siano rumori anomali o perdite d'olio. Un breve test su strada permetterà di valutare il comportamento della nuova trasmissione, verificando che l'accelerazione sia migliorata come desiderato e che tutti i componenti funzionino in armonia.
