La manutenzione e la riparazione di una motosega cinese, in particolare per quanto riguarda la frizione, possono presentare sfide uniche dovute alle specificità costruttive di questi attrezzi. Questo articolo si propone di fornire una guida completa e dettagliata per affrontare lo smontaggio e il montaggio della frizione, affrontando i problemi comuni riscontrati dagli utilizzatori, con particolare attenzione ai modelli "cinesina ad aria".
Comprendere il Sistema Frizione delle Motoseghe

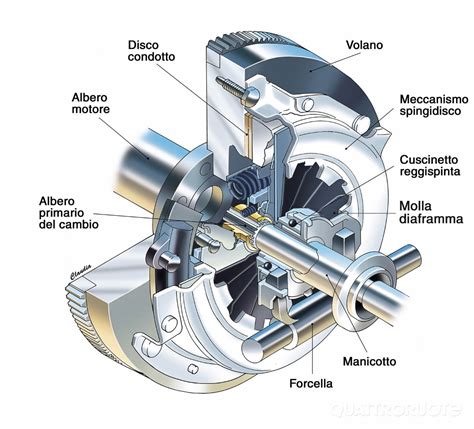

Prima di addentrarci nelle procedure pratiche, è fondamentale comprendere il ruolo e la funzione della frizione in una motosega. La frizione è un componente meccanico essenziale che permette di disaccoppiare il motore dalla catena di taglio. Quando il motore è al minimo, la frizione è disinnestata, impedendo alla catena di muoversi e garantendo la sicurezza dell'operatore. Accelerando, la forza centrifuga agisce sulle ganasce della frizione, che si espandono e ingranano con il tamburo della frizione, trasmettendo così la potenza del motore alla catena e permettendole di tagliare.
Nelle motoseghe cinesi, specialmente nei modelli entry-level o "cinesina ad aria", questo sistema può presentare delle variazioni rispetto ai marchi più blasonati. Comprendere queste differenze è il primo passo per una corretta manutenzione.
Smontaggio della Frizione: Passaggi Chiave e Criticità
Lo smontaggio della frizione può rivelarsi un'operazione delicata, soprattutto se non si è pratici o se si incontrano problematiche specifiche legate alla costruzione della motosega.
La Rimozione del Bullone Centrale
Il primo ostacolo che molti incontrano è il bullone centrale che fissa la frizione all'albero motore. Questo bullone può essere serrato con una forza considerevole e, in alcuni casi, può essere difficile da svitare. Un problema comune è che, tentando di svitare il bullone, si avvii anche la rotazione del volano, rendendo impossibile applicare la coppia necessaria.

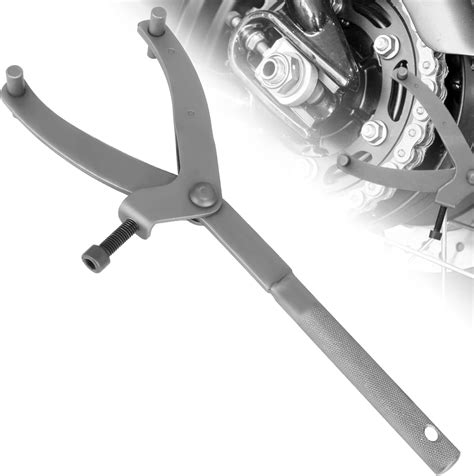

Per superare questo inconveniente, è necessario bloccare il volano. Un metodo efficace, come riportato da alcuni utilizzatori, consiste nel bloccare il volano dall'altra parte. Questo può essere fatto in diversi modi, a seconda degli attrezzi a disposizione e della configurazione specifica della motosega. In alcuni casi, si può inserire un cacciavite robusto o un attrezzo apposito tra le alette del volano per impedirne la rotazione mentre si agisce sul bullone centrale con una chiave a bussola o una chiave inglese.
L'Estrazione della Frizione
Una volta rimosso il bullone centrale, l'estrazione della frizione stessa può presentare delle difficoltà. La frizione è spesso calettata sull'albero motore tramite una "mezzaluna" o una chiavetta, che garantisce l'accoppiamento solidale tra i due componenti.
Esistono diverse tecniche per facilitare lo smontaggio:
- Colpi Mirati: Alcuni suggeriscono di dare dei colpi perpendicolarmente all'albero motore, al centro della frizione. Questo può aiutare a "sbloccare" la frizione dall'albero. È fondamentale che questi colpi siano precisi e non eccessivamente violenti per evitare danni.
- Leva con Cacciaviti: Un metodo più comune e spesso efficace è quello di fare leva con tre cacciaviti sulle massette della frizione (le parti mobili che contengono le ganasce). Spingendo dal basso verso l'alto, si cerca di sollevare la frizione dall'albero. È importante applicare la leva in punti strategici, evitando di danneggiare i componenti.
- Utilizzo di un Estrattore: In situazioni più ostinate, l'uso di un estrattore specifico per frizioni può essere la soluzione migliore. Questo attrezzo è progettato per fare presa sulla frizione e tirarla via dall'albero motore in modo controllato e sicuro.
Alcuni forum di appassionati riportano che, "dando dei colpi perpendicolarmente all'albero motore e facendo leva con tre cacciaviti sulle massette, la frizione si è tolta subito". Un altro metodo descritto è "battere con un martello al centro della frizione ovviamente dopo aver tolto il bullone e contemporaneamente si fa leva sui punti evidenziati sulle massette con i cacciaviti spingendo dal basso verso l'alto, così si dovrebbe togliere subito".
La Criticità della Mezzaluna (Chiavetta)
Uno degli aspetti più dibattuti e fonte di confusione riguardo alle motoseghe cinesi, specialmente quelle "ad aria", riguarda la presenza e il posizionamento della mezzaluna.
Mezzaluna sul Volano o sulla Frizione?

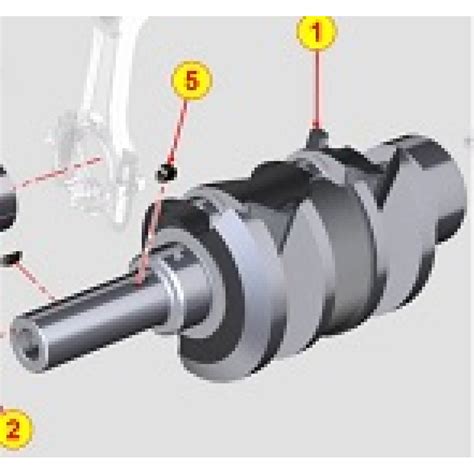

In molti motori, la mezzaluna è presente sia sull'albero motore che sul corrispondente incasso nella frizione o nel volano, garantendo un allineamento preciso e prevenendo lo slittamento. Tuttavia, nel caso di alcune motoseghe cinesi "ad aria", si è notato che la mezzaluna è presente unicamente sul volano, mentre la frizione (o il suo alloggiamento) non presenta l'incasso corrispondente.
Un utente ha descritto la propria esperienza: "stavo smontando la frizione ed il volano sulla mia cinesina ad aria ed ho notato che la mezzaluna io ce l'ho sul volano e non sulla frizione… controllato, l'albero ha lì'incavo su ambedue i lati, ma la mezza luna è presente solo sul volano. Credi sia un problema se gira senza mezzaluna?".
La risposta prevalente in questi casi è che la mezzaluna è necessaria. Sebbene alcuni motori con potenze inferiori possano funzionare per un certo periodo senza di essa, la sua assenza aumenta significativamente il rischio di "slittamento" della frizione sull'albero motore. Questo slittamento può causare usura precoce e danni ai componenti, specialmente in motori con potenze maggiori. La mezzaluna garantisce che la frizione giri solidalmente con l'albero motore, senza possibilità di rotazione relativa.
La Sfida del Montaggio
Montare correttamente la frizione, assicurandosi che la mezzaluna sia perfettamente allineata e incastrata, può essere un'operazione frustrante. La precisione richiesta è elevata, e spesso sono necessari numerosi tentativi per ottenere un accoppiamento corretto. "Montare il volano o appunto la frizione incastrando bene la mezzaluna è sempre una disperazione… devi armarti di santa pazienza e provare e riprovare…"
In alcuni casi, per ottenere un incastro perfetto, si può rendere necessario un leggerissimo "scartavetraggio" delle superfici di contatto, ma con estrema cautela per non creare gioco eccessivo. Il gioco tra chiavetta e frizione/volano è la causa principale del "famoso 'schiavettamento'".
La Conicità dell'Albero e della Frizione
È importante notare che, in alcune configurazioni di motoseghe cinesi, i piattelli frizione possono essere privi di un incasso per la mezzaluna. In questi casi, la trasmissione del moto avviene tramite una sezione conica dell'albero motore che si accoppia con una sezione conica corrispondente sulla frizione. Anche in presenza di un albero conico, la presenza della mezzaluna è comunque preferibile per garantire un accoppiamento sicuro e duraturo.
Soluzioni per la Mancanza di Mezzaluna
La difficoltà nel reperire una mezzaluna specifica o la sua totale assenza sull'albero motore o sulla frizione porta spesso gli utilizzatori a cercare soluzioni alternative.
Dove Acquistare una Mezzaluna?
Trovare una mezzaluna di ricambio può essere complicato. Le ferramenta tradizionali e i fornitori industriali non sempre dispongono di questi specifici componenti. La ricerca può richiedere tempo e pazienza, esplorando negozi specializzati in ricambi per macchine agricole o da giardinaggio, oppure rivolgendosi a fornitori online.
Modifiche per Chiavetta Standard
Di fronte alla difficoltà di reperimento, alcuni si chiedono se sia possibile adattare una chiavetta classica. L'idea di "fargli la sede per una chiavetta standard con la fresa" è stata avanzata. Questa soluzione, sebbene tecnicamente possibile, richiede competenze specifiche di lavorazione meccanica e l'utilizzo di attrezzature adeguate (come una fresatrice). È fondamentale eseguire questa modifica con estrema precisione per garantire un accoppiamento sicuro e non compromettere l'integrità dell'albero motore o della frizione.
3 modi per fare sedi chiavette per trasmissione della potenza
Montaggio della Nuova Frizione
Il montaggio della nuova frizione segue, in linea di massima, i passaggi inversi dello smontaggio, ma con alcune precauzioni aggiuntive.
Allineamento e Posizionamento
Assicurarsi che la mezzaluna sia correttamente posizionata sia sull'albero motore che nella sede della frizione (se presente). Se la frizione non ha la sede per la mezzaluna ma si basa su un accoppiamento conico, assicurarsi che entrambe le superfici coniche siano pulite e prive di detriti.
Inserimento della Frizione
Inserire la frizione sull'albero motore. Se l'accoppiamento è stretto, si può utilizzare un martello di gomma per picchiettare delicatamente la frizione in posizione, facendo attenzione a non danneggiarla.
Serraggio del Bullone Centrale
Una volta che la frizione è completamente inserita, si procede al serraggio del bullone centrale. Anche in questa fase, è necessario bloccare il volano per evitare che giri durante il serraggio. La coppia di serraggio deve essere adeguata: non troppo stretta da danneggiare la filettatura, ma sufficientemente serrata da garantire che la frizione rimanga saldamente fissata all'albero motore.
Verifiche Post-Montaggio
Dopo il montaggio, è consigliabile effettuare alcune verifiche preliminari. Mettere in moto la motosega e verificare che la catena non si muova al minimo. Accelerare gradualmente e osservare il funzionamento della frizione, assicurandosi che ingrani correttamente e trasmetta la potenza alla catena.
Considerazioni Finali sulle Motoseghe Cinesi
L'esperienza con le motoseghe cinesi, come evidenziato dalle discussioni nei forum dedicati, spesso si traduce in un apprendimento "sul campo", affrontando problemi imprevisti e cercando soluzioni pratiche. La questione della mezzaluna è emblematica di queste sfide: la standardizzazione dei componenti può variare notevolmente, richiedendo all'utilizzatore una maggiore attenzione ai dettagli e, talvolta, una certa dose di ingegnosità.
Sebbene la tentazione di risparmiare sull'acquisto di una motosega sia forte, è importante essere consapevoli che la manutenzione e la riparazione potrebbero richiedere uno sforzo maggiore, sia in termini di tempo che di risorse. La comprensione dei meccanismi di base e la disponibilità a imparare e adattarsi sono fondamentali per mantenere operativa la propria attrezzatura.
In conclusione, smontare e montare la frizione di una motosega cinese, pur presentando delle complessità, è un'operazione che può essere portata a termine con successo seguendo attentamente le procedure, comprendendo le potenziali criticità (come la questione della mezzaluna) e, se necessario, ricorrendo a soluzioni alternative con la dovuta cautela.
