Lo scambiatore acqua-olio è un componente essenziale per il corretto funzionamento, l'efficienza e l'affidabilità di molti motori, inclusi quelli montati su veicoli come l'Opel Frontera o il Land Rover Td5. Sebbene sia spesso trascurato, un guasto a questo elemento può causare danni significativi al motore, rendendo la sua manutenzione e, se necessario, la sua sostituzione, operazioni di vitale importanza.
La Funzione dello Scambiatore Acqua-Olio e i Rischi Associati

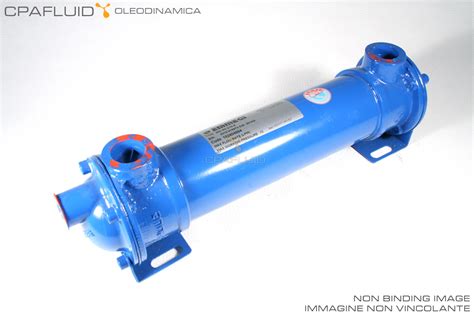

Il ruolo principale dello scambiatore acqua-olio è quello di regolare la temperatura dell'olio motore, sfruttando il liquido di raffreddamento. Nel Td5, ad esempio, è costituito da un radiatore in alluminio, posizionato all'interno del blocco motore e immerso nel liquido di raffreddamento. L'olio motore, scorrendo in pressione all'interno di questo radiatore, scambia calore con il liquido di raffreddamento circostante, mantenendo così la sua temperatura operativa ottimale. Questo design, tuttavia, presenta un punto critico: olio e liquido di raffreddamento scorrono in prossimità, separati unicamente dall'alluminio del radiatore e dagli O-ring che ne garantiscono la tenuta.
"Cose da matti ma non era meglio mettere un radiatore da parte per il raffreddamento olio come hanno le moto?", si potrebbe pensare, "Quando si buca sto cavolo di radiatore fa un bel danno al motore!". Questa riflessione sottolinea il rischio intrinseco di tale configurazione. La vicinanza tra i due fluidi implica che, in caso di guasto, può verificarsi una contaminazione reciproca, con conseguenze potenzialmente disastrose per il motore.
Scambiatore di Calore!😊😎 mai visto?
Cause di Guasto e Segnali da Non Sottovalutare
La causa principale della rottura dello scambiatore è l'ossidazione del radiatore in alluminio. Questa ossidazione può essere dovuta a diversi fattori: l'utilizzo di sola acqua nel circuito di raffreddamento, l'impiego di un liquido refrigerante non idoneo o la mancata sostituzione dell'antigelo nei tempi previsti. L'acqua del rubinetto, ad esempio, contiene minerali che possono favorire la corrosione e la formazione di incrostazioni nel tempo. "Io sapevo che bastava l'acqua del rubinetto miscelata con il refrigerante 50/50, anche sul contenitore del liquido originale Opel è indicato così", ha osservato un utente. Tuttavia, un'altra opinione suggerisce: "Sarà… però io miscelo sempre con acqua demineralizzata e mi trovo benissimo, sta sicuro che nel mio motore un'incrostazione non la trovi o un deposito non lo trovi". L'acqua demineralizzata, o distillata, è priva di minerali e quindi riduce il rischio di depositi e corrosione. Sebbene "ci siano diverse opinioni, io sapevo che ad esempio la distillata era da evitare perché creava problemi ai radiatori in alluminio però non ricordo perché e non so nemmeno se sia del tutto vera questa cosa e quindi nel dubbio ho sempre seguito le istruzioni del fabbricante", le esperienze individuali possono variare. Un utente ha riportato: "Per i problemi al radiatore in alluminio io ti posso fare le foto del didentro del mio che ho aperto dopo 12 anni di acqua distillata e refrigerante e mi sembra assolutamente integro."
I segnali di un guasto allo scambiatore acqua-olio possono includere la presenza di olio nel liquido di raffreddamento o di liquido di raffreddamento nell'olio motore. Nel caso di una perdita d'olio nella zona dei vitoni banjo, come accaduto a un utente, la causa potrebbe essere l'allentamento di tali componenti, che può essere scoperto solo smontando lo scambiatore.
Quando Intervenire: Riparazione Preventiva o Correttiva
La riparazione dello scambiatore acqua-olio si rende necessaria non solo quando il componente inizia a dare avvisaglie di guasto, ma può essere anche programmata in via preventiva. Ad esempio, "quando il veicolo supera i 20/25 anni, soprattutto se non si conosce la storia del motore", è una buona pratica considerare la sostituzione. Questo approccio proattivo può prevenire guasti maggiori e costosi. "Nel mio caso, anche se lo scambiatore era stato sostituito 80.000 km fa, una perdita d’olio nella zona dei vitoni banjo mi aveva fatto pensare a guarnizioni di scarsa qualità, così ho deciso di rifare il lavoro. Smontando lo scambiatore ho però scoperto che i vitoni erano talmente allentati da poterli svitare a mano." Questo evidenzia come anche un intervento precedente non garantisca una durata infinita senza controllo.
Land Rover, in caso di guasto, propone la sostituzione dell'intero gruppo scambiatore acqua-olio comprensivo di carter, con costi piuttosto elevati. Tuttavia, "se il carter originale è ancora in buone condizioni, è possibile acquistare sul mercato alternativo il solo radiatore dell’olio". Questa opzione può ridurre significativamente i costi di riparazione.
Il Processo di Smontaggio e Sostituzione

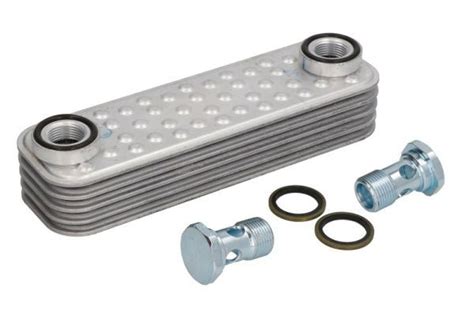

La sostituzione dello scambiatore acqua-olio è un'operazione che richiede precisione e attenzione. Prima di iniziare, è fondamentale avere a disposizione il "n°1 Kit riparazione scambiatore acqua olio: Nissens 90997 oppure, in alternativa, Britpart DA1127", e preparare il veicolo.
Preparazione e Smontaggio Preliminare
- Svuotare i circuiti: È essenziale svuotare sia l'olio motore che il liquido di raffreddamento per evitare contaminazioni e facilitare l'accesso allo scambiatore.
- Rimuovere il coperchio del filtro centrifugo: Per prima cosa, "rimuovere il coperchio del filtro centrifugo svitando le due viti da 8mm e gettare l’OR di tenuta". Questo passaggio aprirà l'accesso ai componenti interni.
Accesso allo Scambiatore
- Allentamento dei vitoni: "Usando la chiave da 28mm, allentare, senza svitare del tutto, i due vitoni che tengono il radiatore olio assicurato al carter (Cerchi verdi). Date solo un “colpetto” ai vitoni, così da rendervi più facile lo smontaggio successivo." È consigliabile non svitare completamente i vitoni in questa fase, poiché si rischierebbe "di contaminare il circuito del liquido di raffreddamento con l’olio presente dentro il radiatore".
- Rimozione dello scambiatore: Una volta allentati i vitoni, lo scambiatore può essere estratto.
Fasi di Rimontaggio
- Posizionamento del nuovo radiatore: "Posizionare il radiatore dentro il carter e avvitare i banjo nuovi usando la chiave da 28mm." La coppia di serraggio è cruciale, ma purtroppo "non vi so dare indicazione della forza precisa da usare, dato che io ho utilizzato una chiave a forchetta." È fondamentale assicurarsi che i nuovi banjo siano serrati correttamente per garantire la tenuta.
- Applicazione del sigillante: "Apporre un leggero strato di silicone sigillante sul piano del carter dello scambiatore e appoggiarci sopra la nuova guarnizione (ERR7220)." Questo assicura un'ulteriore protezione contro le perdite.
Operazioni Complementari Indispensabili
"Insieme alla sostituzione dello scambiatore acqua olio è tassativo procedere con la sostituzione dell’olio motore, con relativi filtri, e del liquido di raffreddamento." Questo è cruciale per eliminare eventuali contaminazioni e garantire che il sistema funzioni con fluidi puliti e nelle specifiche corrette.
Inoltre, "vi consiglio anche di sostituire la pompa dell’acqua, dato che vi troverete nella stessa zona di intervento." Questa raccomandazione è saggia, poiché la pompa dell'acqua è un altro componente chiave del sistema di raffreddamento che potrebbe aver subito stress o presentare usura, e sostituirla contestualmente riduce la necessità di futuri interventi nella stessa area, ottimizzando tempi e costi di manodopera.
"Terminato il rimontaggio potete provvedere a chiudere lo scarico dell’olio motore e procedere con il carico di olio nuovo." È importante seguire le specifiche del costruttore per il tipo e la quantità di olio e liquido refrigerante.
Considerazioni sui Fluidi Refrigeranti
La scelta e la miscelazione del liquido refrigerante sono argomenti che generano discussioni. "Questo volevo chiedere…. esiste un "tipo" di refrigerante che fa salire più velocemente la temperatura ideale per poi ovviamente mantenerla? Avendo le partenze a benzina…". La risposta è complessa, ma i liquidi refrigeranti sono formulati per avere specifiche proprietà termiche, tra cui la capacità di assorbire e dissipare calore. Alcuni additivi possono influenzare la velocità con cui il motore raggiunge la temperatura operativa. La scelta del liquido dovrebbe sempre basarsi sulle indicazioni del produttore del veicolo.
In merito alla miscelazione con acqua, "il liquido radiatore è un po' come l'olio motore… ognuno ha le sue idee e le sue convinzioni… giuste o sbagliate che siano vanno tutte rispettate, sono esperienze diverse…" Tuttavia, l'uso di acqua demineralizzata o distillata per la miscelazione è generalmente preferibile all'acqua del rubinetto, come suggerito: "sta sicuro che nel mio motore un'incrostazione non la trovi o un deposito non lo trovi." Sebbene si sia sentito dire che "l'acqua distillata raffreddasse di meno", questa affermazione non è supportata da spiegazioni scientifiche comuni e le esperienze personali di lunga durata con acqua distillata e refrigerante che mostrano integrità del sistema suggeriscono il contrario. L'importante è seguire le istruzioni del fabbricante del liquido refrigerante e del veicolo per la miscelazione, poiché una miscela 50/50 con acqua demineralizzata è spesso la soluzione consigliata per massimizzare le proprietà antigelo e anticorrosione. "Però nel frattempo dovevo rabboccare (auto nuova) e ho preso lo stesso colore che avevo prima." È consigliabile mantenere lo stesso tipo e colore di refrigerante per evitare reazioni chimiche tra prodotti diversi.
La manutenzione preventiva e la scelta accurata dei fluidi sono passi fondamentali per prolungare la vita dello scambiatore acqua-olio e, di conseguenza, del motore del veicolo.
