Una corretta installazione degli iniettori di carburante common rail Bosch è di fondamentale importanza per garantire prestazioni ottimali del motore diesel, efficienza nei consumi e conformità alle normative sulle emissioni. Questa guida è stata elaborata per fornire una procedura dettagliata passo dopo passo, focalizzata sull'installazione degli iniettori Bosch CRIN2, CRIN3 e CRIN4, assicurando precisione e affidabilità. È imperativo, tuttavia, fare sempre riferimento al Manuale Tecnico Bosch o al manuale di manutenzione specifico del veicolo per le specifiche esatte e le procedure dettagliate relative al modello della propria Volvo V40.
1. Preparazione Preliminare all'Installazione
La fase di preparazione è cruciale per prevenire problemi futuri e assicurare una corretta funzionalità degli iniettori.
1.1 Pulizia e Ispezione Approfondita
La pulizia e l'ispezione sono i primi passi per garantire un ambiente di installazione ottimale e l'integrità dei componenti.
Pulizia approfondita: È necessario utilizzare aria compressa e strumenti di pulizia specializzati, come una spazzola per il foro dell'iniettore, per rimuovere in modo efficace depositi di carbonio, detriti metallici o contaminanti dal foro dell'iniettore, dalle linee del carburante e dalle superfici di tenuta. È fondamentale assicurarsi che la zona di alloggiamento dell'iniettore sia completamente priva di danni, sbavature o irregolarità che potrebbero compromettere la tenuta o il corretto posizionamento. Una pulizia meticolosa previene l'introduzione di particelle indesiderate nel sistema di alimentazione, che potrebbero causare ostruzioni o danni.
Ispezione dell'iniettore: È necessario verificare che il modello dell'iniettore (ad esempio, 0445110XXX) corrisponda ai requisiti specifici del motore della Volvo V40. Successivamente, è cruciale ispezionare l'iniettore per eventuali danni di spedizione, assicurandosi che la superficie di tenuta, gli O-ring e l'ago dell'ugello siano completamente intatti e privi di imperfezioni. Eventuali difetti in queste aree potrebbero compromettere la funzionalità dell'iniettore e la tenuta del sistema.
1.2 Sostituzione di Guarnizioni e Rondelle
La sostituzione dei componenti di tenuta è un passaggio non negoziabile per evitare perdite e garantire una compressione adeguata.
Sostituzioni obbligatorie: È categoricamente necessario sostituire gli O-ring (sia per il lato carburante che per quello cilindro), le rondelle di tenuta in rame/acciaio (componenti specifici per alcuni modelli di motore e vitali per la tenuta) e le clip di fissaggio (specifiche per i modelli CRIN3). È di importanza critica non riutilizzare vecchie guarnizioni o rondelle, poiché il loro deterioramento o la loro compressione pregressa potrebbero causare perdite di carburante ad alta pressione o, peggio ancora, una perdita di compressione all'interno del cilindro, con conseguenti gravi problemi al motore. La freschezza e l'integrità di questi componenti garantiscono un'installazione sicura e duratura.
1.3 Misurazione dell'Altezza della Sporgenza dell'Iniettore
In alcuni motori, la misurazione e la regolazione dell'altezza della sporgenza dell'iniettore sono passaggi fondamentali per il corretto funzionamento.

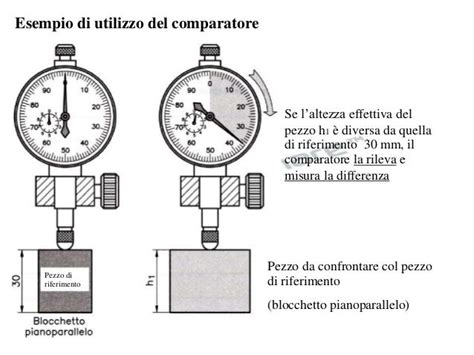

Per alcuni motori, come i modelli Weichai e Yuchai, ma potenzialmente anche per la Volvo V40, è richiesta una misurazione precisa dell'altezza della sporgenza dell'iniettore. Questa operazione viene eseguita utilizzando un comparatore (ad esempio, Bosch 0986 850 140), uno strumento di precisione che permette di verificare la corretta profondità di alloggiamento dell'iniettore.
Metodo di regolazione: Per regolare con precisione la profondità di alloggiamento dell'iniettore, si utilizzano rondelle di spessoramento di diverso spessore. Questo permette di ottenere la distanza esatta specificata dal produttore per una combustione ottimale e per evitare interferenze meccaniche. Una gamma tipica per questa misura è di 2.5-4.0 mm, ma è cruciale fare riferimento alle specifiche esatte del produttore per i valori precisi applicabili al proprio motore. La mancata osservazione di questa specifica può portare a problemi di combustione, eccessiva rumorosità o danni meccanici.
2. Installazione dell'Iniettore Passo Dopo Passo
Dopo la preparazione, la fase di installazione deve essere eseguita con la massima attenzione ai dettagli.
2.1 Lubrificazione delle Guarnizioni
La lubrificazione adeguata delle guarnizioni è essenziale per un'installazione scorrevole e una tenuta efficace.
È consigliabile applicare una piccola quantità di carburante diesel pulito o di un lubrificante approvato Bosch (ad esempio, G 052 195 A1) agli O-ring e alle superfici di tenuta dell'iniettore. Questo passaggio critico garantisce un'installazione fluida dell'iniettore nel foro, riducendo l'attrito e il rischio di danneggiamento degli O-ring durante l'inserimento. Inoltre, contribuisce a una tenuta adeguata una volta che l'iniettore è posizionato, prevenendo potenziali perdite di carburante o di compressione.
2.2 Processo di Installazione dell'Iniettore
L'inserimento dell'iniettore deve essere eseguito con delicatezza e precisione per evitare disallineamenti o danni.
Preinstallazione manuale: Inserire l'iniettore verticalmente nel foro con cautela, prestando attenzione a evitare qualsiasi disallineamento che potrebbe danneggiare l'iniettore stesso o il foro di alloggiamento. Per i modelli CRIN3, è necessario installare la clip di fissaggio prima di procedere al fissaggio definitivo dell'iniettore, assicurandosi che sia correttamente posizionata per il successivo bloccaggio.
Metodi di protezione: Esistono diverse metodologie di ritenzione a seconda del tipo di iniettore. Per i CRIN2, la ritenzione avviene tramite un morsetto, che viene fissato utilizzando un bullone di fissaggio. Per i CRIN3, la ritenzione è gestita da una clip speciale, la quale viene assicurata in posizione utilizzando una pinza di fissaggio. È fondamentale seguire la procedura specifica per il proprio modello di iniettore per garantire un fissaggio sicuro e stabile.
Come si Revisiona un Iniettore Bosch - Processo Completo dal Nostro Centro Specializzato
2.3 Serraggio a Coppia
Il serraggio a coppia è un passaggio critico che richiede precisione per evitare deformazioni o danni.
Serraggio dei bulloni di serraggio (esempio per CRIN2): È imperativo seguire un'applicazione graduale della coppia, come ad esempio 20 N·m seguito da una rotazione aggiuntiva di 90°. Questo approccio graduale è fondamentale per prevenire la deformazione da stress dei componenti e per assicurare un fissaggio uniforme e sicuro. Un serraggio eccessivo o troppo rapido può causare danni permanenti all'iniettore o alla testata del cilindro.
Installazione della clip (CRIN3): Per i modelli CRIN3, è necessario assicurarsi che la clip si blocchi completamente in posizione, senza alcun movimento residuo. Questo garantisce che l'iniettore sia saldamente ancorato e che non vi siano vibrazioni o disallineamenti durante il funzionamento del motore.
2.4 Collegamento della Linea del Carburante ad Alta Pressione
Il collegamento delle linee del carburante deve essere eseguito con attenzione per prevenire perdite.
È fondamentale garantire che i raccordi della linea del carburante siano puliti e privi di detriti prima del collegamento. Procedere con un pre-serraggio manuale dei raccordi prima di applicare la coppia finale. La coppia raccomandata è di 25-30 Nm; è cruciale evitare di serrare eccessivamente, in quanto ciò potrebbe causare deformazioni della filettatura o, in casi peggiori, perdite di carburante ad alta pressione, con gravi rischi per la sicurezza e il funzionamento del motore.
3. Controlli Post-Installazione
Dopo l'installazione fisica, una serie di controlli è necessaria per confermare la corretta funzionalità.
3.1 Spurgo del Sistema di Alimentazione
Lo spurgo dell'aria è un passaggio essenziale per evitare problemi di avviamento e irregolarità nel funzionamento.
Utilizzare una pompa di adescamento manuale o uno strumento diagnostico appropriato per spurgare l'aria intrappolata dal sistema di alimentazione. Questo processo è vitale per prevenire problemi di avviamento del motore e garantire un flusso di carburante costante e privo di interruzioni, che è fondamentale per il corretto funzionamento degli iniettori e del motore in generale. L'aria nel sistema può causare mancate accensioni o difficoltà nell'avvio.
3.2 Prova di Tenuta
La prova di tenuta è cruciale per individuare eventuali perdite che potrebbero compromettere la sicurezza e le prestazioni.
Prova statica: Con la chiave girata in posizione ON (senza avviare il motore), effettuare un'attenta verifica visiva intorno alla pompa ad alta pressione e al corpo dell'iniettore per rilevare qualsiasi segno di perdita di carburante. Questo controllo statico permette di individuare perdite evidenti prima di mettere in moto il motore.
Test dinamico: Dopo aver avviato il motore, è necessario controllare attentamente l'iniettore e i tubi del carburante per eventuali infiltrazioni o perdite di carburante durante il funzionamento. Le perdite dinamiche possono manifestarsi solo sotto la pressione di esercizio del sistema e richiedono un'osservazione attenta del motore in funzione.
3.3 Codifica dell'Iniettore (per Modelli a Controllo Elettronico)
La codifica degli iniettori è un passaggio fondamentale per i sistemi a controllo elettronico, garantendo la precisione dell'iniezione.
Per le nuove installazioni di iniettori, il codice di rifinitura (spesso un codice QR) deve essere programmato con precisione utilizzando uno strumento diagnostico compatibile con Bosch (ad esempio, ESI[tronic] o KTS). La mancata codifica degli iniettori può avere conseguenze significative, portando a uno squilibrio nell'iniezione del carburante tra i cilindri, emissione di fumo nero eccessivo dal sistema di scarico o una riduzione generale delle prestazioni del motore. La codifica assicura che il modulo di controllo motore (ECU) gestisca correttamente l'iniezione per ogni singolo iniettore, ottimizzando la combustione.
3.4 Validazione delle Prestazioni del Motore
La validazione finale delle prestazioni assicura che tutti i parametri rientrino nelle specifiche.
Utilizzare il software diagnostico per controllare i tassi di bilanciamento degli iniettori, assicurando che tutti i cilindri abbiano una deviazione di iniezione di ≤ ± 3%. Questo parametro indica la coerenza dell'iniezione tra i cilindri e un valore entro questo intervallo suggerisce un funzionamento equilibrato del motore. Contemporaneamente, osservare attentamente il funzionamento del motore per rilevare eventuali mancate accensioni, rumore eccessivo, vibrazioni anomale o altri problemi di prestazioni che potrebbero indicare un'installazione non ottimale o un problema con l'iniettore stesso.
4. Considerazioni Chiave sull'Installazione
Alcune considerazioni generali sono cruciali per un'installazione di successo e la longevità dei componenti.
Utilizzare sempre una chiave dinamometrica: È un errore grave e potenzialmente dannoso serrare i bulloni degli iniettori con una chiave a impulsi. L'uso esclusivo di una chiave dinamometrica è fondamentale per applicare la coppia precisa specificata dal produttore, prevenendo serraggi eccessivi che possono deformare i componenti o serramenti insufficienti che possono causare perdite.
Mantenere un ambiente privo di contaminazione: Anche detriti microscopici possono causare guasti all'iniettore. L'ambiente di lavoro deve essere impeccabilmente pulito. Qualsiasi particella estranea, anche piccola, può ostruire i passaggi fini dell'iniettore o causare abrasioni, compromettendone il funzionamento e la durata.
Diversi modelli di motore richiedono valori di coppia diversi: È importante ricordare che i sistemi Common Rail di produttori diversi (ad esempio, Delphi, Denso o Siemens) o anche diverse varianti Bosch, così come i diversi modelli di motore della Volvo V40, potrebbero avere specifiche di coppia uniche. È indispensabile consultare sempre il manuale di servizio specifico per il proprio veicolo e iniettore per ottenere i valori esatti.
Ricontrollare la coppia dei bulloni: Dopo che il motore ha raggiunto la normale temperatura di esercizio e ha funzionato per un certo periodo, è buona pratica ricontrollare la coppia dei bulloni degli iniettori. Questo garantisce che tutti i componenti si siano assestati correttamente sotto l'influenza del calore e delle vibrazioni, mantenendo una seduta adeguata e una tenuta sicura.
5. Errori Comuni di Installazione e Conseguenze
Comprendere gli errori comuni e le loro ripercussioni è fondamentale per evitarli.
| Errore Comune | Potenziali Conseguenze |
|---|---|
| Riutilizzo di O-ring o rondelle | Perdite di carburante ad alta pressione, con rischio di incendio; perdita di compressione nel cilindro, che porta a riduzione di potenza e aumento dei consumi. |
| Disallineamento dell'iniettore | Sigillatura impropria dell'iniettore, danneggiamento dell'iniettore stesso o del foro di alloggiamento nella testata; potenziale distorsione del getto di carburante. |
| Mancata programmazione del codice di rifinitura (trim code) | Iniezione di carburante errata, che può causare fumo nero eccessivo, riduzione significativa della potenza del motore, consumo anomalo di carburante e possibili danni a lungo termine al motore. |
| Serraggio eccessivo dei bulloni | Deformazione strutturale dell'iniettore, danneggiamento irreversibile della filettatura della testata del cilindro, con conseguenti costosi interventi di riparazione. |
