Il Sensore dell'Angolo di Sterzata BMW E46: Smontaggio, Funzionamento e Manutenzione

Il sensore dell'angolo di sterzata, noto anche come SAS (Steering Angle Sensor) o sensore di coppia sterzo, è un componente elettronico di vitale importanza all'interno del sistema di controllo della stabilità del veicolo (ESC, o DSC su BMW). La sua funzione primaria è quella di rilevare con estrema precisione la posizione delle ruote anteriori in relazione all'angolo di sterzata impartito dal conducente. Questo dato, fondamentale per la sicurezza attiva, viene elaborato in sinergia con altre informazioni provenienti da sensori quali l'accelerometro, i sensori di velocità delle ruote e la centralina ABS, al fine di monitorare l'assetto dinamico del veicolo e garantire un controllo ottimale in ogni condizione di guida.

Funzionamento e Tecnologia del Sensore Angolo Sterzo

Il sensore angolo di sterzata, generalmente posizionato all'interno del piantone dello sterzo, dietro il volante, è essenzialmente un sensore di coppia. Esso rileva l'angolo con cui il piantone dello sterzo si sposta durante la manovra di sterzata. Queste informazioni vengono trasmesse alla centralina del veicolo, che le utilizza per gestire la sterzata e mantenere la stabilità della vettura.

Esistono diverse tipologie di sensori angolo sterzo:

• Sensori Analogici: Quando la ruota gira, questi sensori emettono un segnale analogico, una variazione di tensione compresa tra 0 e 5 volt. La differenza di questa tensione viene utilizzata per determinare sia l'angolo di sterzata che la velocità di rotazione.
• Sensori Digitali: In questa tipologia, un LED viene impiegato per misurare l'angolo e la velocità di sterzata. Il sistema rileva lo scostamento tra la posizione attuale dello sterzo e la direzione effettiva di marcia del veicolo.

Il sensore SAS opera in stretta collaborazione con il servosterzo elettrico e la relativa pompa. Quando il conducente ruota il volante, il sensore non solo rileva l'intensità e l'angolo della sterzata, ma contribuisce anche all'attivazione del motore elettrico del servosterzo, riducendo lo sforzo necessario per effettuare la manovra. Dialogando costantemente con le centraline ABS e ESP, il sistema è in grado di interpretare la traiettoria del veicolo (ad esempio, se sta percorrendo una curva o un rettilineo) e di attivare le necessarie correzioni per prevenire perdite di stabilità.

Storicamente, i sensori basati su potenziometri meccanici, che sfruttavano contatti d'attrito per rilevare la resistenza elettrica, sono stati progressivamente sostituiti da tecnologie più avanzate basate sulla misura a induzione. Quest'ultima elimina l'attrito meccanico, garantendo maggiore precisione, affidabilità e durata nel tempo.

Sempre più frequentemente, i sensori angolo sterzo vengono integrati nei moduli di controllo del servosterzo elettromeccanico. Questa integrazione impone la necessità di sensori di dimensioni ridotte, ma al contempo capaci di resistere a condizioni operative severe, garantendo misurazioni rapide, precise e affidabili. La compatibilità elettromagnetica è un altro aspetto cruciale, specialmente nei veicoli elettrici.

Alcuni veicoli possono essere equipaggiati con sensori combinati avanzati, in grado di rilevare sia il momento di sterzata (la forza in Newton-metri necessaria per azionare il volante) sia l'angolo di sterzata. Questi sistemi permettono di modulare il feedback del volante in base alla velocità del veicolo, all'intensità della sterzata e all'angolo stesso, offrendo un'esperienza di guida più intuitiva e sicura.

Sintomi di un Sensore Angolo Sterzo Difettoso

Come ogni componente elettronico, anche il sensore angolo sterzo può subire danni o malfunzionamenti. I sintomi di un sensore difettoso possono manifestarsi in vari modi, spesso evidenti al conducente durante la guida. Tra i segnali più comuni si annoverano:

• Anomalie nella risposta dello sterzo: Il veicolo potrebbe mostrare difficoltà nel mantenere la traiettoria corretta, specialmente in curva.
• Accensione di spie sul cruscotto: L'accensione delle spie ABS, ESP (o DSC) e del freno a mano è un segnale frequente di un problema al sensore angolo sterzo. In alcuni casi, possono comparire anche spie relative al sistema 4x4 o al controllo trazione, qualora questi sistemi dipendano dai dati del sensore SAS.
• Comportamento anomalo del sistema ESP/DSC: Il sistema di controllo della stabilità potrebbe intervenire in modo inaspettato o, al contrario, non intervenire quando necessario, a causa di informazioni errate ricevute dal sensore.
• Problemi con sistemi ADAS: Nei veicoli dotati di sistemi avanzati di assistenza alla guida (ADAS) come il mantenimento di corsia, la frenata automatica d'emergenza o il cruise control adattivo, un sensore angolo sterzo difettoso può compromettere il corretto funzionamento di questi sistemi.

È importante sottolineare che, sebbene i sintomi possano indicare un problema al sensore, è fondamentale effettuare una diagnosi approfondita con strumenti specifici per escludere altre potenziali cause, come problemi alla scatola sterzo o alla geometria delle sospensioni.

Diagnosi e Calibrazione del Sensore Angolo Sterzo

La diagnosi di un malfunzionamento del sensore angolo sterzo avviene tipicamente tramite l'utilizzo di uno strumento di diagnosi elettronica. Questo strumento permette di leggere i codici di errore memorizzati nella centralina del veicolo e di analizzare i dati in tempo reale provenienti dai vari sensori, incluso il SAS.

La calibrazione del sensore angolo sterzo è un'operazione fondamentale e spesso necessaria, soprattutto dopo interventi sull'assetto ruote, sulla scatola sterzo, o in seguito alla sostituzione del sensore stesso. Un sensore non correttamente calibrato può portare all'accensione delle spie ESP/DSC e alla disattivazione del sistema di controllo stabilità.

La procedura di calibrazione varia a seconda del modello di veicolo e del costruttore. In generale, essa prevede le seguenti fasi:

1. Posizionamento del Veicolo: È generalmente consigliato eseguire la calibrazione con il veicolo a terra, e non su un sollevatore, per garantire la corretta lettura degli angoli delle ruote.
2. Allineamento Ruote: Assicurarsi che le ruote anteriori siano perfettamente dritte, puntate in marcia rettilinea.
3. Reset del Sensore: Attraverso lo strumento di diagnosi, viene avviata la procedura di reset del sensore. Questo memorizza la posizione attuale dello sterzo come "zero" o posizione di marcia rettilinea nell'EEPROM del sensore.
4. Calibrazione Automatica o Manuale:
   • Calibrazione Automatica: In alcuni veicoli più recenti, il sistema può eseguire una calibrazione automatica semplicemente ruotando il volante da un estremo all'altro, prima in un senso e poi nell'altro.
   • Calibrazione Manuale: In altri casi, è necessario seguire una sequenza specifica di comandi tramite lo strumento di diagnosi per avviare e completare la procedura.
5. Verifica: Al termine della calibrazione, è opportuno verificare l'assenza di spie accese sul cruscotto e controllare il corretto funzionamento del sistema ESP/DSC.

Nei veicoli dotati di sistemi ADAS, la calibrazione del sensore angolo sterzo diventa ancora più critica, poiché è necessario che esso sia perfettamente sincronizzato con gli altri sensori che gestiscono funzioni come il mantenimento di corsia o il cruise control adattivo.

Alcuni strumenti di allineamento ruote dispongono di una funzione automatica di ripristino del sensore angolo sterzo, eliminando la necessità di utilizzare successivamente uno strumento di diagnosi separato.

Smontaggio del Sensore Angolo Sterzo BMW E46: Guida Pratica

Lo smontaggio del sensore angolo di sterzata su una BMW E46, sebbene non sia un'operazione estremamente complessa, richiede una certa manualità e attenzione ai dettagli. È fondamentale procedere con cautela per evitare danni a componenti circostanti.

Strumenti Necessari:

• Set di chiavi Torx (soprattutto T20, T25, T30)
• Cacciavite a stella e a taglio
• Chiave per il volante (se necessario)
• Pistola termica (opzionale, per ammorbidire eventuali sigillanti)
• Strumento di diagnosi (per la calibrazione post-montaggio)
• Guanti da lavoro e occhiali protettivi

Procedura Generale:

1. Preparazione:

   • Parcheggiare il veicolo su una superficie piana e disattivare l'accensione.
   • Scollegare il polo negativo della batteria per evitare cortocircuiti e danni ai componenti elettronici. Attendere qualche minuto prima di procedere.
   • Girare il volante in modo che le ruote anteriori siano perfettamente dritte.

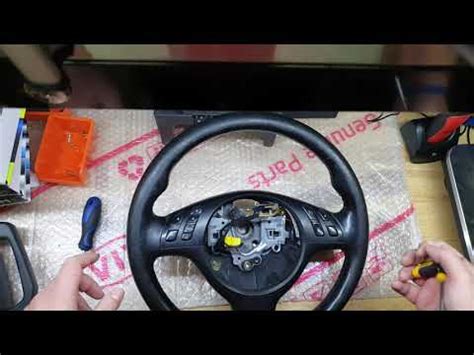

2. Rimozione del Volante:

   • Individuare il bullone centrale che fissa il volante al piantone.
   • Prima di svitare completamente il bullone, è consigliabile segnare la posizione del volante rispetto al piantone con un pennarello indelebile. Questo aiuterà nel rimontaggio e nell'allineamento iniziale.
   • Svire il bullone centrale e rimuovere con cautela il volante. Potrebbe essere necessario utilizzare un estrattore per volante se questo è bloccato. Prestare attenzione ai cavi del clacson e dell'airbag (se presente). L'airbag deve essere maneggiato con estrema cura e seguendo le procedure di sicurezza specifiche.

3. Accesso al Sensore:

   • Una volta rimosso il volante, si avrà accesso alla colonna dello sterzo.
   • Identificare il sensore angolo sterzo, che di solito si trova montato sul piantone, appena sotto il volante. Potrebbe essere integrato in un modulo più grande o essere un componente separato.
   • Potrebbe essere necessario rimuovere delle coperture in plastica situate sotto il piantone, verso la pedaliera, per avere un accesso più agevole. Queste coperture sono generalmente fissate con viti Torx.

4. Rimozione del Sensore:

   • Il sensore è solitamente fissato con viti Torx. Individuare e rimuovere queste viti.
   • Scollegare connettore elettrico che alimenta il sensore. Potrebbe esserci una clip di sicurezza da premere.
   • Una volta svitate le viti e scollegato il connettore, rimuovere delicatamente il sensore dal piantone dello sterzo.

5. Installazione del Nuovo Sensore:

   • Installare il nuovo sensore nella posizione corretta, assicurandosi che sia allineato secondo le marcature o le guide presenti.
   • Avvitare le viti di fissaggio senza stringere eccessivamente.
   • Ricollegare il connettore elettrico, assicurandosi che sia ben inserito e bloccato.

6. Rimontaggio del Volante:

   • Riposizionare il volante sul piantone, facendo attenzione a rispettare la marcatura precedentemente eseguita per un corretto allineamento.
   • Serrare il bullone centrale con la coppia di serraggio specificata dal costruttore.

7. Riconnessione Batteria e Calibrazione:

   • Riconnettere il polo negativo della batteria.
   • Accendere il quadro e verificare se le spie di errore sono ancora presenti.
   • Avviare il motore e procedere con la calibrazione del sensore angolo sterzo utilizzando uno strumento di diagnosi, come descritto nella sezione precedente. Questa è una fase cruciale per il corretto funzionamento del sistema ESP/DSC.

Considerazioni Importanti:

• Airbag: La manipolazione del sistema airbag è estremamente pericolosa e deve essere eseguita solo da personale qualificato. Seguire sempre le procedure di sicurezza specifiche del costruttore.
• Sensore di Coppia vs. Sensore Angolo di Sterzata: Su alcuni modelli BMW, il sensore di coppia e il sensore angolo di sterzata possono essere componenti separati o integrati. È importante identificare correttamente il componente da sostituire.
• Riparazione o Revisione: In genere, i sensori angolo di sterzata non sono progettati per essere riparati o revisionati. In caso di malfunzionamento, la soluzione più comune e raccomandata è la sostituzione con un ricambio nuovo, preferibilmente originale o di alta qualità aftermarket.
• Implicazioni di un Errore: Come evidenziato da alcune esperienze utente, un problema al sensore angolo di sterzata può innescare una cascata di errori su altri sistemi del veicolo (ABS, DSC, 4x4), anche se questi non sono direttamente difettosi. La vibrazione di un componente come un braccio di sospensione, ad esempio, può influenzare negativamente la lettura del sensore.
• Diagnosi Preventiva: Prima di procedere allo smontaggio, è sempre consigliabile effettuare una diagnosi elettronica per confermare che il problema sia effettivamente imputabile al sensore angolo sterzo.

Lo smontaggio e la sostituzione del sensore angolo sterzo su una BMW E46, pur richiedendo precisione, è un'operazione che può essere affrontata da un meccanico esperto o da un appassionato con le giuste competenze e gli strumenti adeguati. La corretta esecuzione della procedura e la successiva calibrazione sono essenziali per ripristinare la piena funzionalità dei sistemi di sicurezza del veicolo.
